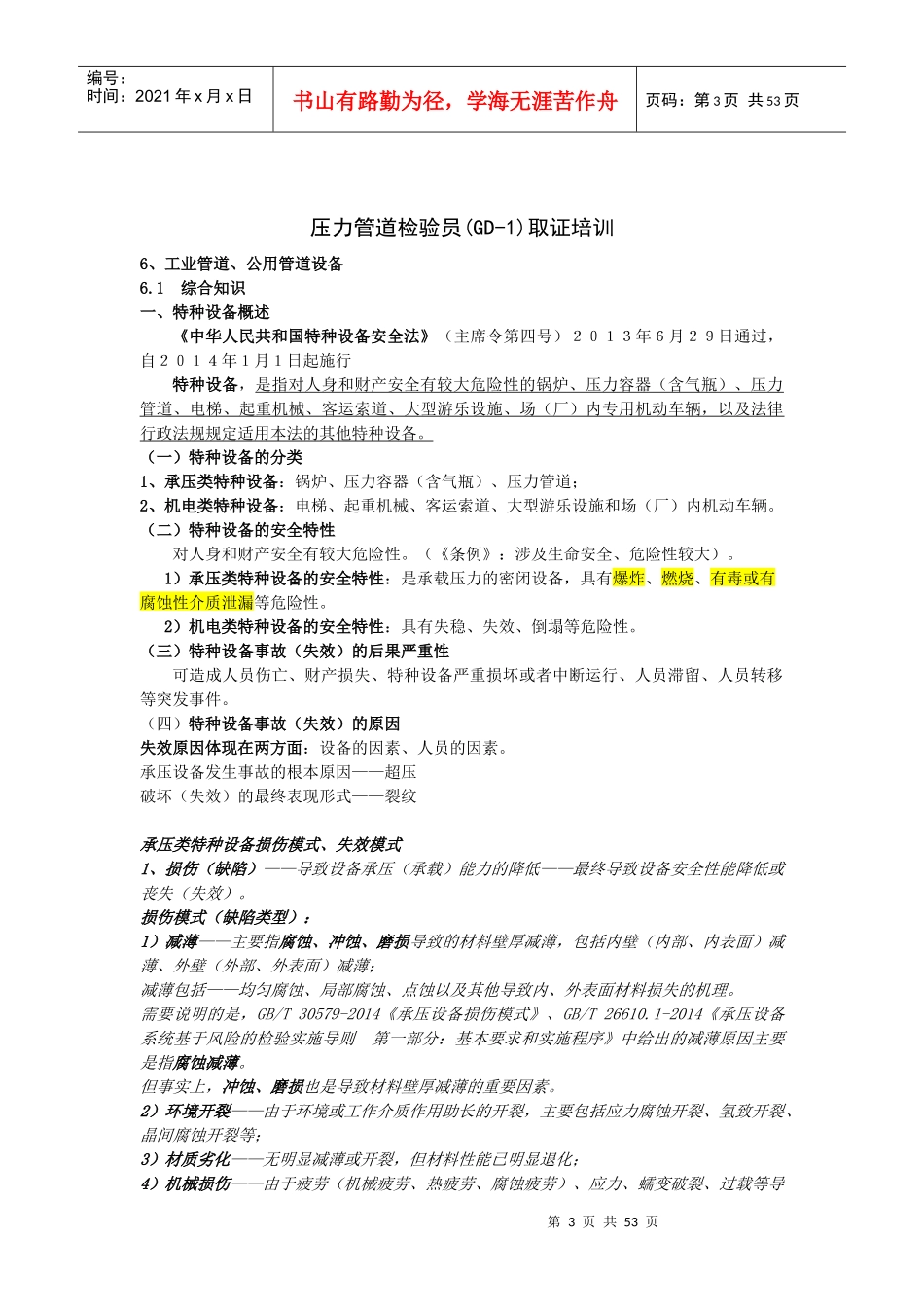

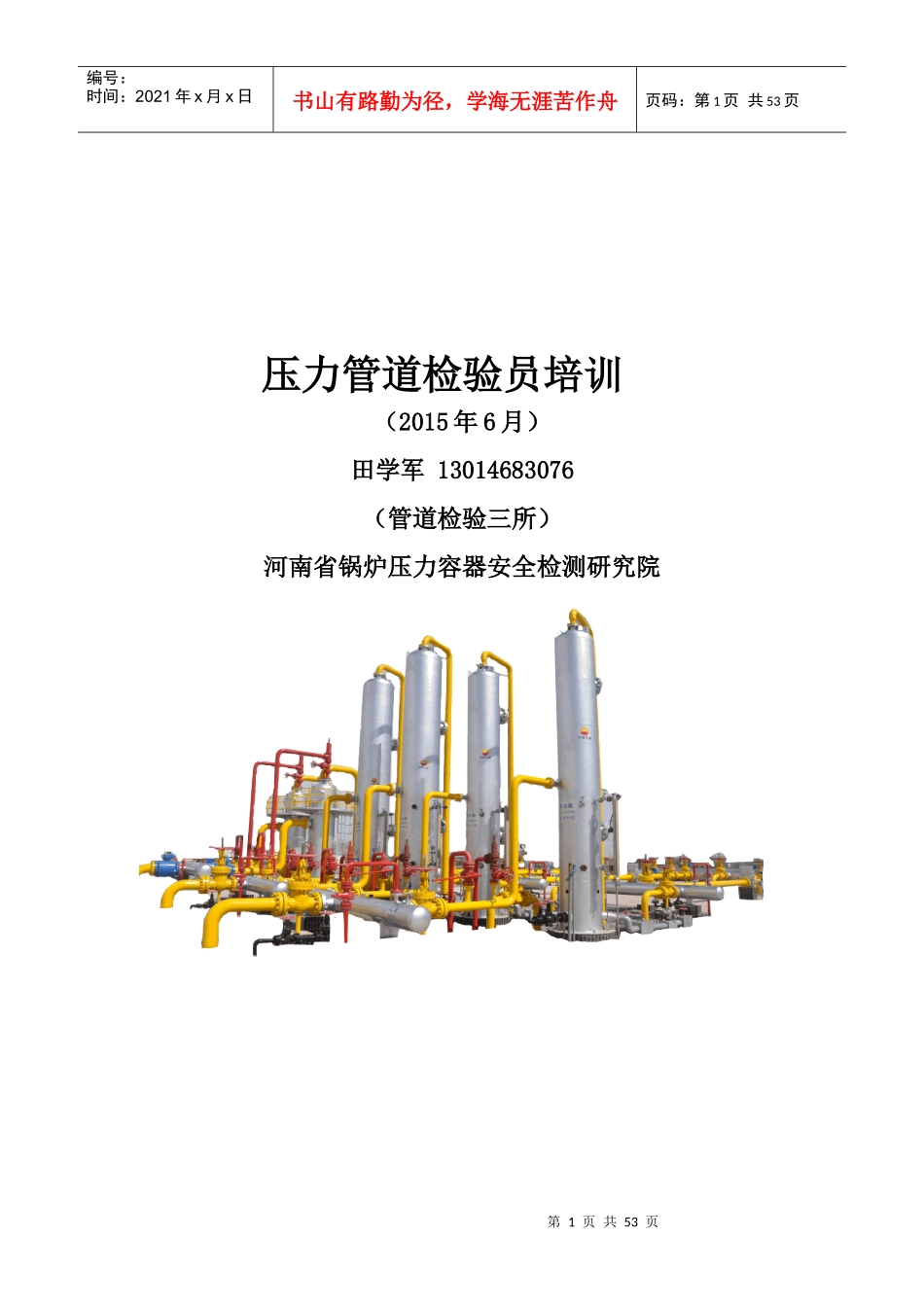

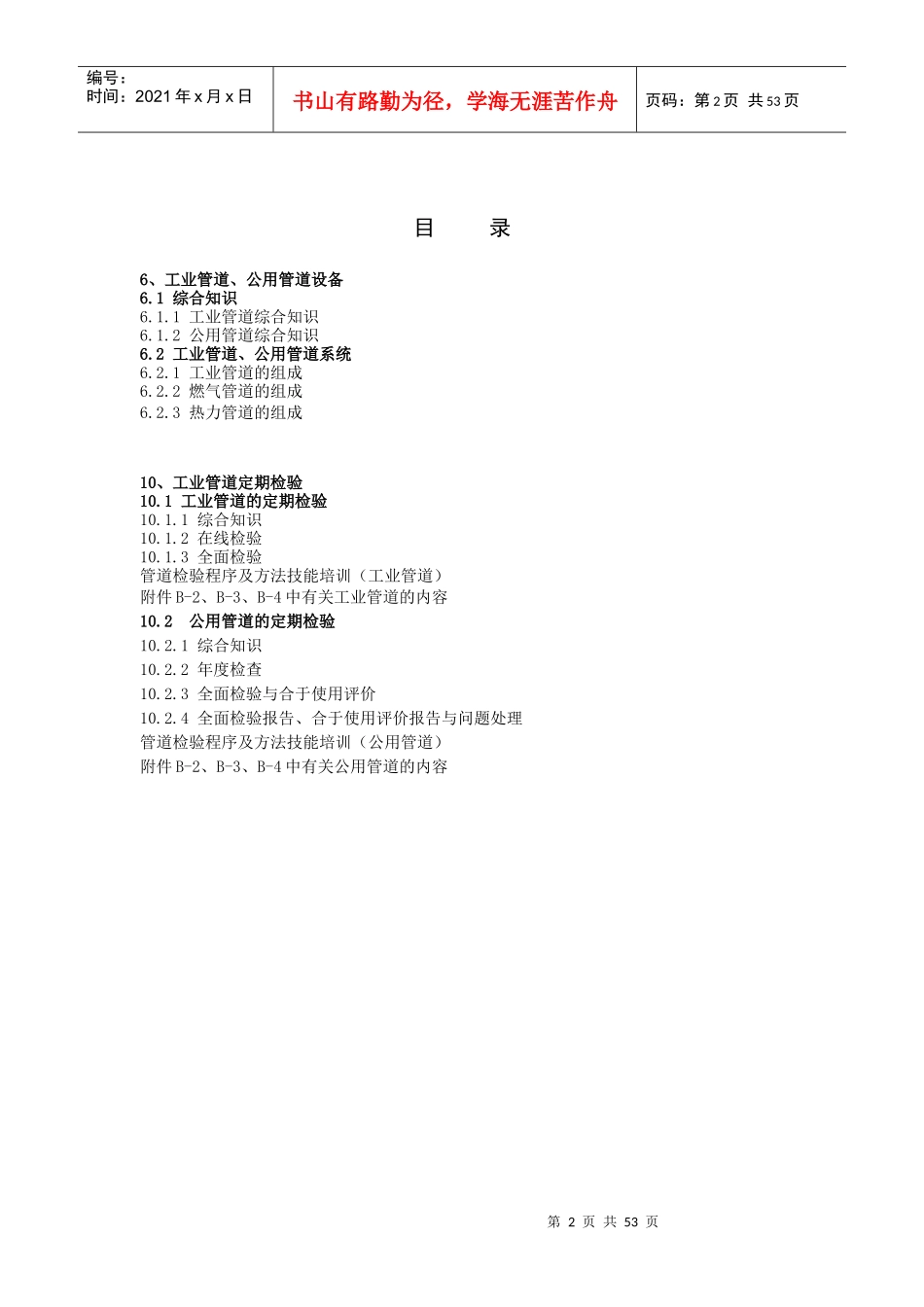

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页压力管道检验员培训（2015年6月）田学军13014683076（管道检验三所）河南省锅炉压力容器安全检测研究院第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页目录6、工业管道、公用管道设备6.1综合知识6.1.1工业管道综合知识6.1.2公用管道综合知识6.2工业管道、公用管道系统6.2.1工业管道的组成6.2.2燃气管道的组成6.2.3热力管道的组成10、工业管道定期检验10.1工业管道的定期检验10.1.1综合知识10.1.2在线检验10.1.3全面检验管道检验程序及方法技能培训（工业管道）附件B-2、B-3、B-4中有关工业管道的内容10.2公用管道的定期检验10.2.1综合知识10.2.2年度检查10.2.3全面检验与合于使用评价10.2.4全面检验报告、合于使用评价报告与问题处理管道检验程序及方法技能培训（公用管道）附件B-2、B-3、B-4中有关公用管道的内容第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页压力管道检验员(GD-1)取证培训6、工业管道、公用管道设备6.1综合知识一、特种设备概述《中华人民共和国特种设备安全法》（主席令第四号）２０１３年６月２９日通过，自２０１４年１月１日起施行特种设备，是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆，以及法律行政法规规定适用本法的其他特种设备。（一）特种设备的分类1、承压类特种设备：锅炉、压力容器（含气瓶）、压力管道；2、机电类特种设备：电梯、起重机械、客运索道、大型游乐设施和场（厂）内机动车辆。（二）特种设备的安全特性对人身和财产安全有较大危险性。（《条例》：涉及生命安全、危险性较大）。1）承压类特种设备的安全特性：是承载压力的密闭设备，具有爆炸、燃烧、有毒或有腐蚀性介质泄漏等危险性。2）机电类特种设备的安全特性：具有失稳、失效、倒塌等危险性。（三）特种设备事故（失效）的后果严重性可造成人员伤亡、财产损失、特种设备严重损坏或者中断运行、人员滞留、人员转移等突发事件。（四）特种设备事故（失效）的原因失效原因体现在两方面：设备的因素、人员的因素。承压设备发生事故的根本原因——超压破坏（失效）的最终表现形式——裂纹承压类特种设备损伤模式、失效模式1、损伤（缺陷）——导致设备承压（承载）能力的降低——最终导致设备安全性能降低或丧失（失效）。损伤模式（缺陷类型）：1）减薄——主要指腐蚀、冲蚀、磨损导致的材料壁厚减薄，包括内壁（内部、内表面）减薄、外壁（外部、外表面）减薄；减薄包括——均匀腐蚀、局部腐蚀、点蚀以及其他导致内、外表面材料损失的机理。需要说明的是，GB/T30579-2014《承压设备损伤模式》、GB/T26610.1-2014《承压设备系统基于风险的检验实施导则第一部分：基本要求和实施程序》中给出的减薄原因主要是指腐蚀减薄。但事实上，冲蚀、磨损也是导致材料壁厚减薄的重要因素。2）环境开裂——由于环境或工作介质作用助长的开裂，主要包括应力腐蚀开裂、氢致开裂、晶间腐蚀开裂等；3）材质劣化——无明显减薄或开裂，但材料性能已明显退化；4）机械损伤——由于疲劳（机械疲劳、热疲劳、腐蚀疲劳）、应力、蠕变破裂、过载等导第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页致设备承载能力降低；5）其他损伤——无法归人上述损伤模式或非单一损伤模式导致损伤的。2、失效——设备丧失规定的功能，可以是可能发生或者已经发生的失效。失效模式——包括从小孔泄漏到完全破裂。承压设备检验的根本目的，是要找出并确认可能导致或已经导致设备失效的各类损伤（缺陷）。3、相关参考标准GB/T30579《承压设备损伤模式》GB/T26610-2014《承压设备系统基于风险的检验实施导则》二、压力管道的含义：《特种设备安全监察条例》第九十九条规定：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1M...
