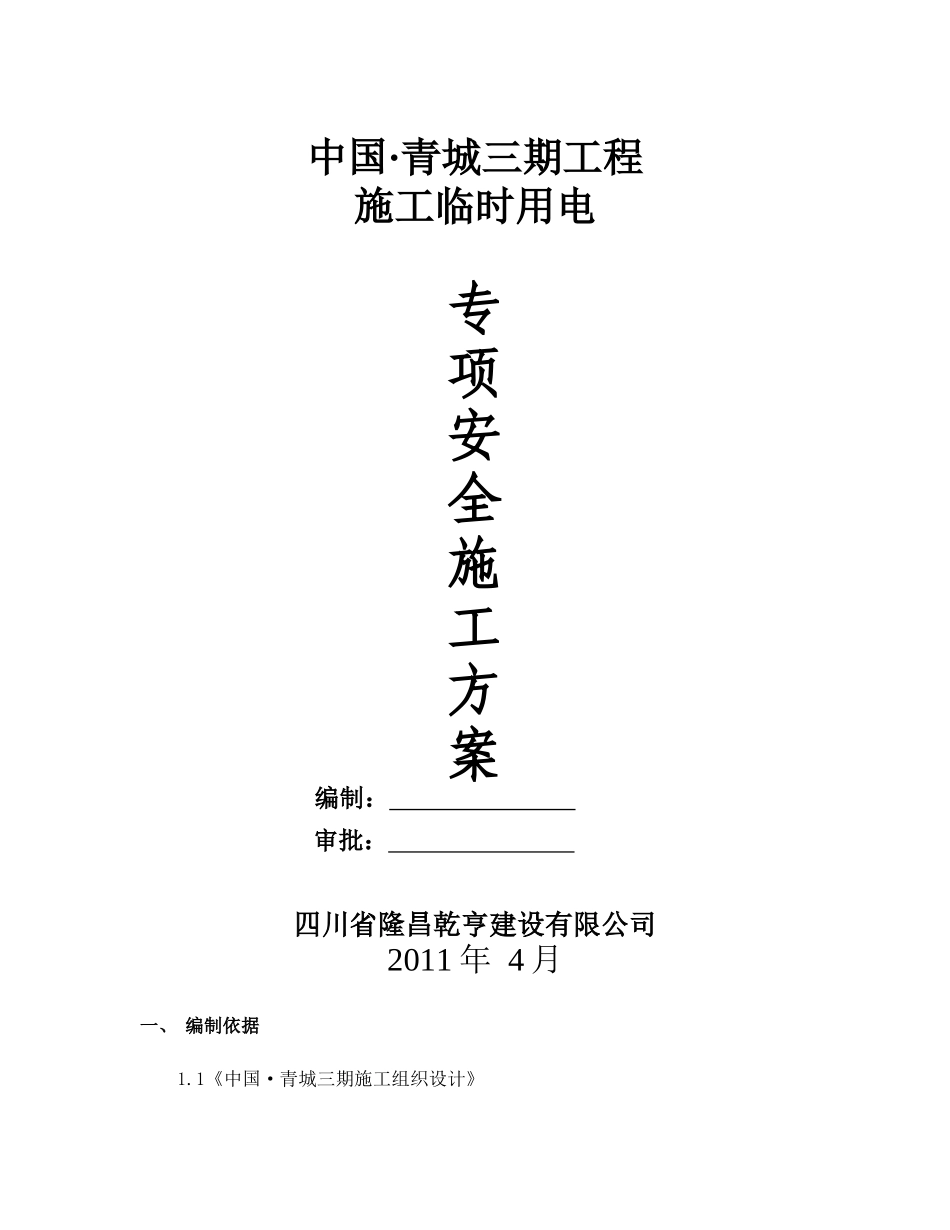

中国·青城三期工程施工临时用电专项安全施工方案编制：审批：四川省隆昌乾亨建设有限公司2011年4月一、编制依据1.1《中国·青城三期施工组织设计》1.2中国·青城三期施工图纸1.3施工现场场地情况1.4《建设工程安全生产管理条理》1.5国家及省市现行相关规范、规程、标准1.6《施工现场临时用电安全技术规范及条文说明》（JGJ46-2005）1.7《建筑施工安全检查标准》（JGJ59—99）。1.8《建设工程施工现场供用电安全规范》（GB50191—93）。二、工程概况中国·青城三期工程位于都江堰市青城山镇青景村，属于框架结构，地上2层，地下1层，建筑总高度7.2米，建筑总面积约40000平方米，标准层层高3.6米。三、临电设计3.1工程施工机具表序号设备名称规格型号安装功率数量合计功率kxtgφCosφ1塔机QTZ540KVA7120KVA0.21.330.60132竖焊机75KVA7525KVA0.351.330.63对焊机UN-100100KVA3200KVA0.351.020.74钢筋切断机GJ-505KW630KW0.31.020.75钢筋弯曲机WJ-505KW1260KW0.31.020.76电焊机BX-31530KVA10300KVA0.31.330.67楼层箱10KW1070KW0.352.670.358加工房照明2KW36KW0.71.020.79臂灯1KW1515KW0.71.020.710镝灯4.5KW14126KW0.71.020.73.2、确定用电负荷:(1)、塔式起重机Kx=0.2Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=7×(0.40/0.25)1/2×40=354.2kWPjs=Kx×Pe=0.2×354.2=70.8kWQjs=Pjs×tgφ=70.8×1.33=94.2Kar（2）、竖焊机Kx=0.35Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=7×(0.40/0.25)1/2×75×0.6=398.4KWPjs=Kx×Pe=0.35×398.4=139.4kWQjs=Pjs×tgφ=139.4×1.33=185.5Kar(3)、闪光对焊机Kx=0.35Cosφ=0.7tgφ=1.02将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=3×(0.50/1.00)1/2×100×0.7=148.5kWPjs=Kx×Pe=0.35×148.5=52kWQjs=Pjs×tgφ=52×1.02=53Kar(4)、钢筋切割机Kx=0.3Cosφ=0.70tgφ=1.02Pjs=0.3×5×6=9kW11加压泵3KW13KW11.330.612洗车泵1.5KW11.5KW11.330.613节能泵3KW13KW11.330.614圆盘锯5KW315KW0.31.330.615移动箱10KW10100KW0.30.601.33Qjs=Pjs×tgφ=9×1.02=9.2Kar(5)、钢筋弯曲机Kx=0.3Cosφ=0.70tgφ=1.02Pjs=0.3×5×12=18KWQjs=Pjs×tgφ=18×1.02=18.4kVar(6)、交流电焊机Kx=0.35Cosφ=0.35tgφ=2.67将Jc=40%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=10×(0.4/1.00)1/2×30×0.35=66.4KWPjs=Kx×Pe=0.35×66.4=23.2kWQjs=Pjs×tgφ=23.2×2.67=55KVar(7)、楼层箱Kx=0.3Cosφ=0.60tgφ=1.33Pe=n×Pn=10×10=100kWPjs=Kx×Pe=0.3×100=30kWQjs=Pjs×tgφ=30×1.33=40KVar(8)、加工房照明Kx=0.7Cosφ=0.7tgφ=1.02Pe=n×Pn=2×3=6kWPjs=Kx×Pe=0.7×6=4.2kWQjs=Pjs×tgφ=4.2×1.02=4.28KVar(9)、塔机臂灯Kx=0.7Cosφ=0.7tgφ=1.02Pe=n×Pn=35×1=35kWPjs=Kx×Pe=0.7×35=24.5KWQjs=Pjs×tgφ=24.5×1.02=25KVar(10)、镝灯Kx=0.7Cosφ=0.7tgφ=1.02Pe=n×Pn=14×4.5=63KWPjs=Kx×Pe=0.7×63=44.1KWQjs=Pjs×tgφ=44.1×1.02=45KVar(11)、加压泵Kx=1Cosφ=0.7tgφ=1.02Pe=n×Pn=1×3=3kWPjs=Kx×Pe=1×3=3kWQjs=Pjs×tgφ=3×1.02=3.06KVar(12)、洗车泵Kx=1Cosφ=0.7tgφ=1.02Pe=n×Pn=1×1.5=1.5kWPjs=Kx×Pe=1×1.5=1.5kWQjs=Pjs×tgφ=1.5×1.02=1.53KVar（13)、节能泵Kx=1Cosφ=0.7tgφ=1.02Pe=n×Pn=1×3=3kWPjs=Kx×Pe=1×3=3kWQjs=Pjs×tgφ=3×1.02=3.06KVar（14)、圆盘锯Kx=0.3Cosφ=0.6tgφ=1.33Pe=n×Pn=3×5=15kWPjs=Kx×Pe=0.3×15=4.5kWQjs=Pjs×tgφ=4.5×1.02=4.6KVar（15)、移动箱Kx=0.3Cosφ=0.6tgφ=1.33Pe=n×Pn=10×10=100kWPjs=Kx×Pe=0.3×100=30kWQjs=Pjs×tgφ=30×1.33=40KVar（16)、降水水泵Kx=0.8Cosφ=0.6tgφ=1.33Pe=n×Pn=15×3=45kWPjs=Kx×Pe=0.8×45=36kWQjs=Pjs×tgφ=36×1.33=47.88KVar(17)总的计算负荷计算，总箱同期系数取Kx=0.55总的有功功率：Pjs=Kx×ΣPjs=0.55×534.3=294KW总的无功功率：Qjs=Kx×ΣQjs=0.55×671.75=370Kar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(2942+3702)1/2=472.6kVA总的电流计算Ijs=Sjs/(...
