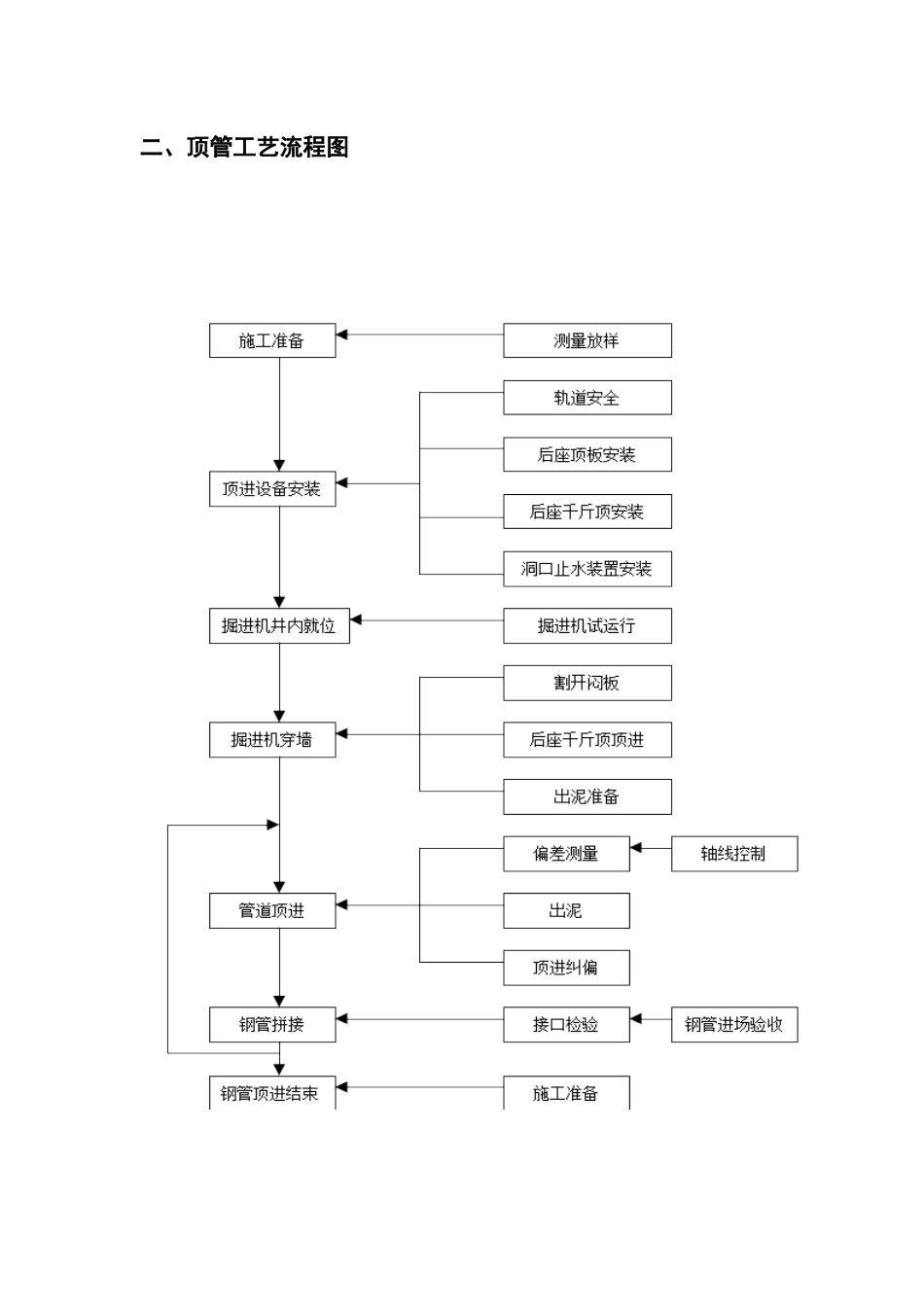

D1800钢管顶管施工方案一、概述本次Φ1800顶管工程是南京市城东污水处理系统07标段污水收集系统中的一个重要组成部分。本段Φ1800顶管施工具体长度如下：1.B15＃井～泵站Φ1800钢管，顶进长度m。2.B15＃井～B16＃井Φ1800钢管，顶进长度约m。3.B5＃井～B16＃井Φ1800钢管，顶进长度约m。由于顶管施工均在运粮河及秦淮河侧进行，并且要穿越运粮河河道，所以施工比较复杂。顶管施工覆土较深，顶进距离较长，对施工有影响的建（构）筑物尚未拆除，因此顶管施工的难度较大。本项目共有段顶管，全长约M，管径为Φ1800钢管。本工程钢管顶管采用机械式土压泥水平衡顶管掘进机进行施工。二、顶管工艺流程图三、顶进掘进机选型本工程经过反复方案论证，最后确定选用D1000机械式土压泥水平衡顶管掘进机。机械式土压泥水平衡顶管掘进机是一种刀盘可伸缩的掘进机，操作可以在基坑内或地面操纵室内进行的，即Telemole掘进机。掘进机前壳体的前端是刀盘，在刀盘的后面就是泥水仓。刀盘是由电动机通过行星减速器减速以后再驱动的。刀盘可在泥水仓前后移动。刀盘上有二至四个矩形槽，槽内安放着可以前后伸缩的刀排和刀头。刀排向前伸时，可以切削土体，同时被切削下来的土从刀头与刀盘之间的空隙进入泥水仓内。在刀盘的面板上还散布着一个个固定的刀头。该刀头是在槽内刀头缩回后切削土体用的。在刀盘边缘还有几把边缘刀头，该刀头能在校正方向过程中把掘进机边缘的土挖净，使掘进机的方向容易校正。在平时，不进行方向校正时，该刀头可把掘进机前方的土挖成与掘进机壳体一样大小的洞，使掘进机顶进过程中，不使刀盘受挤压的力过大而影响平衡的力。在土质条件比较硬的情况下更是如此。在前后壳体之间有纠偏油缸，在掘进机下部平行地安装着两根管子为进、排泥管。该掘进机的机械式土压平衡机理在于刀盘伸缩的液压系统。由于刀盘的伸缩是由油缸控制的，因此，只要控制刀盘油缸后腔的压力，就可以控制刀盘前面的平衡压力。油缸后腔与油泵和溢流阀同时接通，溢流阀调定某一压力值，当掘进机前的土压力大于设定值时，刀盘就后缩，而且刀盘与刀头的空隙增大，进土量也就增加，前方土压力就下降。反之，当掘进机前的土压力小于设定值时，刀盘就向前伸，刀盘一直处于这种前后浮动状态，从而使掘进机前方的土压力保持在某一设定的值附近不变。这就是该掘进机用机械方式的刀盘来平衡掘进机所处土层的土压力。该掘进机还有另一种平衡功能，即由控制排泥管的泥水流量来间接控制开挖面的地下水压力。它把泥水压力控制在比掘进机所处土层的地下水压力高出20Kpa。从而避免了开挖面的地下水干扰影响。由于该掘进机有机械平衡土压力和泥水压力平衡地下水压的双重平衡功能，因此，它施工过后的地面沉降较小。四、中继环的选型由于本次顶管顶进距离为270m，计划使用1套中继环，采取接力顶进。由于中继环启动伸缩次数很多。密封圈极易摩损失效而发生漏水、漏泥砂、漏浆等现象，给工程带来严重后果，甚至发生工程事故。为此本工程中继环设二道密封圈。在二道密封圈之间设置4只可以压注润滑油脂的油嘴，以减轻顶进时密封圈的摩损。还设置有4只注浆孔，顶进时可进行同步注浆，以减小顶进阻力。该结构形式的中继环，在历次水下顶进中，未发生泥浆泄漏现象。五、顶管出洞技术措施由于本工程管道顶部为粉砂土,做好顶管出洞口措施是施工成败的关键，在出洞口先进行分层双液注浆地基加固是非常必要的，加固范围为L＊B＊H＝8m*5m*13m1．注浆流程:放样定位注浆就位埋设注浆管制备浆液注浆拔管移孔、注浆2．双液注浆的基本原理双液注浆为渗透性注浆。浆液注入土体的过程，一般总是先渗透，当通道被阻并且压力足够大时，即在土体中产生劈裂现象，浆液顺裂缝进一步扩散。当浆液极稠（坍落度2~3cm的砂浆）而压力又很大时（8~10Mpa），就产生浆液对周围土体明显的压密现象。渗透性注浆，浆液在压力的作用下，克服地下水压、土粒孔隙间的沿程阻力和本身的流动阻力，渗入土体天然孔隙和土粒骨架产生固化反应，在土层结构基本上不受扰动和破坏和情况下达到加固的目的，从原理上讲，只要注浆管出口点的浆液压力大于该点的地下孔隙水压力，就...
