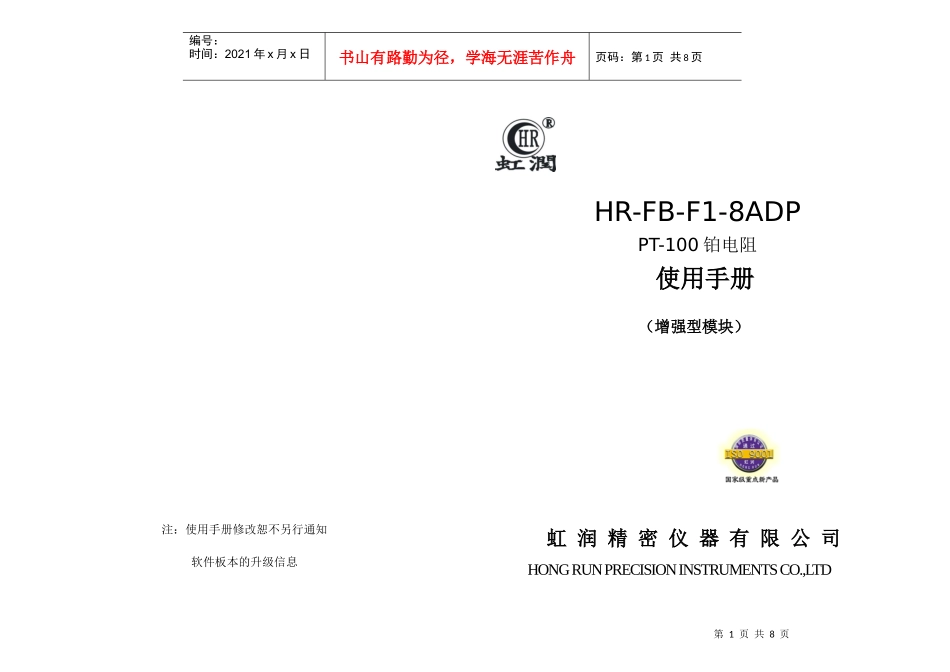

人力资源-2022HR-FB-F1_8ADP 增强型使用手册_第1页
1/8

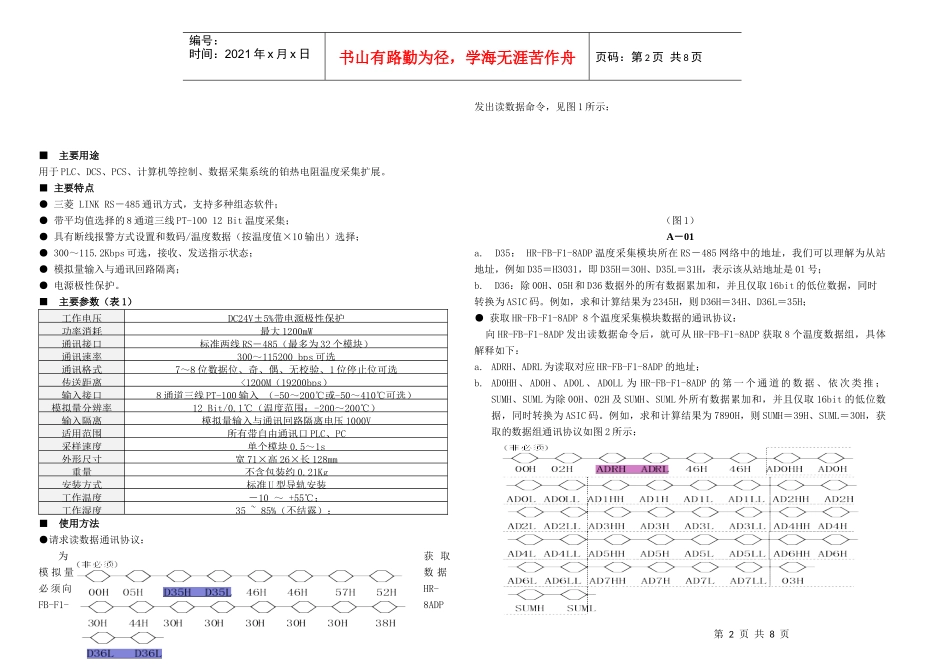

人力资源-2022HR-FB-F1_8ADP 增强型使用手册_第2页
2/8

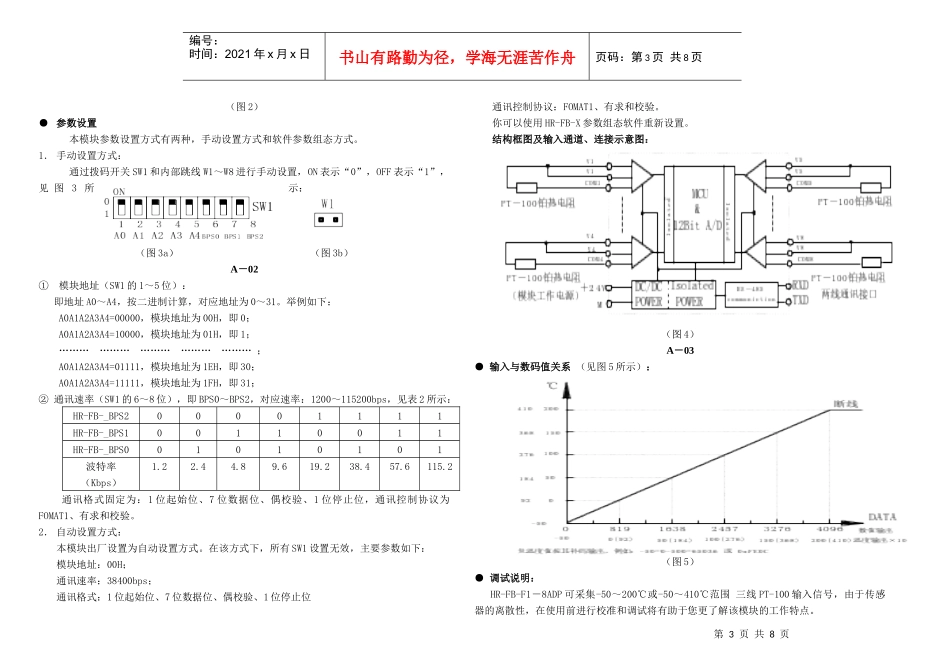

人力资源-2022HR-FB-F1_8ADP 增强型使用手册_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页注:使用手册修改恕不另行通知软件板本的升级信息HR-FB-F1-8ADPPT-100铂电阻使用手册(增强型模块)虹润精密仪器有限公司HONGRUNPRECISIONINSTRUMENTSCO.,LTD第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页■主要用途用于PLC、DCS、PCS、计算机等控制、数据采集系统的铂热电阻温度采集扩展。■主要特点●三菱LINKRS-485通讯方式,支持多种组态软件;●带平均值选择的8通道三线PT-10012Bit温度采集;●具有断线报警方式设置和数码/温度数据(按温度值×10输出)选择;●300~115.2Kbps可选,接收、发送指示状态;●模拟量输入与通讯回路隔离;●电源极性保护。■主要参数(表1)工作电压DC24V±5%带电源极性保护功率消耗最大1200mW通讯接口标准两线RS-485(最多为32个模块)通讯速率300~115200bps可选通讯格式7~8位数据位、奇、偶、无校验、1位停止位可选传送距离<1200M(19200bps)输入接口8通道三线PT-100输入(-50~200℃或-50~410℃可选)模拟量分辨率12Bit/0.1℃(温度范围:-200~200℃)输入隔离模拟量输入与通讯回路隔离电压1000V适用范围所有带自由通讯口PLC、PC采样速度单个模块0.5~1s外形尺寸宽71×高26×长128mm重量不含包装约0.21Kg安装方式标准U型导轨安装工作温度-10~+55℃;工作湿度35~85%(不结露);■使用方法●请求读数据通讯协议:为获取模拟量数据必须向HR-FB-F1-8ADP发出读数据命令,见图1所示:(图1)A-01a.D35:HR-FB-F1-8ADP温度采集模块所在RS-485网络中的地址,我们可以理解为从站地址,例如D35=H3031,即D35H=30H、D35L=31H,表示该从站地址是01号;b.D36:除00H、05H和D36数据外的所有数据累加和,并且仅取16bit的低位数据,同时转换为ASIC码。例如,求和计算结果为2345H,则D36H=34H、D36L=35H;●获取HR-FB-F1-8ADP8个温度采集模块数据的通讯协议:向HR-FB-F1-8ADP发出读数据命令后,就可从HR-FB-F1-8ADP获取8个温度数据组,具体解释如下:a.ADRH、ADRL为读取对应HR-FB-F1-8ADP的地址;b.AD0HH、AD0H、AD0L、AD0LL为HR-FB-F1-8ADP的第一个通道的数据、依次类推;SUMH、SUML为除00H、02H及SUMH、SUML外所有数据累加和,并且仅取16bit的低位数据,同时转换为ASIC码。例如,求和计算结果为7890H,则SUMH=39H、SUML=30H,获取的数据组通讯协议如图2所示:第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页(图2)●参数设置本模块参数设置方式有两种,手动设置方式和软件参数组态方式。1.手动设置方式:通过拨码开关SW1和内部跳线W1~W8进行手动设置,ON表示“0”,OFF表示“1”,见图3所示:(图3a)(图3b)A-02①模块地址(SW1的1~5位):即地址A0~A4,按二进制计算,对应地址为0~31。举例如下:A0A1A2A3A4=00000,模块地址为00H,即0;A0A1A2A3A4=10000,模块地址为01H,即1;………………………………………;A0A1A2A3A4=01111,模块地址为1EH,即30;A0A1A2A3A4=11111,模块地址为1FH,即31;②通讯速率(SW1的6~8位),即BPS0~BPS2,对应速率:1200~115200bps,见表2所示:HR-FB-_BPS200001111HR-FB-_BPS100110011HR-FB-_BPS001010101波特率(Kbps)1.22.44.89.619.238.457.6115.2通讯格式固定为:1位起始位、7位数据位、偶校验、1位停止位,通讯控制协议为FOMAT1、有求和校验。2.自动设置方式:本模块出厂设置为自动设置方式。在该方式下,所有SW1设置无效,主要参数如下:模块地址:00H;通讯速率:38400bps;通讯格式:1位起始位、7位数据位、偶校验、1位停止位通讯控制协议:FOMAT1、有求和校验。你可以使用HR-FB-X参数组态软件重新设置。结构框图及输入通道、连接示意图:(图4)A-03●输入与数码值关系(见图5所示):(图5)●调试说明:HR-FB-F1-8ADP可采集-50~200℃或-50~410℃范围三线PT-100输入信号,由于传感器的离散性,在使用前进行校准和调试将有助于您更了解该模块的工作特点。第4页共8页第3页共8页编号:时间:2...
