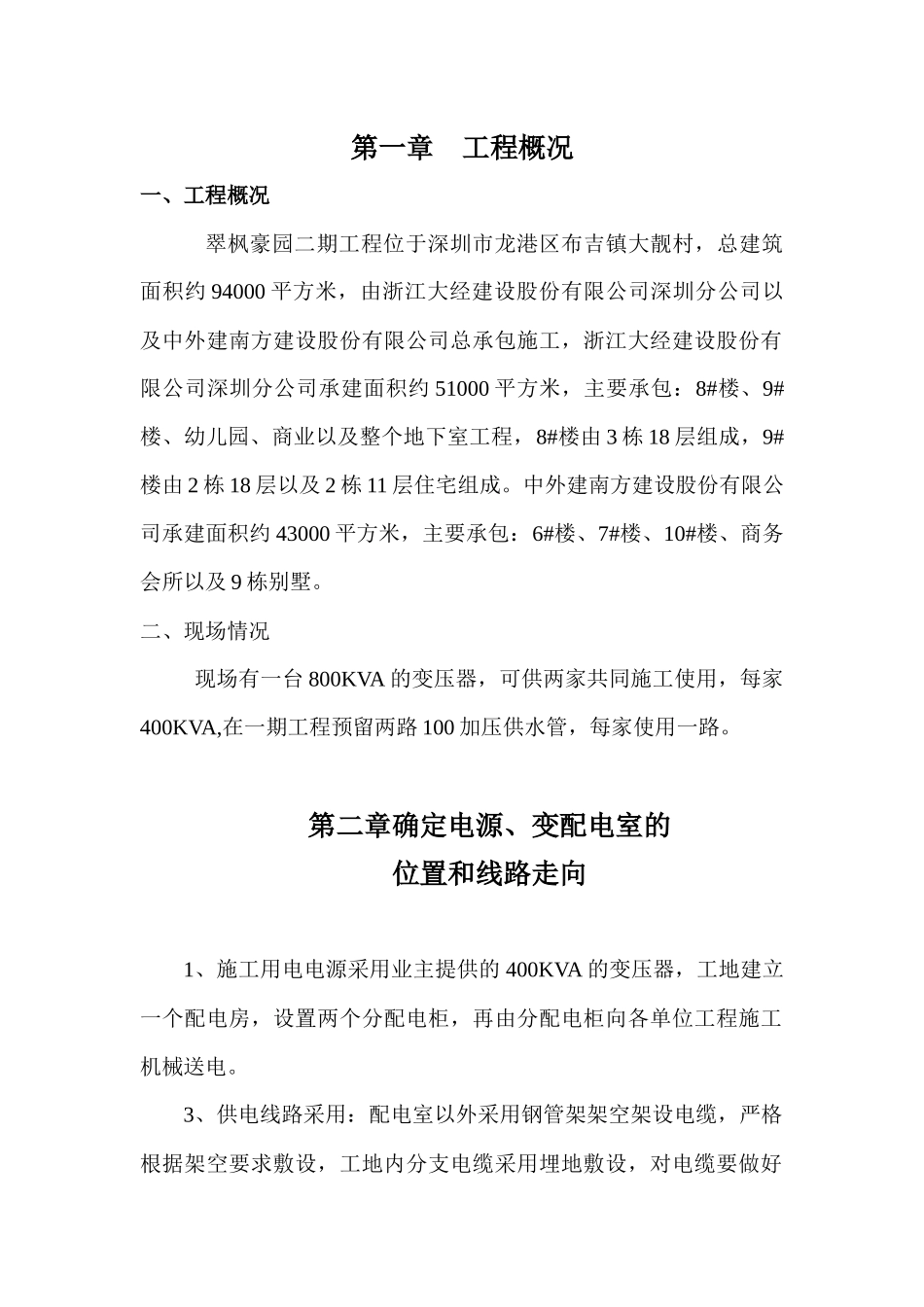

翠枫豪园临时电施工方案(报建)_第1页
1/15

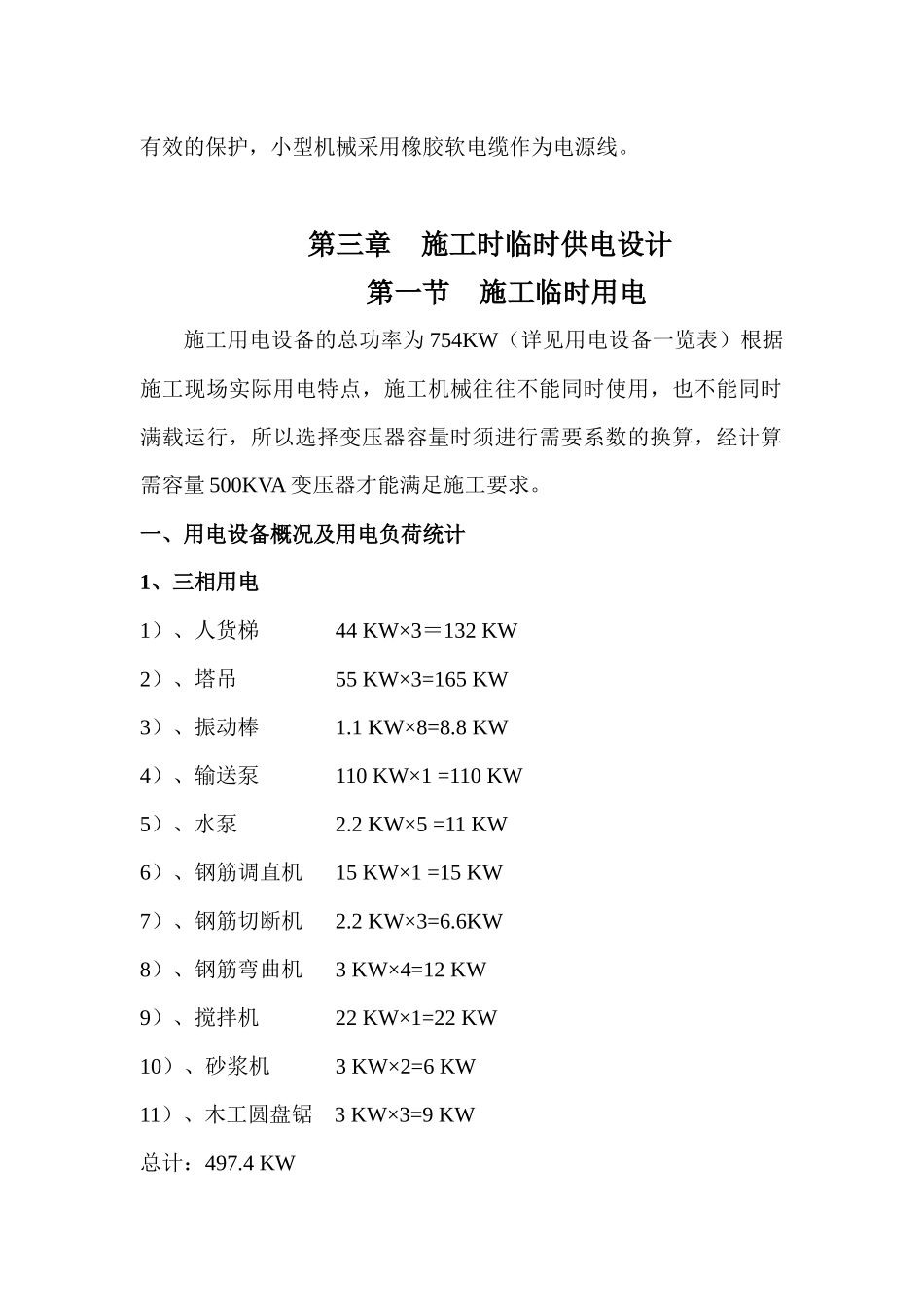

翠枫豪园临时电施工方案(报建)_第2页
2/15

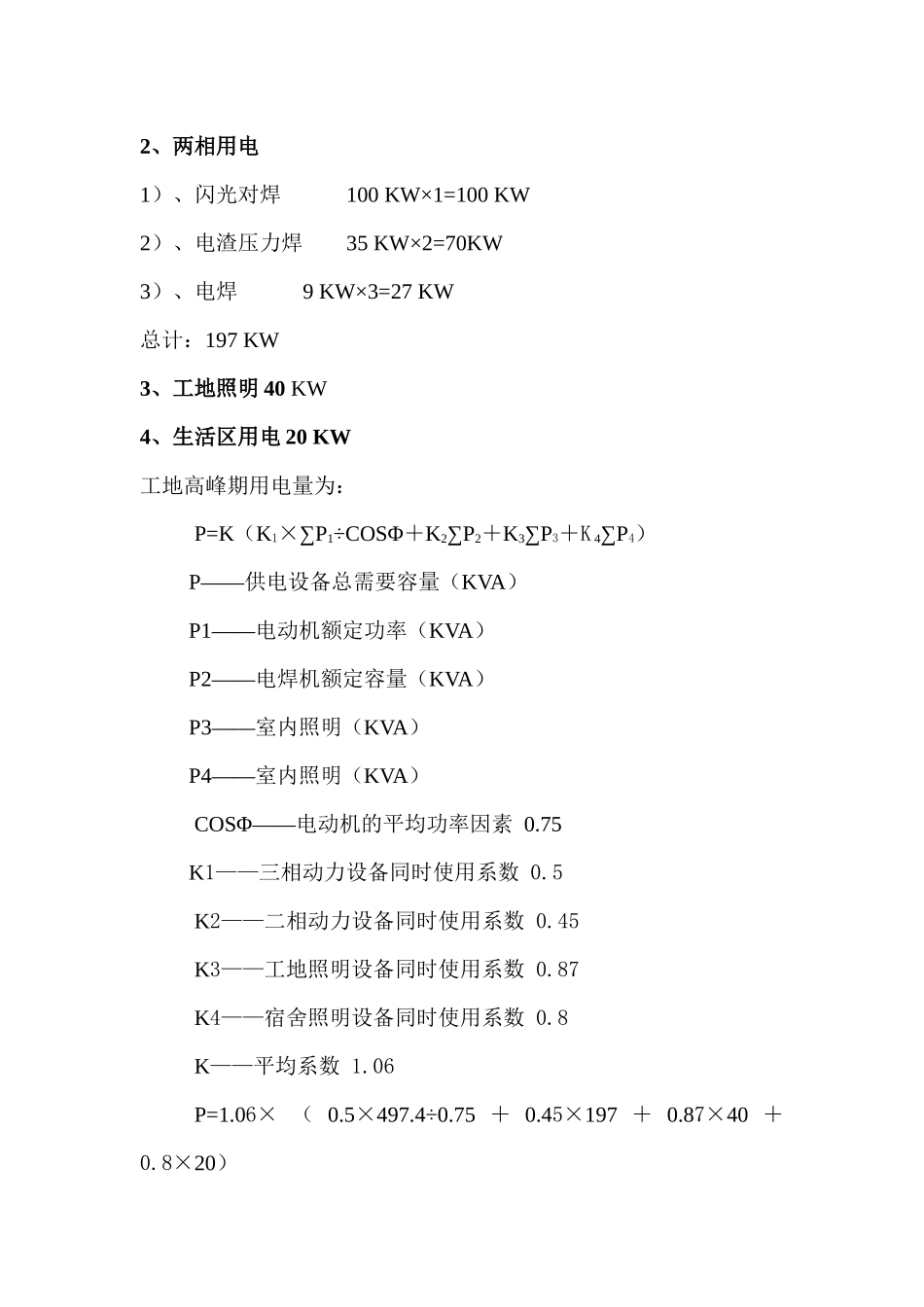

翠枫豪园临时电施工方案(报建)_第3页
3/15
第一章工程概况一、工程概况翠枫豪园二期工程位于深圳市龙港区布吉镇大靓村,总建筑面积约94000平方米,由浙江大经建设股份有限公司深圳分公司以及中外建南方建设股份有限公司总承包施工,浙江大经建设股份有限公司深圳分公司承建面积约51000平方米,主要承包:8#楼、9#楼、幼儿园、商业以及整个地下室工程,8#楼由3栋18层组成,9#楼由2栋18层以及2栋11层住宅组成。中外建南方建设股份有限公司承建面积约43000平方米,主要承包:6#楼、7#楼、10#楼、商务会所以及9栋别墅。二、现场情况现场有一台800KVA的变压器,可供两家共同施工使用,每家400KVA,在一期工程预留两路100加压供水管,每家使用一路。第二章确定电源、变配电室的位置和线路走向1、施工用电电源采用业主提供的400KVA的变压器,工地建立一个配电房,设置两个分配电柜,再由分配电柜向各单位工程施工机械送电。3、供电线路采用:配电室以外采用钢管架架空架设电缆,严格根据架空要求敷设,工地内分支电缆采用埋地敷设,对电缆要做好有效的保护,小型机械采用橡胶软电缆作为电源线。第三章施工时临时供电设计第一节施工临时用电施工用电设备的总功率为754KW(详见用电设备一览表)根据施工现场实际用电特点,施工机械往往不能同时使用,也不能同时满载运行,所以选择变压器容量时须进行需要系数的换算,经计算需容量500KVA变压器才能满足施工要求。一、用电设备概况及用电负荷统计1、三相用电1)、人货梯44KW×3=132KW2)、塔吊55KW×3=165KW3)、振动棒1.1KW×8=8.8KW4)、输送泵110KW×1=110KW5)、水泵2.2KW×5=11KW6)、钢筋调直机15KW×1=15KW7)、钢筋切断机2.2KW×3=6.6KW8)、钢筋弯曲机3KW×4=12KW9)、搅拌机22KW×1=22KW10)、砂浆机3KW×2=6KW11)、木工圆盘锯3KW×3=9KW总计:497.4KW2、两相用电1)、闪光对焊100KW×1=100KW2)、电渣压力焊35KW×2=70KW3)、电焊9KW×3=27KW总计:197KW3、工地照明40KW4、生活区用电20KW工地高峰期用电量为:P=K(K1×∑P1÷COSΦ+K2∑P2+K3∑P3+K4∑P4)P——供电设备总需要容量(KVA)P1——电动机额定功率(KVA)P2——电焊机额定容量(KVA)P3——室内照明(KVA)P4——室内照明(KVA)COSΦ——电动机的平均功率因素0.75K1——三相动力设备同时使用系数0.5K2——二相动力设备同时使用系数0.45K3——工地照明设备同时使用系数0.87K4——宿舍照明设备同时使用系数0.8K——平均系数1.06P=1.06×(0.5×497.4÷0.75+0.45×197+0.87×40+0.8×20)=499KVA附临时用电系统图。二、配电室设计配电室施工满足以下要求:1、配电室应能自然通风,并应采取防止雨和动物出入的措施。其耐火等级不低于3级,室内配置灭火砂箱和绝缘灭火器;2、配电室净高不低于3米,门向外开,并配锁;3、配电装置的上端距天棚不低于0.5米,屏前的操作通道不小于1.5米,屏后维护通道不小于0.8米,屏侧的维护通道不小于0.8米;4、配电室内的裸母线与地面垂直距离小于2.5米时,采用遮栏隔离,遮拦下通道高度不小于1.9米,控制屏与配电屏两端应与PEN线或PE线的重复接地及PE线做电气连接;5、配电屏和控制屏应有如下检测仪表、保护装置和配电线路等标志等安全措施1)、配电屏应装设有功、无功电度表,并应装设电流、电压表,电流表与计费电能不得共用一组电源、互感器;2)、配电屏应装设短路、过负荷装置和漏电保护;3)、配电屏上的各种配电线路应编号,并标明用途标记;4)、在维护维修时,防止错误操作,应挂停电标志牌,停、送电应由专人负责。三、自备发电机组设计1、为避免因外电线路电力供电不足或其它原因停电,而不影响施工,设自备发电机组作为备用电源。2、由于一般外线停电均会事先通知,故现场没有设发电机房,就近准备一台250kw拖挂发电机组。3、自备发电机组位置选择与配电室位置的选择基本相同,发电机组及基控制配电室内严禁存放储油桶。4、发电机组电源与外电线路电源联锁,严禁并列运行,应设短路保护和过负荷保护,以免出现电网反送电事故。5、发电机组应采用“三相四线”制,中性点直接接地,系统应建独立的专用保护线,工作接地电阻值不得大于4Ω。四、配电线路设计(见系...
