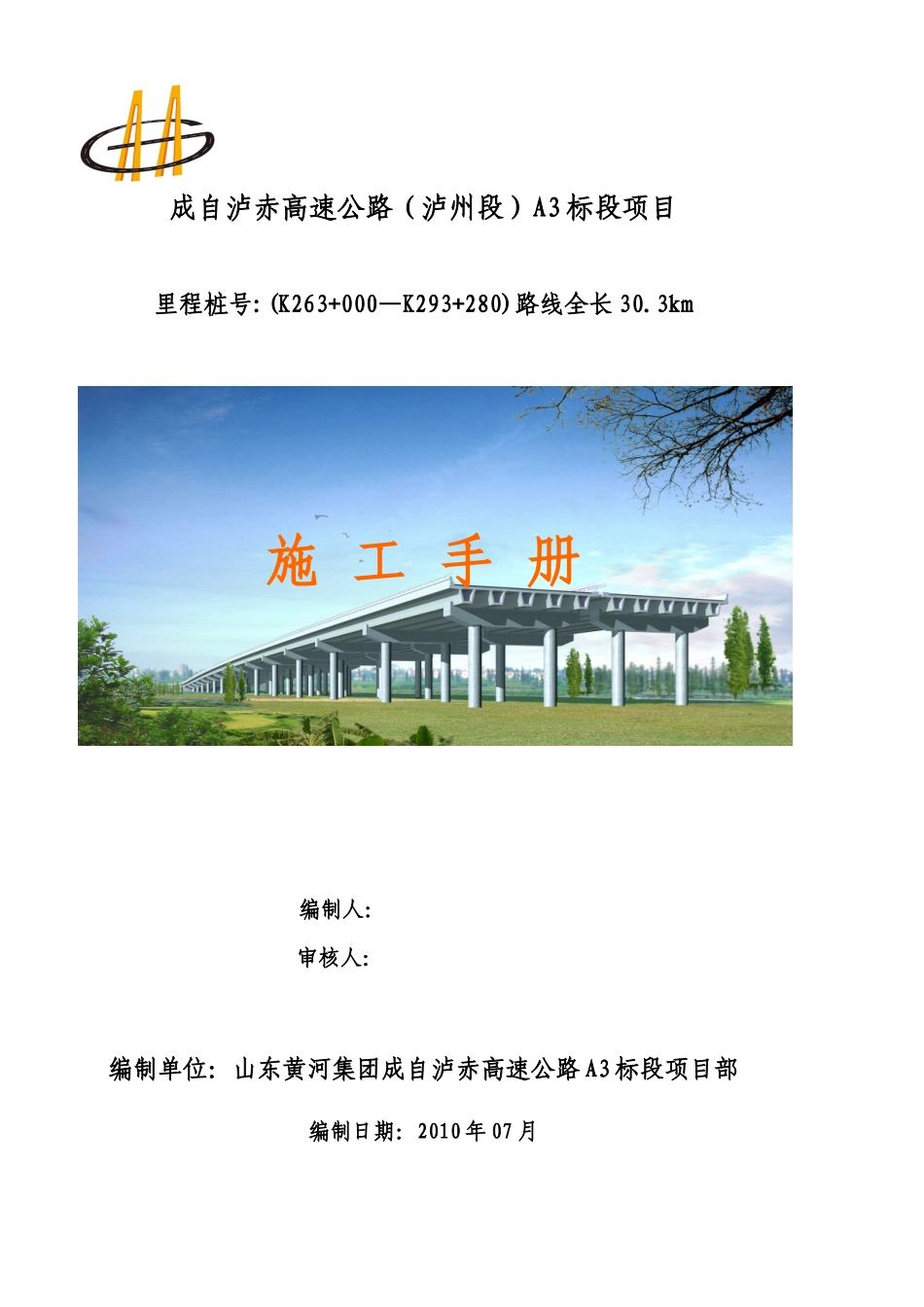

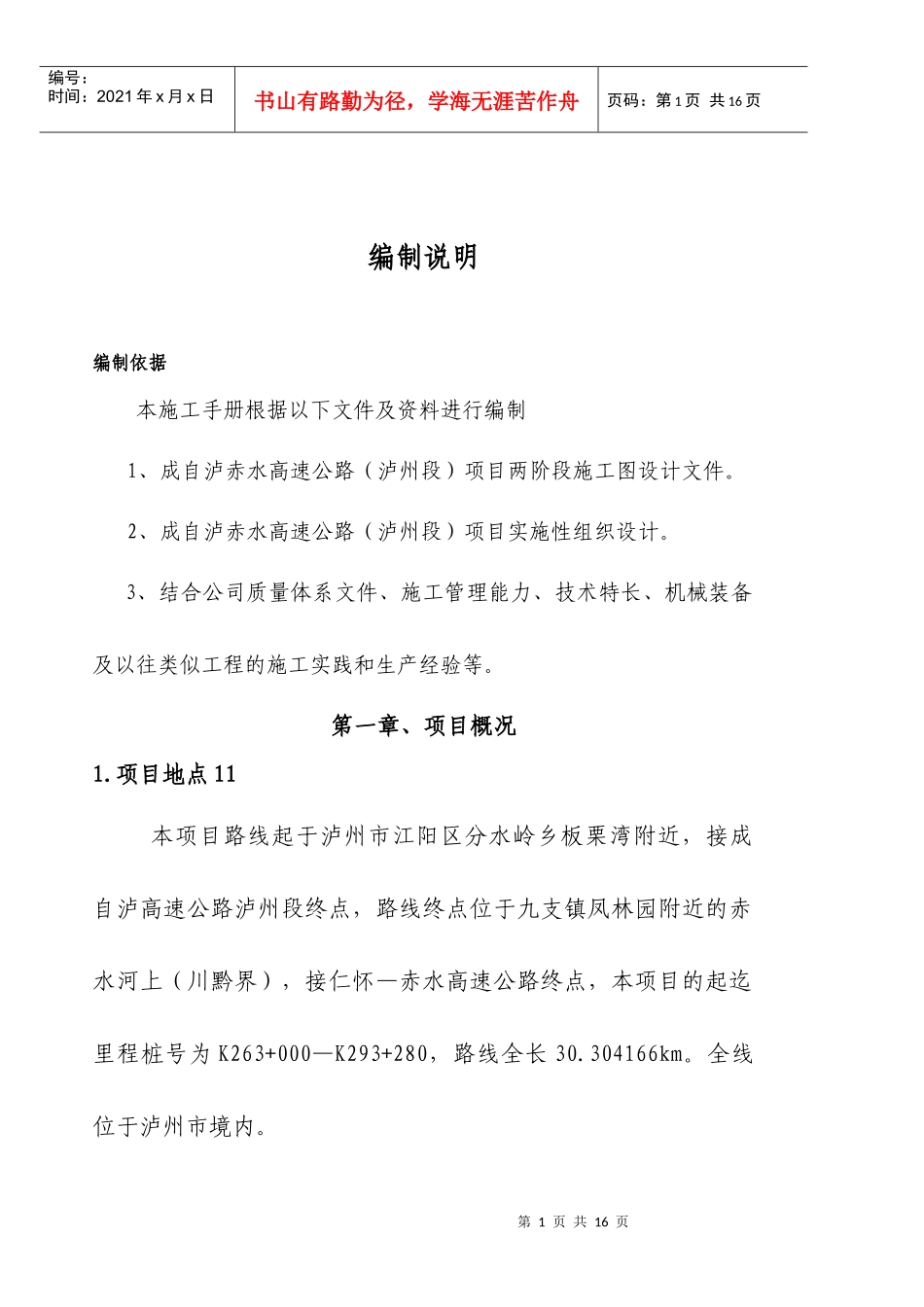

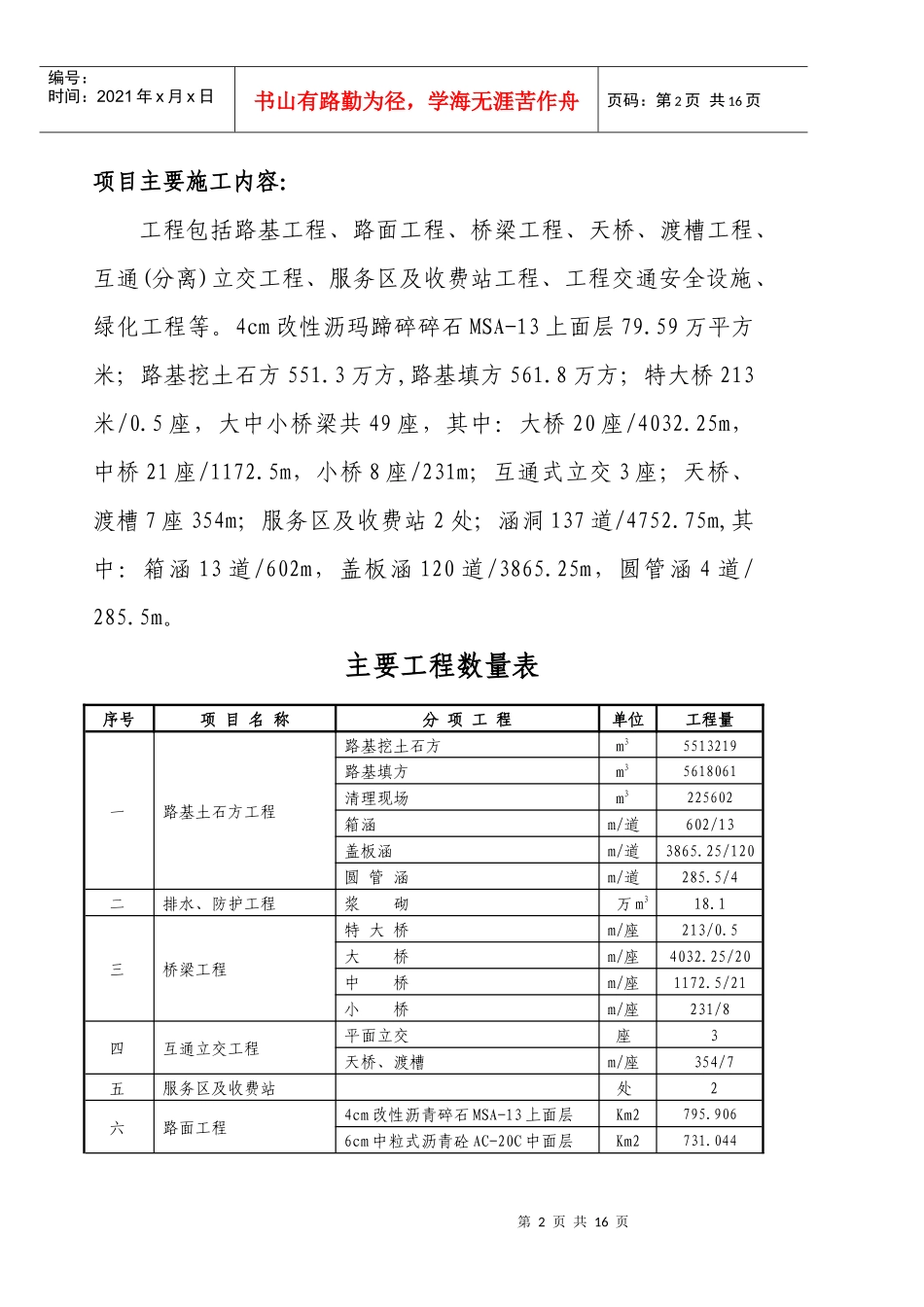

成自泸赤高速公路（泸州段）A3标段项目里程桩号:(K263+000—K293+280)路线全长30.3km施工手册编制人：审核人：编制单位：山东黄河集团成自泸赤高速公路A3标段项目部编制日期：2010年07月第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页编制说明编制依据本施工手册根据以下文件及资料进行编制1、成自泸赤水高速公路（泸州段）项目两阶段施工图设计文件。2、成自泸赤水高速公路（泸州段）项目实施性组织设计。3、结合公司质量体系文件、施工管理能力、技术特长、机械装备及以往类似工程的施工实践和生产经验等。第一章、项目概况1.项目地点11本项目路线起于泸州市江阳区分水岭乡板栗湾附近，接成自泸高速公路泸州段终点，路线终点位于九支镇凤林园附近的赤水河上（川黔界），接仁怀—赤水高速公路终点，本项目的起迄里程桩号为K263+000—K293+280，路线全长30.304166km。全线位于泸州市境内。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页项目主要施工内容：工程包括路基工程、路面工程、桥梁工程、天桥、渡槽工程、互通(分离)立交工程、服务区及收费站工程、工程交通安全设施、绿化工程等。4cm改性沥玛蹄碎碎石MSA-13上面层79.59万平方米；路基挖土石方551.3万方,路基填方561.8万方；特大桥213米/0.5座，大中小桥梁共49座，其中：大桥20座/4032.25m，中桥21座/1172.5m，小桥8座/231m；互通式立交3座；天桥、渡槽7座354m；服务区及收费站2处；涵洞137道/4752.75m,其中：箱涵13道/602m，盖板涵120道/3865.25m，圆管涵4道/285.5m。主要工程数量表序号项目名称分项工程单位工程量一路基土石方工程路基挖土石方m35513219路基填方m35618061清理现场m3225602箱涵m/道602/13盖板涵m/道3865.25/120圆管涵m/道285.5/4二排水、防护工程浆砌万m318.1三桥梁工程特大桥m/座213/0.5大桥m/座4032.25/20中桥m/座1172.5/21小桥m/座231/8四互通立交工程平面立交座3天桥、渡槽m/座354/7五服务区及收费站处2六路面工程4cm改性沥青碎石MSA-13上面层Km2795.9066cm中粒式沥青砼AC-20C中面层Km2731.044第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页序号项目名称分项工程单位工程量8cm粗粒式沥青砼AC-20C下面层Km2617.71636cm水泥稳定碎石基层Km2719.34318cm水泥稳定碎石底基层Km2733.45115cm级配碎石垫层Km2242.407透层Km2695.308粘层Km22104.933七交通安全设施、绿化工程里程碑、标志牌Km30.304绿化Km30.304第二章、工程施工阶段划分因本项目线路长、工期紧、工程量大、外界干扰多、自然环境差、流动性大，均位于四川盆地东南缘向云贵高原的过渡地带，工程施工组织尽量单一，工程量均衡分布的原则来划分施工工区。本标段共划分三个施工工区，其具体施工位置及工作内容见下表。一、施工位置及工作内容表单位名称位置工作内容六工区K263+000-K272+100长9.124km路基挖方、填方、大桥、中小桥、排水及防护；路面；互通式立交，互通式立交连接线、分离式立交、涵洞通道、天桥、渡槽等渡槽、服务区、停车区、收费站等渡槽、服务七工区K272+100-K285+000长12.9km路基挖方、填方、大桥、中小桥、排水及防护；路面；互通式立交，互通式立交连接线、分离式立交、涵洞通道、天桥、渡槽、服务区、停车区、收费站等渡槽、服务区、停车区、收费站等渡槽、服务八工区K285+000-K293+280长8.28km路基挖方、填方、大桥、中小桥、排水及防护；路面；互通式立交，互通式立交连接线、分离式立交、涵洞通道、服务区、停车区、收费站等渡槽、服务区、停车区、收费站等渡槽、服务区、停车区、收费站等第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页第三章、工程规模、工程量一、路基工程路基工程主要数量表序号工程名称单位六工区七工区八工区合计1路基挖方挖土方m33846256743697020317610挖石方m38475891404761499837521挖土石合计m312322120791322018551322路基填方利用土方填筑m31714803984083341790405利用石方填筑m3705864147327...
