螺杆挤压灌注桩施工方案（31页）VIP免费

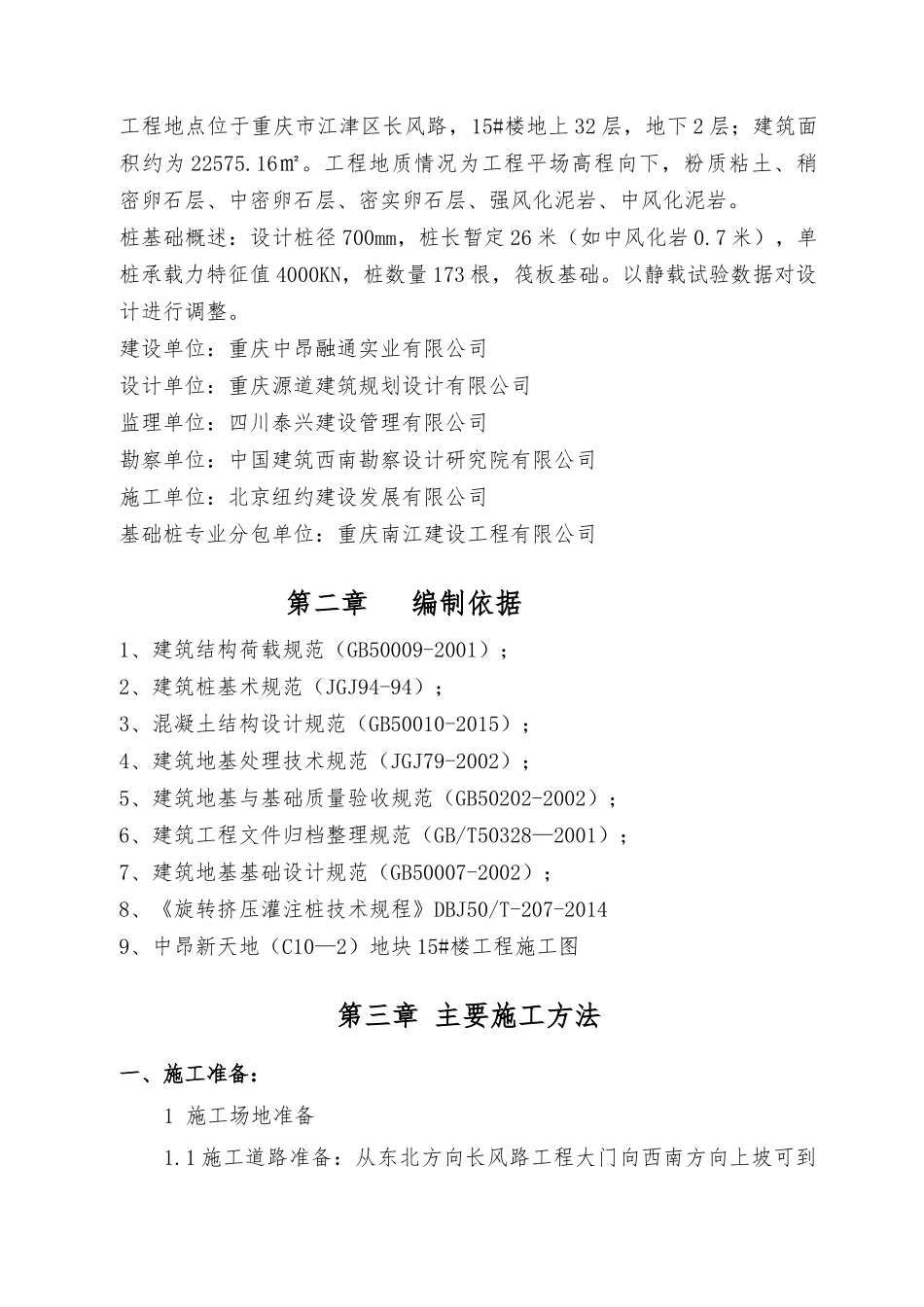

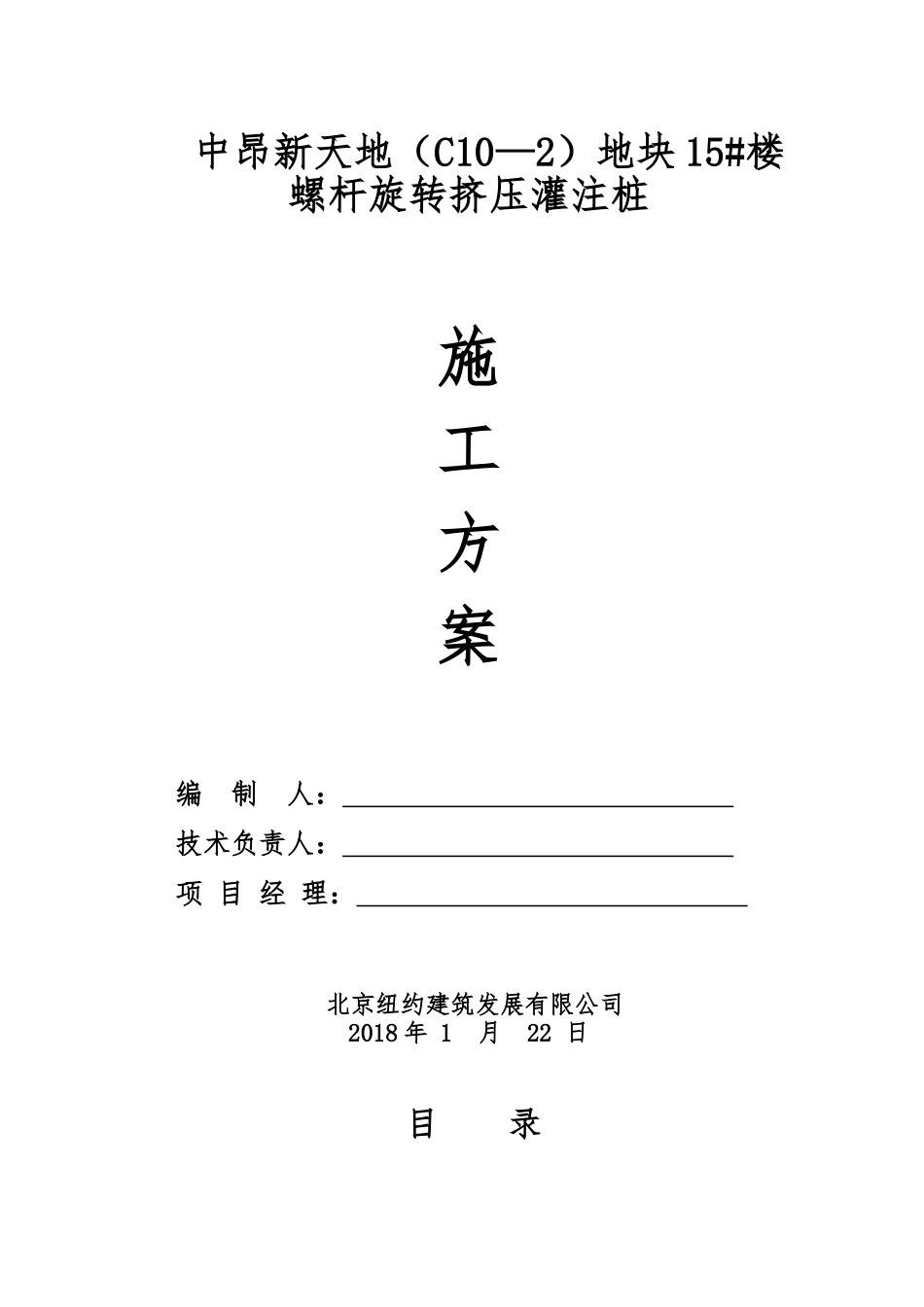

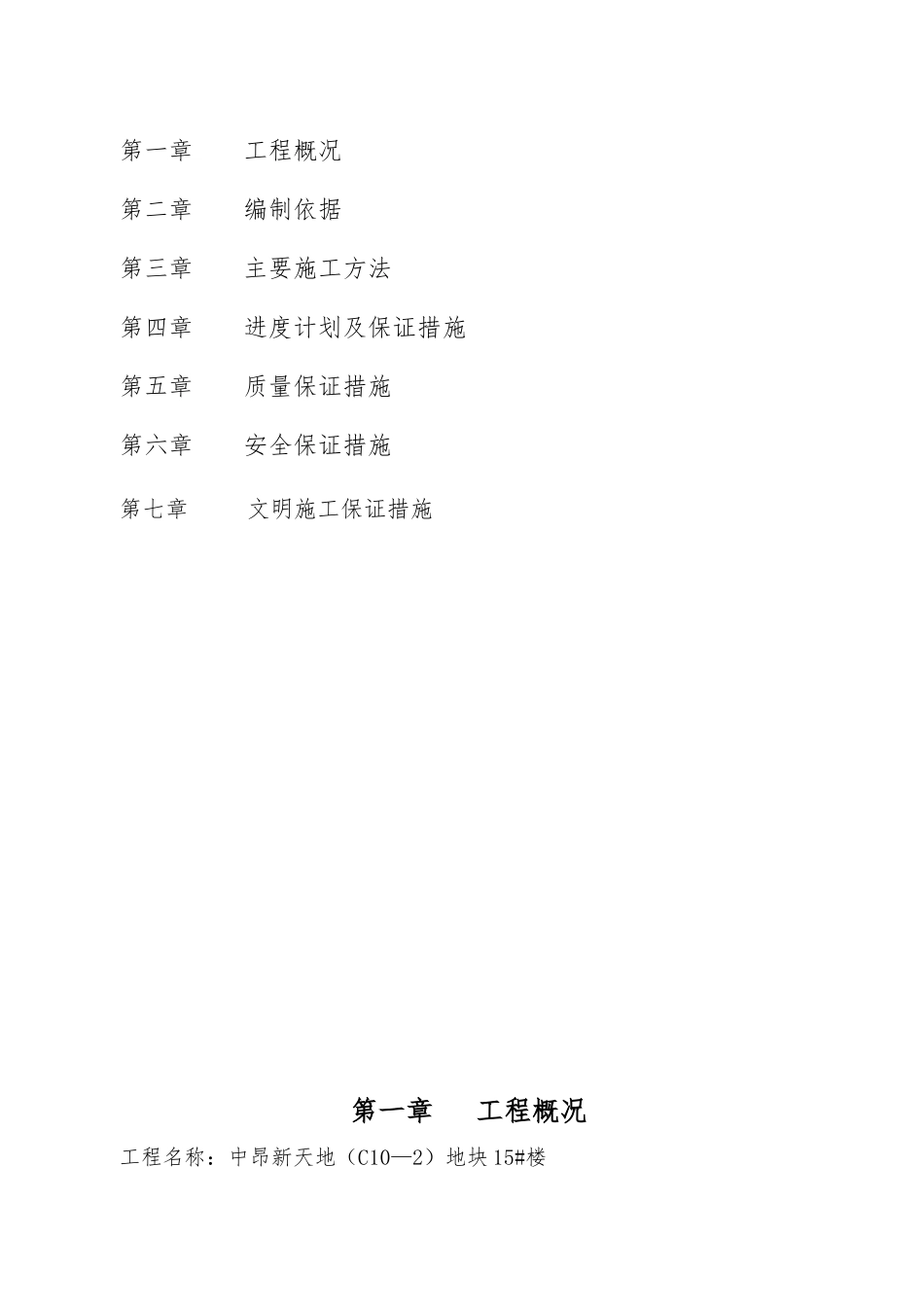

中昂新天地（C10—2）地块15#楼螺杆旋转挤压灌注桩施工方案编制人：技术负责人：项目经理：北京纽约建筑发展有限公司2018年1月22日目录第一章工程概况第二章编制依据第三章主要施工方法第四章进度计划及保证措施第五章质量保证措施第六章安全保证措施第七章文明施工保证措施第一章工程概况工程名称：中昂新天地（C10—2）地块15#楼工程地点位于重庆市江津区长风路，15#楼地上32层，地下2层；建筑面积约为22575.16㎡。工程地质情况为工程平场高程向下，粉质粘土、稍密卵石层、中密卵石层、密实卵石层、强风化泥岩、中风化泥岩。桩基础概述：设计桩径700mm，桩长暂定26米（如中风化岩0.7米），单桩承载力特征值4000KN，桩数量173根，筏板基础。以静载试验数据对设计进行调整。建设单位：重庆中昂融通实业有限公司设计单位：重庆源道建筑规划设计有限公司监理单位：四川泰兴建设管理有限公司勘察单位：中国建筑西南勘察设计研究院有限公司施工单位：北京纽约建设发展有限公司基础桩专业分包单位：重庆南江建设工程有限公司第二章编制依据1、建筑结构荷载规范（GB50009-2001）；2、建筑桩基术规范（JGJ94-94）；3、混凝土结构设计规范（GB50010-2015）；4、建筑地基处理技术规范（JGJ79-2002）；5、建筑地基与基础质量验收规范（GB50202-2002）；6、建筑工程文件归档整理规范（GB/T50328—2001）；7、建筑地基基础设计规范（GB50007-2002）；8、《旋转挤压灌注桩技术规程》DBJ50/T-207-20149、中昂新天地（C10—2）地块15#楼工程施工图第三章主要施工方法一、施工准备：1施工场地准备1.1施工道路准备：从东北方向长风路工程大门向西南方向上坡可到15号楼场地，设备及混凝土罐车满足行走条件。1.2基坑操作面准备：基坑操作面平场标高为筏板底加200确定。场地平整度及承载力满足螺杆桩机施工要求。但是要业主协调避免场外排水流入场内浸泡基地土。1.3施工用电：根据现场设备装机容量300KW，要求供电变压器达到300KW，供电变压器位于场地东北角位置，离桩施工最远点有300米距离，需要变压器到一级供电箱电缆240mm2型，供电一级箱内设置空气开关400A。1.4施工用水：在每栋楼的基坑边设置供水接口一个，供水管径50mm。2、施工设备准备序号设备名称规格型号数量机械性能状况1桩机180型1良好2挖机90型1良好3电焊机BS5003良好4泵机60B型1甲供5全站仪1良好6调直机1良好7弯曲机GW401良好8断钢机1良好3施工组织机构人员准备序号名称人数序号名称人数1项目经理16桩机操作手62项目技术负责17桩机小工63质安员（兼）18电工14施工员19维修工15测量员110焊工14、技术准备4.1收集相应资料：桩基施工图、桩基桩位图、地质剖面图、地质参数表。甲方提15号楼基准坐标点（2点）及高程。4.2对甲方提供的坐标、高程进行复核，设置每栋楼的基准坐标点（画图示），根据施工图，编制每栋楼桩的坐标数据表格，输入全站仪，对工程桩位进行测放；4.3编制施工方案（本方案）、工程技术交底、安全交底、收方记录表；4.4组织工程人员，进行施工方案、工程技术质量交底、安全交底落实。5、混凝土准备本工艺对于混凝土的质量要求极高，粗骨料要求在5~15mm碎石或卵石（不得使用石粉），细骨料为中粗河沙，混凝土塌落度在230~250mm，混凝土塌落度保持时间在6~8小时，不得离析，和易性要好。开工前到商混站与试验人员一起进行混凝土的试配，保证混凝土满足施工的要求。常到商混站队骨料进行观察，发现异常及时沟通处理。6.测量放线根据建设单位提供的控制点进行测量放线，做好桩位控制点的保护工作，对照已审批的施工蓝图复核，如有不符，应及时向建设和监理单位提出，协商解决。（1）定位控制：根据本项目的总平面图及建设方提供的控制点和水准点做好测量控制网。控制网布设采用全站仪进行，根据桩位平面图采用轴线位移法定位，在距各外边轴适当距离处设控制轴线，各轴交点即为控制点，控制网点应进行误差闭合校核，误差在四级测量（允许误差）范围内方可进行放线，各控制点应用300×300×500（mm）水泥墩制作，水泥墩顶面设“十”字控制点。做好测量定位成果记录，并经建设单位或监理单位核准认可。（2）标高控制：依据建设...
