汽机房A排框架结构施工方案VIP免费

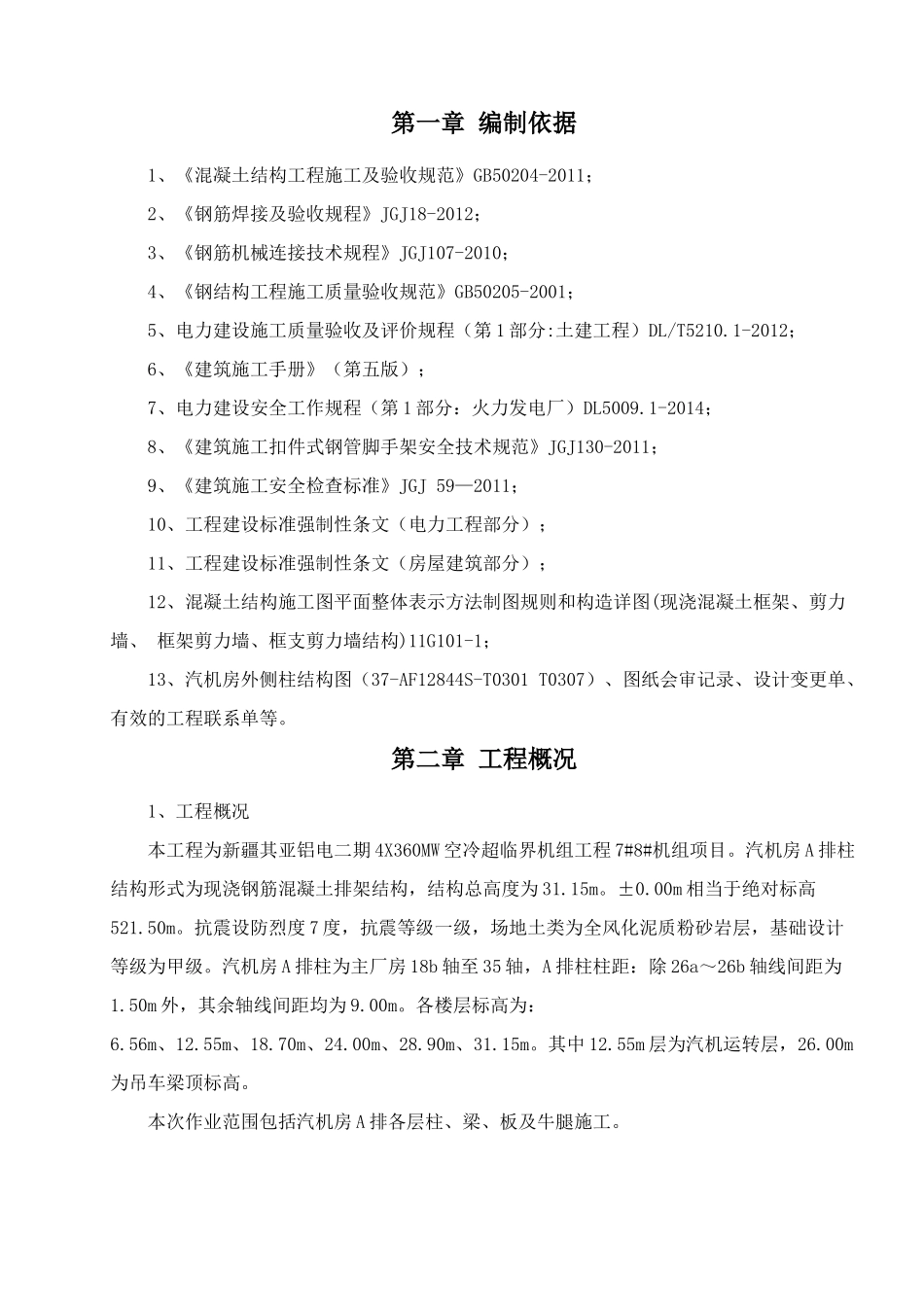

第一章编制依据1、《混凝土结构工程施工及验收规范》GB50204-2011；2、《钢筋焊接及验收规程》JGJ18-2012；3、《钢筋机械连接技术规程》JGJ107-2010；4、《钢结构工程施工质量验收规范》GB50205-2001；5、电力建设施工质量验收及评价规程（第1部分:土建工程）DL/T5210.1-2012；6、《建筑施工手册》（第五版）；7、电力建设安全工作规程（第1部分：火力发电厂）DL5009.1-2014；8、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；9、《建筑施工安全检查标准》JGJ59—2011；10、工程建设标准强制性条文（电力工程部分）；11、工程建设标准强制性条文（房屋建筑部分）；12、混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构)11G101-1；13、汽机房外侧柱结构图（37-AF12844S-T0301T0307）、图纸会审记录、设计变更单、有效的工程联系单等。第二章工程概况1、工程概况本工程为新疆其亚铝电二期4X360MW空冷超临界机组工程7#8#机组项目。汽机房A排柱结构形式为现浇钢筋混凝土排架结构，结构总高度为31.15m。±0.00m相当于绝对标高521.50m。抗震设防烈度7度，抗震等级一级，场地土类为全风化泥质粉砂岩层，基础设计等级为甲级。汽机房A排柱为主厂房18b轴至35轴，A排柱柱距：除26a～26b轴线间距为1.50m外，其余轴线间距均为9.00m。各楼层标高为：6.56m、12.55m、18.70m、24.00m、28.90m、31.15m。其中12.55m层为汽机运转层，26.00m为吊车梁顶标高。本次作业范围包括汽机房A排各层柱、梁、板及牛腿施工。2、主要工程量序号名称单位数量备注1A排柱钢筋混凝土框架柱m3655C402A排柱钢筋混凝土纵梁m3354C403A排柱纵梁间楼板m349C40第三章作业准备和条件1、技术准备1.1熟悉图纸并编制施工图预算，做好专业图纸会审、系统图纸会审及综合图纸会审。1.2编制审核钢筋翻样及模板配制方案，编制施工图材料预算。1.3根据图纸要求，初步确定施工工艺流程，并依据三级网络计划排出A排柱结构施工计划，并组织有关部门和人员统一进行评审，并对工序进行优化。1.4根据施工计划编制多资源计划。1.5编制作业指导书并组织作业人员进行技术交底。1.6测量人员应在柱基础上弹出柱子中心线，抄出±1.00m标高线并用▼示之，经质检员和施工员复验无误后方可进行下道工序施工。1.7埋件应按图纸提出加工单。2、作业人员2.1作业人员配置序号工种数量要求备注1钢筋工20人安全教育/2木工30人安全教育/3架子工20人持证上岗/4混凝土工15人安全教育/5电焊工4人持证上岗/6起重指挥2人持证上岗/7测量员2人持证上岗1人复测8油漆工2人安全教育/9电工2人持证上岗/10普工15人安全教育/2.2人员分工为了控制本次作业项目的进度、质量、安全及成本，对管理人员职责分工进行明确，确保施工项目完成各项目标指标。2.2.1生产经理：负责施工生产管理工作，合理安排和调度人力资源与机械设备，负责控制工程的质量、进度和安全，由龚源泉担任。2.2.2技术负责人：负责施工任务完成与成本控制；负责施工策划和过程管理；负责质量管理；做好专业和工序间的协调和沟通工作，由李忠庚担任。2.2.3现场负责人：负责工程现场的施工管理；工程的质量、安全文明施工及成本管理，由刘永清担任。2.2.4施工员：负责现场施工的测量放线，各项专业技术的实施；工程施工过程中的质量控制，由丁顺彬担任。2.2.5安全员：负责落实职业健康安全和环境法律、法规和上级有关规定；参加职业安全健康和环境的检查、监督、策划等日常管理活动；协调与落实施工安全，由李卫林担任。2.2.6质检员：负责工程质量检验；负责原材料的把关；督促竣工资料及时完整的移交，由张云初负责。2.2.7材料员：负责施工用材料的采购、进场及检验工作，由李永星负责。2.2.8特殊工种（电工、焊工和架子工均属于特殊工种范畴）作业人员必须经过国家规定的专业培训，持证上岗；电工负责用电设备的维护和安全防护工作；所有工人要严守操作工序，把好质量关，遵守现场安全文明施工管理规定，听从指挥，服从管理。3、材料、设备准备3.1机械设备要求：要求施工所用机械、工器具必须工作性能良好，能够很好的满足现场施工的需要。结...
