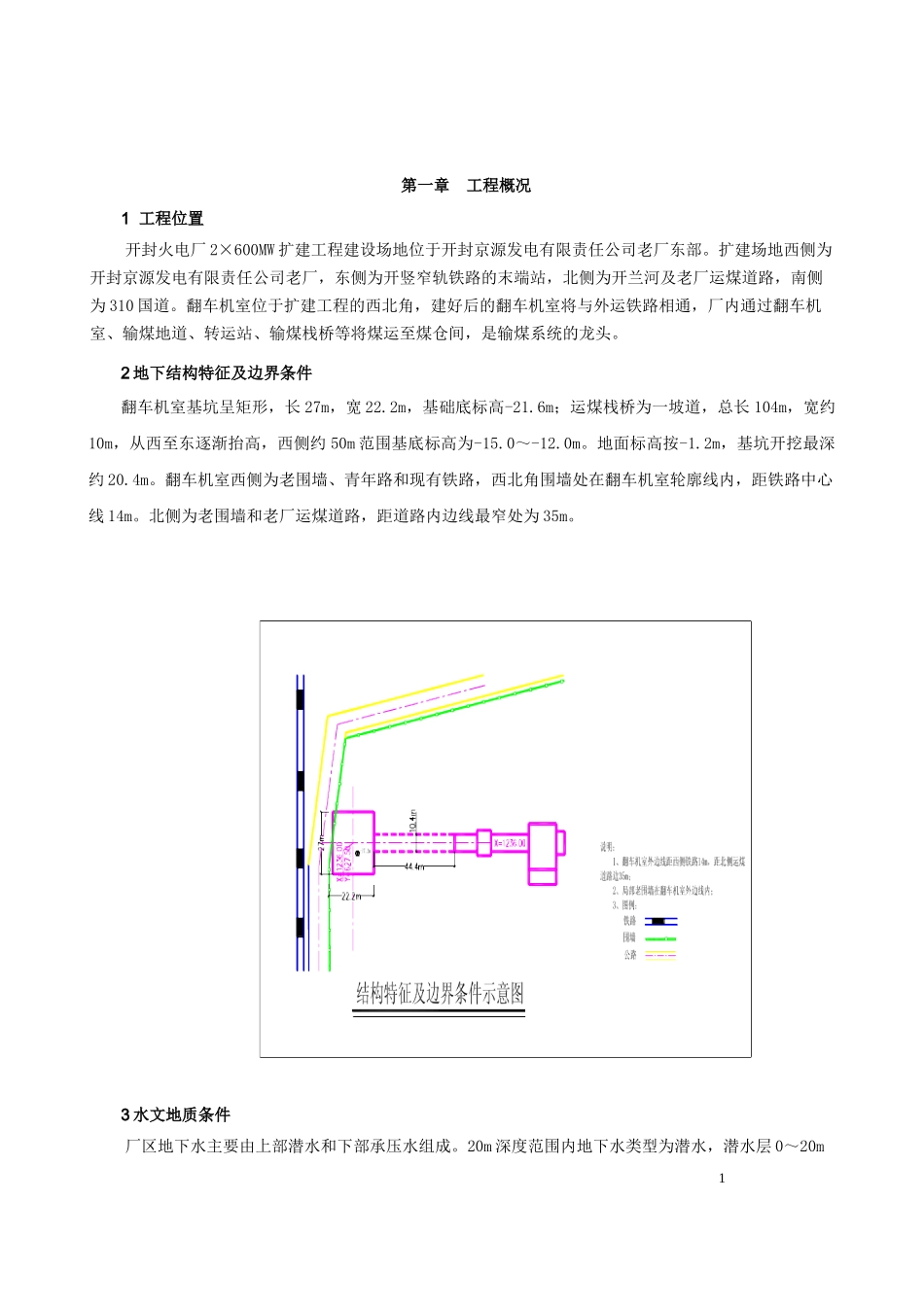

第一章工程概况1工程位置开封火电厂2×600MW扩建工程建设场地位于开封京源发电有限责任公司老厂东部。扩建场地西侧为开封京源发电有限责任公司老厂，东侧为开竖窄轨铁路的末端站，北侧为开兰河及老厂运煤道路，南侧为310国道。翻车机室位于扩建工程的西北角，建好后的翻车机室将与外运铁路相通，厂内通过翻车机室、输煤地道、转运站、输煤栈桥等将煤运至煤仓间，是输煤系统的龙头。2地下结构特征及边界条件翻车机室基坑呈矩形，长27m，宽22.2m，基础底标高-21.6m；运煤栈桥为一坡道，总长104m，宽约10m，从西至东逐渐抬高，西侧约50m范围基底标高为-15.0～-12.0m。地面标高按-1.2m，基坑开挖最深约20.4m。翻车机室西侧为老围墙、青年路和现有铁路，西北角围墙处在翻车机室轮廓线内，距铁路中心线14m。北侧为老围墙和老厂运煤道路，距道路内边线最窄处为35m。3水文地质条件厂区地下水主要由上部潜水和下部承压水组成。20m深度范围内地下水类型为潜水，潜水层0～20m1范围内分布粉土与粉质粘土互层，属透水层与弱透水层间隔分布，潜水初见地下水位为0.8～2.3m，年变幅0.5～1.0m；20～35m为细砂，属强透水层。4工程地质条件拟建工程所在地貌单元为黄河冲积平原。与支护降水有关的岩土工程条件自上而下描述如下：层①粉土，褐黄色为主，含云母、铁锰质斑点；中密，湿；高压缩性。该层厚度0.9～2.0m，层底埋深0.9～2.0m，层底标高68.26～69.35m。层②粉质粘土，浅黄色为主，含云母、铁质；流塑状态；高压缩性。该层厚度0.7～3.6m，层底埋深2.3～5.1m，层底标高65.22～68.00m。层③粉土，褐黄、灰黄色，含铁质、锰质结核；中密，很湿；中等（偏高）压缩性。该层厚度0.5～2.9m，层底埋深4.0～6.3m，层底标高63.97～66.40m。层④粉质粘土，褐黄、灰黄色，含铁质、锰质；软塑状态；高压缩性。该层厚度0.7～4.5m，层底埋深6.6～8.5m，层底标高61.66～63.77m。层⑤粉土，灰黄、灰色，含铁质、云母；中密，湿；中等压缩性。该层厚度0.8～3.4m，层底埋深8.3～10.2m，层底标高60.08～61.94m。层⑥粉质粘土，灰色为主，含铁质、锰质结核；软塑状态；高压缩性。该层厚度0.5～2.5m，层底埋深9.2～11.5m，层底标高58.80～61.09m。层⑦粉土，灰色为主，含铁质、锰质；中密，湿；中等压缩性。该层厚度1.0～4.0m，层底埋深12.0～13.9m，层底标高56.25～58.43m。层⑧粉土，灰色、灰黄色，含铁质、锰质结核；中密，湿；高压缩性。该层厚度0.4～1.8m，层底埋深12.8～14.8m，层底标高55.35～57.47m。层⑨粉土，灰黄色，含云母、铁质斑点；中密，湿；中等压缩性。局部夹薄层粘土。该层厚度1.2～4.8m，层底埋深15.0～18.2m，层底标高52.20～55.30m。层⑩粉质粘土，黑色，灰黑色，含炭质、有机质；流塑状态；高压缩性。局部为中密～稍密的粉土。该层厚度0.5～1.8m，层底埋深17.2～20.0m，层底标高50.40～53.12m。层⑾粉土，灰白、灰黄色，含云母、铁质，见小姜石；密实，湿；中等压缩性。该层厚度0.8～2.7m，层底埋深18.5～22.7m，层底标高47.70～51.94m。层⑿粉土，灰黄色，含云母、铁质，见小姜石（含量10～20％，粒径0.5～5.0cm）；密实，稍湿；中等压缩性。该层厚度0.5～2.6m，层底埋深20.0～22.0m，层底标高48.50～50.40m。层⑿1粉土，灰黄色，含云母、铁质；中密，很湿；高压缩性。该层厚度0.5～1.9m，层底埋深19.3～24.6m，层底标高45.80～51.12m。该层位于层⑿粉土的上部。层⒀细砂，灰黄、黄色，主要成分为石英，分选较差，粘粒含量不均匀；密实，饱和；低压缩性。该层厚度8.5～14.4m，层底埋深30.0～35.1m，层底标高35.20～40.34m。5场地土重度及抗剪强度指标根据勘测报告，结合区域地质资料，场地土的重度及抗剪强度指标如下表:层号岩土名称平均厚度（m）层底标高重度r(kN/m3)粘聚力c(kPa)内摩擦角ф(度)1粉土1.068.26～69.35m19.911182粉质粘土2.165.22～68.00m19.217163粉土1.763.97～66.40m19.113194粉质粘土2.661.66～63.77m18.616165粉土2.160.08～61.94m19.515226粉质粘土1.558.80～61.09m19.313187粉土2.556.25～58.43m19.815228粉土1.155.35～57.47m20.014189粉土3.052.20～55.30m19.4162010...
