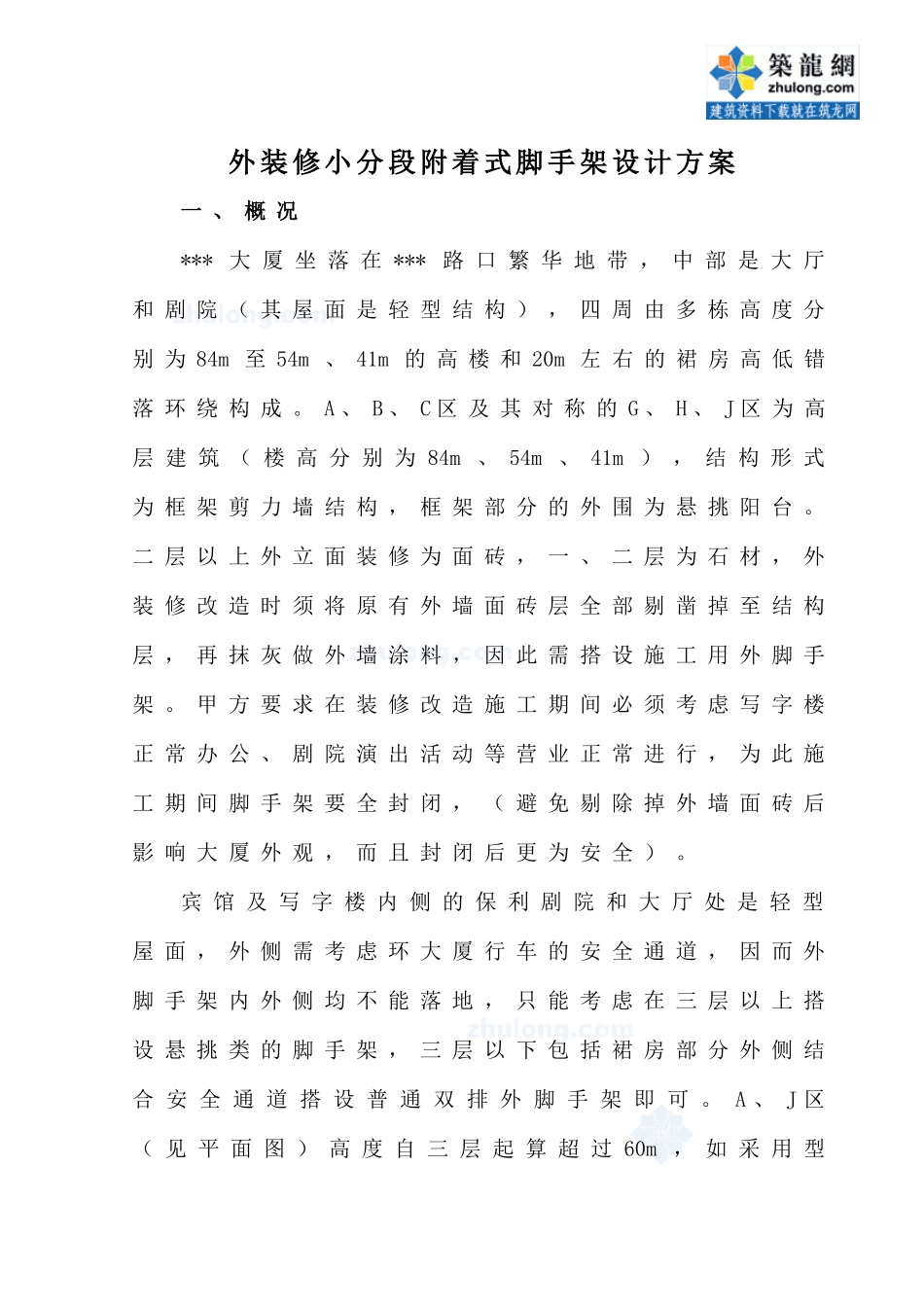

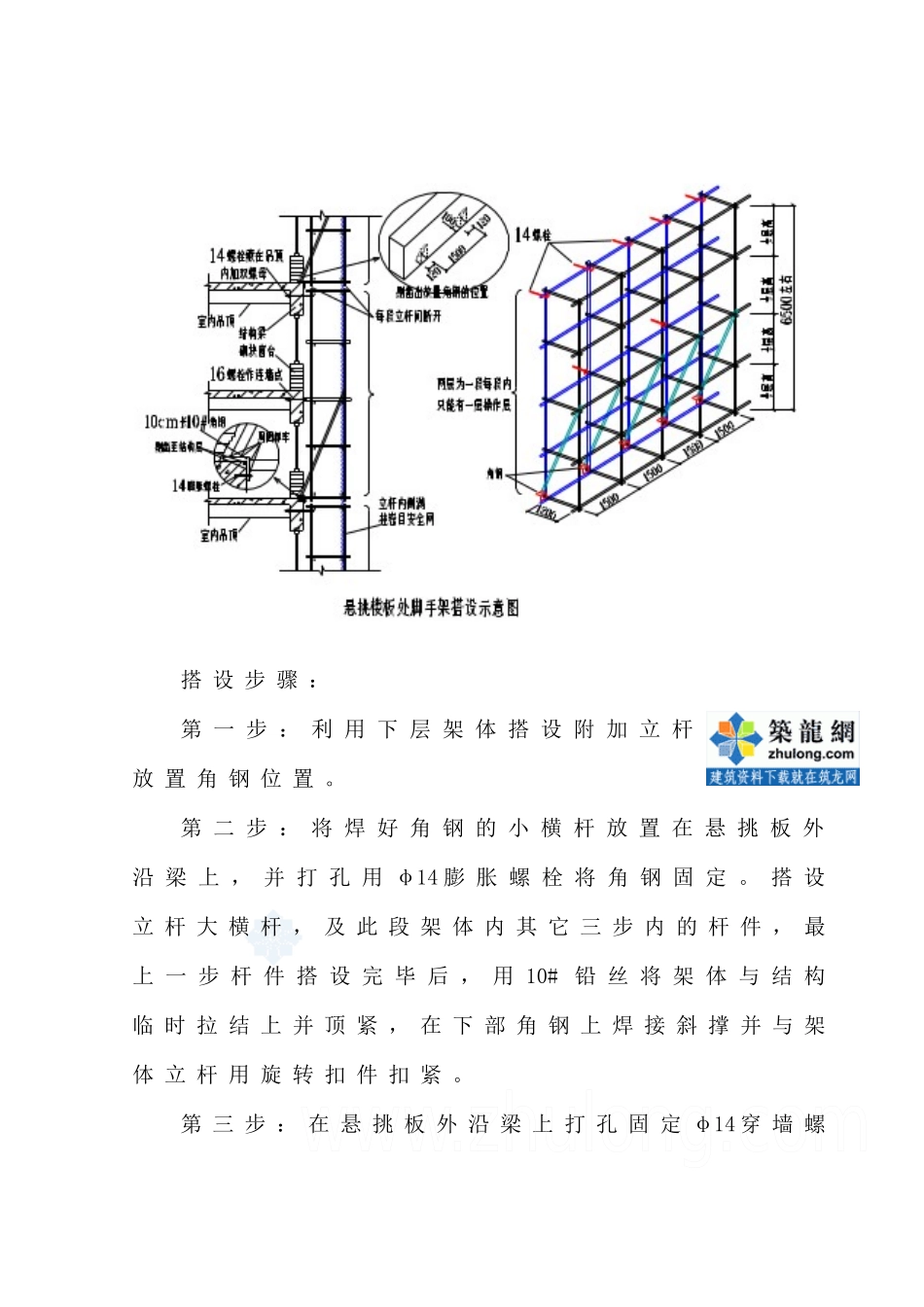

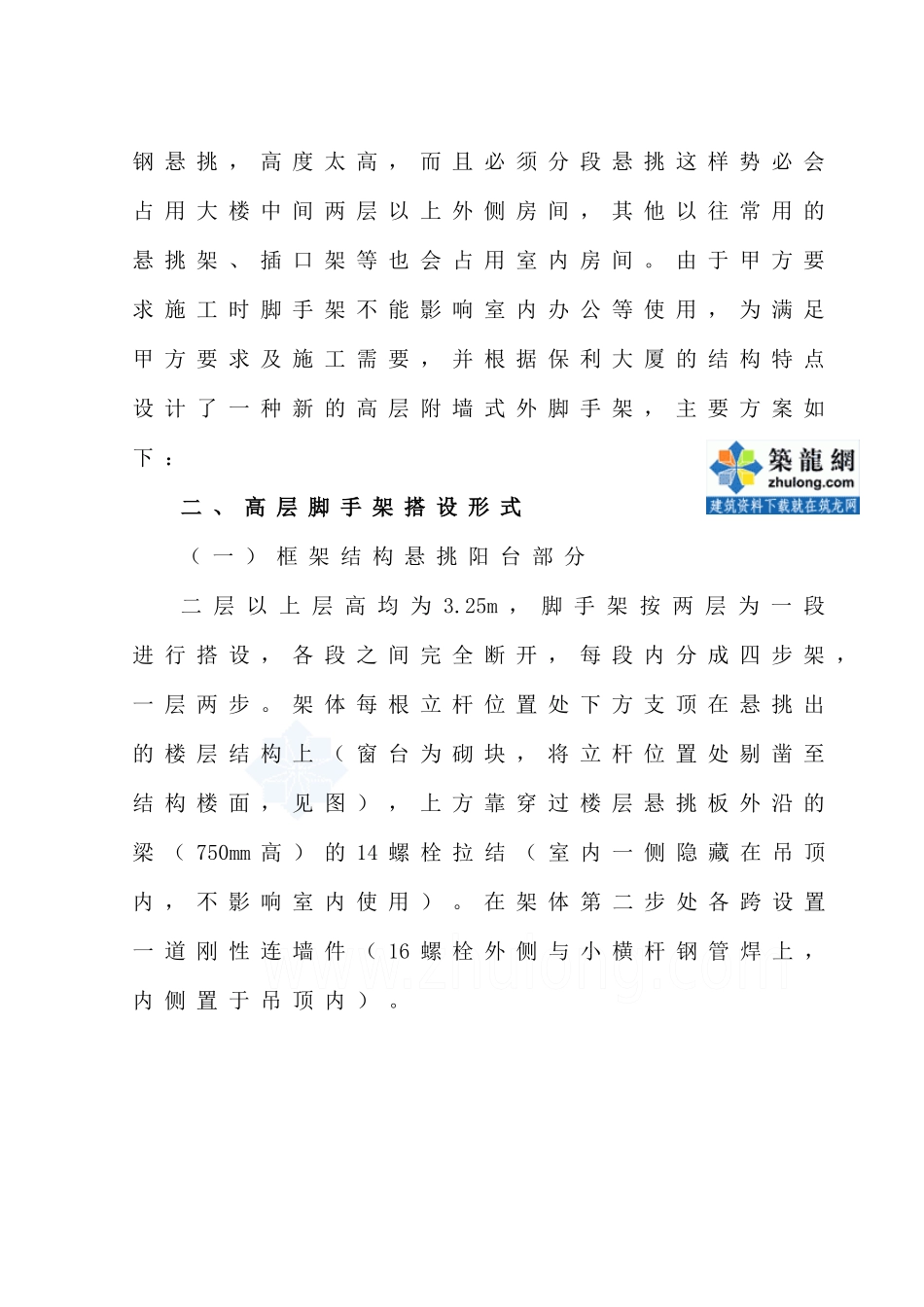

外装修小分段附着式脚手架设计方案一、概况***大厦坐落在***路口繁华地带，中部是大厅和剧院（其屋面是轻型结构），四周由多栋高度分别为84m至54m、41m的高楼和20m左右的裙房高低错落环绕构成。A、B、C区及其对称的G、H、J区为高层建筑（楼高分别为84m、54m、41m），结构形式为框架剪力墙结构，框架部分的外围为悬挑阳台。二层以上外立面装修为面砖，一、二层为石材，外装修改造时须将原有外墙面砖层全部剔凿掉至结构层，再抹灰做外墙涂料，因此需搭设施工用外脚手架。甲方要求在装修改造施工期间必须考虑写字楼正常办公、剧院演出活动等营业正常进行，为此施工期间脚手架要全封闭，（避免剔除掉外墙面砖后影响大厦外观，而且封闭后更为安全）。宾馆及写字楼内侧的保利剧院和大厅处是轻型屋面，外侧需考虑环大厦行车的安全通道，因而外脚手架内外侧均不能落地，只能考虑在三层以上搭设悬挑类的脚手架，三层以下包括裙房部分外侧结合安全通道搭设普通双排外脚手架即可。A、J区（见平面图）高度自三层起算超过60m，如采用型钢悬挑，高度太高，而且必须分段悬挑这样势必会占用大楼中间两层以上外侧房间，其他以往常用的悬挑架、插口架等也会占用室内房间。由于甲方要求施工时脚手架不能影响室内办公等使用，为满足甲方要求及施工需要，并根据保利大厦的结构特点设计了一种新的高层附墙式外脚手架，主要方案如下：二、高层脚手架搭设形式（一）框架结构悬挑阳台部分二层以上层高均为3.25m，脚手架按两层为一段进行搭设，各段之间完全断开，每段内分成四步架，一层两步。架体每根立杆位置处下方支顶在悬挑出的楼层结构上（窗台为砌块，将立杆位置处剔凿至结构楼面，见图），上方靠穿过楼层悬挑板外沿的梁（750mm高）的14螺栓拉结（室内一侧隐藏在吊顶内，不影响室内使用）。在架体第二步处各跨设置一道刚性连墙件（16螺栓外侧与小横杆钢管焊上，内侧置于吊顶内）。搭设步骤：第一步：利用下层架体搭设附加立杆，剔凿出放置角钢位置。第二步：将焊好角钢的小横杆放置在悬挑板外沿梁上，并打孔用φ14膨胀螺栓将角钢固定。搭设立杆大横杆，及此段架体内其它三步内的杆件，最上一步杆件搭设完毕后，用10#铅丝将架体与结构临时拉结上并顶紧，在下部角钢上焊接斜撑并与架体立杆用旋转扣件扣紧。第三步：在悬挑板外沿梁上打孔固定φ14穿墙螺栓并与架体立杆拉结，螺栓弯勾端头用短钢筋焊接封闭，里侧双螺母拧紧。第四步：拆除附加立杆，在架体第二步处的悬挑板外沿梁上打孔设φ16穿墙螺栓，并与架体第二部上的小横杆焊接，（此连墙杆件隔跨设置）。再重复第一步，具体步骤见后附图（二）混凝土结构墙处：上下均用直径32mm的螺栓穿墙固定钢管，再在其上拉设受力杆件，具体见图。其搭设步骤基本同框架结构悬挑阳台部分架体。（三）架体搭设参数立杆柱距1.5m、排距1.2m、步距按层高均分为两步，内立杆距建筑外皮250mm；连墙件：出每根立杆位置处上下各有一连结点外，再在架体中部每隔一跨设置一刚性连墙。为使架体能有较好的整体性，每隔六跨及转角处加设横向支撑（之字形），间隔8跨布置剪刀撑，每剪刀撑道跨越6根立杆设置。所有立杆必须采用搭接，不得对接。外架使用时必须进行严格控制，确保每段架体内只能有一个作业层，同时作业层内不得集中放置荷载，确保作业层施工荷载不大于200kg/m2（按《建筑施工脚手架实用手册》要求的装修用荷载取值），同时不得使用小车进行运输。三、计算三层以下的架体仅12m左右，按构造搭设即可，不用进行计算。三层以上架体：由于各段（每两层一段）之间竖向断开（不传力），故计算只按段考虑，下面就一跨架体进行分析：（一）荷载：1、永久荷载：主要是脚手架的结构自重，它包括组成脚手架结构的主要构件：立杆、纵横向水平杆、支撑杆件及连接它们的扣件。架体结构自重：按《建筑施工脚手架实用手册》（杜荣军）P95表4-38（也可查《建筑施工扣件式钢管脚手架安全技术规范》，以下简称《扣件规范》，包括以下引用的数据）可知一个柱距范围的每米高脚手架结构自重产生的轴力标准值为0.135KN/m，因此一跨架体的结构自重应为：0.135×6.5×2＝1.755kN（按实际材料的用...
