闽台果蔬冷库工程卸料平台施工方案VIP免费

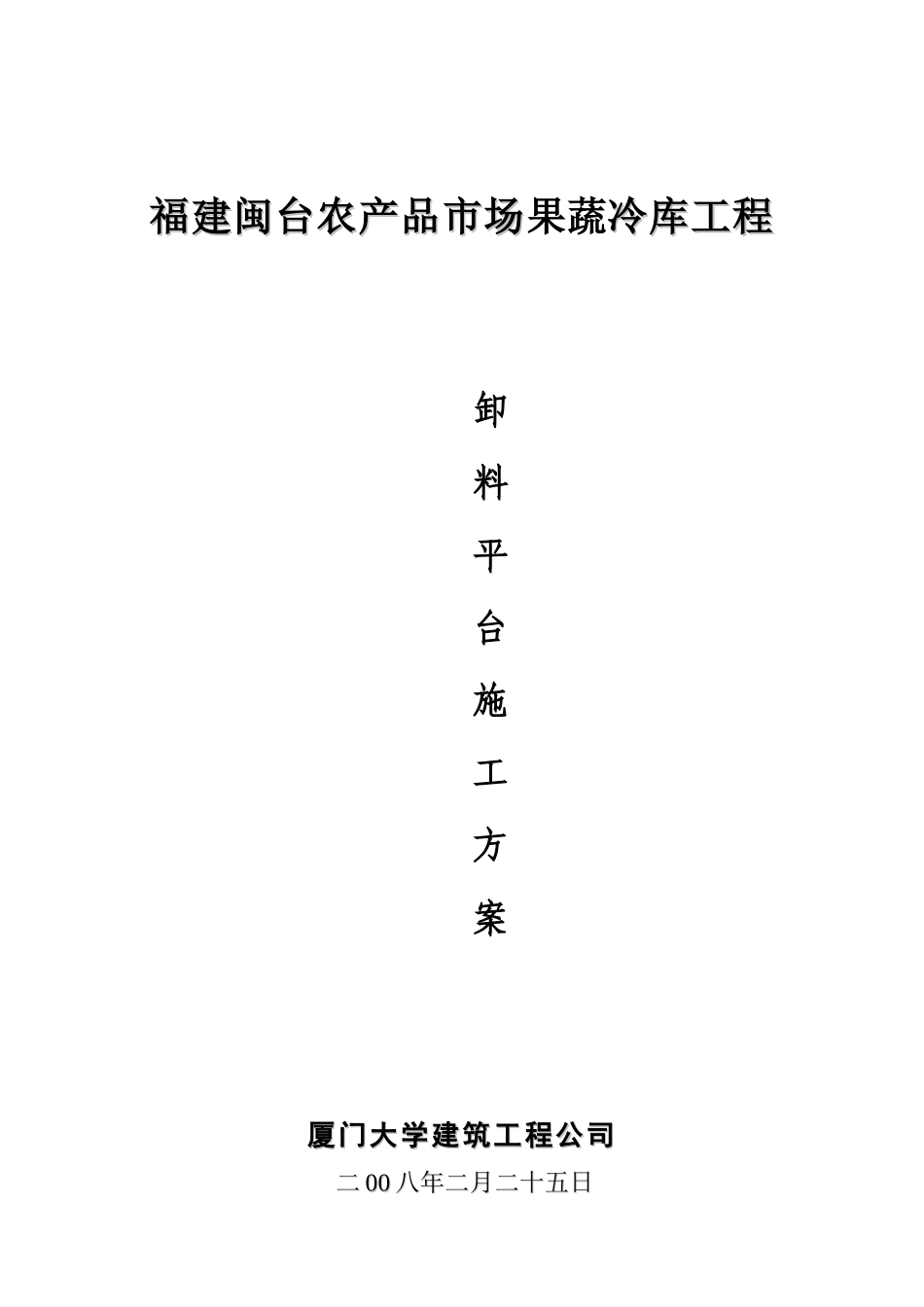

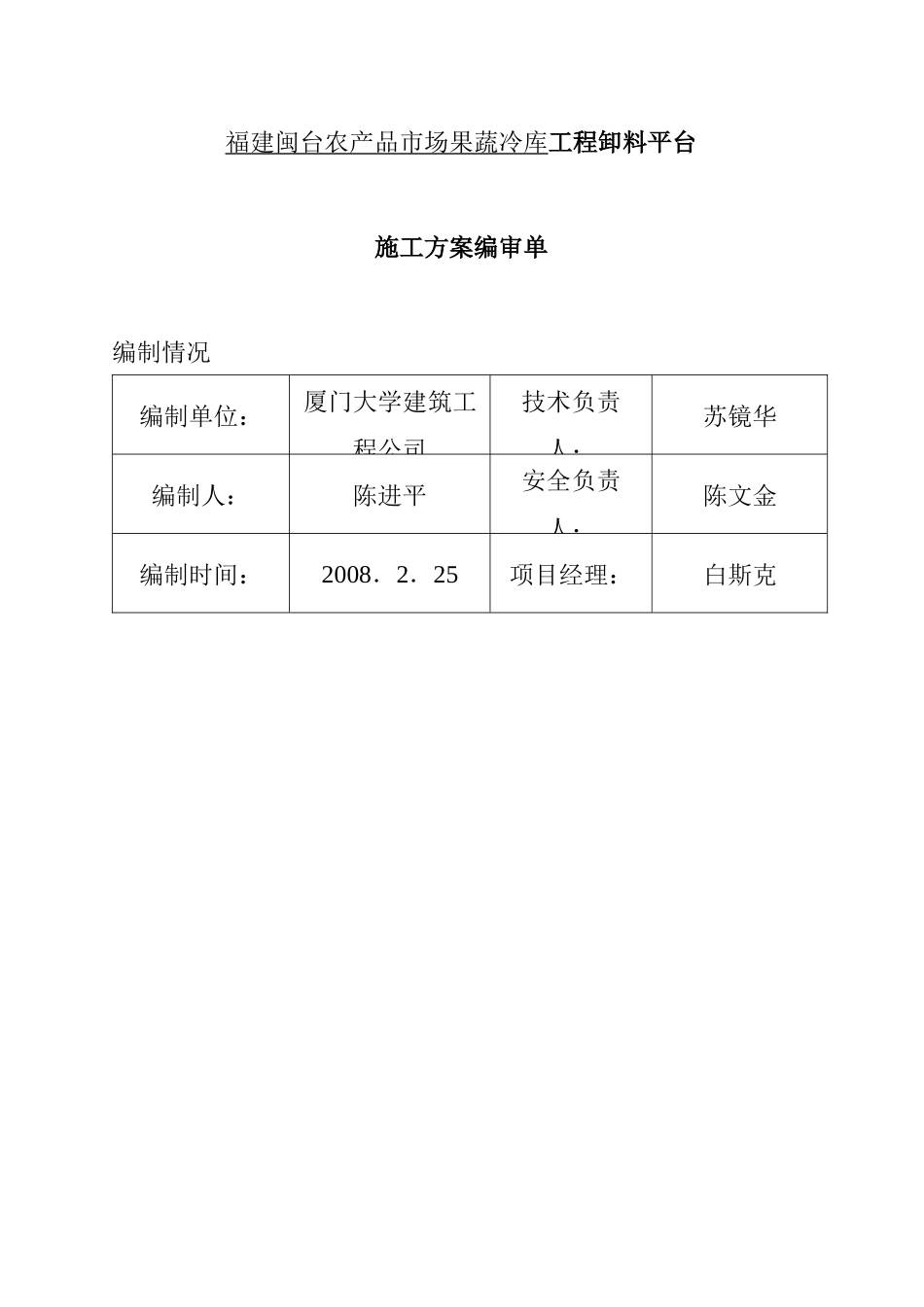

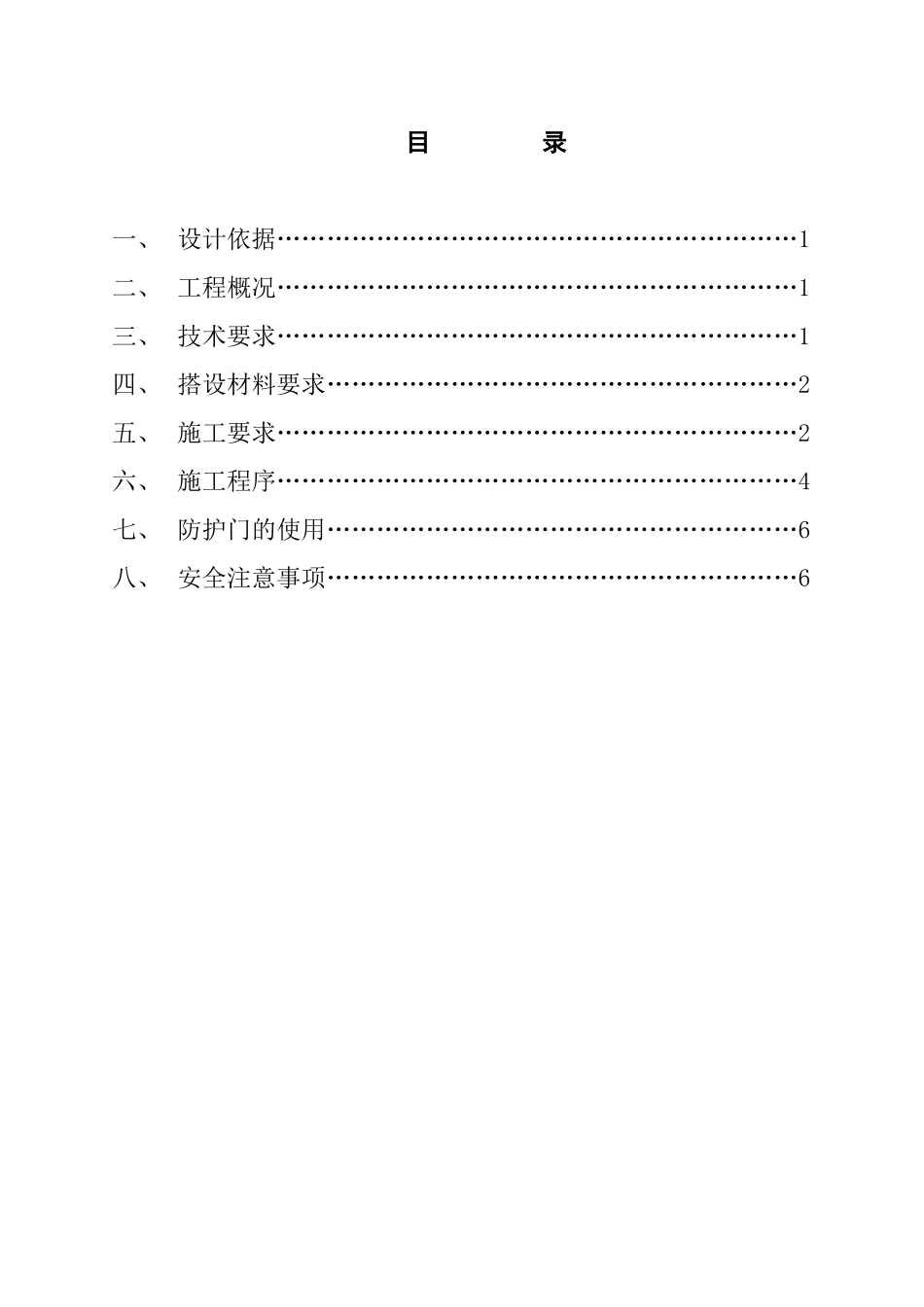

福建闽台农产品市场福建闽台农产品市场果蔬冷库工程冷库工程卸料平台施工方案厦门大学建筑工程公司厦门大学建筑工程公司二二0000八年二月二十五日八年二月二十五日目录一、设计依据………………………………………………………1二、工程概况………………………………………………………1三、技术要求………………………………………………………1四、搭设材料要求…………………………………………………2五、施工要求………………………………………………………2六、施工程序………………………………………………………4七、防护门的使用…………………………………………………6八、安全注意事项…………………………………………………6福建闽台农产品市场果蔬冷库工程卸料平台施工方案编审单编制情况编制单位：厦门大学建筑工程公司技术负责人：苏镜华编制人：陈进平安全负责人：陈文金编制时间：2008．2．25项目经理：白斯克A2施工组织设计（方案）报审表工程名称：福建闽台农产品市场万吨冷库编号：致：泉州市新时代工程建设监理有限公司我方已根据施工合同的有关规定完成了卸料平台施公司及监理部门审批意见安全科意见：(签章)年月日公司总工意见：(签章)年月日工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：卸料平台施工方案承包单位（章）项目经理日期2008-2-25专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期一、设计依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130)2、《建筑施工安全检查标准》（JGJ59-99)3、《建筑施工脚手架实用手册》4、《施工电梯卸料平台及防护门搭设参考图集》（SGTC闽-01-2003）二、工程概况福建闽台农产品市场果蔬冷库工程位于福建省南安市石井镇滨海工业区延平路东北侧，建设单位为福建闽台农产品市场有限公司，由国内贸易工程设计研究院设计。福建闽台农产品市场果蔬冷库工程冷库建筑面积约4977.8平方米，占地面积3573.6平方米，为一层(局部三层)框架结构。水泵房建筑面积32.7平方米，占地面积32.7平方米，为一层砖混结构。冷库建筑主体高度为11.5米。本工程安装二台施工电梯，架体总高度冷库为11.5m。三、技术要求1、本工程卸料平台架采用双排钢管脚手架。2、施工井架卸料平台架体高度超过40m时，架体应搭设卸荷拉杆，间距不得大于9m，卸荷拉杆通过与建筑物的预埋插管相连接，预埋插管埋深不得小于250mm。3、施工井架卸料平台施工总荷载不得大于5KN。4、卸料平台基础地面承载力应达到60KN/m，并在其上浇注200mm厚的C15混凝土垫层。地面承载力达不到60KN/m时，必须进行夯实，且将混凝土标号提高到C20，并在其中配筋。当平台架安装在混凝土楼面时，应对楼面进行强度验算，强度不够时应对楼面进行加固处理。5、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm。6、卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物侧20～30mm。7、卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板。8、除满足以上要求外，卸料平台架还应符合国家现行有关标准的规定。四、搭设材料要求1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用φ48×3.5mm的钢管，并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235\U+2014A级钢的规定。2、卸料平台架应采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》（GB15831）的规定。3、卸料平台架木脚手板应符合JGJ130中的材质要求。五、施工要求1、搭设要求（1）相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内。当平台架搭至连墙件的构造点时，应及时作连墙拉结。除立杆外，其余杆件应采用整根钢管搭设，严禁对接使用。（2）纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。（3）纵向扫地杆应固定在距底座上方200mm的立杆上，横向扫地杆应固定...
