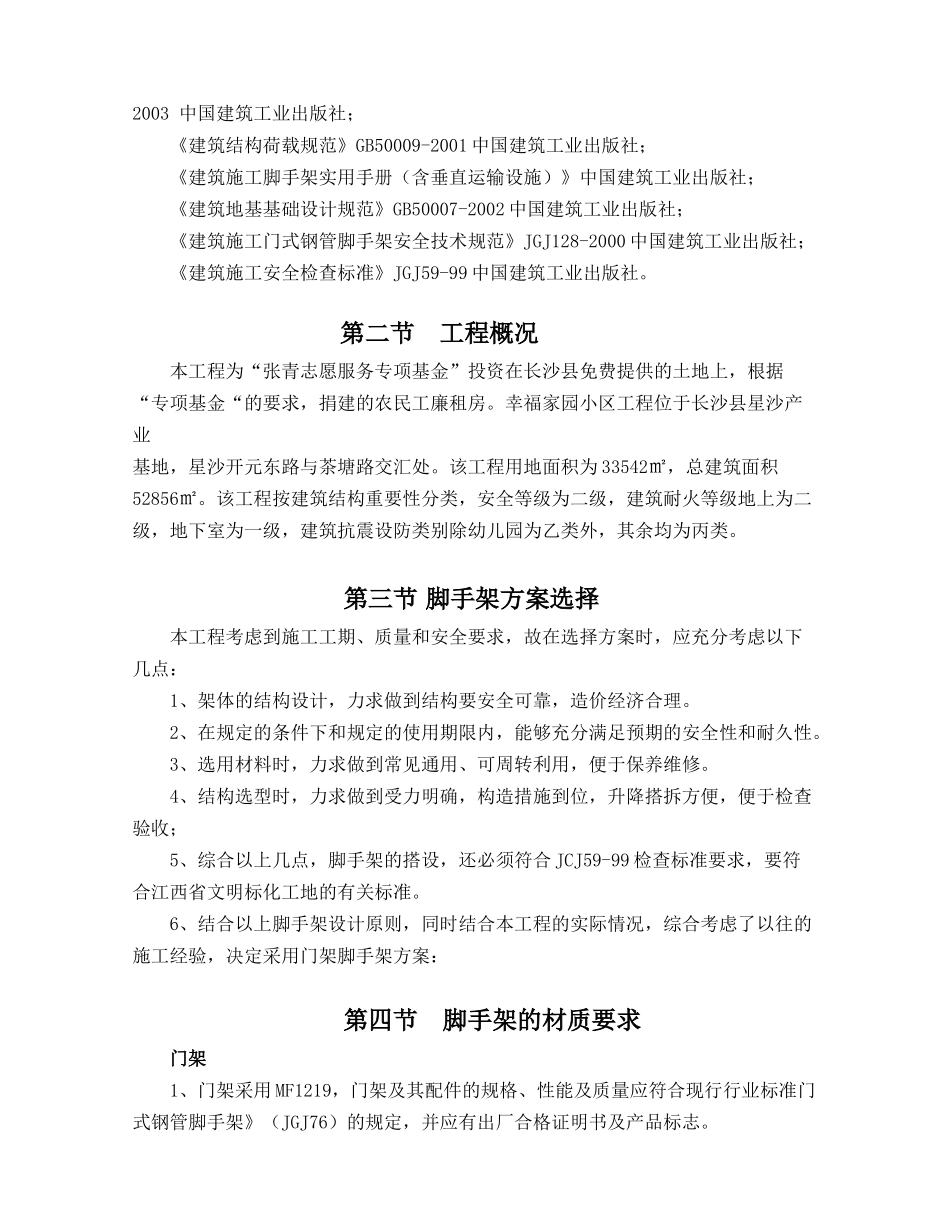

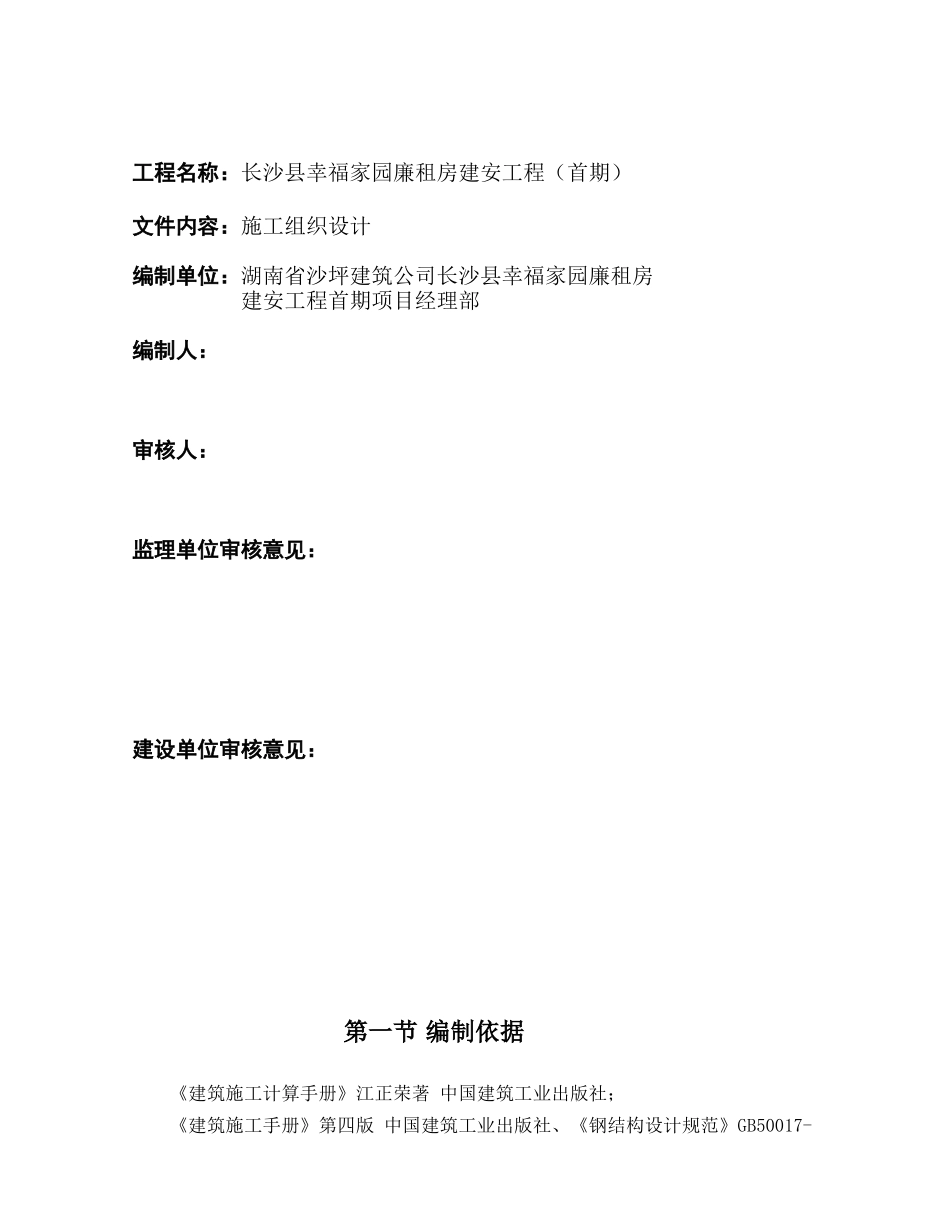

幸福家园廉租房建安工程建设项目（首期）门式钢管脚手架搭设方案湖南省沙坪建筑公司长沙县幸福家园廉租房建安工程首期项目经理部二零零一零年十月审批页工程名称：长沙县幸福家园廉租房建安工程（首期）文件内容：施工组织设计编制单位：湖南省沙坪建筑公司长沙县幸福家园廉租房建安工程首期项目经理部编制人：审核人：监理单位审核意见：建设单位审核意见：第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。第二节工程概况本工程为“张青志愿服务专项基金”投资在长沙县免费提供的土地上，根据“专项基金“的要求，捐建的农民工廉租房。幸福家园小区工程位于长沙县星沙产业基地，星沙开元东路与茶塘路交汇处。该工程用地面积为33542㎡，总建筑面积52856㎡。该工程按建筑结构重要性分类，安全等级为二级，建筑耐火等级地上为二级，地下室为一级，建筑抗震设防类别除幼儿园为乙类外，其余均为丙类。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合江西省文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用门架脚手架方案：第四节脚手架的材质要求门架1、门架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明书及产品标志。2、周转使用门架及配件的维修保养或报废，可按门架及配件的质量分A、B、C、D四类，对每类按不同情况作出保养、修理保养、试验后确定类别和报废处理等四种不同处理方法。A类属于外观检查有轻微变形、损伤和锈蚀，不影响正常使用和安全承载。所以，门架及配件在清除表面粘附砂浆、泥土等污物，除锈后可以使用，重新油漆属于经常性的保养工作。B类属于外观检查有一定程度变形、损伤、锈蚀，用肉眼或器具测量可见，该类门架及配件将影响正常使用和安全承载，所以应经矫直、平整、更换不见、修复、补焊、防锈、油漆等修理工作后方能继续使用；该类别除锈、油漆指用砂纸、铁刷等将锈除去，重新涂刷油漆。C类指有片状剥落，锈蚀面积大（达总表面面积的50％以上），有修坑，但无贯穿锈洞等严重锈蚀现象，这类门架及配件不能由外观确定承载力，而应由试验确定其承载力。承载力试验方法按现行国家标准《门式钢管脚手架》（JGJ76）中6.2及表6规定执行。D类为严重变形、损伤及锈蚀不可修复，或承载力补符合（JGJ76）规定的门架及配件应报废。损伤、裂纹，指主要受力杆件（立杆、很杆等）有裂纹等，非主要部位、零件裂纹损伤严重，修复后仍不能满足正常使用要求者。壁厚小于规定厚度，不满足承载力要求，属于不合格品。弯曲指局部弯曲变形严重的死弯、硬弯，平整后仍有明显伤痕，会造成承载力严重削弱者。锈蚀严重指有贯穿孔洞、大面积片状锈蚀及经试验承载力严重降低者。门架及配件重量类别判定方法按《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000附表A.2.1中规定项目判定。3、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用φ42×2.5mm焊接钢管，也可采用φ48×3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准《炭素结构钢》（GB/T700）中Q235A钢的规定...
