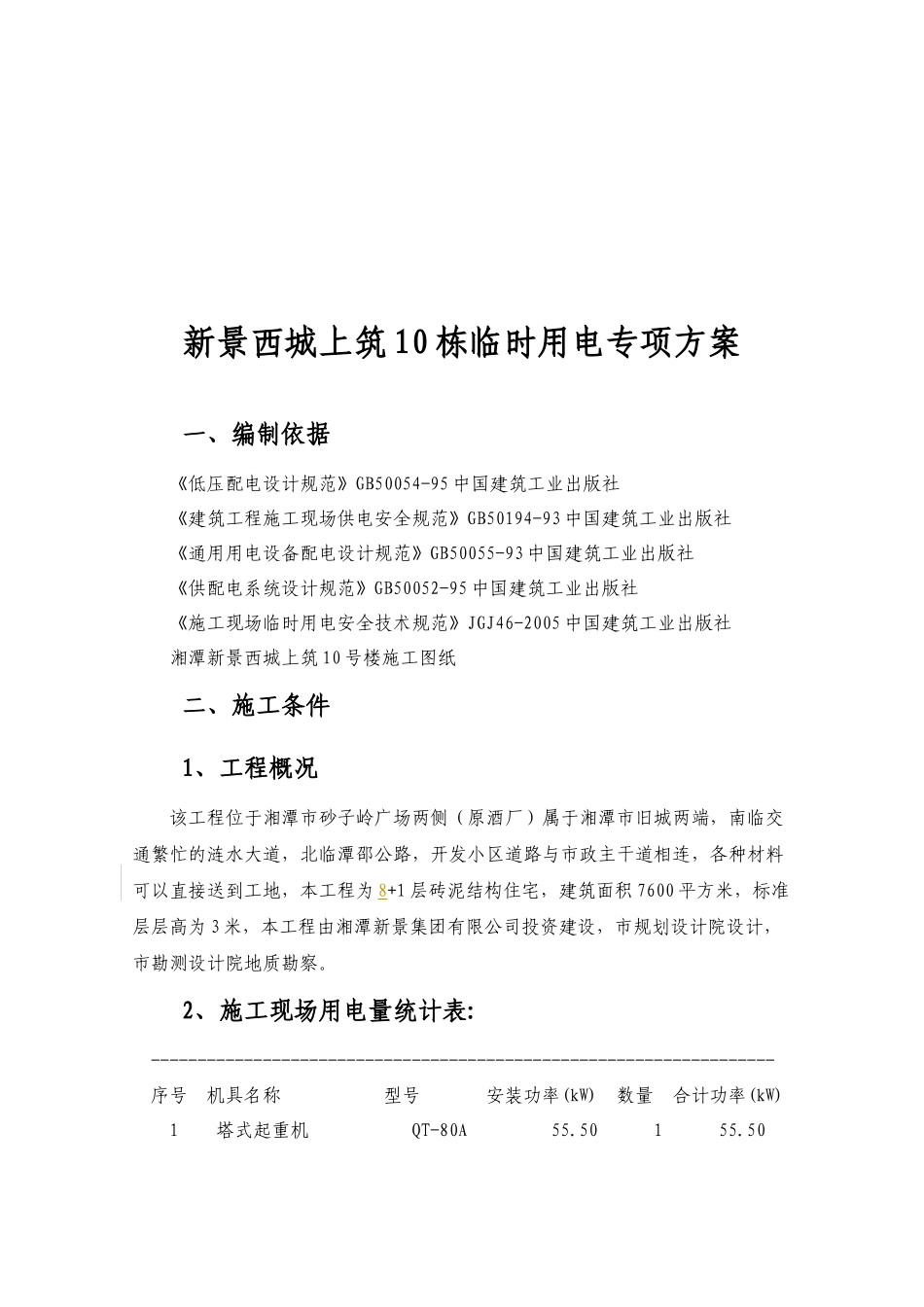

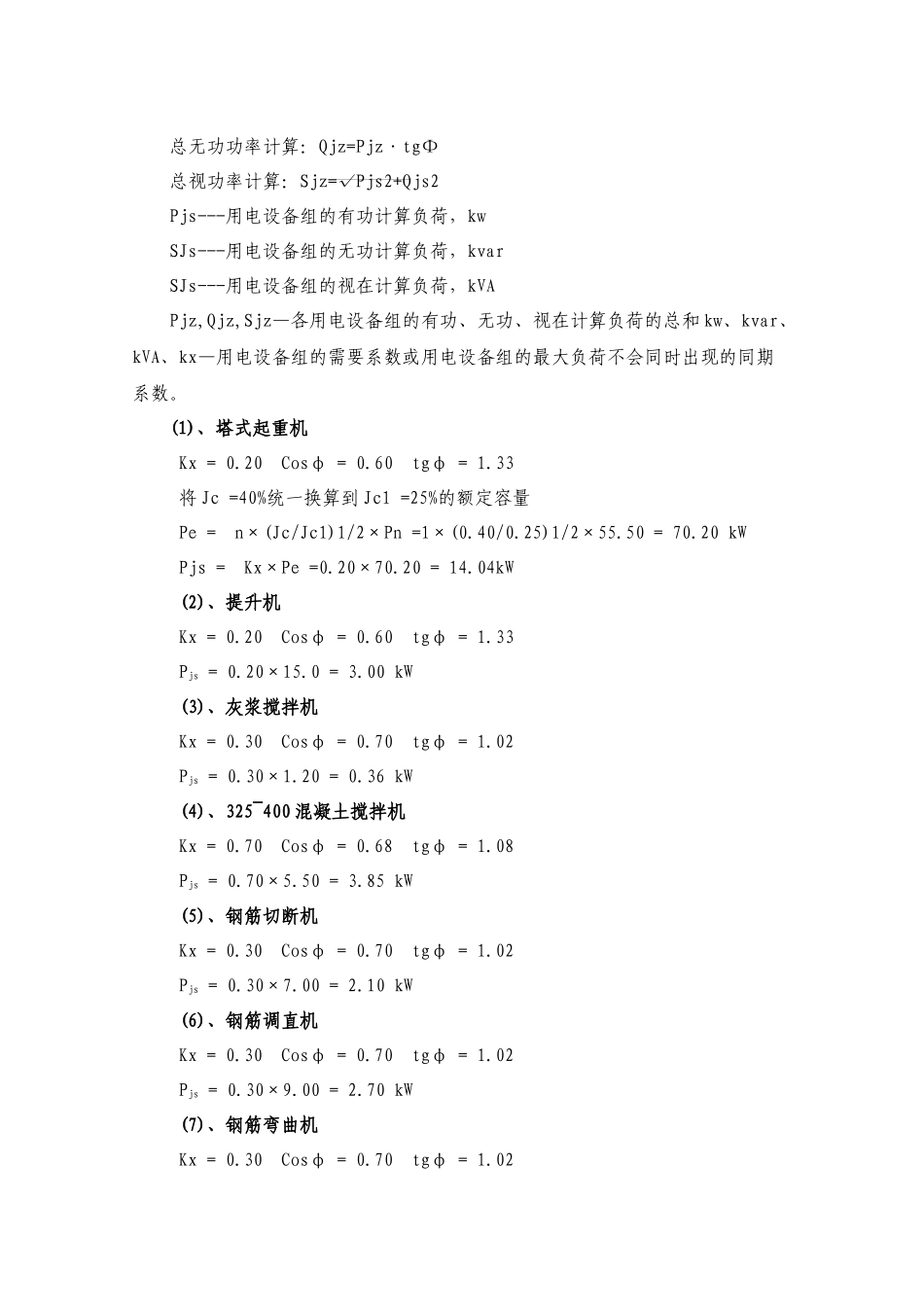

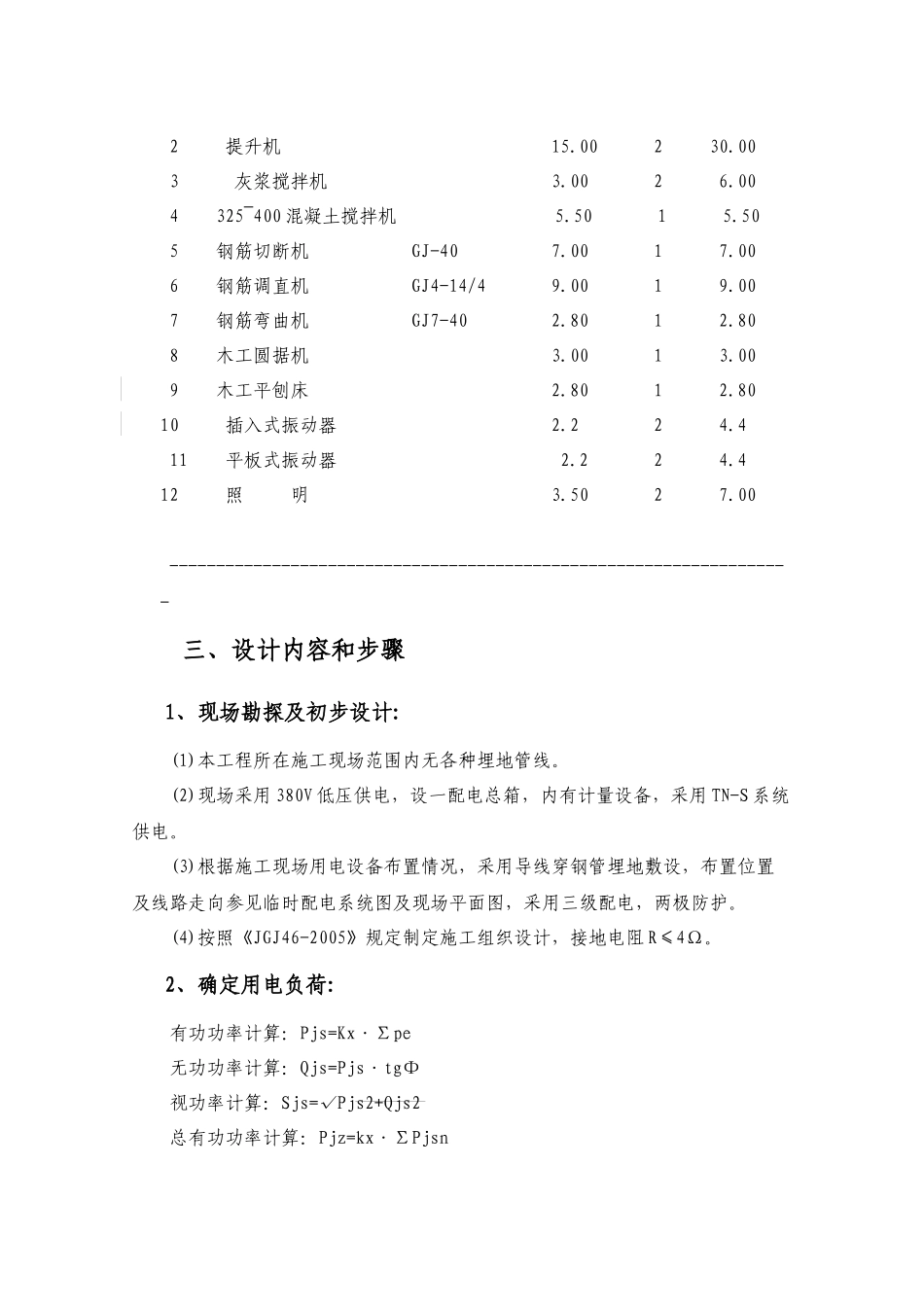

新景西城上筑10栋临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社湘潭新景西城上筑10号楼施工图纸二、施工条件1、工程概况该工程位于湘潭市砂子岭广场两侧（原酒厂）属于湘潭市旧城两端，南临交通繁忙的涟水大道，北临潭邵公路，开发小区道路与市政主干道相连，各种材料可以直接送到工地，本工程为8+1层砖泥结构住宅，建筑面积7600平方米，标准层层高为3米，本工程由湘潭新景集团有限公司投资建设，市规划设计院设计，市勘测设计院地质勘察。2、施工现场用电量统计表:-------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT-80A55.50155.502提升机15.00230.003灰浆搅拌机3.0026.004325~400混凝土搅拌机5.5015.505钢筋切断机GJ-407.0017.006钢筋调直机GJ4-14/49.0019.007钢筋弯曲机GJ7-402.8012.808木工圆据机3.0013.009木工平刨床2.8012.8010插入式振动器2.224.411平板式振动器2.224.412照明3.5027.00-------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:有功功率计算：Pjs=Kx·Σpe无功功率计算：Qjs=Pjs·tgΦ视功率计算：Sjs=√Pjs2+Qjs2总有功功率计算：Pjz=kx·ΣPjsn总无功功率计算：Qjz=Pjz·tgΦ总视功率计算：Sjz=√Pjs2+Qjs2Pjs---用电设备组的有功计算负荷，kwSJs---用电设备组的无功计算负荷，kvarSJs---用电设备组的视在计算负荷，kVAPjz,Qjz,Sjz—各用电设备组的有功、无功、视在计算负荷的总和kw、kvar、kVA、kx—用电设备组的需要系数或用电设备组的最大负荷不会同时出现的同期系数。(1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×55.50=70.20kWPjs=Kx×Pe=0.20×70.20=14.04kW(2)、提升机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×15.0=3.00kW(3)、灰浆搅拌机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.20=0.36kW(4)、325~400混凝土搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×5.50=3.85kW(5)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW(6)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×9.00=2.70kW(7)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×2.80=0.84kW(8)、木工圆据机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(9)、木工平刨床Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×2.80=0.84kW(10)、平板式振动器Kx=0.07Cosφ=0.70tgφ=1.02Pjs=0.70×4.40=3.08kW(11)、插入式振动器Kx=0.07Cosφ=0.70tgφ=1.02Pjs=0.70×4.40=3.08kW(12)、照明Kx=0.30Cosφ=0.40tgφ=2.29将Jc=40%统一换算到Jc1=70%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.40/0.70)1/2×3.50=5.29kWPjs=Kx×Pe=0.30×5.29=1.59kW(11)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(14.04+3.00+0.36+3.85+2.10+2.70+0.84+0.90+0.84+3.08+3.08+1.59)=36.38kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(18.72+3.99+0.37+4.15+2.14+2.75+0.86+0.92+0.86+3.14+3.143.64)=44.68kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(36.382+44.682)1/2=57.616kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=57.616/(1.732×0.38)=87.54A根据计算的总的视在功率查有关资料，选择三相电力变压器，业主已向供电部门报批大容量变电箱能够满足施工要求...
