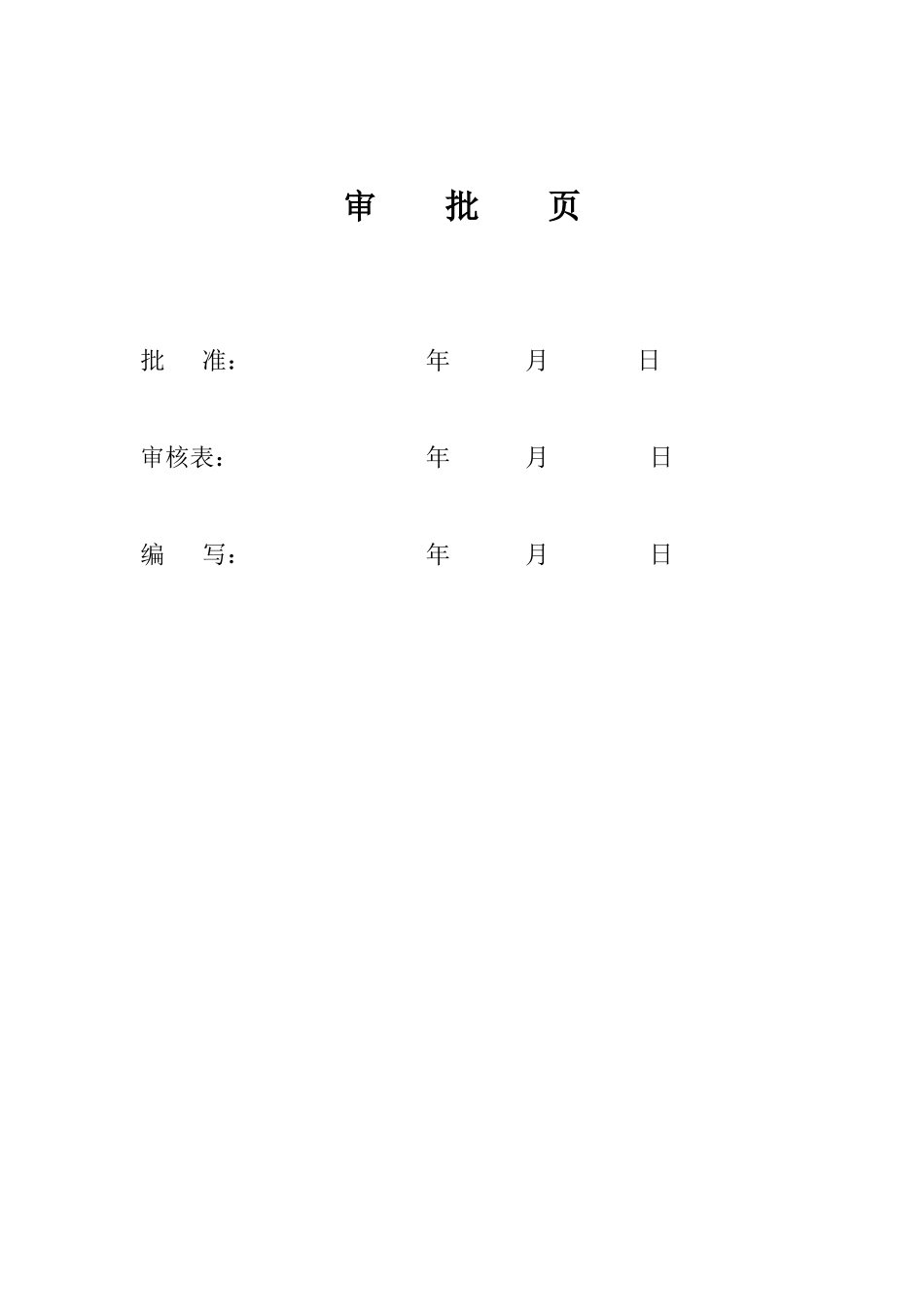

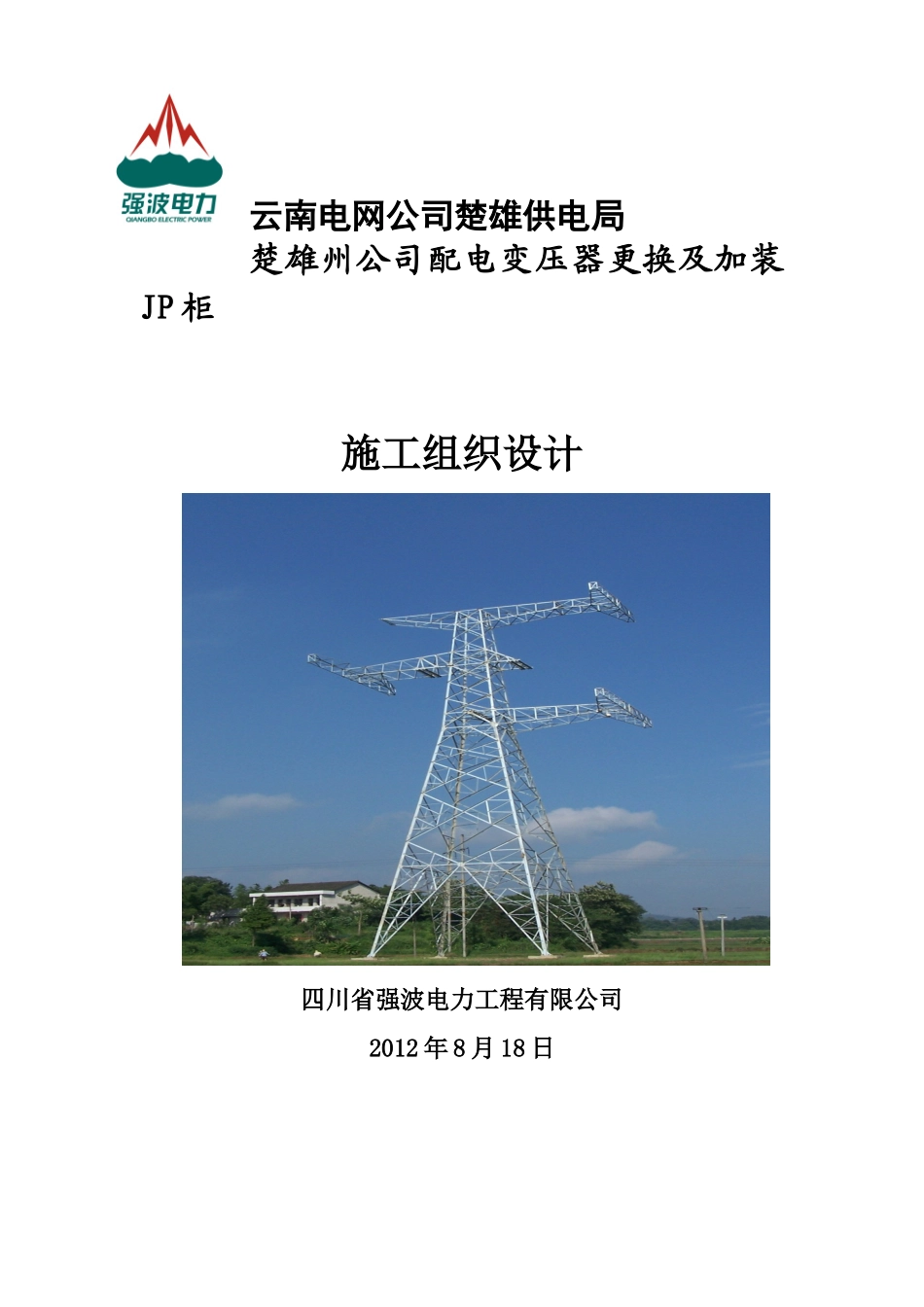

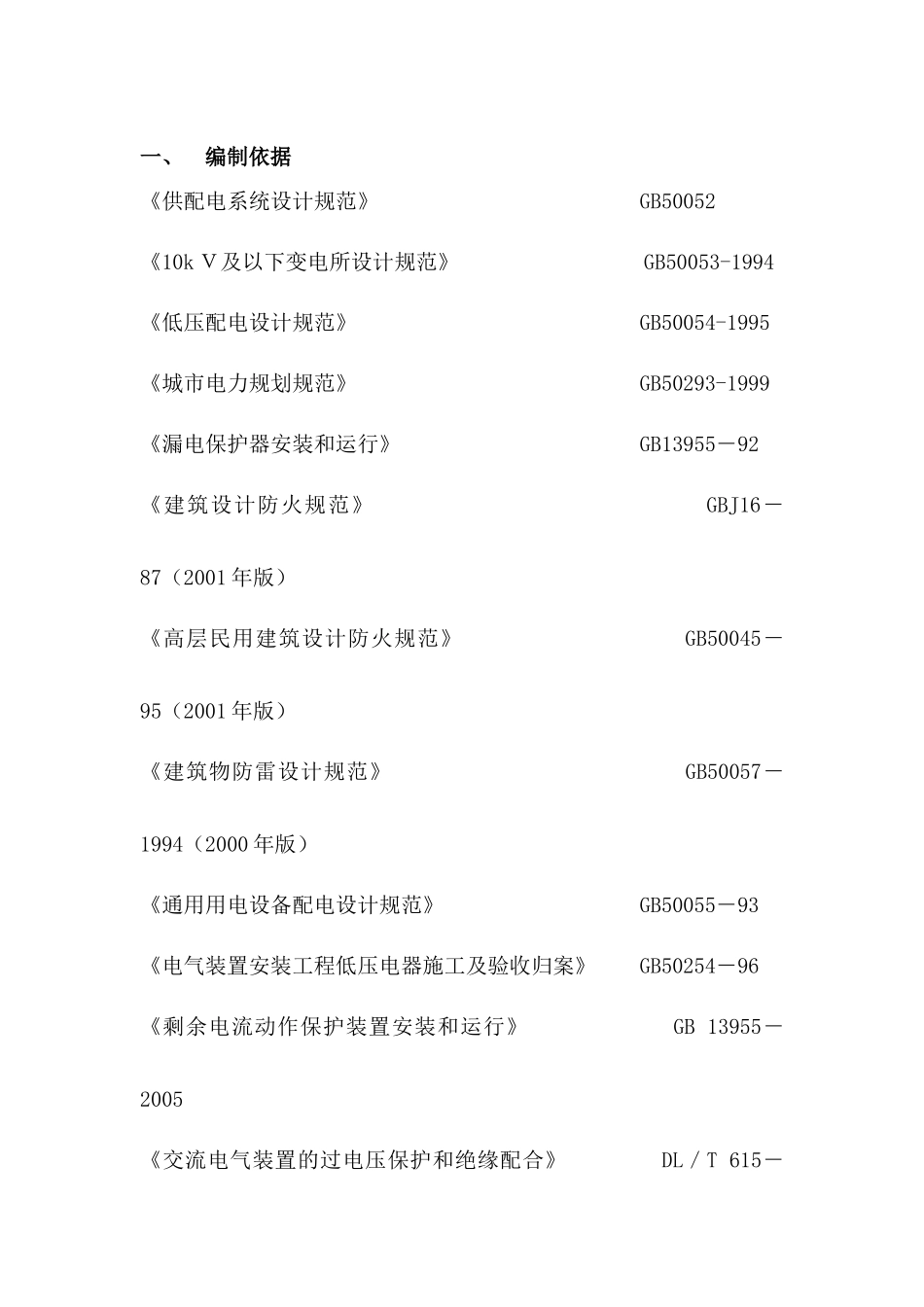

云南电网公司楚雄供电局楚雄州公司配电变压器更换及加装JP柜施工组织设计四川省强波电力工程有限公司2012年8月18日审批页批准：年月日审核表：年月日编写：年月日一、编制依据《供配电系统设计规范》GB50052《10kＶ及以下变电所设计规范》GB50053-1994《低压配电设计规范》GB50054-1995《城市电力规划规范》GB50293-1999《漏电保护器安装和运行》GB13955－92《建筑设计防火规范》GBJ16－87（2001年版）《高层民用建筑设计防火规范》GB50045－95（2001年版）《建筑物防雷设计规范》GB50057－1994（2000年版）《通用用电设备配电设计规范》GB50055－93《电气装置安装工程低压电器施工及验收归案》GB50254－96《剩余电流动作保护装置安装和运行》GB13955－2005《交流电气装置的过电压保护和绝缘配合》DL／T615－1997《交流电气装置的接地》DL／T621－1997二、工程概况2.1工程概述1.东瓜供电所更换过负荷的6台配电变压器，原有的6台50kVA的配电变压器已过载，难以继续满足供电需求，需要更换为160kVA,并加装JP柜，绝缘化处理。具体为（1）陈家冲公变，（2）东瓜庄运河片公变，（3）水河一队公变，（4）水河三队公变，（5）王六村公变，（6）毛草坪公变。2.一平浪供电所10kV舍资II回线的舍资街区#1公变为200kVA变压器，供电半径过长，台变末端电压低，用户较多，变压器超负荷运行，变压器损耗高，更换为315kVA变压器，并加装315kVA的JP柜一套，绝缘化处理。3.一平浪供电所林场公变加装200kVA的JP柜一套。4.武定分公司电力营销部6台配电变压器(含JP柜11台)，超载运行，需进行更换。插甸供电所10kV机关线4台（原变压器50kVA2台、80kVA1台、160kVA1台更换为100kVA2台、160kVA1台、250kVA1台）；田心供电所10kV田心线2台（原变压器160kVA1台、63kVA1台更换为315kVA1台、160kVA1台）。工程总工期：2012年11月20前完成。2.2工程特点本工程主要特点是施工区域较广，影响范围广；施工难度、协调配合量大，一定程度上影响了用户用电、办工用电，针对这些特点需精心组织，合理安排，文明施工才能按期完成工程任务。2.3施工特点针对工程的施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工及降低成本、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。三、总体目标3.1质量目标我公司本着“追求质量卓越、信守合同承诺、保持过程受控、交付满意工程”的质量方针，切实按照《建筑法》、《建设工程质量管理条例》，严把每道工序的质量关，精心组织、严格管理，创出精品。我们的质量目标是：分项工程合格率100%，外观合格率100%以上，严格实施质量、工期、成本控制，优质、安全、如期完成工程。3.2工期目标我们将加大投入，精心组织施工，将工期尽量缩短，并按照合同中的约定，立即进行施工人员和机械的准备，确保在建设单位签发开工令之日起，30天内完成本工程施工任务（。3.3安全目标安全生产目标：在本工程施工中，我公司将严格贯彻“安全第一，预防为主”的方针，遵守国家、建设部颁发的各项法规和、公司的各项规定，杜绝死亡、重伤、火灾、中毒、倒塌事故，严格按建设部制定的“一标五规范”组织施工，创建安全生产、标准化现场。制定本项目各工序、工种的安全操作规则，以杜绝重大伤亡事故的发生，把轻伤事故频率控制在1‰内。3.4文明施工目标我公司将严格按关于文明施工管理条例和公司相关工程项目综合管理达标规定、电力行业管理规定进行现场文明施工管理，场内各种材料堆码成垛，实行无垃圾管理，保持场容环境卫生，创公司文明施工现场。为建设单位用户提供一流服务；同建设单位、用户及相关单位保持良好的合作关系。四、施工前期准备4.1施工准备4.1.1项目部机构组织机构如下图所示：项目经理潘国礼项目负责人张育勋技术负责人杨六全兼职安全员项目二级质检员项目材料员技术员资料员一次线班运输班二次班综合班调试班4.1.2项目部主要人员的职责明确岗位职责的主要目的是为了能够更好地解决责、权、利的关系，充分调动职工的积极性，形成激励机制、动力机制、自我约束机制，促进施工处内部...
