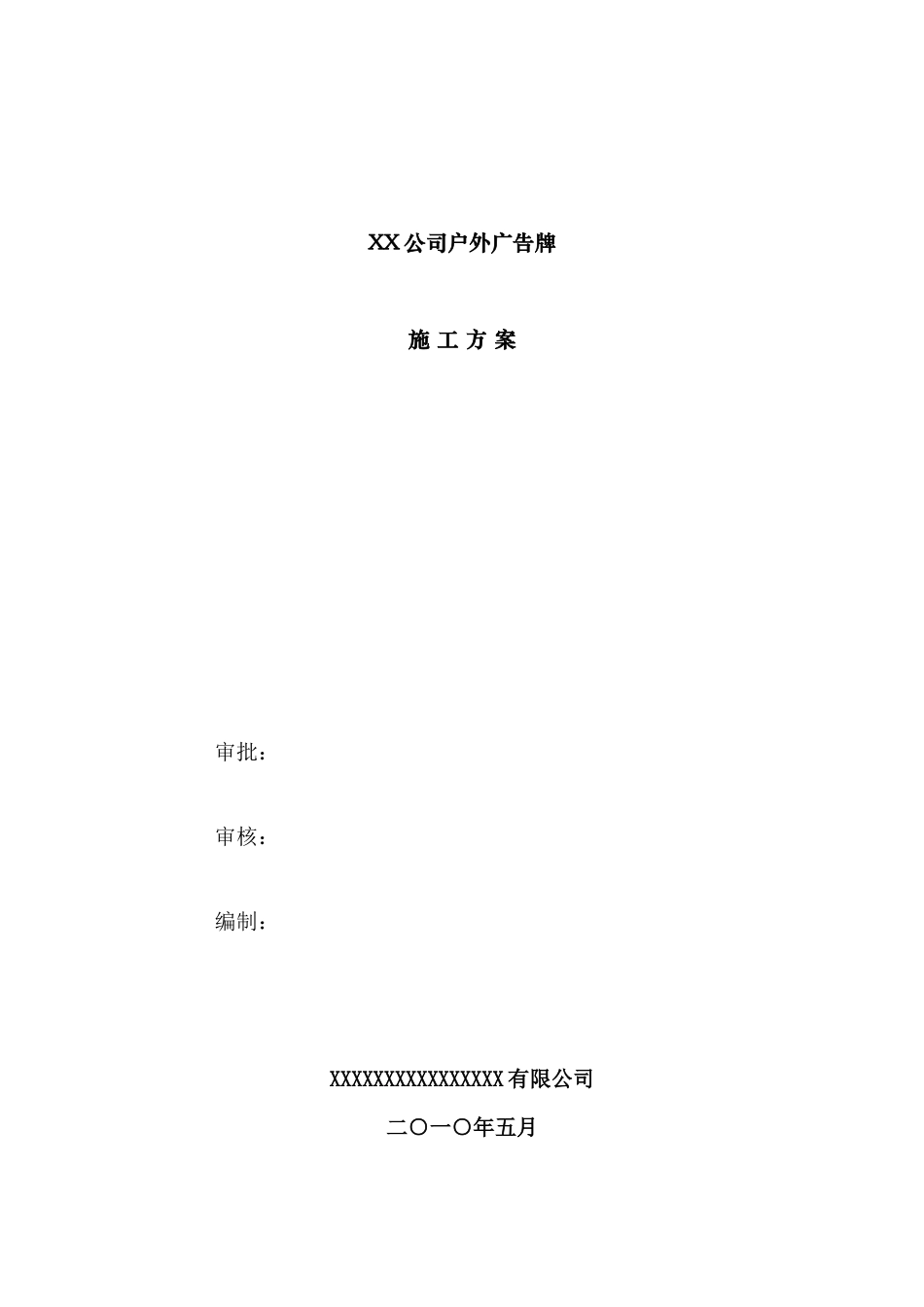

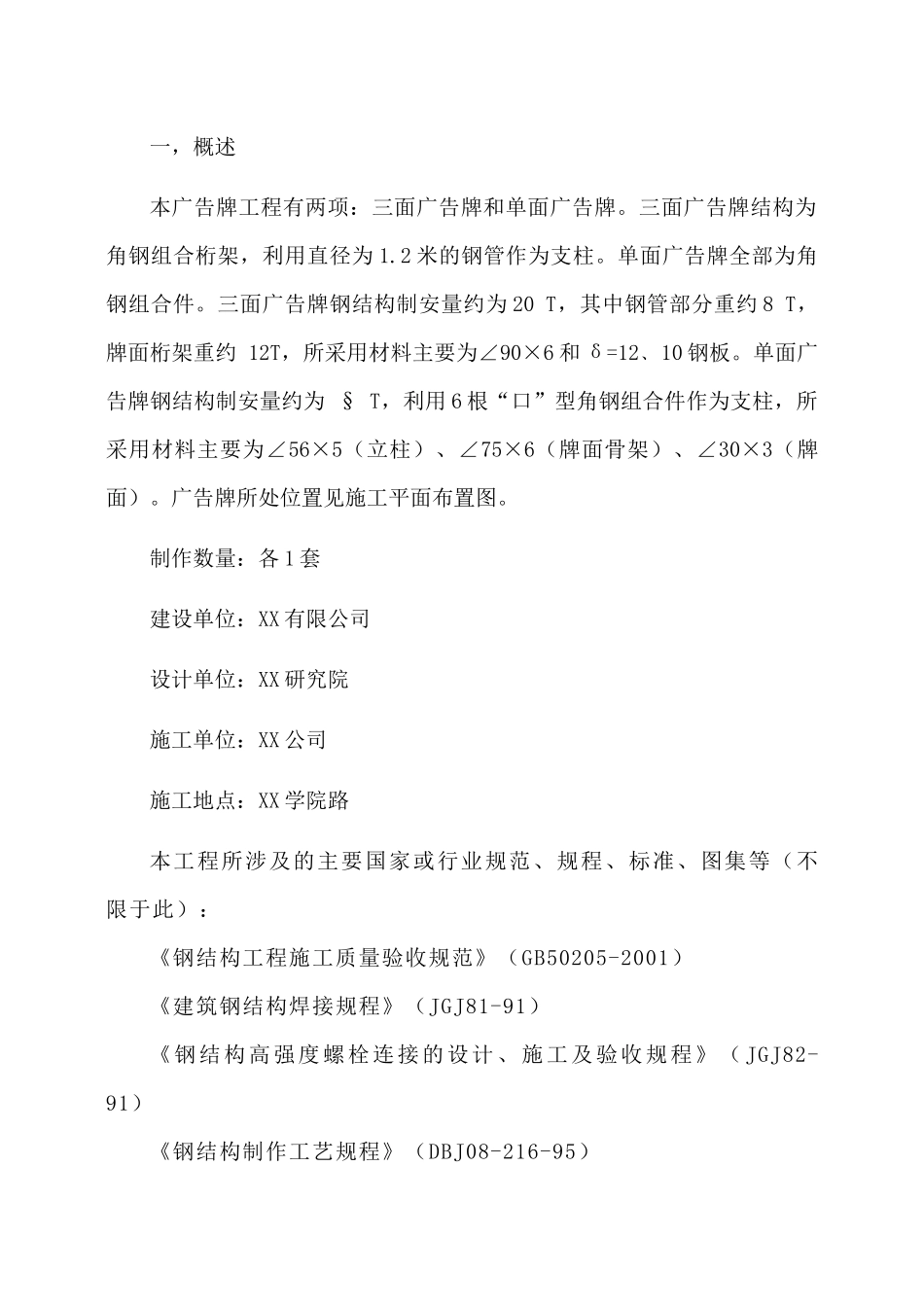

XX公司户外广告牌施工方案审批：审核：编制：XXXXXXXXXXXXXXXX有限公司二○一○年五月一，概述本广告牌工程有两项：三面广告牌和单面广告牌。三面广告牌结构为角钢组合桁架，利用直径为1.2米的钢管作为支柱。单面广告牌全部为角钢组合件。三面广告牌钢结构制安量约为20T，其中钢管部分重约8T，牌面桁架重约12T，所采用材料主要为∠90×6和δ=12﹑10钢板。单面广告牌钢结构制安量约为§T，利用6根“口”型角钢组合件作为支柱，所采用材料主要为∠56×5（立柱）、∠75×6（牌面骨架）、∠30×3（牌面）。广告牌所处位置见施工平面布置图。制作数量：各1套建设单位：XX有限公司设计单位：XX研究院施工单位：XX公司施工地点：XX学院路本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）：《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-91）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《钢结构制作工艺规程》（DBJ08-216-95）《冷弯薄壁型钢结构技术规范》（GBJ18-87）《压型金属板设计施工规程》（YBJ216-88）二，广告牌制作1．生产准备根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。钢结构工程所采用的连接材料和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。放样需要用的工具：尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。放样以1:1的比例（预留5毫米切割余量）在样板上弹出大样2．卷管制作制作工艺过程及技术要求：⑴放样。钢板卷管先算出其周长后直接下料。⑵卷管加工A钢管卷制过程要校圆，校圆所用样板的弧长应为管子周长的1/6—1/4；样板与管内臂的不贴合间歇应符合下列规定：①对接纵缝处不得大于壁厚的10℅加2mm，且不大于3mm；2离管端200mm的对接纵缝不得大于2mm；③其他部位不得大于2mm；B卷管对接焊缝的内壁错边量不超过壁厚的10℅，且不大于3mmC卷管端面与中心线的垂直偏差不得大于管子外径的1℅，且不大于3mm。平直度偏差不大于1mm/m。⑶卷管焊接A卷管焊接坡口形式，采用Y型或V型坡口形式，坡口尺寸必须符合设计和规范要求。B坡口加工采用氧乙炔火焰加工方法，加工完后除去坡口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。C焊缝质量要求:卷管对接焊缝二级，超声波检测，20%抽查；其它帖角焊缝三级；验收标准GB50205—2001D手工焊，采用J422焊条，符合标准GB/114957-94⑷卷管除锈当图纸无要求时，卷管除锈采用机械除锈，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并将表面清理干净。⑸卷管按6米一段在卷制车间拼装焊接，待拉到现场后再组对成整体，然后进行吊装(6)卷管防腐卷管涂料防腐施工按下列要求进行：1)管道防腐需在晴天进行，施工环境温度以15～30℃为宜，施工时应通风良好，以便漆膜充分干燥。在前一道漆实干前不得涂第二道漆。全部涂层完成后，一般需自然干燥七昼夜以上方可使用。不得在雨、雾、雪天进行室外施工。2)每防腐完一层，应进行检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否则应进行处理。3)涂层的施工方法，采用人工涂刷，涂刷时，层间应纵横交错，每层应往复进行。涂层应均匀，不得漏涂。4)卷管安装后，接口和运输、安装损伤处必须进行补防腐。补防腐层结构和材料均应与原管道防腐相同。补口、补伤处的泥土、油污、铁锈等均应清除干净呈现钢灰色。3．广告牌桁架制作按1：1进行放样，角钢采用氧乙炔火焰切割，除去切口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。三，广告牌安装三面安装顺序：卷管立柱吊装→广告牌骨架现场组装→广告牌骨架吊装→广告牌骨架与卷管立柱焊接→灯架及其它构件安装单面安装顺序：立柱吊装→广告牌骨架安装→广告牌牌面安装→零星构件安装1.基础复查和放线。施工前，安排相关技术人员同测量人员对基础进行复核，基础...
