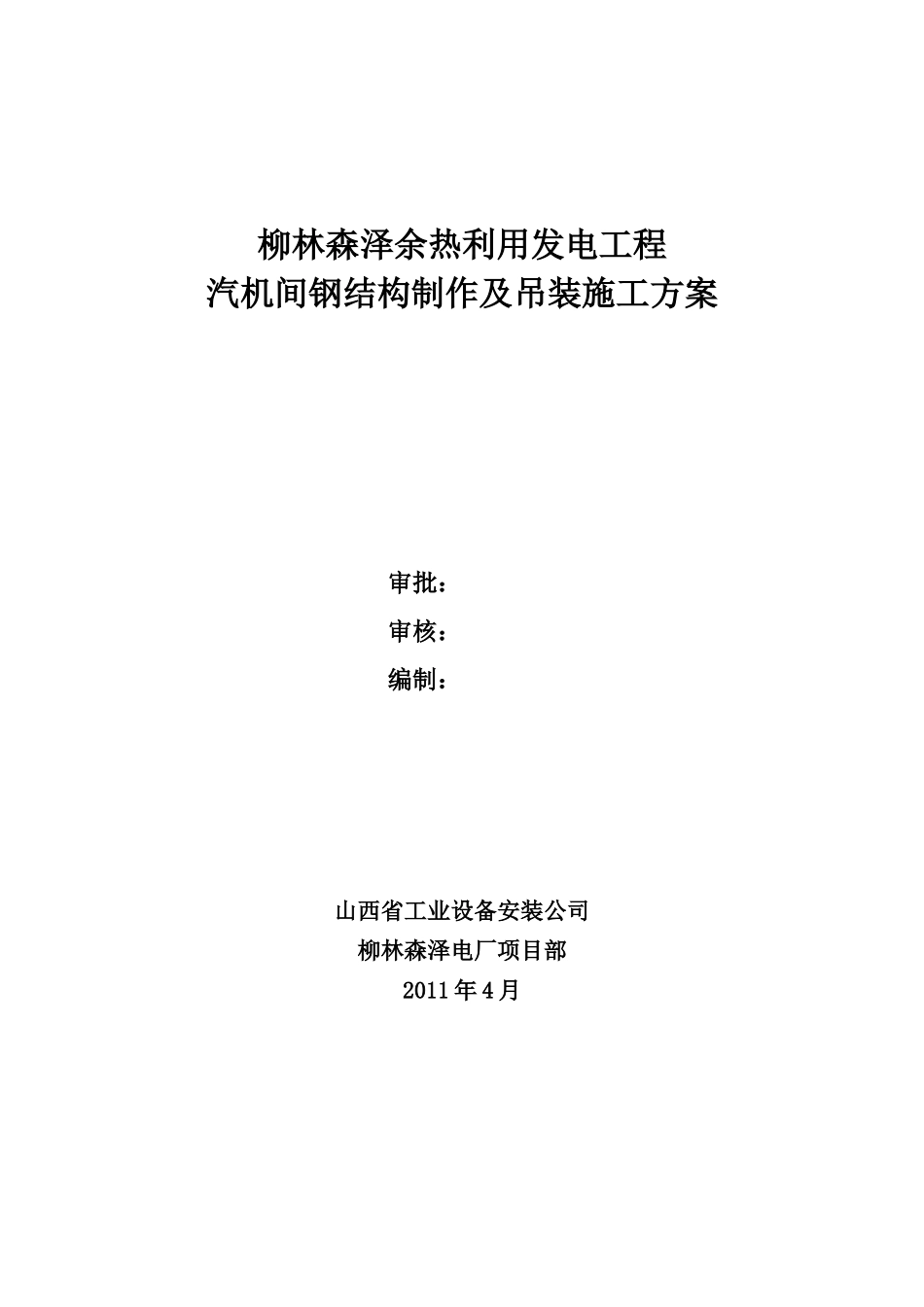

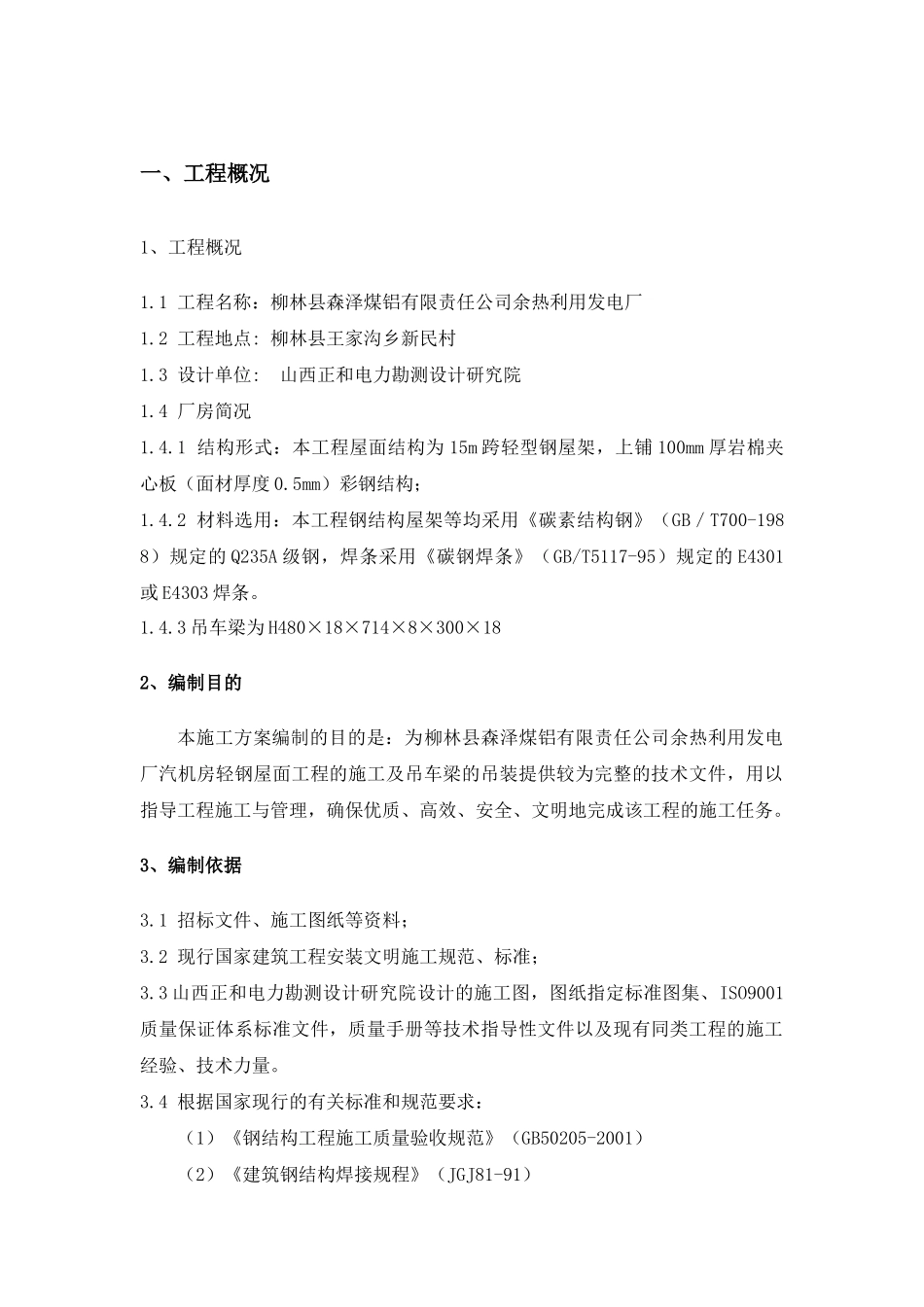

柳林森泽余热利用发电工程汽机间钢结构制作及吊装施工方案审批：审核：编制：山西省工业设备安装公司柳林森泽电厂项目部2011年4月目录一、工程概况二、施工技术措施三、质量保证措施四、安全施工保证措施五、文明施工保证措施六、工期保证措施一、工程概况1、工程概况1.1工程名称：柳林县森泽煤铝有限责任公司余热利用发电厂1.2工程地点:柳林县王家沟乡新民村1.3设计单位:山西正和电力勘测设计研究院1.4厂房简况1.4.1结构形式：本工程屋面结构为15m跨轻型钢屋架，上铺100mm厚岩棉夹心板（面材厚度0.5mm）彩钢结构；1.4.2材料选用：本工程钢结构屋架等均采用《碳素结构钢》（GB／T700-1988）规定的Q235A级钢，焊条采用《碳钢焊条》（GB/T5117-95）规定的E4301或E4303焊条。1.4.3吊车梁为H480×18×714×8×300×182、编制目的本施工方案编制的目的是：为柳林县森泽煤铝有限责任公司余热利用发电厂汽机房轻钢屋面工程的施工及吊车梁的吊装提供较为完整的技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的施工任务。3、编制依据3.1招标文件、施工图纸等资料；3.2现行国家建筑工程安装文明施工规范、标准；3.3山西正和电力勘测设计研究院设计的施工图，图纸指定标准图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。3.4根据国家现行的有关标准和规范要求：（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑钢结构焊接规程》（JGJ81-91）（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《钢结构制作工艺规程》（DBJ08-216-95）4、工程特点构件品种多：本工程汽机间屋面钢结构包括：8榀钢屋架、6榀钢天窗架、4榀固定端水平桁架、6榀钢柱间支撑、若干连接支撑。因各种钢构件均需在加工场集中加工制作，然后运输至施工现场，各种构配件必须有组织、有计划按图纸要求分类编号，做到有条不紊。5、准备阶段5.1实施目标为充分发挥企业优势，科学组织安装作业，我们将选派高素质的施工负责人及工程技术管理人员。按项目法施工管理，严格执行ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标:5.1.1质量等级：一次交验合格5.1.2安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾事故的发生，创文明标准化工地。5.1.3科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。5.2施工准备工作5.2.1原材料供应阶段：对进场原材料进行严格检查验收，所有原材料的必须符合设计要求，并符合ISO9001质量标准要求。5.2.2材料市场未能采购到的部分材料，应积极同业主联系，在业主签字认可的情况下遵循等强度代换原则方可使用。5.2.3所有采购材料必须索取材料分析单，检验书等合格证明文件。5.2劳动力、机械配置二、施工技术措施1、钢结构下料1.1根据安装顺序要求进行构件的制作，预制顺序为柱间支撑、钢屋架、固定端水平桁架、支撑、钢天窗架等。1.2放样、号料、切割1.2.1放样和号料应根据制作工艺要求预留制作和安装时的焊接收缩余量及切割、刨边等加工余量，放样应采用经过计量鉴定的钢尺，尺寸划线先量全长后分尺寸，不得分段丈量相加避免偏差累积。1.2.2放样的允许偏差见下表：放样和样板（杆）的允许偏差（mm）项目允许偏差平行线距离和分段尺寸±0.5对角线差1.0宽度、长度±0.5加工样板角度±201.2.31:1大样经自检合格,并经项目部、监理工程师验收符合设计、规范要求后，方可根据大样进行各杆件、节点板的号料、切割；1.2.4气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。1.2.5气割的允许偏差符合下表的规定项目允许偏差（mm）零件宽度长度±3.0切割面平面度0.05t且不大于2.0割纹深度0.3局部缺口深度1.0注：t为切割面厚度1.2.6坡口加工应严格按图施工1.2.7钢材在环境温度低于—16℃时不得进行冷矫正，矫正后的钢材表面不得有明显的凹面与损伤、划痕，划痕深度不得大于0.5mm，...
