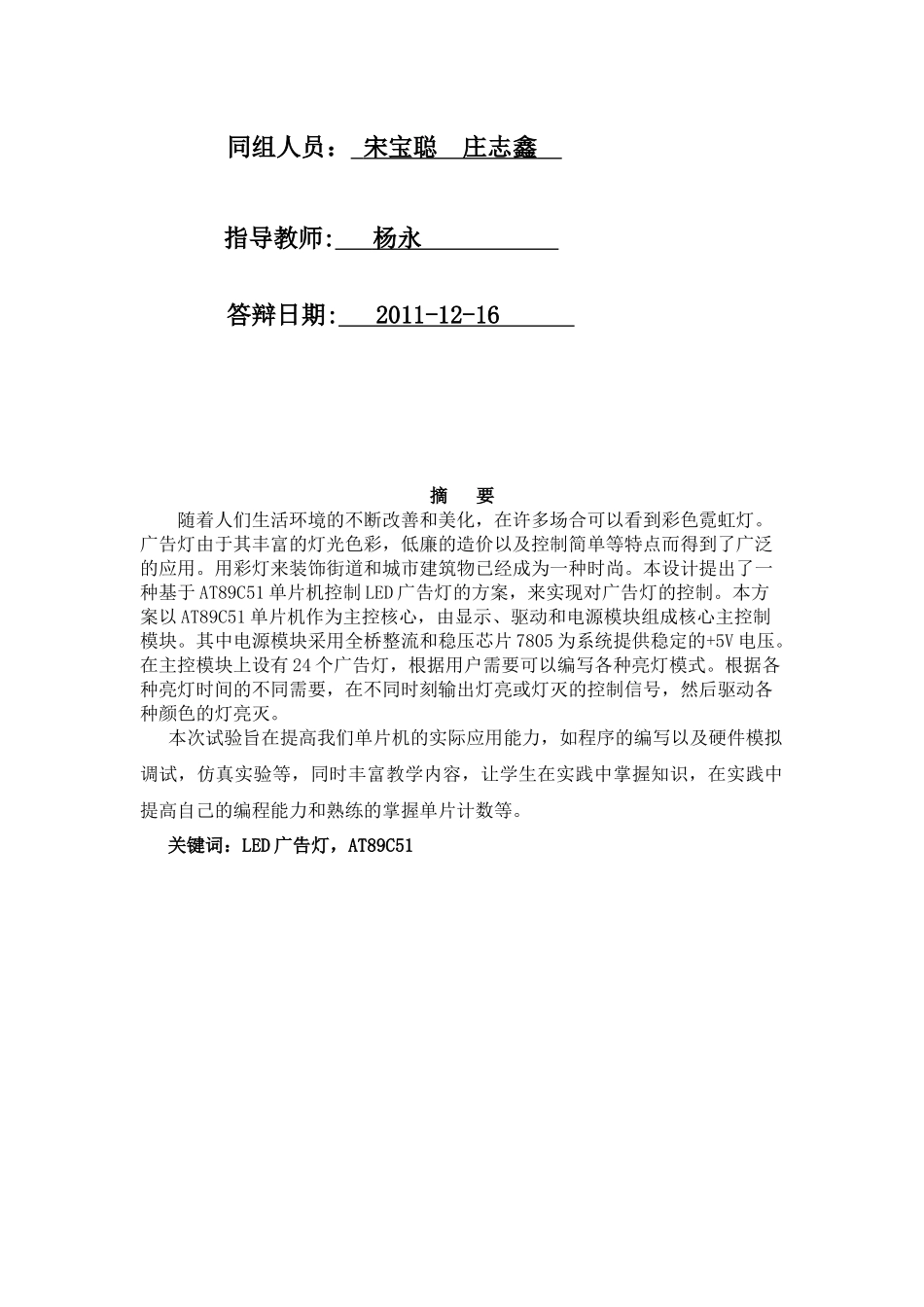

单片机原理及应用综合实训报告题目:广仁驾校LED广告灯院别:机电学院专业:09机电本姓名:杨海鹏学号:2009094243011同组人员：宋宝聪庄志鑫指导教师:杨永答辩日期:2011-12-16摘要随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。广告灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用。用彩灯来装饰街道和城市建筑物已经成为一种时尚。本设计提出了一种基于AT89C51单片机控制LED广告灯的方案，来实现对广告灯的控制。本方案以AT89C51单片机作为主控核心，由显示、驱动和电源模块组成核心主控制模块。其中电源模块采用全桥整流和稳压芯片7805为系统提供稳定的+5V电压。在主控模块上设有24个广告灯，根据用户需要可以编写各种亮灯模式。根据各种亮灯时间的不同需要，在不同时刻输出灯亮或灯灭的控制信号，然后驱动各种颜色的灯亮灭。本次试验旨在提高我们单片机的实际应用能力，如程序的编写以及硬件模拟调试，仿真实验等，同时丰富教学内容，让学生在实践中掌握知识，在实践中提高自己的编程能力和熟练的掌握单片计数等。关键词：LED广告灯，AT89C51目录2.2电源模块.......................8第一章程序设计方案1硬件电路设计（1）AT89C51是一种带4K字节可编程可擦除只读存储器（FPEROM—FalshProgrammableandErasableReadOnlyMemory）的低电压，高性能CMOS8位微处理器。AT89C51采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案.主要特性：·与MCS-51兼容·4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：10年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路图1AT89C51引脚功能图（2）管脚功能说明，如图1所示（3）振荡器电路：XTAL1和XTAL2分别为反向放大器的输入和输出。该反向放大器可以配置为片内振荡器，和片外振荡器两种。本系统采用的是内部振荡方式，其外接晶振采用12MHz，电容C1、C2采用30pF，此时的机器周期的1us2．软件设计整个系统的功能是由硬件电路配合软件来实现的，当硬件基本定型后，软件的功能也就基本定下来了。从软件的功能不同可分为两大类：一是监控软件（主程序），它是整个控制系统的核心，专门用来协调各执行模块和操作者的关系。二是执行软件（子程序），它是用来完成各种实质性的功能如测量、计算、显示等。每一个执行软件也就是一个小的功能执行模块。这里将各执行模块一一列出，并为每一个执行模块进行功能定义和接口定义。各执行模块规划好后，就可以规划监控程序了。首先要根据系统的总体功能选择一种最合适的监控程序结构，然后根据实时性的要求，合理地安排监控软件和各执行模块之间地调度关系。（1）主程序方案开始系统初始化调用串口发送子程序返回串口发送子程序发送三字节发送主程序调用了3个子程序，分别是流水等状态子程序、串口发送子程序、延时子程序。主程序结构组成首先对主程序设置中断入口地址，设置好以后调用流水灯状态子程序，调用成功以后进行发送信息，用于显示模块显示，延时子程序。将各个功能程序以子程序的形式写好，当写主程序的时候，只需要调用子程序，然后在寄存器的分配上作一下调整，消除寄存器冲突和I/O冲突即可。程序应该尽可能多的使用调用指令代替跳转指令。因为跳转指令使得程序难以看懂各程序段之间的结构关系。而调用指令则不同，调用指令使得程序结构清晰，无论是修改还是维护都比较方便。将功能程序段写成子程序的形式，除了方便调用之外，还有一个好处那就是以后写程序的时候如果要用到，就可以直接调用这个单元功能模块。其主程序流程图如图3.1所示,串口发送子程序如图3.2所示。系统程序见附录一图2主程序流程图延时返回图3串口发送子程序3．软件调试在完成了硬件和软件设计后，可借助单片机仿真开发装置进行软、硬件调试工作...
