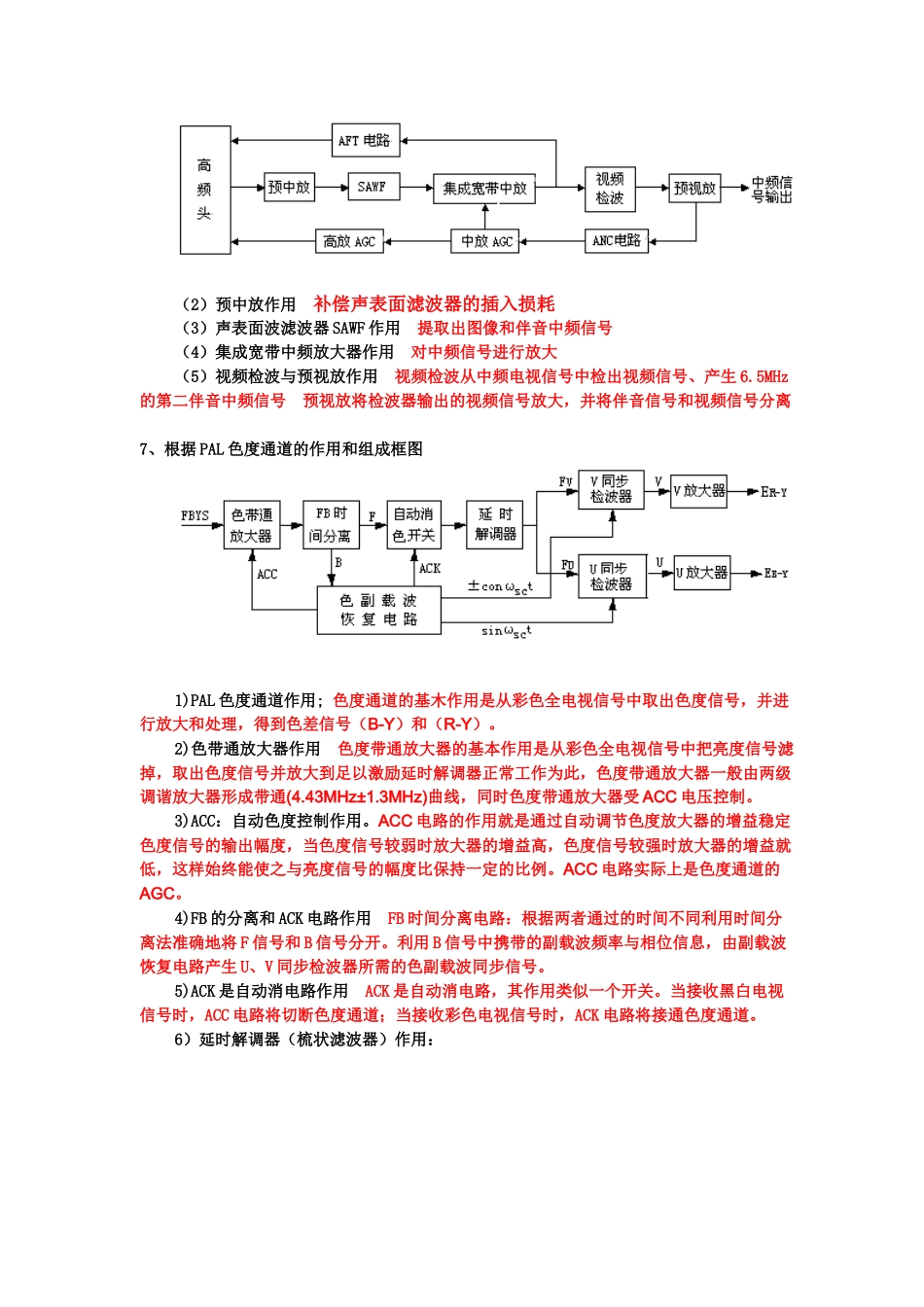

1、高频头的组成有4部分:它们是输入回路、高频放大电路、本机振荡电路、混频电路①选台是选择什么?选出所要接收的频道信号而抑制掉邻近频道和其他的干扰信号。②高频放大放大什么?。放大接收到的微弱高频电视信号。③产生本机振荡信号频率高多少?；④变频获得各种中频信号：即图像中频信号：fPI＝fo-fP＝?38MHz第一伴音中频信号：fcI＝fo-fc＝?31.5MHz色度中频信号：fscI＝fo-fsc＝?4.43MHz2、根据PAL制彩色解码器的组成框图P461．彩色解码器的组成及作用（1）解码器、色度通道的作用是什么?将接收机视频检波器送来的彩色全电视信号还原为R、G、B三个基色信号，然后将三个基色信号送至彩色显像管以重显彩色图像。（2）解码器、解码矩阵的4部分是什么?：亮度信号处理电路、PAL制彩电解码电路、矩阵末级视放、同步分离3、根据亮度通道的框图分析1).从彩色全电视信号FBYS中将亮度信号YS分离出来，并进行放大，实现对图像亮度、对比度调节和质量改善等处理。是什么通道?亮度通道亮度通道中各部分的作用与原理2）4.43MHz陷波器：吸收亮度频带宽中的色度，已防亮色串扰。是什么陷波器作用?。4.43MHz陷波器图2.26副载波陷波（吸收）电路输入输出波形它的工作过程是：当接收黑白电视节目时，4.43MHz陷波器不工作，使黑白电视图像的清晰度不受影响；当接收彩色电视节目时，4.43MHz陷波器工作，滤除4.43MHz副载波信号，实现亮色分离。是什么电路?自动清晰度控制（ARC）电路3）防止4.43MHz陷波后造成图像轮廓不清晰现象是什么加重电路。?轮廓加重电路4）采用阻容耦合使亮度信号失去其直流分量，从而造成亮度与色度幅度比例失调，出现彩色失真等现像。恢复直流分量的方法是：在亮度通道加入箝位电路，将信号中的消隐电平（黑电平）箝位到给定的直流电位上，使直流分量得以恢复。通过改变箝位电平的高低，改变图像的亮度。是什么分量恢复电路作用?直流分量恢复电路5）保证亮度与色度信号同时到达矩阵电路，以重现正常的彩色图像。实际现象：由于亮度通道带宽大于色度通道带宽，使亮度信号先到达，而色度信号后到达，造成彩色镶边现象。措施：在亮度通道中加入一个0.6us延时线是什么信号延时电路?。亮度延时电路6）防止高压过高，束电流过大使使显像管荧光粉过早老化，以及高压电路过载，造成高压输出不稳定，甚至损坏电路元器件等现象。是什么信号延时电路自动亮度控制（ABL）电路4、根据同步分离与扫描系统的框图分析判定工作任务（1）从视频全电视信号中分离中行、场同步信号称什么电路。同步分离电路（2）全电视信号中分离复合同步信号称什么电路。同步分离电路（3）从复合同步信号中分离场同步信号称什么电路。积分电路2．扫描电路电路（1）扫描电路电路组成有２部分它们是什么电路：场扫描电路、行扫描电路（2）产生幅度足够，线性良好的场锯齿波电流。称什么电路。场扫描电路（3）产生幅度足够，线性良好的行锯齿波电流，同时提供本机所需的高压、中压等电压。称什么电路。行扫描电路。5、根据自会聚彩色显像管的结构（1）显像管①电子枪：灯丝（F）：阴极（K）：栅极（G）：第一阳极（A1）：第三阳极（A3）第二阳极（A2、A4）：6.根据公共通道的框图（1）公共通道的组成公共通道由预中放、声表面波滤波器（SAWF）、集成宽带中放（一般为三级）、视频检波、自动降噪（ANC）电路、自动增益控制（AGC）电路等组成，电路结构框图如图。（2）预中放作用补偿声表面滤波器的插入损耗（3）声表面波滤波器SAWF作用提取出图像和伴音中频信号（4）集成宽带中频放大器作用对中频信号进行放大（5）视频检波与预视放作用视频检波从中频电视信号中检出视频信号、产生6.5MHz的第二伴音中频信号预视放将检波器输出的视频信号放大，并将伴音信号和视频信号分离7、根据PAL色度通道的作用和组成框图1)PAL色度通道作用;色度通道的基木作用是从彩色全电视信号中取出色度信号，并进行放大和处理，得到色差信号（B-Y）和（R-Y）。2)色带通放大器作用色度带通放大器的基本作用是从彩色全电视信号中把亮度信号滤掉，取出色度信号并放大到足以激励延时解调器正常工作为此，色度带通放大器一般由两级调谐放大器形成带...
