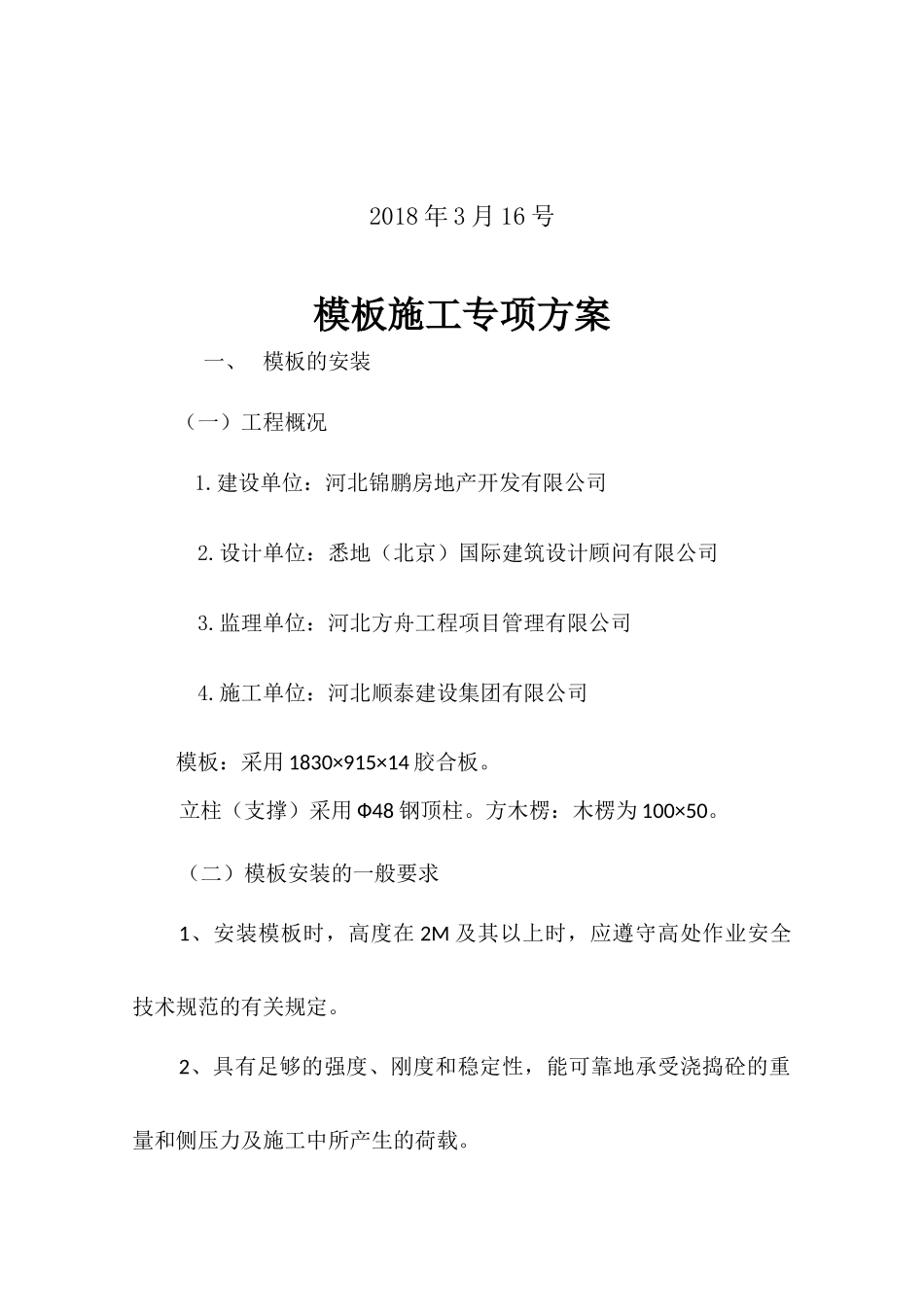

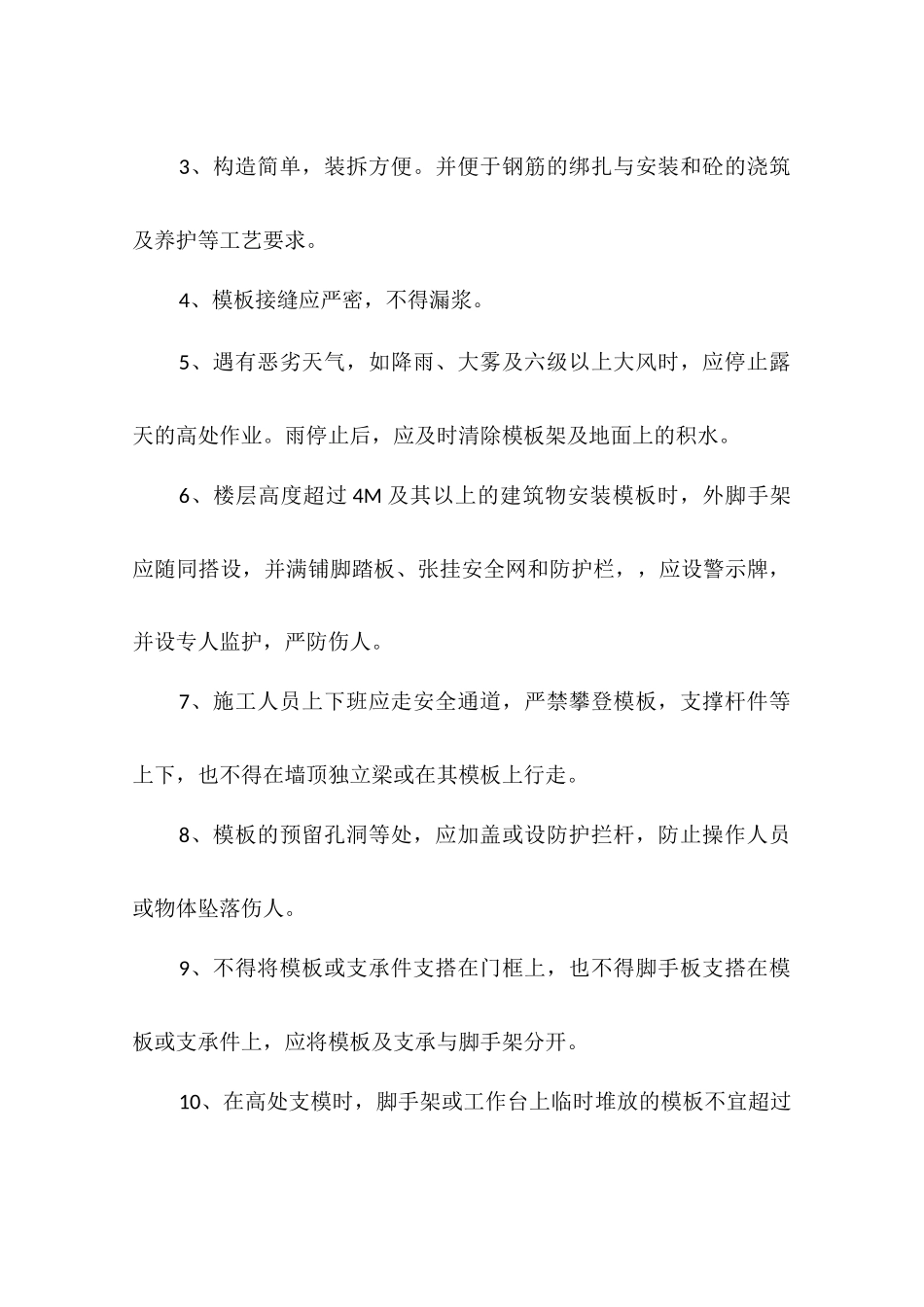

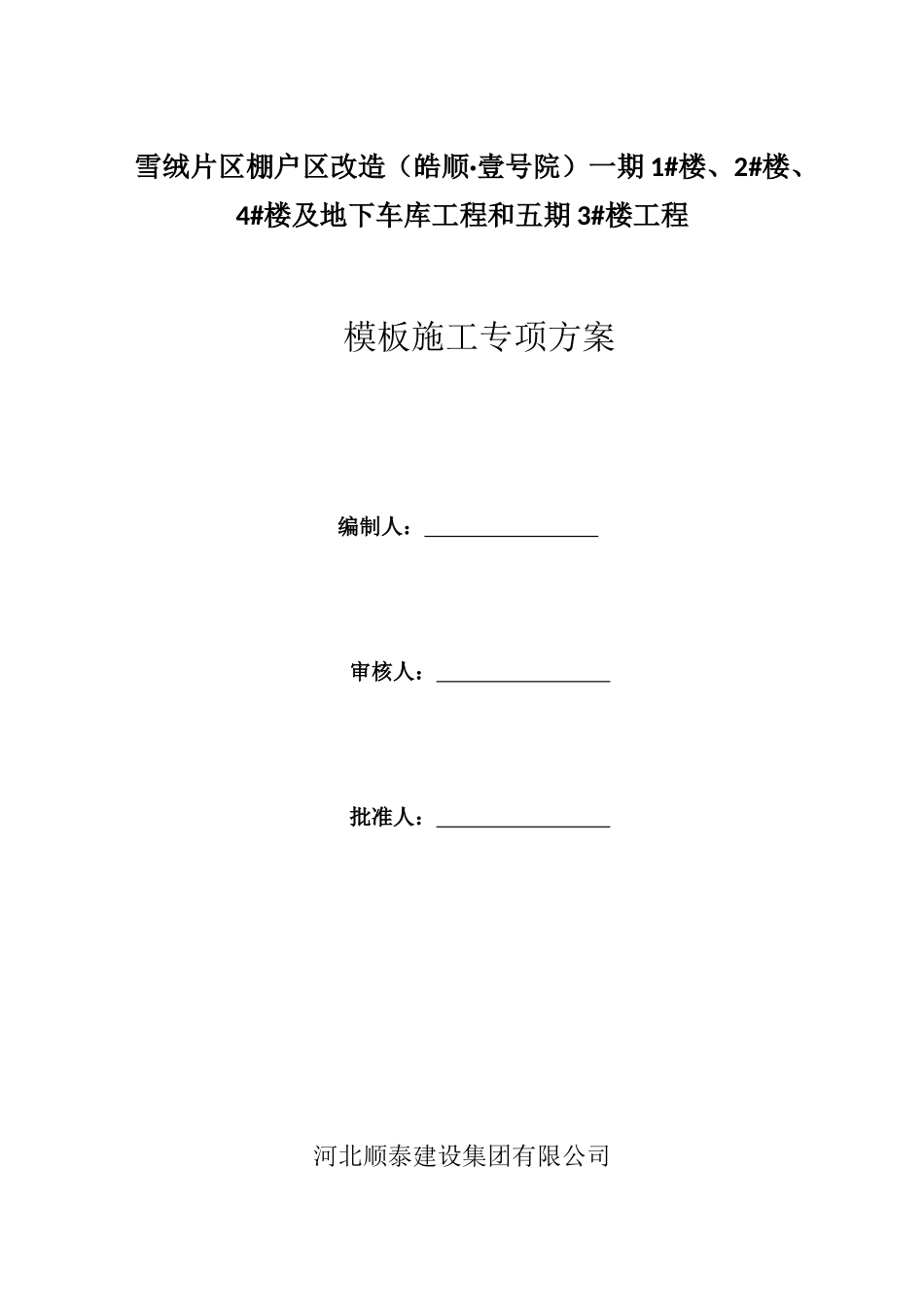

雪绒片区棚户区改造（皓顺·壹号院）一期1#楼、2#楼、4#楼及地下车库工程和五期3#楼工程模板施工专项方案编制人：审核人：批准人：河北顺泰建设集团有限公司2018年3月16号模板施工专项方案一、模板的安装（一）工程概况1.建设单位：河北锦鹏房地产开发有限公司2.设计单位：悉地（北京）国际建筑设计顾问有限公司3.监理单位：河北方舟工程项目管理有限公司4.施工单位：河北顺泰建设集团有限公司模板：采用1830×915×14胶合板。立柱（支撑）采用Ф48钢顶柱。方木楞：木楞为100×50。（二）模板安装的一般要求1、安装模板时，高度在2M及其以上时，应遵守高处作业安全技术规范的有关规定。2、具有足够的强度、刚度和稳定性，能可靠地承受浇捣砼的重量和侧压力及施工中所产生的荷载。3、构造简单，装拆方便。并便于钢筋的绑扎与安装和砼的浇筑及养护等工艺要求。4、模板接缝应严密，不得漏浆。5、遇有恶劣天气，如降雨、大雾及六级以上大风时，应停止露天的高处作业。雨停止后，应及时清除模板架及地面上的积水。6、楼层高度超过4M及其以上的建筑物安装模板时，外脚手架应随同搭设，并满铺脚踏板、张挂安全网和防护栏，，应设警示牌，并设专人监护，严防伤人。7、施工人员上下班应走安全通道，严禁攀登模板，支撑杆件等上下，也不得在墙顶独立梁或在其模板上行走。8、模板的预留孔洞等处，应加盖或设防护拦杆，防止操作人员或物体坠落伤人。9、不得将模板或支承件支搭在门框上，也不得脚手板支搭在模板或支承件上，应将模板及支承与脚手架分开。10、在高处支模时，脚手架或工作台上临时堆放的模板不宜超过三层，所堆放和施工操作人员的总荷载，不得超过脚手架或工作台的规定荷载值。（三）模板安装第一节模板安装程序一、施工前的准备工作1、中心线、位置线（控制线）的放样。2、支模需用标高的投测3、模板承垫底部预先找平（夯实）。4、设置模板定位基准，可根据构件断面尺寸用钢筋制作定位撑铁，点焊在主筋上。5、底垫木，嵌缝材料，脱模剂等其他材料的准备。二、模板的安装方法1、柱模板查补控制线→清洗混凝土面→柱模拼装、就位、校正固定→封柱头模→检查平面位置、垂直度→柱下脚塞缝。①、柱模根部需用水泥砂浆堵平，以防跑浆。②、梁、柱模板因分二次支设，在柱子砼强度达到拆模强度时，最上一段柱模先保留不拆，以便于与梁模连接。③、梁模板梁底标高引测→梁底小横杆安装→轴线引吊并带出梁底一侧控制线安装梁底模→梁钢筋绑扎→侧模安装、固定→另一侧模板安装、固定→立档加密（→斜撑支设）→检查截面尺寸，轴线偏移。①跨度l＞4M时，按3‰起拱②梁高＞0.7m时，按设计方案加密支撑③梁、柱接头需严密、牢固。3、现浇板模板弹立杆步距线→纵横水平杆支设→标高引测→铺设50×100阁栅→自梁边915×1830MM整张竹胶板铺设（→接缝处理）→普通多层板补设。①、胶合板（普通多层板）铺设至梁侧模时，需与侧模平齐不得进入梁内。②、胶合板（普通多层板）需用钉与方木阁栅钉牢。③、普通多层板优先在中间部位间隔设置。4、墙模板地下室墙砼浇筑分两步：止水带（－6.100）以下50cm与底板一起浇筑，其上至±0.000梁下口处为第二步。故模板支设方式也分二步。①、底板上50cm墙模：弹墙控制线→绑扎底板钢筋（→外脚手架搭设）→插墙竖向钢筋及柱筋，绑扎80cm高墙水平筋→焊止水钢板→墙、柱模板安装→截面尺寸、平面位置检查。②、上部墙模支设工艺流程：搭设±0.000现浇梁、板钢管支撑系统→绑扎墙水平钢筋（掛保护层）→内侧墙模板拼装并接缝处理→安装对拉螺栓→外侧墙模板拼装并接缝处理→加固、校正模板。③、拼装模板时，要使两侧穿孔的模板对称放置，以使穿墙螺栓与墙模保持垂直。1、基础工程模板（1）地面以下支撑，应先检查土壁的稳定情况，遇有裂纹及塌方危险时，应采取安全防范措施后，方准下人作业。（2）基槽（坑）离上口边缘1M内不得堆放模板及支承件。同时上下人时要互相呼应，运下的模板及支承件严禁立放在基槽（坑）土壁上。（3）在地面上支立柱时应垫通长的木板，斜向支撑土壁应加垫板，每层主柱不多于一个接头，并上下错开，夹板应牢固。（4）绑扎钢筋、灌筑砼...
