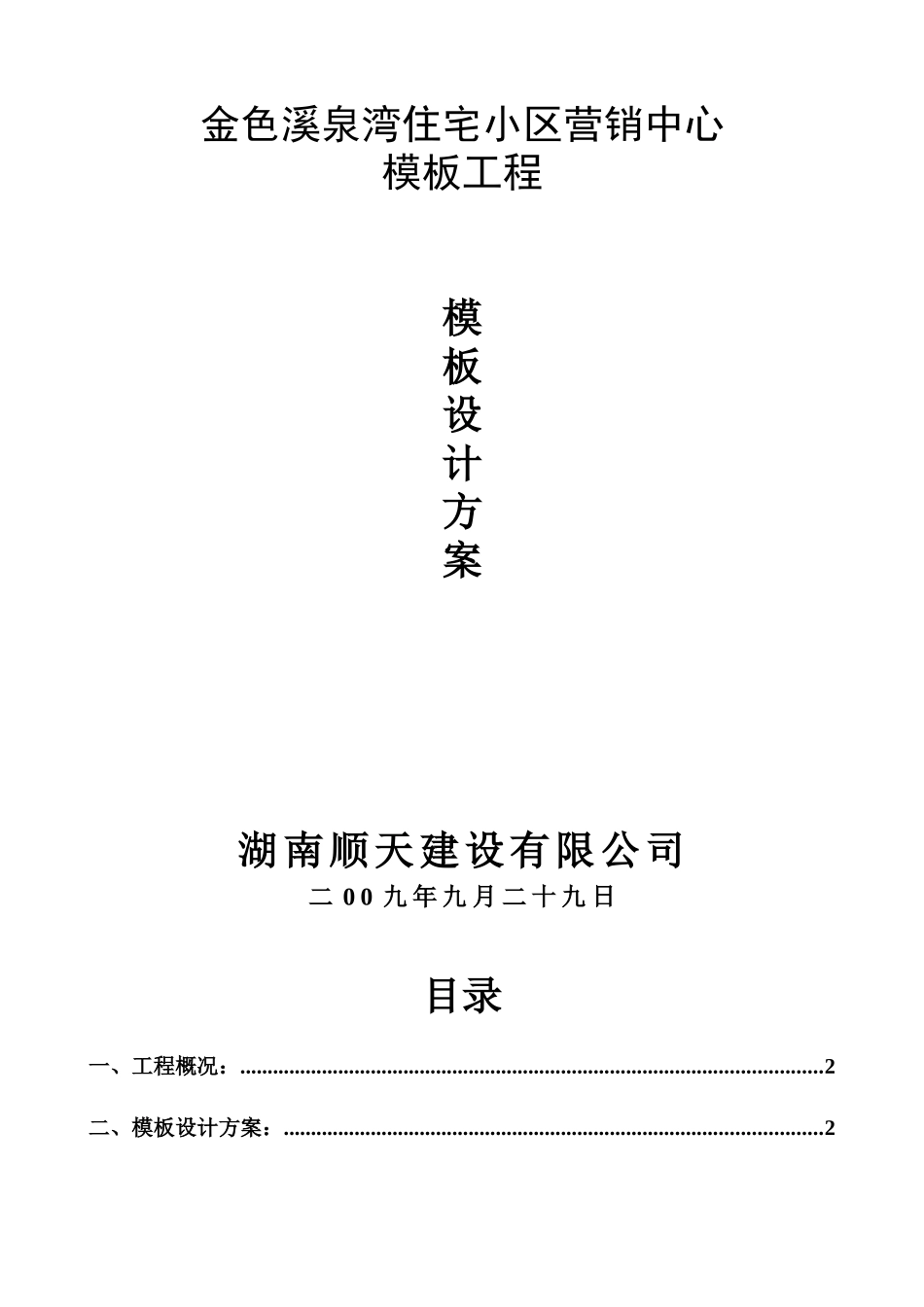

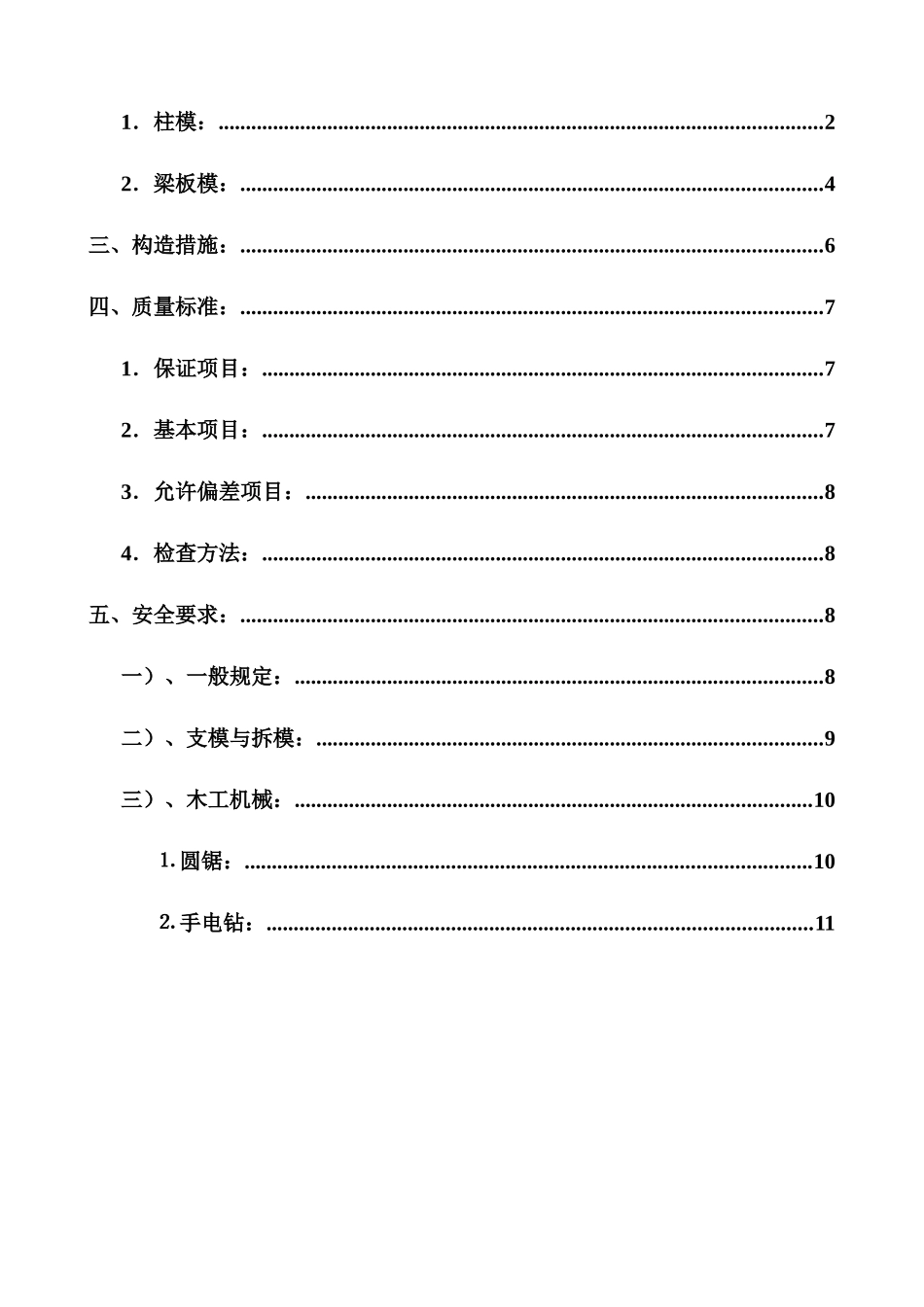

金色溪泉湾住宅小区营销中心模板工程模板设计方案湖南顺天建设有限公司二00九年九月二十九日目录一、工程概况：...........................................................................................................2二、模板设计方案：...................................................................................................21．柱模：...............................................................................................................22．梁板模：...........................................................................................................4三、构造措施：...........................................................................................................6四、质量标准：...........................................................................................................71．保证项目：.......................................................................................................72．基本项目：.......................................................................................................73．允许偏差项目：...............................................................................................84．检查方法：.......................................................................................................8五、安全要求：...........................................................................................................8一）、一般规定：.................................................................................................8二）、支模与拆模：.............................................................................................9三）、木工机械：...............................................................................................10⒈圆锯：........................................................................................................10⒉手电钻：....................................................................................................11金色溪泉湾住宅小区营销中心一、工程概况：本工程位于长沙市苗圃，总建筑面积2891.27m2，框架结构,建筑层数为3+1层。二、模板设计方案：根据质量计划，本工程为创优工程，模板安装质量的高低直接影响本工程的创优计划。因此如何抓好工程质量，特别是模板工程的质量，成为项目经理部质量工作的重点。本工程的模板拟采用胶合板（1830×915×18）作板模，木枋（50×100），钢管（φ48×3.5）加固的方法。1．柱模：拟采用如图方式进行加固，特别要保证木枋压板缝，防止漏浆。①荷载集成：根据F1=0.22γρ1ρ2ν12F2=Υh已知：Υ=24FN/m3t0=200/25+15=5hV=5m/hH=5mβ1=β2=1.0则：F1=0.22×24×5×1.0×1.0×√5=59KN/m2F2=24×5=120KN/m2取F=F1=59KN/m2②面板验算：按工跨连续板计算，取1000宽板带，由最不利柱宽60°，得：Mk=qe2/8=1/8×59×0.32=0.66KN.m根据：Mk=f.wf=22.9N/mm2b=1000mmh=18mmMk=22.9×1000×182×1/6=1.29KN.mMs=1.2.Mf=1.2×0.66=0.79KN.m则：Mk>Ms满足要求。③木枋（小楞）验算：按3跨连续梁计算，取计算宽度300，由L=800mm,q=59×0.3=17.7KN/m得：Mk=qe2/10=1/10×17.7×0.82=1.13KN.m已知：b=50mm,h=100mm则：Mk=f.w=22.9×1/6×50×1002=1.91KN.mMs=1.2.Mk=1.2×1.13=1.36KN.mMk>Ms,满足要求。④钢管（大楞）验算：按半嵌固计算，e=600mm,T=59×0.3×0.8=14.1KN/m由：M=Te/8=1/8×14.1×0.6=1.06KN.m已知：W=5.08cm3f=215N/mm2则：Mk=f.w=215×5.08×103=1.09KN.m>M,满足要求。2．梁板模：拟采用如图方式安装加固，对于首层，模板体系的稳定性尤为重要。①荷载汇成：由：新浇钢砼结构：25×0.05=12.5KN/m2模板体系：0.5KN/m2施工荷载：2.5KN/m2连...
