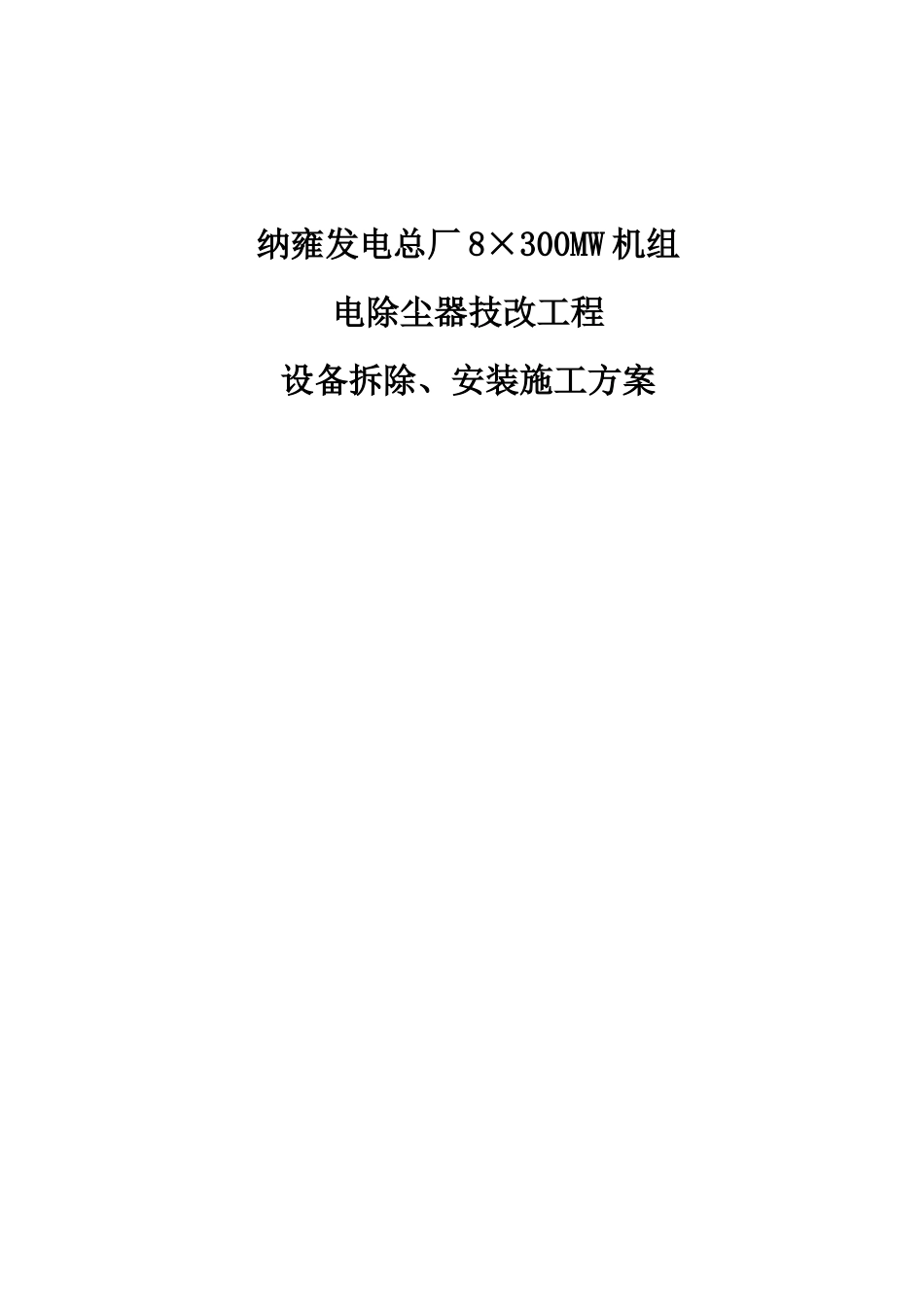

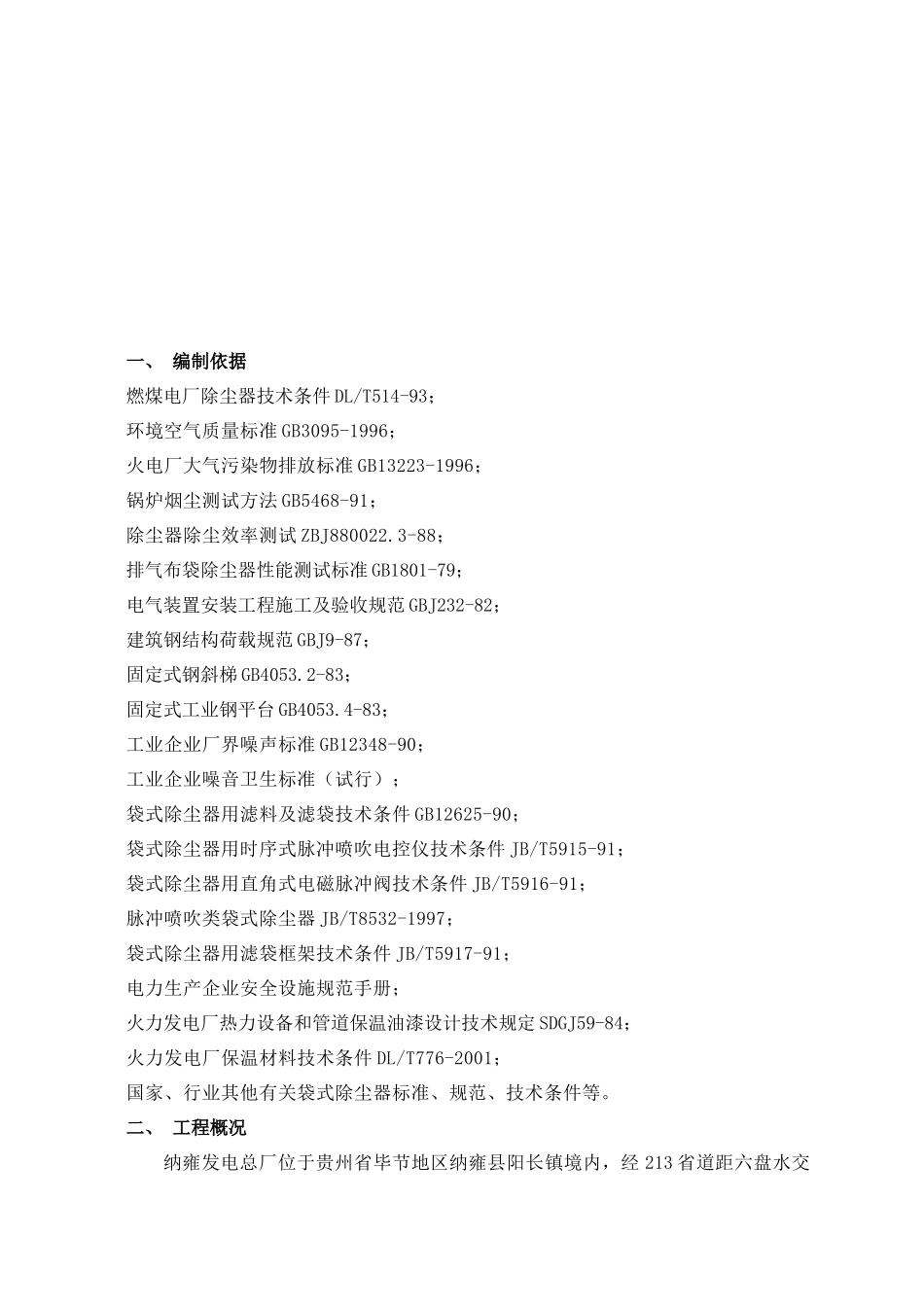

纳雍发电总厂8×300MW机组电除尘器技改工程设备拆除、安装施工方案同方环境股份有限公司目录第一章编制依据第二章工程概况第三章施工组织与管理措施第四章总平面布置第五章工程施工方案第六章安全施工保证措施第七章危险点分析与预控第八章环境保护及施工要求及措施第九章施工质量保证措施第十章施工综合进度计划第十一章设备及施工人员安排第十二章安全文明施工及环境卫生体系一、编制依据燃煤电厂除尘器技术条件DL/T514-93；环境空气质量标准GB3095-1996；火电厂大气污染物排放标准GB13223-1996；锅炉烟尘测试方法GB5468-91；除尘器除尘效率测试ZBJ880022.3-88；排气布袋除尘器性能测试标准GB1801-79；电气装置安装工程施工及验收规范GBJ232-82；建筑钢结构荷载规范GBJ9-87；固定式钢斜梯GB4053.2-83；固定式工业钢平台GB4053.4-83；工业企业厂界噪声标准GB12348-90；工业企业噪音卫生标准（试行）；袋式除尘器用滤料及滤袋技术条件GB12625-90；袋式除尘器用时序式脉冲喷吹电控仪技术条件JB/T5915-91；袋式除尘器用直角式电磁脉冲阀技术条件JB/T5916-91；脉冲喷吹类袋式除尘器JB/T8532-1997；袋式除尘器用滤袋框架技术条件JB/T5917-91；电力生产企业安全设施规范手册；火力发电厂热力设备和管道保温油漆设计技术规定SDGJ59-84；火力发电厂保温材料技术条件DL/T776-2001；国家、行业其他有关袋式除尘器标准、规范、技术条件等。二、工程概况纳雍发电总厂位于贵州省毕节地区纳雍县阳长镇境内，经213省道距六盘水交界12公里，其中一厂位于阳长镇字库村，二厂位于阳长镇海座村，一、二厂相距约9公里。纳雍发电总厂组建于2000年8月25日，是经贵州省政府批准成立的中电投贵州金元集团股份有限公司的全资骨干企业，是国家“九五”期间的重点工程之一。规划总装机容量为240万千瓦，两厂首期建设共装机8×300MW火电机组，工程静态总投资约112亿元人民币，由贵州电力设计院承担设计，电建一公司承担主体工程施工，贵州电力试验研究院负责机组调试，一厂从2000年10月破土动工，到2001年11月25日正式开工，历经1年零2个月，于2003年3月3日实现首台机组并网发电，2004年10月1日，一厂4号机组并网发电，至此，纳雍一厂4×300MW机组的全面建成；纳雍二厂于2003年开工，首台机于2005年6月并网发电，2006年12月，二厂4号机组建成投运，亦即纳雍发电总厂首期规划建设的8×300MW机组全部建成投运。纳雍一厂1#～2#炉为哈尔滨锅炉厂生产，3#～4#炉为上海锅炉厂生产的亚临界、一次中间再热、自然循环汽包锅炉，纳雍二厂锅炉均为哈尔滨锅炉厂引进英国巴威公司技术制造的HG-1025/17.3-WM18型“W”型火焰炉。一厂1#～2#静电除尘器由山西电力修造厂生产,3#～4#静电除尘器由兰州电力修造厂生产提供；二厂的静电除尘器均由福建龙净环保股份有限公司生产提供。设备自投入运行以来，由于设备老化、磨损及国家对环保要求的提高等多方面原因，该电除尘器已难以满足环保要求，为此，发包方决定对电除尘器及附属设备系统进行改造，以实现达标排放的目标。1.原电除尘设备的技术性能参数如下：项目单位设计参数一厂电除尘器二厂电除尘器#1～#2炉#3～#4炉电除尘1型号/RWD/NY290*2*3-2302-4+2×4.52BE308/2-32布置形式/卧式3除尘方式/高压静电除尘4单台除尘器的电场数及电场长度/三电场/12.752m5电场有效面积M2294.8302.43086单台处理烟气量m3/h903943.5954410.5998813.47每炉电除尘器数量/1套2台1套2台8生产厂家/山西电力修造厂兰州电力修造厂福建龙净环保股份有限公司9除尘器本体阻力Pa≤245≤245≤29410除尘器本体漏风率%≤3≤3≤2.511除尘器长高比/0.8612除尘器进、出口喇叭口数量和尺寸/进口4个，出口4个进口4个，出口4个进口4个，尺寸3600（高）×2800（宽）×5（厚）；出口4个，尺寸3600（高）×2800（宽）×5（厚）13壳体设计压力正压+8700Pa，负压-6000Pa正压+8700Pa，负压-6000Pa正压+8700Pa，负压-8700Pa14比集尘面积：m2/m3/s63.5265.5515除尘器壳体材料Q235Q235Q235A16每台除尘器的通道数个2×272×2317纳雍发电总厂现用电除尘器的其它技术参数详见本技术规范书有关部分。2.锅炉技术参数纳雍一厂及二厂8台...
