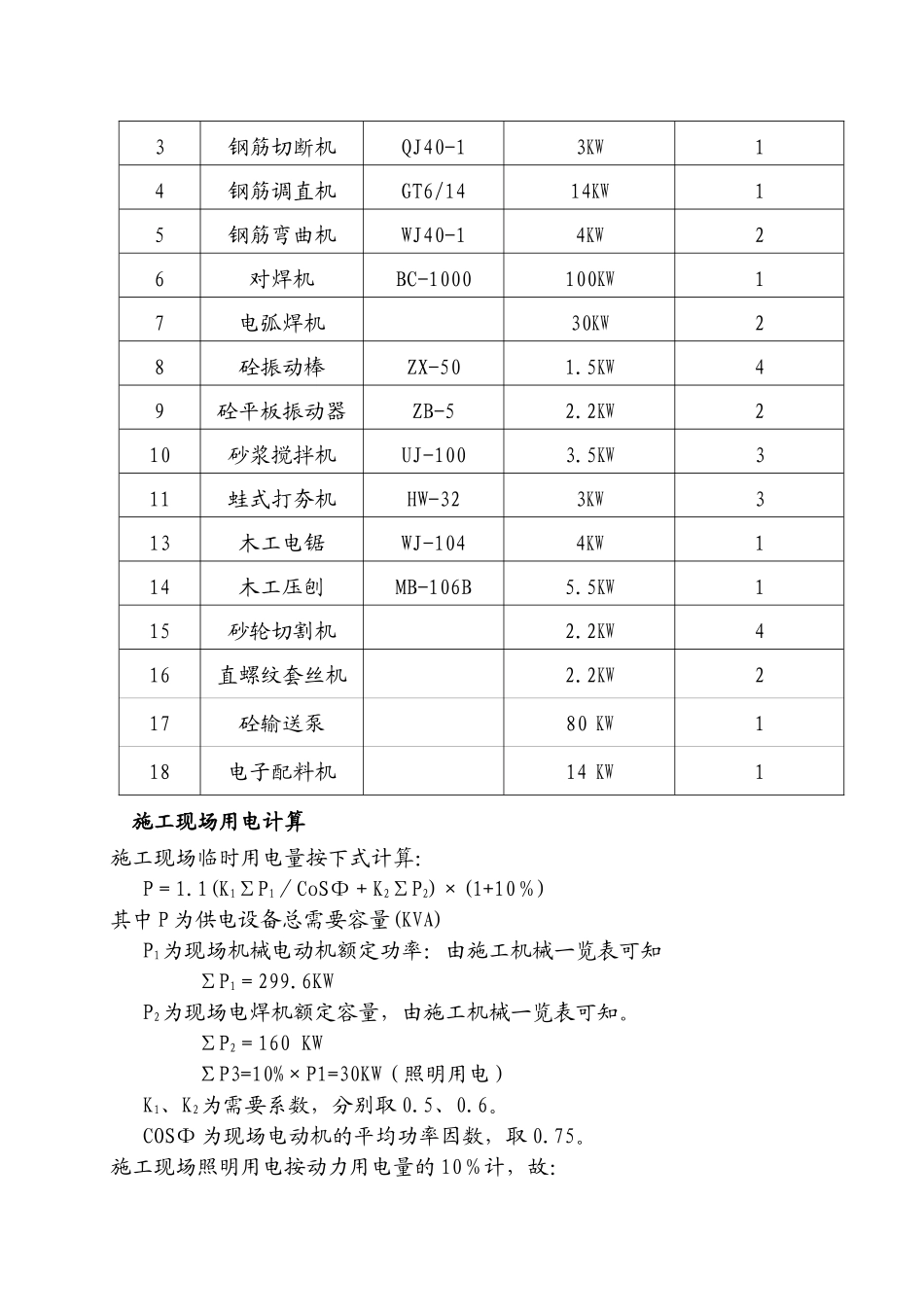

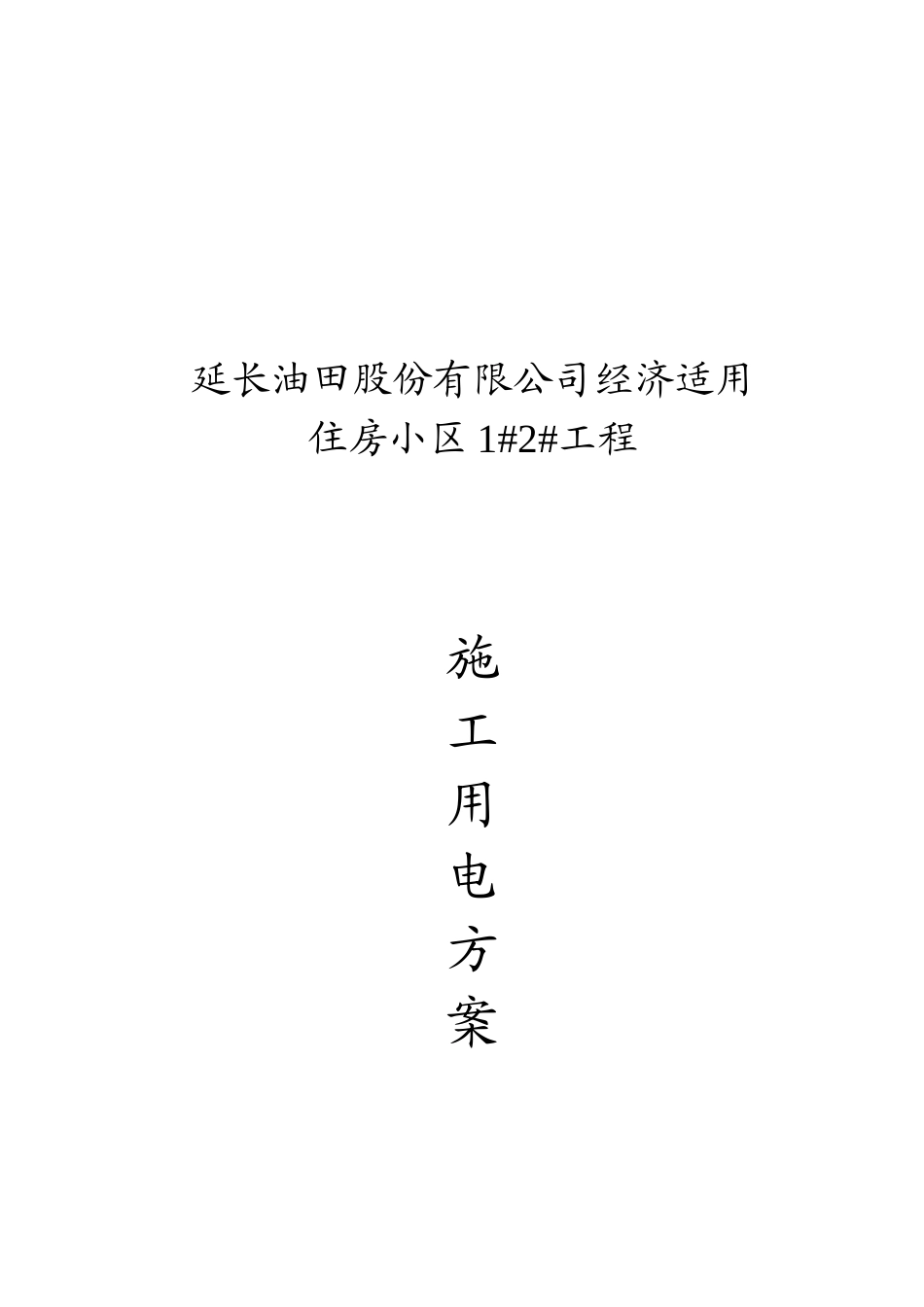

延长油田股份有限公司经济适用住房小区1#2#工程施工用电方案中国建筑第七工程局安装公司延安项目部二0一０年九月十二日由中国建筑第七工程局安装公司承建的延长油田股份有限公司瓦窑堡采油厂生活基地4#楼工程，位于子长县迎宾东路，建筑面积16850，钢筋砼㎡剪力墙结构，主体二十一层、地下一层，为了本工程能够顺利进行和安全文明施工，满足工程用电需求，特制订此方案。编制依据。1、陕西省有关施工安全规程和规定，以及《陕西省文明工地检查（验收）标准》（陕建建发[2001]121号文件）。2、JGJ59-99《建筑施工安全检查标准》。3、依据本工程建设规模及《施工组织设计》。4、本工程机械的功率及使用数量、频率。施工现场用电统计表序号设备名称规格型号单台功率（KW）数量（台）1塔吊QTZ－6380KW12砼搅拌机JD-40024KW23钢筋切断机QJ40-13KW14钢筋调直机GT6/1414KW15钢筋弯曲机WJ40-14KW26对焊机BC-1000100KW17电弧焊机30KW28砼振动棒ZX-501.5KW49砼平板振动器ZB-52.2KW210砂浆搅拌机UJ-1003.5KW311蛙式打夯机HW-323KW313木工电锯WJ-1044KW114木工压刨MB-106B5.5KW115砂轮切割机2.2KW4161718直螺纹套丝机砼输送泵电子配料机2.2KW80KW14KW211施工现场用电计算施工现场临时用电量按下式计算：P＝1.1(K1∑P1／CoSΦ＋K2∑P2)×(1+10％)其中P为供电设备总需要容量(KVA)P1为现场机械电动机额定功率：由施工机械一览表可知∑P1＝299.6KWP2为现场电焊机额定容量，由施工机械一览表可知。∑P2＝160KWΣP3=10%×P1=30KW（照明用电）K1、K2为需要系数，分别取0.5、0.6。COSΦ为现场电动机的平均功率因数，取0.75。施工现场照明用电按动力用电量的10％计，故：P＝1.1×[0.5×299.6÷0.75＋0.6×160+30]＝358.3KVA从施工现场用电统计及计算分析，建设单位须提供360KVA变压器才可以满足施工需求。施工现场用电线路布置甲方在现场西南侧提供电源，我部配电室设在在建工程的西南角，系统采用TN-S系统，主线路采用五芯线。整个用电系统符合“三级配电两级保护”的要求，每个用电机械保证“一机、一闸、一漏、一箱”，照明线路设专用漏电保护器。现场用电线路分两条支线路，一条通往木工、钢筋加工场；一条通往二级配电箱，然后分支到楼内庭院和办公区，满足提升架、搅拌机、砼振动器、砼泵车等机械的用电；QTZ-63塔吊敷设专线。配电室建于现场门卫房旁，长×宽×高：4m×4m×2.9m，墙体用标准砖、MU7.5混合砂浆砌筑；内墙混合砂浆粉刷，106涂料刷白；屋顶采用钢筋混凝土现浇结构，地面用水泥砂浆抹面，上面依次铺木方架空，竹胶板，绝缘橡胶板。照明灯具采用防爆灯，配电室要求保持干燥、通风，并配备两只灭火器。施工用电安全防护1)电缆在室外直接敷设的深度应不小于0.6m，并在电缆上下各均匀敷设不小于500mm厚的细砂，然后覆盖砖等硬质保护层。2)电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面2m至0.2m处，必须加设防护套管。固定机械的电源电缆沿地面下敷设时应穿管并埋地。3)户线过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。4)电系统实行分级配电，即分为总配电箱，分配电箱和开关箱三级。动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。5)施工现场的电气设备应实行两级漏电保护，即在总配电箱和开关箱内设置漏电保护器。6)施工现场的电动机械、手持电工工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术规程，并应有产品合格证和使用说明书。7)所有电气设备的外露导电部分，均应作保护接零，对产生振动的设备其保护零线的连接点不少于两处。8)塔式起重机、井字架等设备，除应做好保护接零外，还应按规定做重复接地，设备的金属结构架之间应保证电气连接。9)电焊机应单独开关，并设漏电保护装置。电焊机应放置在防雨、防砸的地点，下方不得有堆土和积水。周围不得堆放易燃、易爆物品及其他杂物。焊工必须按规定穿戴防护用品，持证上岗。10)在建立工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持安全距离。最小安全操作距离应不小于下表所列数值：外电线路电压1KV以下1~10KV35~110KV最小安全操作距...
