航站楼是机场扩建工程施工方案VIP免费

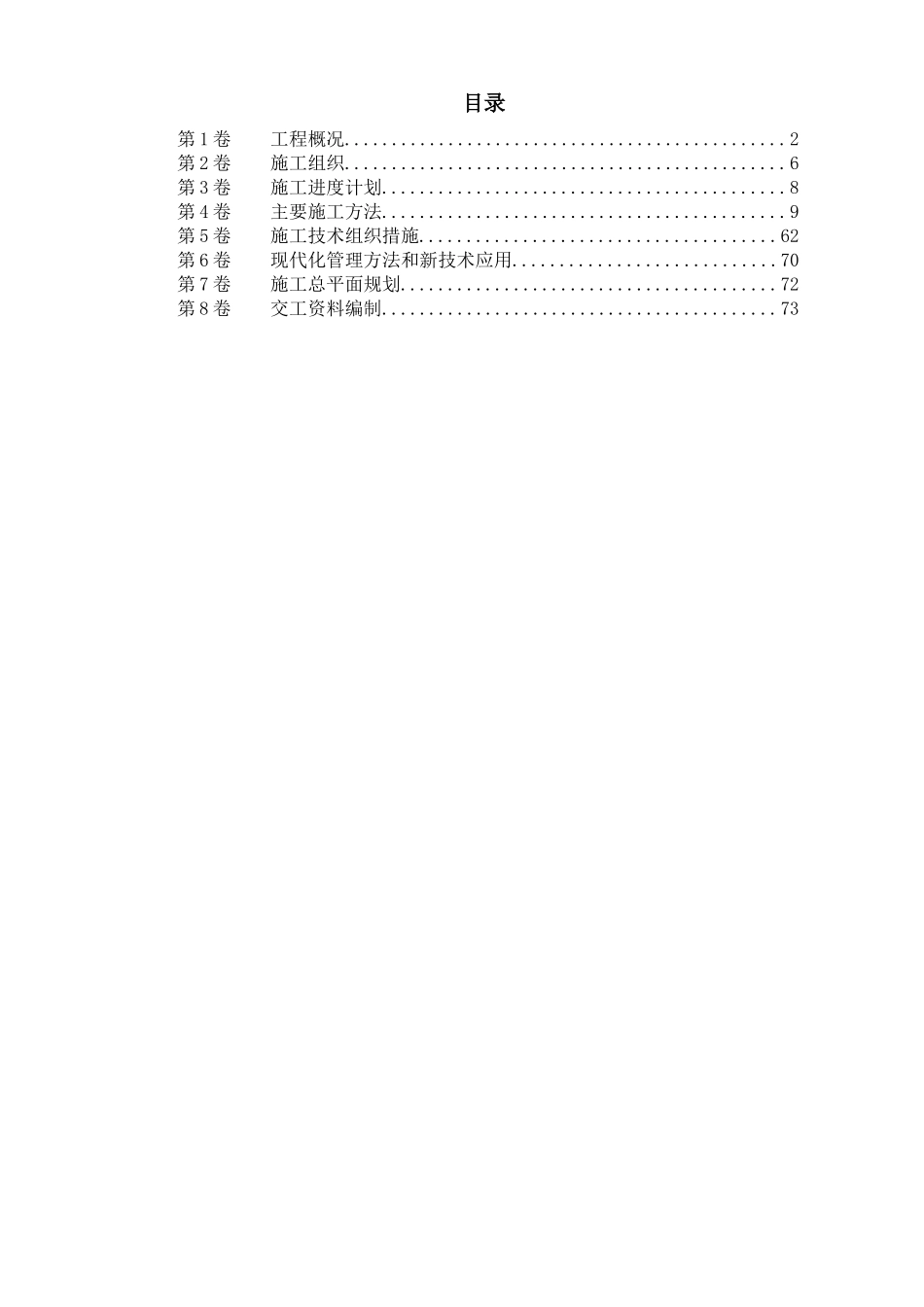

目录第1卷工程概况...............................................2第2卷施工组织...............................................6第3卷施工进度计划...........................................8第4卷主要施工方法...........................................9第5卷施工技术组织措施......................................62第6卷现代化管理方法和新技术应用............................70第7卷施工总平面规划........................................72第8卷交工资料编制..........................................73工程概况第一节工程简述为了满足日益扩大的国际交往和国内市场的需要，沈阳某国际机场在其西侧进行大规模的扩建，扩建工程由辽宁省、沈阳市与东北民航管理局共同投资,建设单位为沈阳某国际机场扩建工程指挥部,监理单位为北京塞瑞斯监理公司.其中新建的航站楼是机场扩建工程的核心建筑，该楼造型新颖、宏伟壮观。该航站楼由德国和中国民航设计院共同设计，建筑面积为6.32万平方米，分为A、B、C、D四个区域及高架桥，主体结构为二层，局部配置地下室，局部配置夹层，建筑总高37米。第二节工程内容新建航站楼机电安装工程主要有采暖、通风与空调系统、给排水系统、、消防系统、供配电与照明系统等。采暖、通风与空调系统安装内容主要包括中央制冷装置、冷冻水管道系统、冷却水管道系统、采暖系统、机械通风系统、舒适性空调系统和防排烟系统等。给排水系统安装内容主要包括生活给水系统、热水系统、排水系统等。其中有各类水泵17台、大便器191套、挂式小便器117套、洗脸盆164套、淋浴器4套、电开水器8台、洗涤盆24台、热交换器1台、电子水处理仪2台、闭式隔膜膨胀水箱1台、立式储水罐1台、各类管道延长米约8千米、各类阀件约860件。消防系统安装内容包括室内消防给水系统、室内消火栓系统、室内自动喷淋给水系统、CO全淹没灭火系统、防火卷帘装置等。其中各类水泵10台、气压罐2台、消防水泵接合器8套、湿式报警阀组12套，二氧化碳气瓶51个、氮气启动瓶6个、各式喷头1万余个、管线约4.2万米。供配电与照明系统安装内容包括变配电系统、防雷接地系统、动力系统和照明系统等。其中有3个变电所、1个发电机房、6个配电间，主要工程量有变压器6台、柴油发电机组1台、UPS不间断电源1个、高低压配电柜95台、各类配电箱141台、各类灯具约6000个、各类插座约1200个、电缆桥架约4800米、线槽约1500米、电线电缆约27万米。此外，还有厨房、餐厅等部分设备的安装。第三节工程特点一、施工技术、工程质量要求高沈阳某国际机场扩建工程是沈阳市重点工程，其航站楼作为沈阳市的一个窗口，必须建设成为国家一流建筑。航站楼内部设施完备，技术先进，装修水准高。机电安装工程必须采用先进的施工技术，高标准的质量要求，才能保证设施的可靠性、安全性及建筑、安装、装饰三者的整体美观与协调。二、安装工程与土建、装饰工程施工交叉作业量大、时间长,施工协调工作量大安装工程前期与土建工程交叉作业多,该工程电气管线多而繁杂，分布在楼面墙体及吊顶天棚内，大量预埋工作必须配合土建主体施工，设于吊顶内的穿线管敷设、箱盒安装必须紧密配合二次装修工作进行。后期主要与装饰工程交叉作业多,消防喷洒头与风口的水平标高与装饰吊顶配合要求高，要达到整体美观一致.整个大楼内各类系统多、管线工程量大、线路交错复杂，安装各专业只有紧密配合、综合协调、分清先后施工顺序，才能有条不紊地进行安装各专业的施工。三、设备自动化程度高该工程设备大多为高科技产品、技术先进、自动化程度高、安装调试难度大。四、施工工期短该工程从1999年7月1日机电安装进入现场到2000年6月30日试运营，安装工期只有12个月，针对庞大的机电安装工程量，只有采取有力的抢工措施，合理安排人力物力，精心组织施工，才能保证工程的总工期第四节施工重点与技术关键本工程安装量大，工艺复杂，施工时必须抓住重点，特别要注意以下几个方面：一、要做好各类管线的预留预埋工作。在预埋工作进行之前，要绘制预埋综合图，避免在支吊架安装膨胀螺栓时，把预埋管子打穿；同时预埋工作完成后，要有清晰...
