汽车城脚手架方案VIP免费

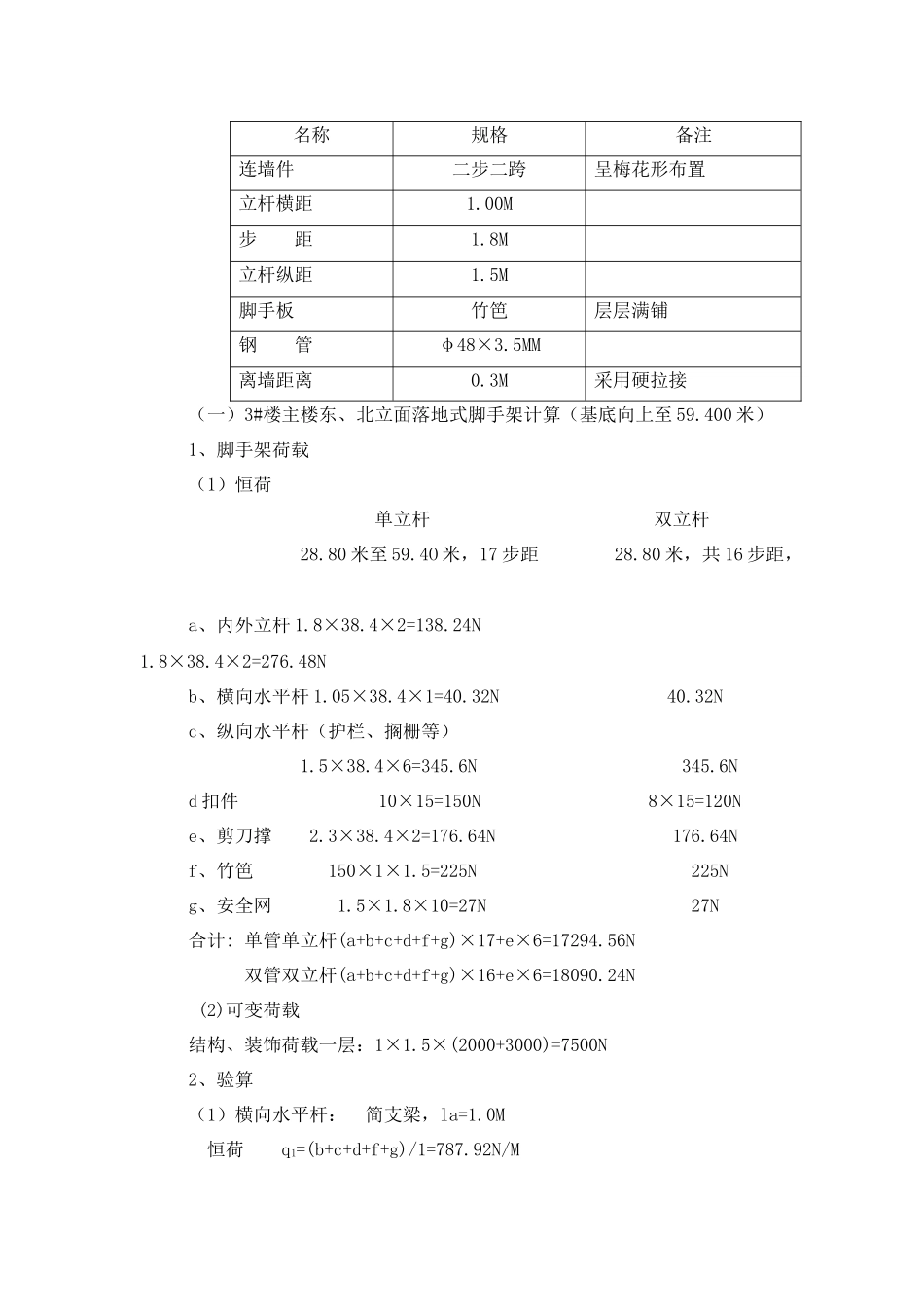

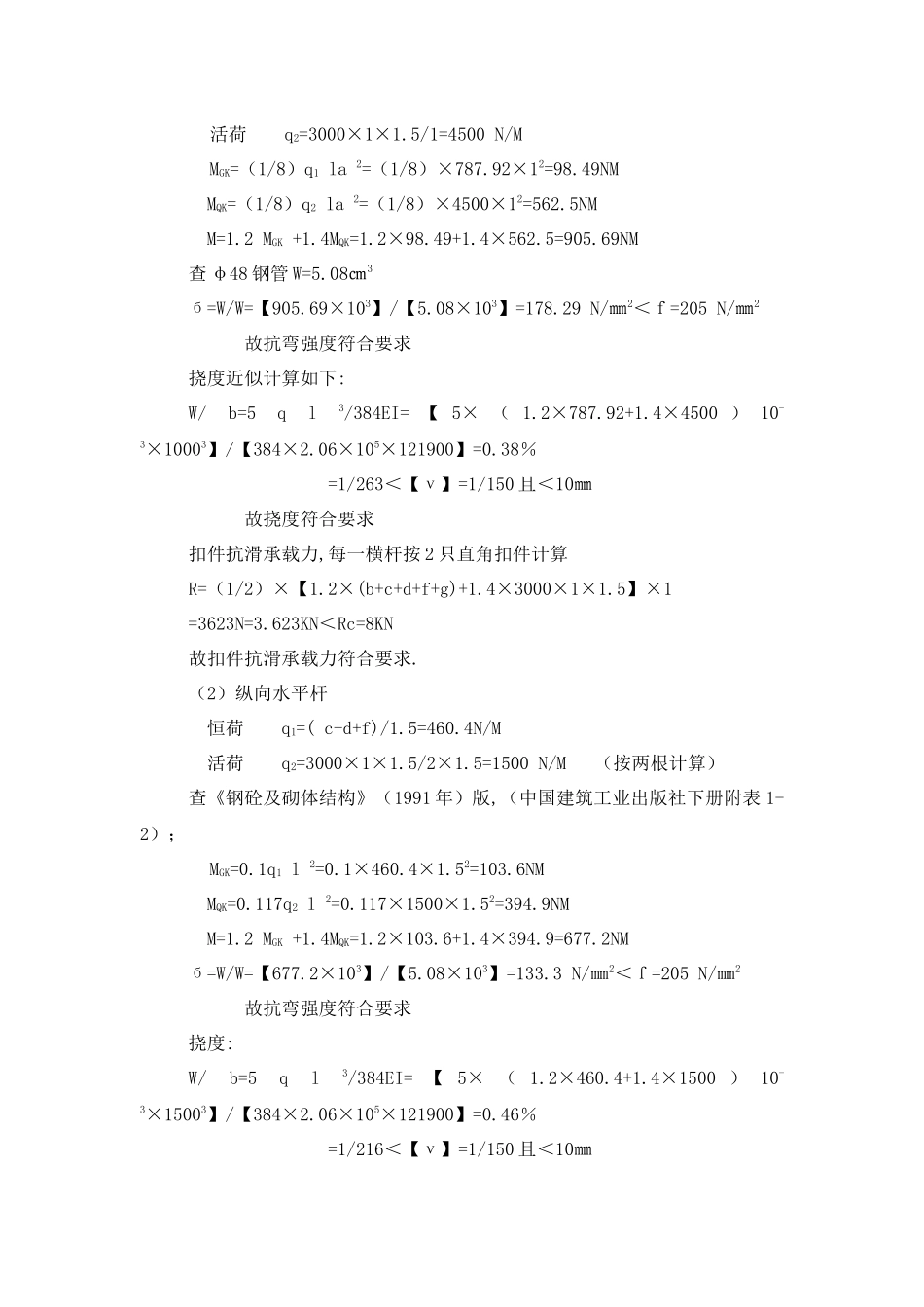

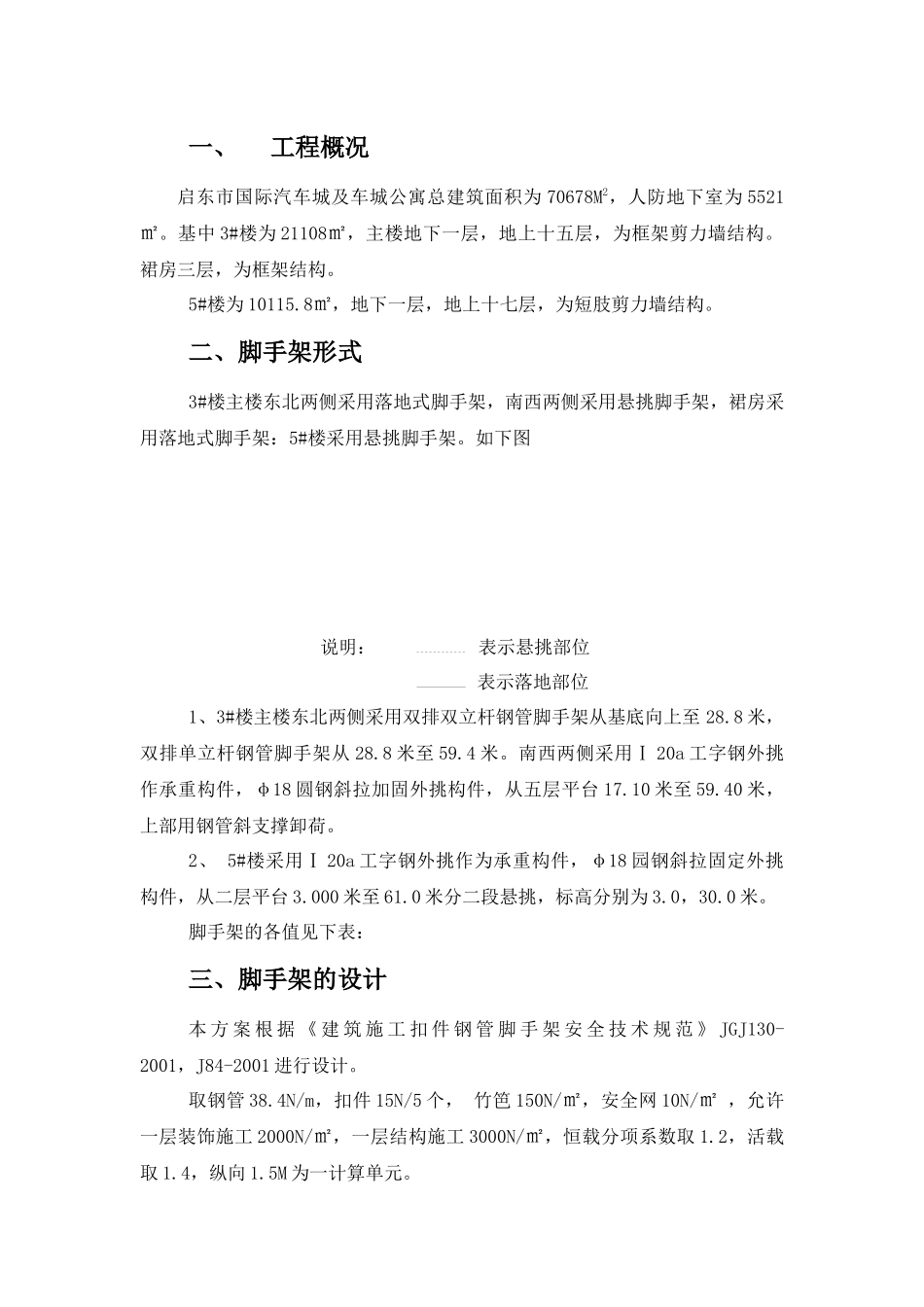

一、工程概况启东市国际汽车城及车城公寓总建筑面积为70678M2，人防地下室为5521㎡。基中3#楼为21108㎡，主楼地下一层，地上十五层，为框架剪力墙结构。裙房三层，为框架结构。5#楼为10115.8㎡，地下一层，地上十七层，为短肢剪力墙结构。二、脚手架形式3#楼主楼东北两侧采用落地式脚手架，南西两侧采用悬挑脚手架，裙房采用落地式脚手架：5#楼采用悬挑脚手架。如下图说明：表示悬挑部位表示落地部位1、3#楼主楼东北两侧采用双排双立杆钢管脚手架从基底向上至28.8米，双排单立杆钢管脚手架从28.8米至59.4米。南西两侧采用Ⅰ20a工字钢外挑作承重构件，φ18圆钢斜拉加固外挑构件，从五层平台17.10米至59.40米，上部用钢管斜支撑卸荷。2、5#楼采用Ⅰ20a工字钢外挑作为承重构件，φ18园钢斜拉固定外挑构件，从二层平台3.000米至61.0米分二段悬挑，标高分别为3.0，30.0米。脚手架的各值见下表：三、脚手架的设计本方案根据《建筑施工扣件钢管脚手架安全技术规范》JGJ130-2001，J84-2001进行设计。取钢管38.4N/m，扣件15N/5个，竹笆150N/㎡，安全网10N/㎡，允许一层装饰施工2000N/㎡，一层结构施工3000N/㎡，恒载分项系数取1.2，活载取1.4，纵向1.5M为一计算单元。名称规格备注连墙件二步二跨呈梅花形布置立杆横距1.00M步距1.8M立杆纵距1.5M脚手板竹笆层层满铺钢管φ48×3.5MM离墙距离0.3M采用硬拉接（一）3#楼主楼东、北立面落地式脚手架计算（基底向上至59.400米）1、脚手架荷载（1）恒荷单立杆双立杆28.80米至59.4O米，17步距28.80米，共16步距，a、内外立杆1.8×38.4×2=138.24N1.8×38.4×2=276.48Nb、横向水平杆1.05×38.4×1=40.32N40.32Nc、纵向水平杆（护栏、搁栅等）1.5×38.4×6=345.6N345.6Nd扣件10×15=150N8×15=120Ne、剪刀撑2.3×38.4×2=176.64N176.64Nf、竹笆150×1×1.5=225N225Ng、安全网1.5×1.8×10=27N27N合计:单管单立杆(a+b+c+d+f+g)×17+e×6=17294.56N双管双立杆(a+b+c+d+f+g)×16+e×6=18090.24N(2)可变荷载结构、装饰荷载一层：1×1.5×(2000+3000)=7500N2、验算（1）横向水平杆：简支梁，la=1.0M恒荷q1=(b+c+d+f+g)/1=787.92N/M活荷q2=3000×1×1.5/1=4500N/MMGK=（1/8）q1la2=（1/8）×787.92×12=98.49NMMQK=（1/8）q2la2=（1/8）×4500×12=562.5NMM=1.2MGK+1.4MQK=1.2×98.49+1.4×562.5=905.69NM查φ48钢管W=5.08㎝3б=W/W=【905.69×103】/【5.08×103】=178.29N/㎜2＜ｆ=205N/㎜2故抗弯强度符合要求挠度近似计算如下:W/b=5ql3/384EI=【5×（1.2×787.92+1.4×4500）10-3×10003】/【384×2.06×105×121900】=0.38％=1/263＜【ν】=1/150且＜10㎜故挠度符合要求扣件抗滑承载力,每一横杆按2只直角扣件计算R=（1/2）×【1.2×(b+c+d+f+g)+1.4×3000×1×1.5】×1=3623N=3.623KN＜Rc=8KN故扣件抗滑承载力符合要求.（2）纵向水平杆恒荷q1=(c+d+f)/1.5=460.4N/M活荷q2=3000×1×1.5/2×1.5=1500N/M（按两根计算）查《钢砼及砌体结构》（1991年）版,（中国建筑工业出版社下册附表1-2）；MGK=0.1q1l2=0.1×460.4×1.52=103.6NMMQK=0.117q2l2=0.117×1500×1.52=394.9NMM=1.2MGK+1.4MQK=1.2×103.6+1.4×394.9=677.2NMб=W/W=【677.2×103】/【5.08×103】=133.3N/㎜2＜ｆ=205N/㎜2故抗弯强度符合要求挠度:W/b=5ql3/384EI=【5×（1.2×460.4+1.4×1500）10-3×15003】/【384×2.06×105×121900】=0.46％=1/216＜【ν】=1/150且＜10㎜故挠度符合要求扣件抗滑承载力,每跨每根纵杆按两只扣件计算R=（1.2×460.4×1.5+1.4×1500×1.5）/2=1989N=1.989KN＜Rc=8KN（直角扣件）符合要求.（3）立杆稳定性（内外立杆均分）N：立杆轴向力设计值；Φ：长细比；A：截面积；MW风荷载设计值产生弯距；W：截面模量；NGIK：脚手架结构自重产生轴向力；配件自重产生轴向力；∑NQK施工荷载产生轴向力；Ⅰ：截面回转半径。a、单管立杆封闭式脚手架可搭设高度的确定：不组合风荷载：Hs=【φAｆ-（1.2NG2K+1.4ΕNQK）】/（1.2gk）入=L0/I=Kμh/I=1.155×1.5×1.8×103/（1.58×10）=197.4由入查表得φ取0.187A=4.89㎝2，ｆ=205N/㎜2，gk=0.1248KN/MNG2K=1.5×38.4×4+225+27=482...
