表面处理-价格VIP免费

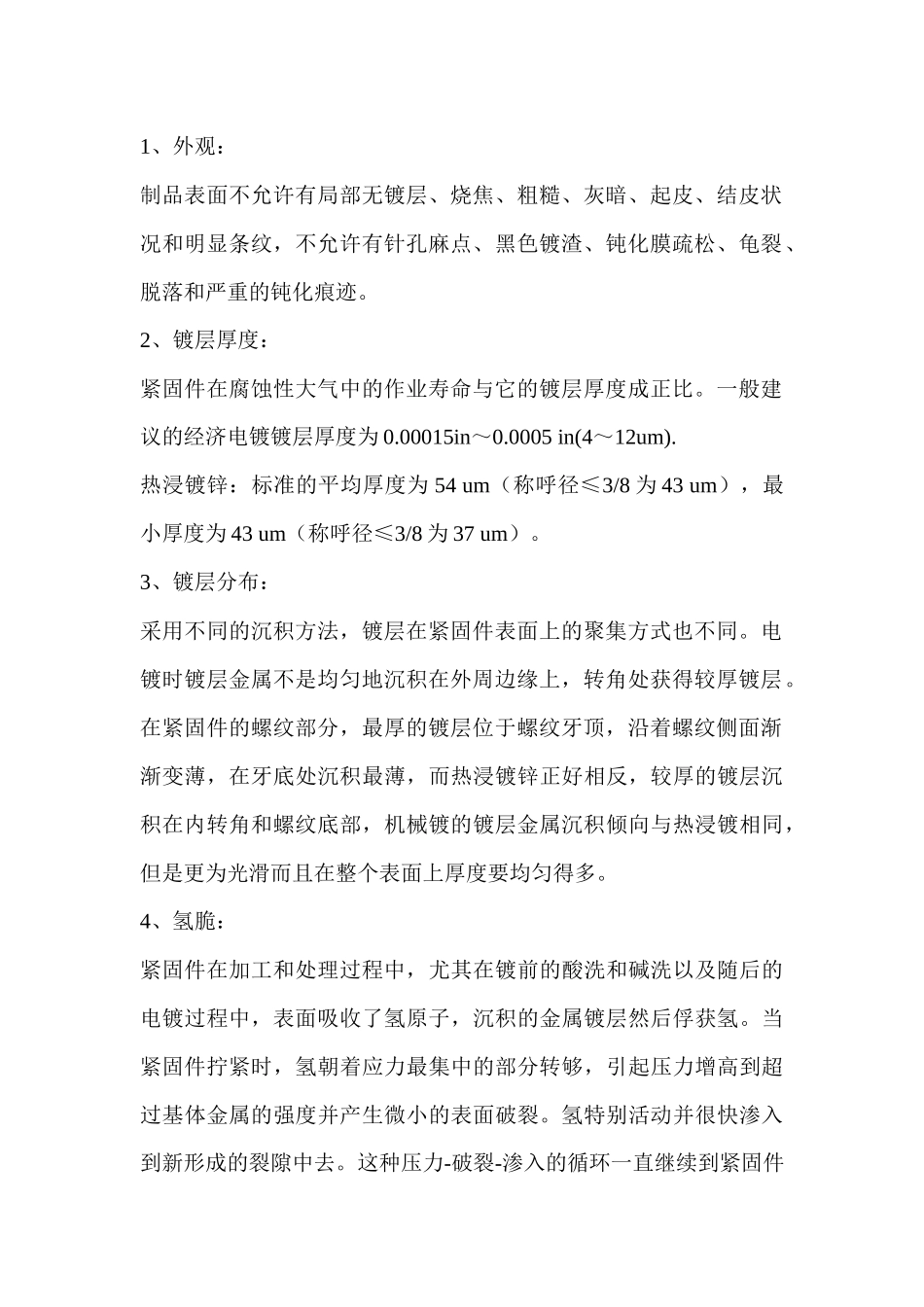

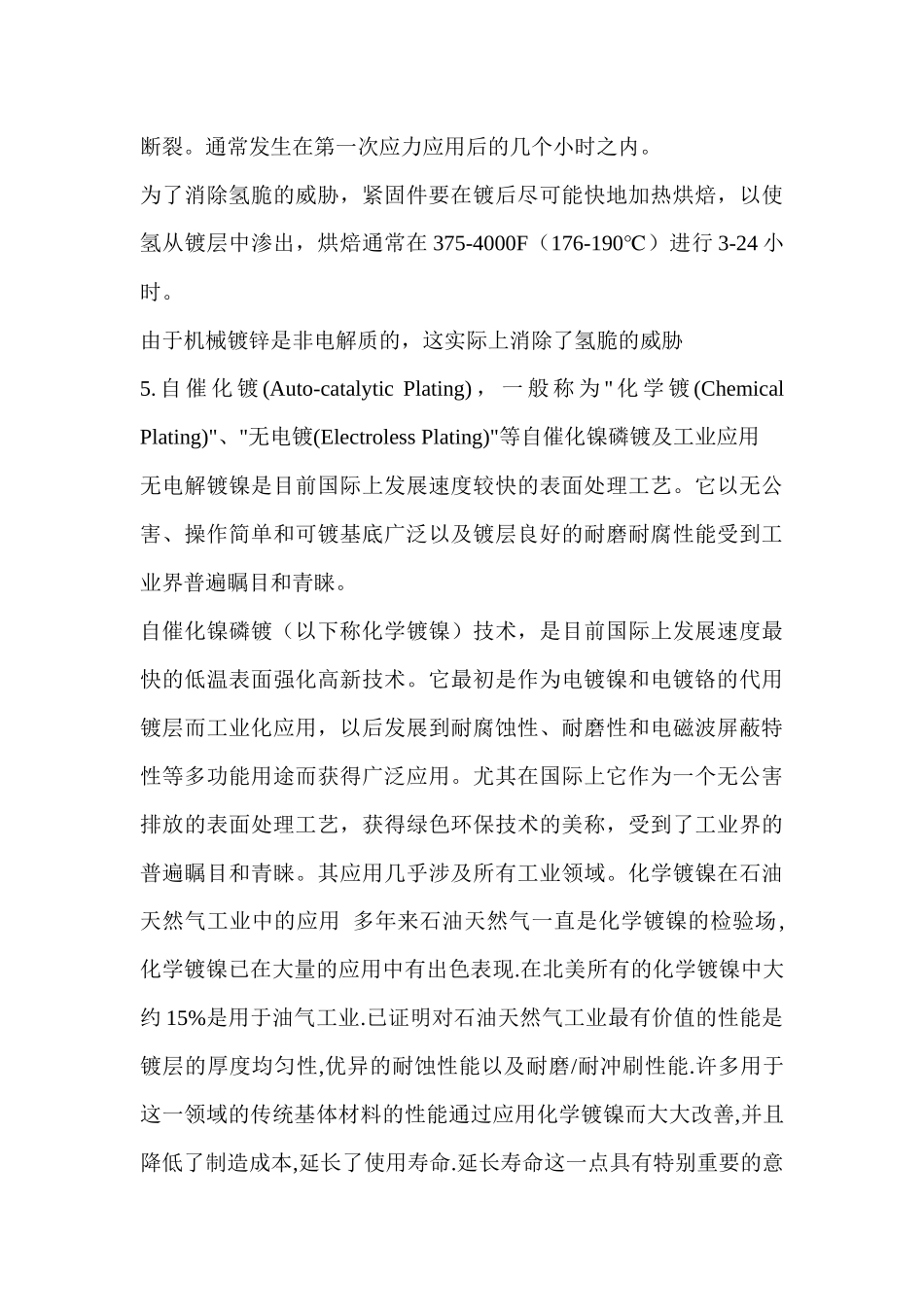

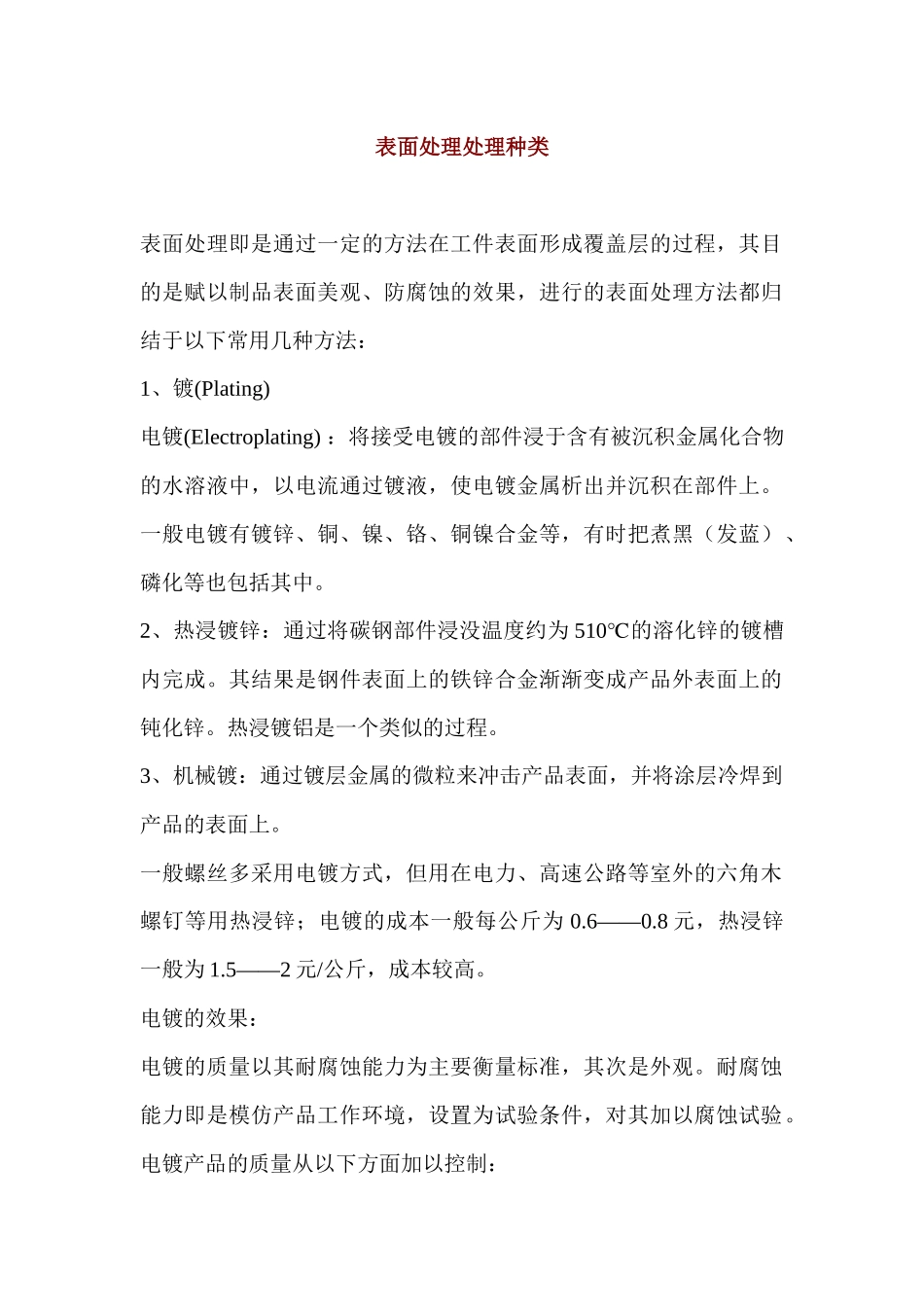

表面处理处理种类表面处理即是通过一定的方法在工件表面形成覆盖层的过程，其目的是赋以制品表面美观、防腐蚀的效果，进行的表面处理方法都归结于以下常用几种方法：1、镀(Plating)电镀(Electroplating)：将接受电镀的部件浸于含有被沉积金属化合物的水溶液中，以电流通过镀液，使电镀金属析出并沉积在部件上。一般电镀有镀锌、铜、镍、铬、铜镍合金等，有时把煮黑（发蓝）、磷化等也包括其中。2、热浸镀锌：通过将碳钢部件浸没温度约为510℃的溶化锌的镀槽内完成。其结果是钢件表面上的铁锌合金渐渐变成产品外表面上的钝化锌。热浸镀铝是一个类似的过程。3、机械镀：通过镀层金属的微粒来冲击产品表面，并将涂层冷焊到产品的表面上。一般螺丝多采用电镀方式，但用在电力、高速公路等室外的六角木螺钉等用热浸锌；电镀的成本一般每公斤为0.6——0.8元，热浸锌一般为1.5——2元/公斤，成本较高。电镀的效果：电镀的质量以其耐腐蚀能力为主要衡量标准，其次是外观。耐腐蚀能力即是模仿产品工作环境，设置为试验条件，对其加以腐蚀试验。电镀产品的质量从以下方面加以控制：1、外观：制品表面不允许有局部无镀层、烧焦、粗糙、灰暗、起皮、结皮状况和明显条纹，不允许有针孔麻点、黑色镀渣、钝化膜疏松、龟裂、脱落和严重的钝化痕迹。2、镀层厚度：紧固件在腐蚀性大气中的作业寿命与它的镀层厚度成正比。一般建议的经济电镀镀层厚度为0.00015in～0.0005in(4～12um).热浸镀锌：标准的平均厚度为54um（称呼径≤3/8为43um），最小厚度为43um（称呼径≤3/8为37um）。3、镀层分布：采用不同的沉积方法，镀层在紧固件表面上的聚集方式也不同。电镀时镀层金属不是均匀地沉积在外周边缘上，转角处获得较厚镀层。在紧固件的螺纹部分，最厚的镀层位于螺纹牙顶，沿着螺纹侧面渐渐变薄，在牙底处沉积最薄，而热浸镀锌正好相反，较厚的镀层沉积在内转角和螺纹底部，机械镀的镀层金属沉积倾向与热浸镀相同，但是更为光滑而且在整个表面上厚度要均匀得多。4、氢脆：紧固件在加工和处理过程中，尤其在镀前的酸洗和碱洗以及随后的电镀过程中，表面吸收了氢原子，沉积的金属镀层然后俘获氢。当紧固件拧紧时，氢朝着应力最集中的部分转够，引起压力增高到超过基体金属的强度并产生微小的表面破裂。氢特别活动并很快渗入到新形成的裂隙中去。这种压力-破裂-渗入的循环一直继续到紧固件断裂。通常发生在第一次应力应用后的几个小时之内。为了消除氢脆的威胁，紧固件要在镀后尽可能快地加热烘焙，以使氢从镀层中渗出，烘焙通常在375-4000F（176-190℃）进行3-24小时。由于机械镀锌是非电解质的，这实际上消除了氢脆的威胁5.自催化镀(Auto-catalyticPlating)，一般称为"化学镀(ChemicalPlating)"、"无电镀(ElectrolessPlating)"等自催化镍磷镀及工业应用无电解镀镍是目前国际上发展速度较快的表面处理工艺。它以无公害、操作简单和可镀基底广泛以及镀层良好的耐磨耐腐性能受到工业界普遍瞩目和青睐。自催化镍磷镀（以下称化学镀镍）技术，是目前国际上发展速度最快的低温表面强化高新技术。它最初是作为电镀镍和电镀铬的代用镀层而工业化应用，以后发展到耐腐蚀性、耐磨性和电磁波屏蔽特性等多功能用途而获得广泛应用。尤其在国际上它作为一个无公害排放的表面处理工艺，获得绿色环保技术的美称，受到了工业界的普遍瞩目和青睐。其应用几乎涉及所有工业领域。化学镀镍在石油天然气工业中的应用多年来石油天然气一直是化学镀镍的检验场,化学镀镍已在大量的应用中有出色表现.在北美所有的化学镀镍中大约15%是用于油气工业.已证明对石油天然气工业最有价值的性能是镀层的厚度均匀性,优异的耐蚀性能以及耐磨/耐冲刷性能.许多用于这一领域的传统基体材料的性能通过应用化学镀镍而大大改善,并且降低了制造成本,延长了使用寿命.延长寿命这一点具有特别重要的意义,因为石油天然气工业中停机更换部件费用很高.石油天然气工业的作用分为三个主要部分,地面作业,地下/井下作业和海上作业.设备通常暴露于氢化物,硫化氢,二氧化碳,盐水,海水和含高浓度硫化物的暗礁水等苛刻的环境条件下,并且还合并有吸入泥沙和泥浆引起的磨损...
