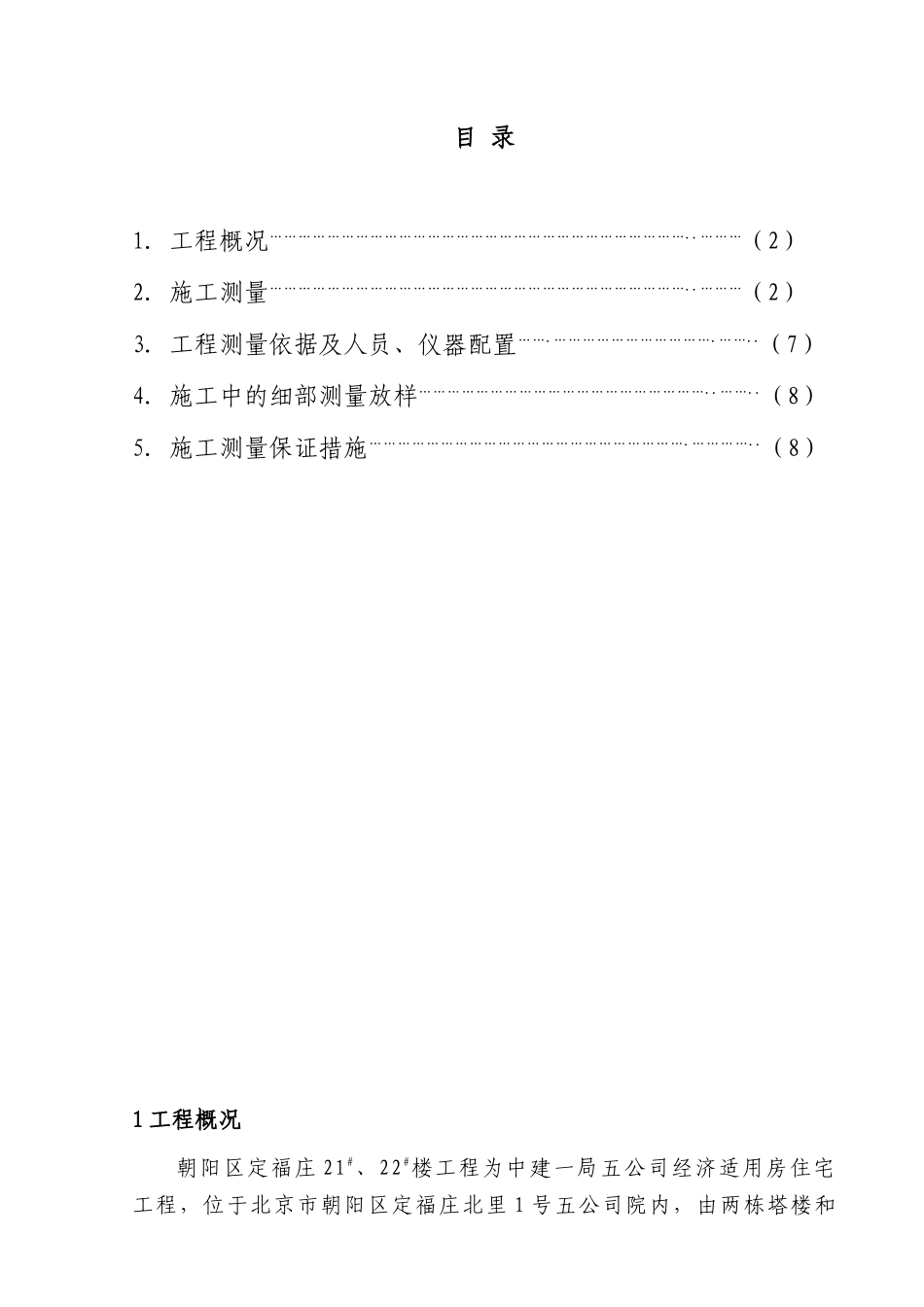

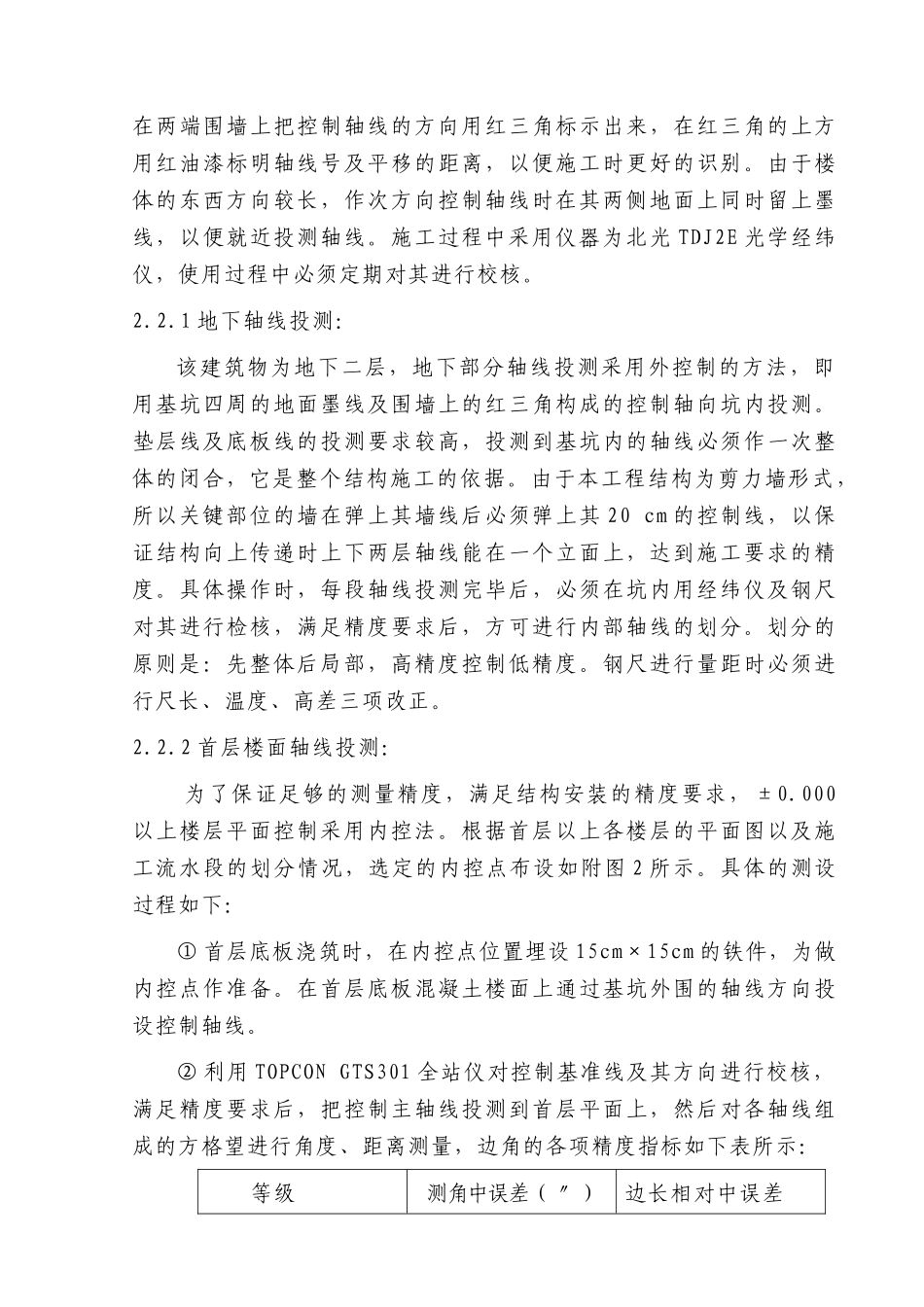

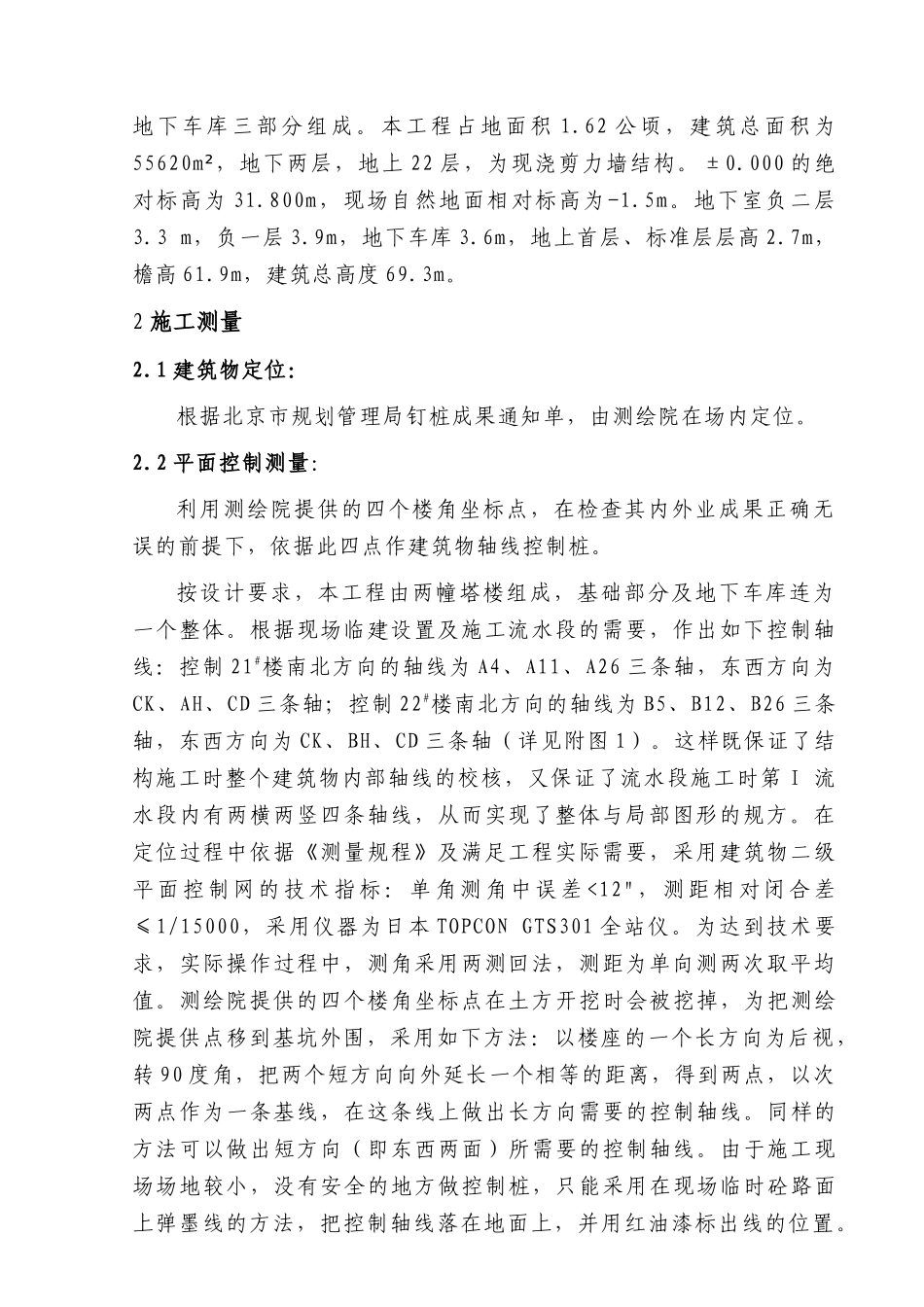

目录1．工程概况……………………………………………………………………………..………（2）2．施工测量……………………………………………………………………………..………（2）3．工程测量依据及人员、仪器配置…….…………………………….……..（7）4．施工中的细部测量放样……………………………………………………..……..（8）5．施工测量保证措施………………………………………………………….…………..（8）1工程概况朝阳区定福庄21#、22#楼工程为中建一局五公司经济适用房住宅工程，位于北京市朝阳区定福庄北里1号五公司院内，由两栋塔楼和地下车库三部分组成。本工程占地面积1.62公顷，建筑总面积为55620m²，地下两层，地上22层，为现浇剪力墙结构。±0.000的绝对标高为31.800m，现场自然地面相对标高为-1.5m。地下室负二层3.3m，负一层3.9m，地下车库3.6m，地上首层、标准层层高2.7m，檐高61.9m，建筑总高度69.3m。2施工测量2.1建筑物定位：根据北京市规划管理局钉桩成果通知单，由测绘院在场内定位。2.2平面控制测量：利用测绘院提供的四个楼角坐标点，在检查其内外业成果正确无误的前提下，依据此四点作建筑物轴线控制桩。按设计要求，本工程由两幢塔楼组成，基础部分及地下车库连为一个整体。根据现场临建设置及施工流水段的需要，作出如下控制轴线：控制21#楼南北方向的轴线为A4、A11、A26三条轴，东西方向为CK、AH、CD三条轴；控制22#楼南北方向的轴线为B5、B12、B26三条轴，东西方向为CK、BH、CD三条轴（详见附图1）。这样既保证了结构施工时整个建筑物内部轴线的校核，又保证了流水段施工时第I流水段内有两横两竖四条轴线，从而实现了整体与局部图形的规方。在定位过程中依据《测量规程》及满足工程实际需要，采用建筑物二级平面控制网的技术指标：单角测角中误差<12"，测距相对闭合差≤1/15000，采用仪器为日本TOPCONGTS301全站仪。为达到技术要求，实际操作过程中，测角采用两测回法，测距为单向测两次取平均值。测绘院提供的四个楼角坐标点在土方开挖时会被挖掉，为把测绘院提供点移到基坑外围，采用如下方法：以楼座的一个长方向为后视，转90度角，把两个短方向向外延长一个相等的距离，得到两点，以次两点作为一条基线，在这条线上做出长方向需要的控制轴线。同样的方法可以做出短方向（即东西两面）所需要的控制轴线。由于施工现场场地较小，没有安全的地方做控制桩，只能采用在现场临时砼路面上弹墨线的方法，把控制轴线落在地面上，并用红油漆标出线的位置。在两端围墙上把控制轴线的方向用红三角标示出来，在红三角的上方用红油漆标明轴线号及平移的距离，以便施工时更好的识别。由于楼体的东西方向较长，作次方向控制轴线时在其两侧地面上同时留上墨线，以便就近投测轴线。施工过程中采用仪器为北光TDJ2E光学经纬仪，使用过程中必须定期对其进行校核。2.2.1地下轴线投测：该建筑物为地下二层，地下部分轴线投测采用外控制的方法，即用基坑四周的地面墨线及围墙上的红三角构成的控制轴向坑内投测。垫层线及底板线的投测要求较高，投测到基坑内的轴线必须作一次整体的闭合，它是整个结构施工的依据。由于本工程结构为剪力墙形式，所以关键部位的墙在弹上其墙线后必须弹上其20cm的控制线，以保证结构向上传递时上下两层轴线能在一个立面上，达到施工要求的精度。具体操作时，每段轴线投测完毕后，必须在坑内用经纬仪及钢尺对其进行检核，满足精度要求后，方可进行内部轴线的划分。划分的原则是：先整体后局部，高精度控制低精度。钢尺进行量距时必须进行尺长、温度、高差三项改正。2.2.2首层楼面轴线投测：为了保证足够的测量精度，满足结构安装的精度要求，±0.000以上楼层平面控制采用内控法。根据首层以上各楼层的平面图以及施工流水段的划分情况，选定的内控点布设如附图2所示。具体的测设过程如下：①首层底板浇筑时，在内控点位置埋设15cm×15cm的铁件，为做内控点作准备。在首层底板混凝土楼面上通过基坑外围的轴线方向投设控制轴线。②利用TOPCONGTS301全站仪对控制基准线及其方向进行校核，满足精度要求后，把控制主轴线投测到首层平面...
