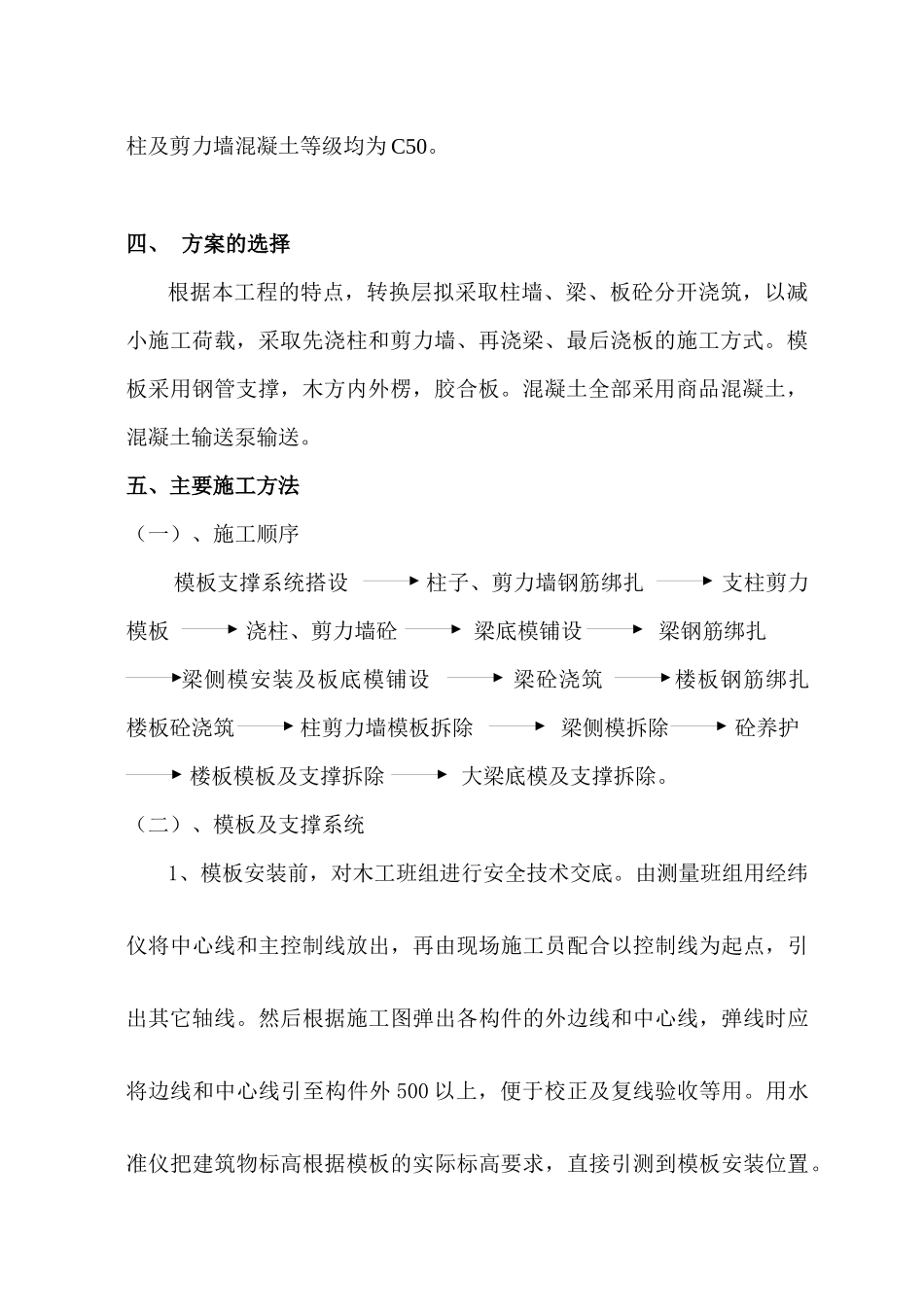

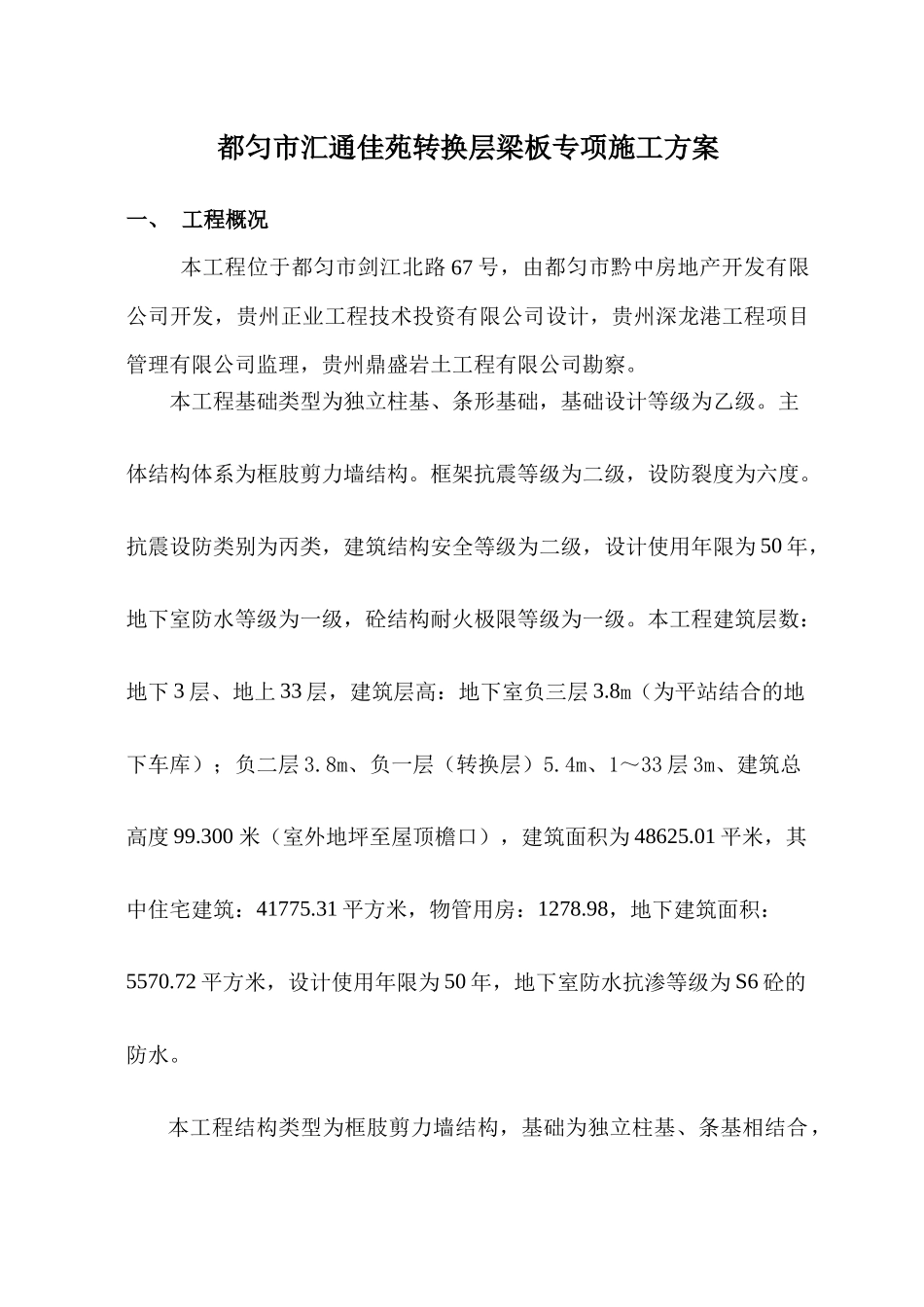

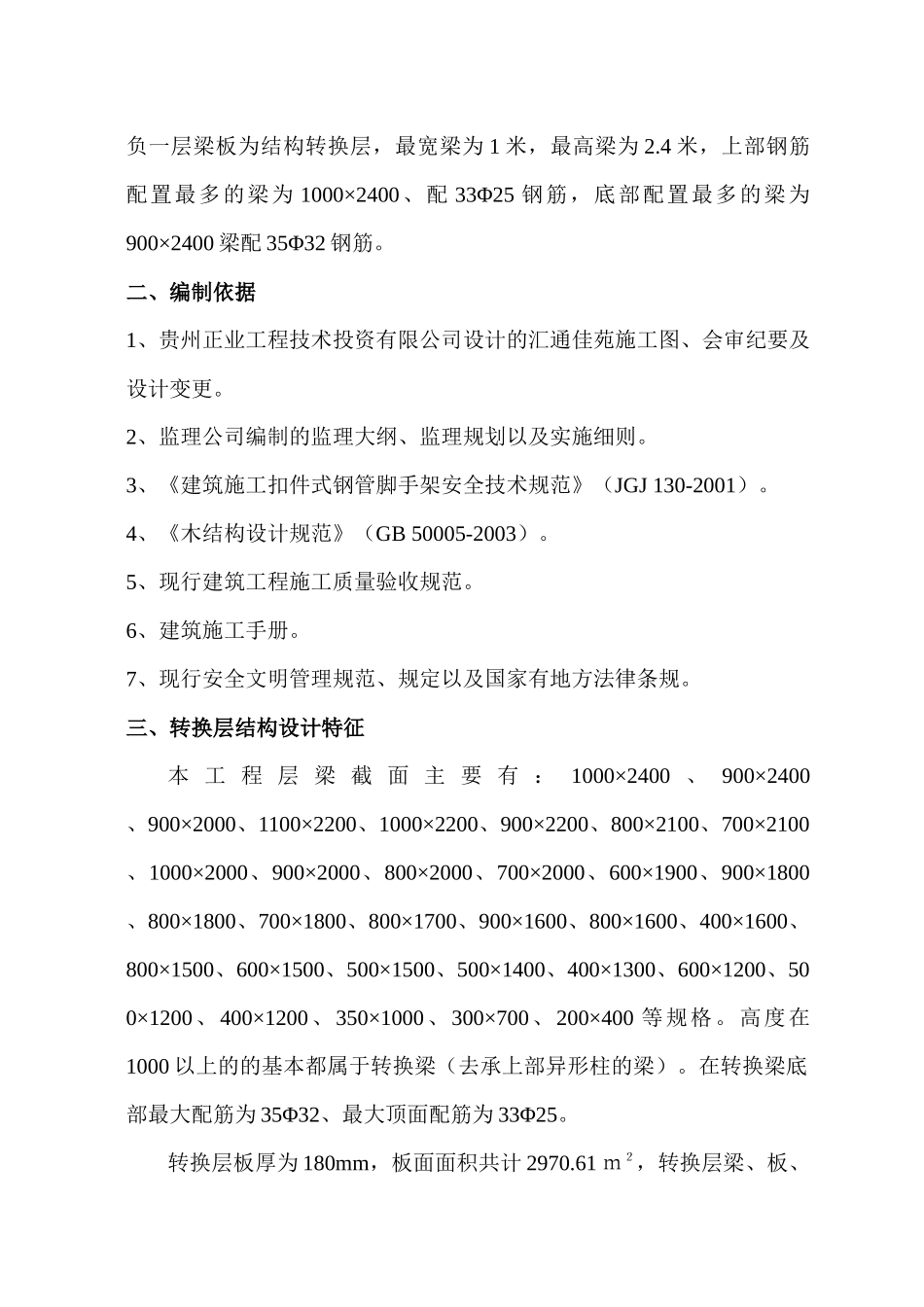

都匀市汇通佳苑转换层梁板专项施工方案一、工程概况本工程位于都匀市剑江北路67号,由都匀市黔中房地产开发有限公司开发,贵州正业工程技术投资有限公司设计,贵州深龙港工程项目管理有限公司监理,贵州鼎盛岩土工程有限公司勘察。本工程基础类型为独立柱基、条形基础,基础设计等级为乙级。主体结构体系为框肢剪力墙结构。框架抗震等级为二级,设防裂度为六度。抗震设防类别为丙类,建筑结构安全等级为二级,设计使用年限为50年,地下室防水等级为一级,砼结构耐火极限等级为一级。本工程建筑层数:地下3层、地上33层,建筑层高:地下室负三层3.8m(为平站结合的地下车库);负二层3.8m、负一层(转换层)5.4m、1~33层3m、建筑总高度99.300米(室外地坪至屋顶檐口),建筑面积为48625.01平米,其中住宅建筑:41775.31平方米,物管用房:1278.98,地下建筑面积:5570.72平方米,设计使用年限为50年,地下室防水抗渗等级为S6砼的防水。本工程结构类型为框肢剪力墙结构,基础为独立柱基、条基相结合,负一层梁板为结构转换层,最宽梁为1米,最高梁为2.4米,上部钢筋配置最多的梁为1000×2400、配33Φ25钢筋,底部配置最多的梁为900×2400梁配35Φ32钢筋。二、编制依据1、贵州正业工程技术投资有限公司设计的汇通佳苑施工图、会审纪要及设计变更。2、监理公司编制的监理大纲、监理规划以及实施细则。3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。4、《木结构设计规范》(GB50005-2003)。5、现行建筑工程施工质量验收规范。6、建筑施工手册。7、现行安全文明管理规范、规定以及国家有地方法律条规。三、转换层结构设计特征本工程层梁截面主要有:1000×2400、900×2400、900×2000、1100×2200、1000×2200、900×2200、800×2100、700×2100、1000×2000、900×2000、800×2000、700×2000、600×1900、900×1800、800×1800、700×1800、800×1700、900×1600、800×1600、400×1600、800×1500、600×1500、500×1500、500×1400、400×1300、600×1200、500×1200、400×1200、350×1000、300×700、200×400等规格。高度在1000以上的的基本都属于转换梁(去承上部异形柱的梁)。在转换梁底部最大配筋为35Φ32、最大顶面配筋为33Φ25。转换层板厚为180mm,板面面积共计2970.61m2,转换层梁、板、柱及剪力墙混凝土等级均为C50。四、方案的选择根据本工程的特点,转换层拟采取柱墙、梁、板砼分开浇筑,以减小施工荷载,采取先浇柱和剪力墙、再浇梁、最后浇板的施工方式。模板采用钢管支撑,木方内外楞,胶合板。混凝土全部采用商品混凝土,混凝土输送泵输送。五、主要施工方法(一)、施工顺序模板支撑系统搭设柱子、剪力墙钢筋绑扎支柱剪力模板浇柱、剪力墙砼梁底模铺设梁钢筋绑扎梁侧模安装及板底模铺设梁砼浇筑楼板钢筋绑扎楼板砼浇筑柱剪力墙模板拆除梁侧模拆除砼养护楼板模板及支撑拆除大梁底模及支撑拆除。(二)、模板及支撑系统1、模板安装前,对木工班组进行安全技术交底。由测量班组用经纬仪将中心线和主控制线放出,再由现场施工员配合以控制线为起点,引出其它轴线。然后根据施工图弹出各构件的外边线和中心线,弹线时应将边线和中心线引至构件外500以上,便于校正及复线验收等用。用水准仪把建筑物标高根据模板的实际标高要求,直接引测到模板安装位置。在建筑物外设永久性标高,便于复测及验收用。检查支撑系统、模板系统是否按要求搭设。胶合板应刷好脱模剂平放整齐待用。木楞、钢管、扣减等材料亦应进行检查,不符合要求的严禁使用。2、转换层梁顶架支撑:转换层顶架支撑系统是本工程最关键的部分,决定工程的安全。转换层最大梁是/~轴上的1000×2400,/~轴上的900×2400(单跨度8.1m)和/~轴上的1100×2200(单跨度6.7m)。具体模板及支撑计算附后。根据支撑承载力计算结果,大梁顶架采用Φ4.8×3.5钢管,梁高2400~1800钢管纵向间距不大于550,梁高1800~1400钢管纵向间距不大于600,梁横间距不大于360。梁高1400~1000的钢管纵距不大于650,梁横间距不大于300。梁高1000~800的钢管纵距不大于700,梁横间距不大于300。梁高800~500的钢管纵距...
