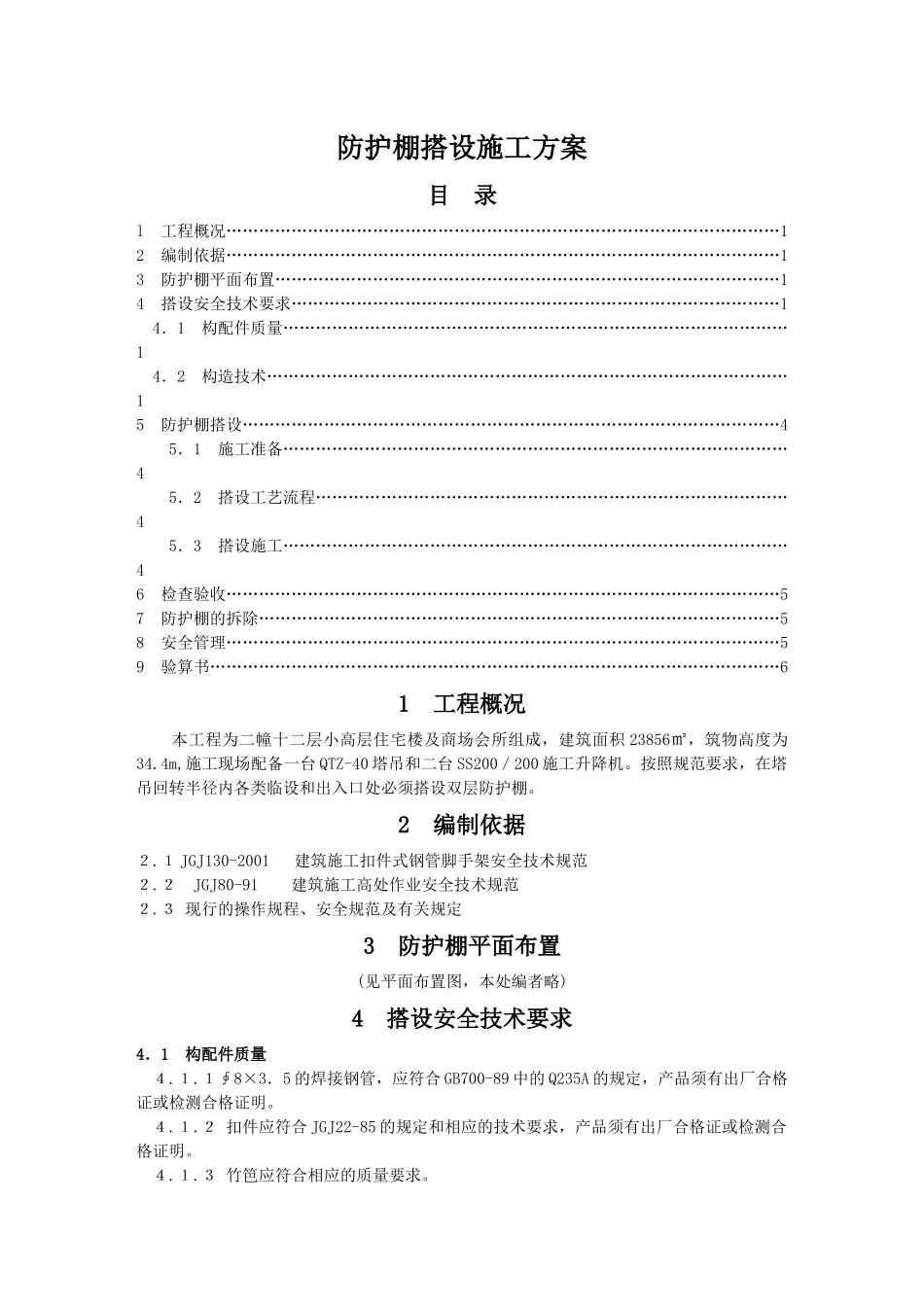

防护棚搭设施工方案目录l工程概况…………………………………………………………………………………………12编制依据…………………………………………………………………………………………13防护棚平面布置…………………………………………………………………………………14搭设安全技术要求………………………………………………………………………………14．1构配件质量…………………………………………………………………………………14．2构造技术……………………………………………………………………………………15防护棚搭设………………………………………………………………………………………45．1施工准备…………………………………………………………………………………45．2搭设工艺流程……………………………………………………………………………45．3搭设施工…………………………………………………………………………………46检查验收…………………………………………………………………………………………57防护棚的拆除……………………………………………………………………………………58安全管理…………………………………………………………………………………………59验算书……………………………………………………………………………………………61工程概况本工程为二幢十二层小高层住宅楼及商场会所组成，建筑面积23856㎡，筑物高度为34.4m,施工现场配备一台QTZ-40塔吊和二台SS200／200施工升降机。按照规范要求，在塔吊回转半径内各类临设和出入口处必须搭设双层防护棚。2编制依据２.１JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范２.２JGJ80-91建筑施工高处作业安全技术规范２.３现行的操作规程、安全规范及有关规定3防护棚平面布置(见平面布置图，本处编者略)4搭设安全技术要求4．1构配件质量４.１.１∮8×3．5的焊接钢管，应符合GB700-89中的Q235A的规定，产品须有出厂合格证或检测合格证明。４.１.２扣件应符合JGJ22-85的规定和相应的技术要求，产品须有出厂合格证或检测合格证明。４.１.３竹笆应符合相应的质量要求。４.１.４密目安全网应符合相应的质量要求。４.２构造技术4．2．1临时设施防护棚４.２.１.１木工房及水泥库：防护棚宽度8m，总高度6m，搭设立杆纵向间距3m。直接搭设在砼硬地坪上。上下横向水平杆之间采用桁架形式，斜拉杆间距1m，对称设置。木工房南侧中间增加一根立杆。底部200㎜处设置纵向扫地杆，每隔1.5m设置一道横向水平杆。双层棚顶间距600㎜，每层用竹笆满铺。上部600㎜四周设置一道水平防护栏杆，下口采用180㎜挡脚板，并张挂绿色安全网，如图所示。４.２.１.２钢筋棚：防护棚宽度6m，其中悬挑2m。总高度6m。搭设立杆间距3m。直接搭设在砼硬地坪上，上下横向水平杆之间采用桁架形式，斜拉杆间距1m，对称设置。底部200㎜处设置纵向扫地杆。双层棚顶间距600㎜，每层用竹笆满铺。在下层棚下方搭设一层用石棉瓦满铺棚顶，作为钢筋棚防雨措施。上部600㎜四周设置一道水平防护栏杆，下口采用180㎜挡脚板，并张挂绿色安全网。(搅拌机防护棚参照钢筋棚搭设)。４.２.１.３宿舍3#楼：防护棚宽度8m，总高度10m。搭设立杆间距3m，用4根钢管组对成300㎜见方的小方柱作为立柱，柱距3m，直接搭设在砼硬地坪上。剪刀撑倾角45度直接搭设在砼硬地坪上。上下横向水平杆之间采用桁架形式，斜拉杆间距lm，对称设置。南北两侧中间增加二根立杆。底部200㎜处设置纵向扫地杆，每隔2m设置一道横向水平杆。双层棚顶间距600㎜，每层用竹笆满铺，上部600mm四周设置一道水平防护栏杆，下口采用180㎜挡脚板，并张挂绿色安全网。如图所示。４.２.２人行通道防护栏４.２.２.１道路宽度为5m的，搭设总高度6m。用4根钢管组对成300mm见方的小方柱作为立柱，柱距3m，直接搭设在砼硬地坪上。剪刀撑倾角45度，跨距6m,连续设置。底部200mm处设置纵向扫地杆，从扫地杆起外围用密目网全封闭，高度2000mm。双层棚间距800mm，每层用竹笆满铺，上下横向水平杆之间增加斜拉杆。上部600mm，四周设置一道防护栏杆，下口采用180mm挡脚板，并张挂绿色安全网...
