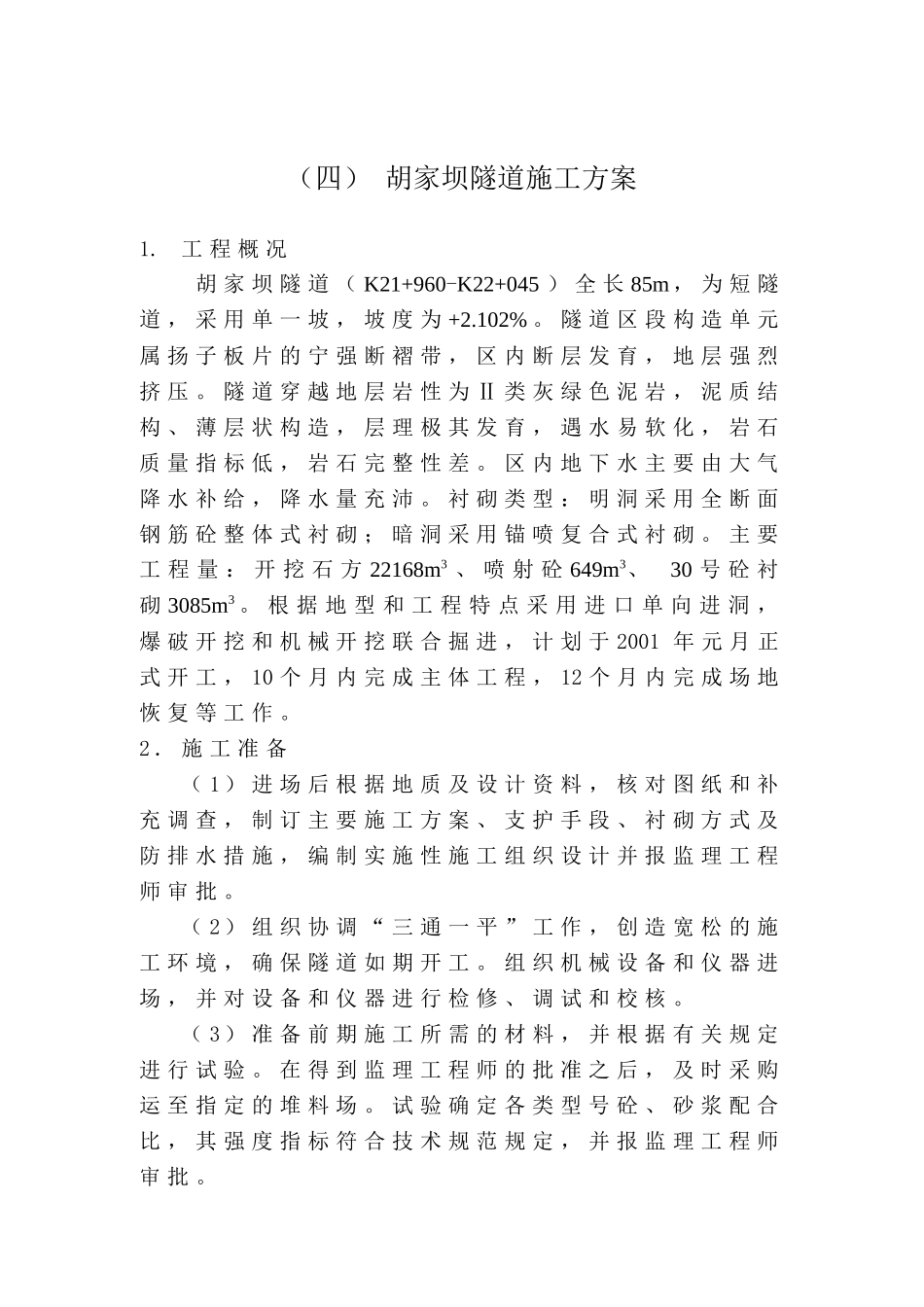

（四）胡家坝隧道施工方案1.工程概况胡家坝隧道（K21+960-K22+045）全长85m，为短隧道，采用单一坡，坡度为+2.102%。隧道区段构造单元属扬子板片的宁强断褶带，区内断层发育，地层强烈挤压。隧道穿越地层岩性为Ⅱ类灰绿色泥岩，泥质结构、薄层状构造，层理极其发育，遇水易软化，岩石质量指标低，岩石完整性差。区内地下水主要由大气降水补给，降水量充沛。衬砌类型：明洞采用全断面钢筋砼整体式衬砌；暗洞采用锚喷复合式衬砌。主要工程量：开挖石方22168m3、喷射砼649m3、30号砼衬砌3085m3。根据地型和工程特点采用进口单向进洞，爆破开挖和机械开挖联合掘进，计划于2001年元月正式开工，10个月内完成主体工程，12个月内完成场地恢复等工作。2．施工准备（1）进场后根据地质及设计资料，核对图纸和补充调查，制订主要施工方案、支护手段、衬砌方式及防排水措施，编制实施性施工组织设计并报监理工程师审批。（2）组织协调“三通一平”工作，创造宽松的施工环境，确保隧道如期开工。组织机械设备和仪器进场，并对设备和仪器进行检修、调试和校核。（3）准备前期施工所需的材料，并根据有关规定进行试验。在得到监理工程师的批准之后，及时采购运至指定的堆料场。试验确定各类型号砼、砂浆配合比，其强度指标符合技术规范规定，并报监理工程师审批。（4）开工前，进行线路平面控制导线点、线路中线桩及标高控制水准基桩的复测，并进行必要的加桩、加固、移设桩志及水准点。（5）复测后在隧道洞口便于量测的地方设立进出口永久性控制桩，并将其纳入平面控制网。在隧道进出口分别设立轴线标点及两个以上的后视桩标，并分别设立三个水准点作为进洞依据，并对隧道两端线控制点及水准点进行联测，使其满足精度要求。（6）洞内轴线采用导线控制，直线段每10m，曲线段每5m测设一个施工中线桩。掘进采用激光准直仪导向以确保掘进准确无误。3.洞口明洞工程施工措施隧道进洞口处于浅埋地层段，表层为页岩风化破碎浮土层，下层岩体层理杂乱，节理发育，渗水性强。根据地质地形及双连拱特点，为确保安全顺利进洞，采用先支后挖的施工方法，具体措施如下：（1）设洞顶截水沟和洞口排水沟，将地表水引到隧道施工区外，以免影响洞口仰坡稳定。（2）开挖洞口外拉槽（分台阶开挖）。（3）按1:0.5-1:1刷仰坡及边坡。（4）在洞口边坡和仰坡内打锚杆（长4m），挂网喷5-10cm砼进行坡面防护。（5）开挖仰坡坡脚至路面设计标高。（6）架立两排钢支撑，纵向用钢筋焊接成稳固的框架（纵向筋间距为1米）。（7）沿钢支撑中部打入φ50*5（长5m）钢花管，外插角50-70，间距20-40cm,入岩深度4m，外露1.0m，管棚内压入水泥浆液进行地质改良。3.洞身开挖及施工程序本座隧道总的施工方案是：“弱爆破、小挠动、短进尺、强支护、早封闭、勤测量、快衬砌。”（1）开挖方法与施工顺序第一步，中导坑先行开挖并贯通（见下页）；第二步，现浇砼中隔墙；第三步，开挖两侧导坑；第四步，模筑砼边墙；第五步，相距20m(右洞在前)同步开挖两洞拱部；第六步，支护、衬砌拱顶；第七步，开挖核心岩体；第八步，施作两洞仰拱。（2）施工要点与措施a.中导坑开挖中导坑的设计开挖总高度近8m,开挖宽度4m，呈竖椭圆断面，在围岩条件极为不利的情况下，一次开挖全高难度很大，施工中先开挖上部6m部分，视围岩条件，灵活采用快硬水泥锚杆、喷射砼，钢拱架、超前小导管注浆和大管棚等支护方法，然后分段后退开挖底部剩余部分。b.中隔墙浇注中隔墙浇注亦可采用后退式分段施工，与中导坑底部拉槽同步后退。根据中隔墙结构设计图，每次在中导坑底部拉开一定长度的沟槽，清理沟底使其满足设计要求，然后立模板一定长度，用砼输送泵送料，振动棒振捣，一次完成中隔墙全高浇注。c.侧导坑开挖两边侧导坑开挖的总高近7m，宽度3m。也采用上、下部两次开挖方法施工。上部高度5m，下部拉槽深度2m.。拉槽采用后退式施工，分段长度与边墙衬砌分段长度相应。由于隧道长度较小，两侧导坑上部贯通后再后退拉槽。侧导坑的支护方法与中导坑的相同，支护参数可灵活调整。d.侧导坑衬砌分段拉槽、清底后，根据中隔墙的分段位置确定两侧边墙的分段位置。要求衬砌的...
