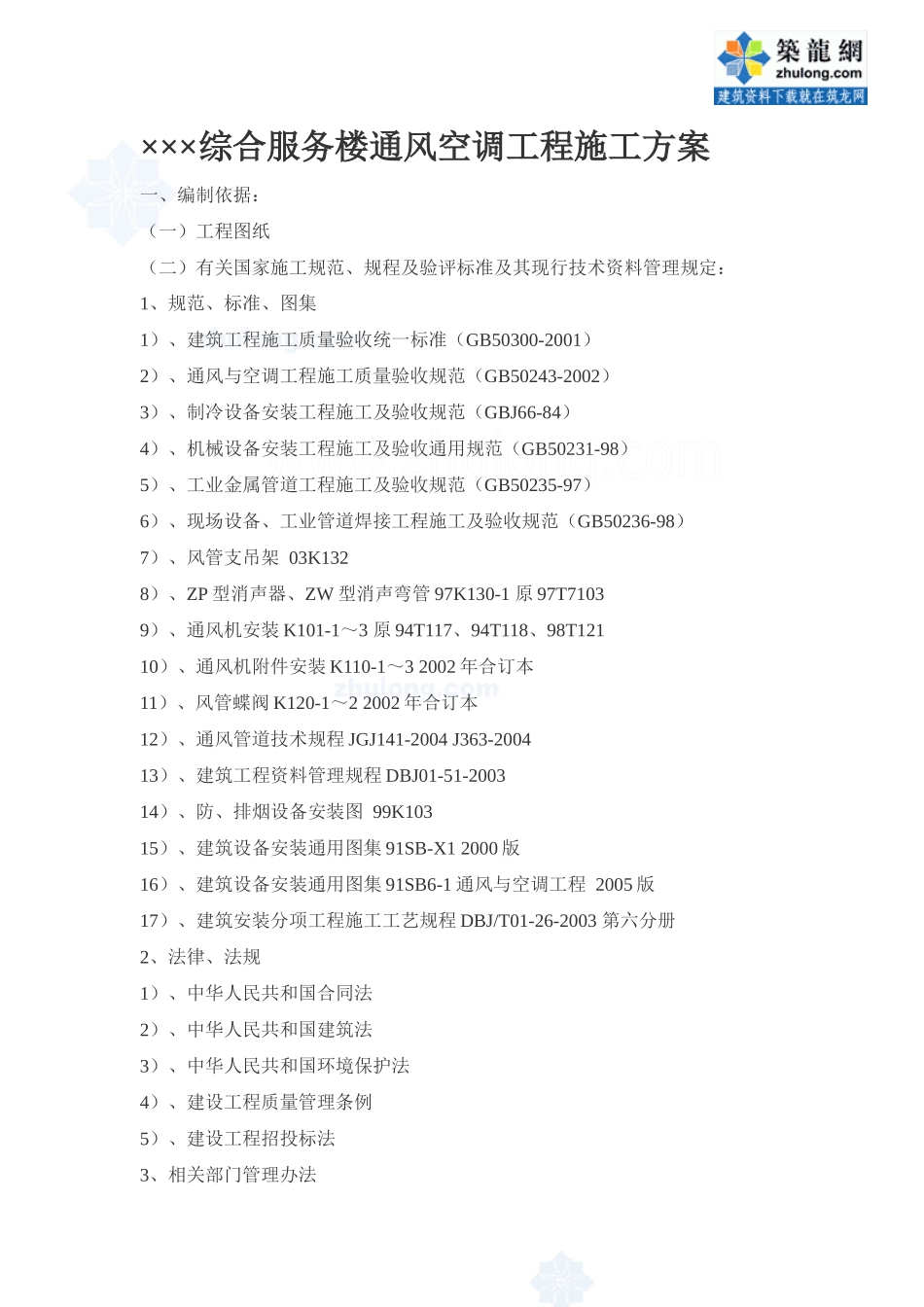

×××综合服务楼通风空调工程施工方案一、编制依据：（一）工程图纸（二）有关国家施工规范、规程及验评标准及其现行技术资料管理规定：1、规范、标准、图集1）、建筑工程施工质量验收统一标准（GB50300-2001）2）、通风与空调工程施工质量验收规范（GB50243-2002）3）、制冷设备安装工程施工及验收规范（GBJ66-84）4）、机械设备安装工程施工及验收通用规范（GB50231-98）5）、工业金属管道工程施工及验收规范（GB50235-97）6）、现场设备、工业管道焊接工程施工及验收规范（GB50236-98）7）、风管支吊架03K1328）、ZP型消声器、ZW型消声弯管97K130-1原97T71039）、通风机安装K101-1～3原94T117、94T118、98T12110）、通风机附件安装K110-1～32002年合订本11）、风管蝶阀K120-1～22002年合订本12）、通风管道技术规程JGJ141-2004J363-200413）、建筑工程资料管理规程DBJ01-51-200314）、防、排烟设备安装图99K10315）、建筑设备安装通用图集91SB-X12000版16）、建筑设备安装通用图集91SB6-1通风与空调工程2005版17）、建筑安装分项工程施工工艺规程DBJ/T01-26-2003第六分册2、法律、法规1）、中华人民共和国合同法2）、中华人民共和国建筑法3）、中华人民共和国环境保护法4）、建设工程质量管理条例5）、建设工程招投标法3、相关部门管理办法按建设单位的机电设备要求，我方应充分考虑技术规范中相关部门颁布的一些标准、准则和业务条例。我单位将在施工中执行相关要求，在此仅列出部分常用管理办法。1）、房屋建筑工程和市政基础设施工程竣工备案管理暂行办法2）、关于公布禁止限制使用建材产品的目录通知。二、工程概况：1、本工程为×××综合服务楼，大型建材及仓储超市，位于××区×××路，东临百安居建材超市，西临规划路，南临北五环辅路，北临乡政府北街，总建筑面积76784平方米，其中地下43818平方米，地上44034平方米。本建筑高24米，地下三层，地上四层。地下三层为设备层和车库，局部为战时物资库，地下二层为车库，地下一层及其一、二、三均为商业用房，四层为餐饮用途。2、与工程施工有关的单位：建设单位：北京×××置业有限责任公司设计单位：×××建筑设计（北京）研究院施工单位：北京×××开发建设有限公司监理单位：北京×××工程建设监理有限公司3、竣工日期：2007年9月22日三、专业工程概况：1、空调方式及系统设置：1）各层均采用吊顶式空调机组处理室内循环空气，地下一层采用吊顶式新风机组处理新风后送入室内。四层新风采用热回收系统，室外新风先与排风进行热交换后，进行热湿处理到室内状态点，由风机送入室内。2）各层的空调系统均采用，上送上回气流组织形式，送风采用方形散流器，回风采用单层百叶风口。2、通风及防排烟：1）本工程地上部分依靠外墙的房间采用自然排烟，其余部分均采用机械排烟。2）地下二三层车库，机械排烟与排风系统合用，采用单层百叶风口，平时排风，火灾时排烟。3）地下三层设备房的走廊设置机械排烟，设一套排烟系统。4）地下一层为商业用途，分为六个防火分区。其中，1、2、3、共用一套排风排烟合用系统，4、5、6、共用一套排风排烟合用系统。5）一层至四层为商业用途，每个防火分区设置一套排风排烟合用系统。6）地下一层空调新风机组作为火灾时补风用。7）通风空调、防排烟系统风管均采用镀锌钢板，风管厚度及法兰规格详见华北标91SB6-P.2。8）风管保温采用玻璃棉板保温，外缠玻璃丝布具体要求详见02号图纸，管道防腐，具体要求详见02号图纸。3、空调水系统：1)、冷却水管采用无缝钢管焊接，刷两道灰色调合漆两道丹油。保温用32毫米泡沫塑料。2)、空调冷热水：管径小于等于32用镀锌钢管，丝扣连接，40-150用焊接钢管焊接，大于150用无缝钢管焊接。保温用超细玻璃棉管壳。3)、空调热水管：采用无缝钢管焊接，刷两道灰色调合漆两道丹油。保温用32毫米泡沫塑料。4)、空调冷凝排水管：镀锌钢管丝扣连接，保温用离心玻璃棉管壳。5)、补水管：镀锌钢管丝扣连接。不保温。五、工程特点：1、本工程位于×××，紧邻大型建材超市，材料运输尽量减少上下班高峰期（最好在晚上进行材料的运输），需提前准备好施工需要的材料...
