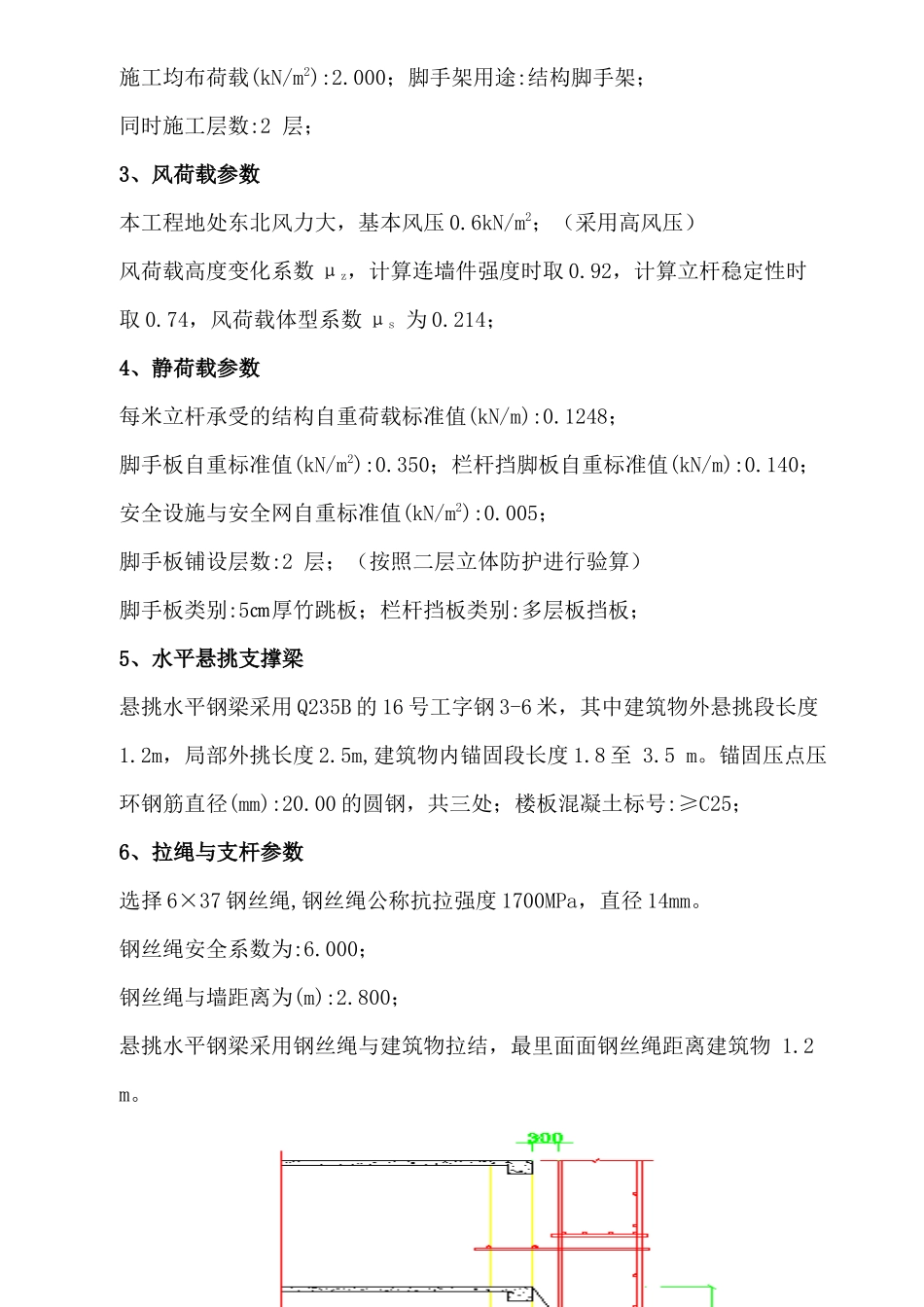

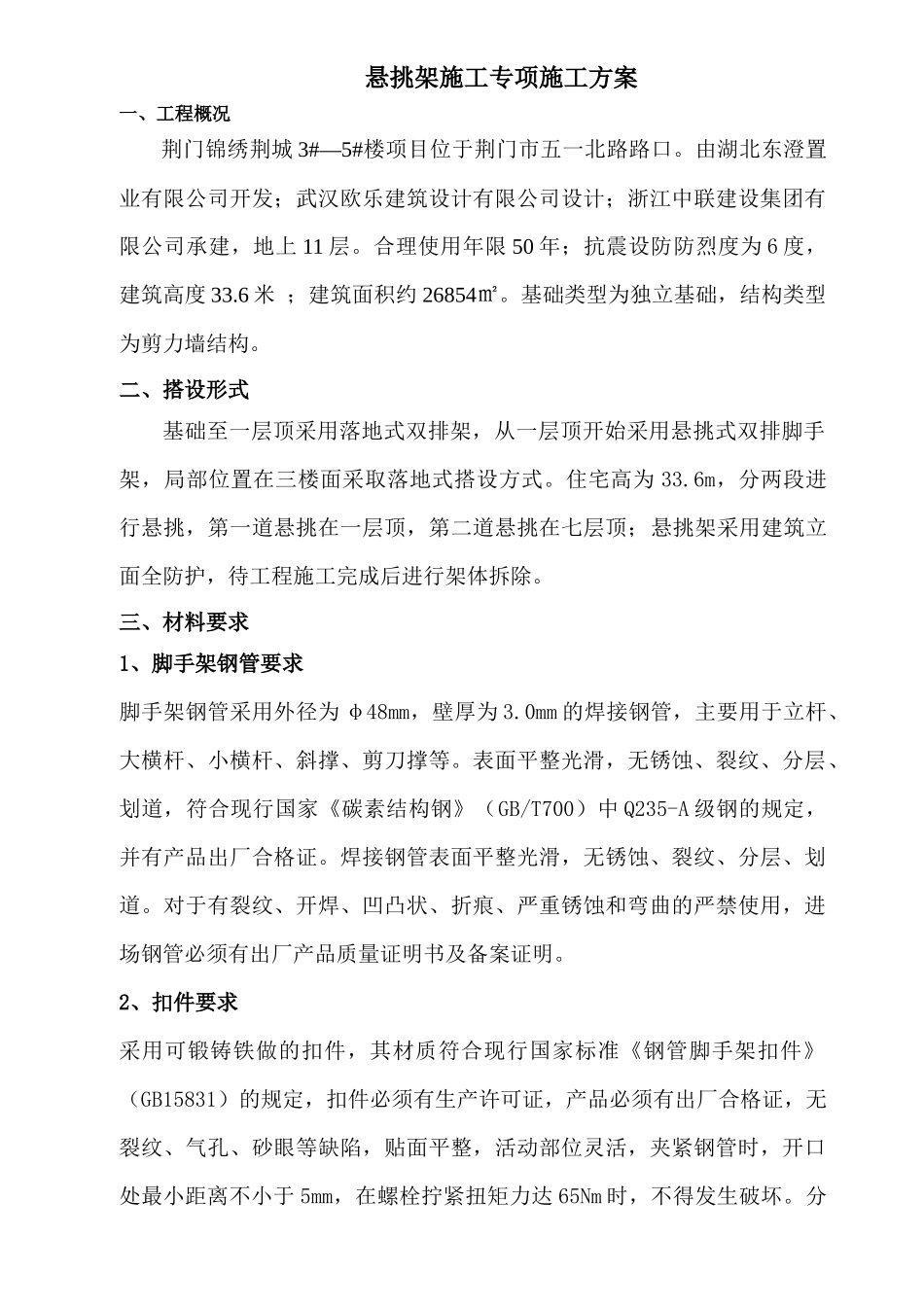

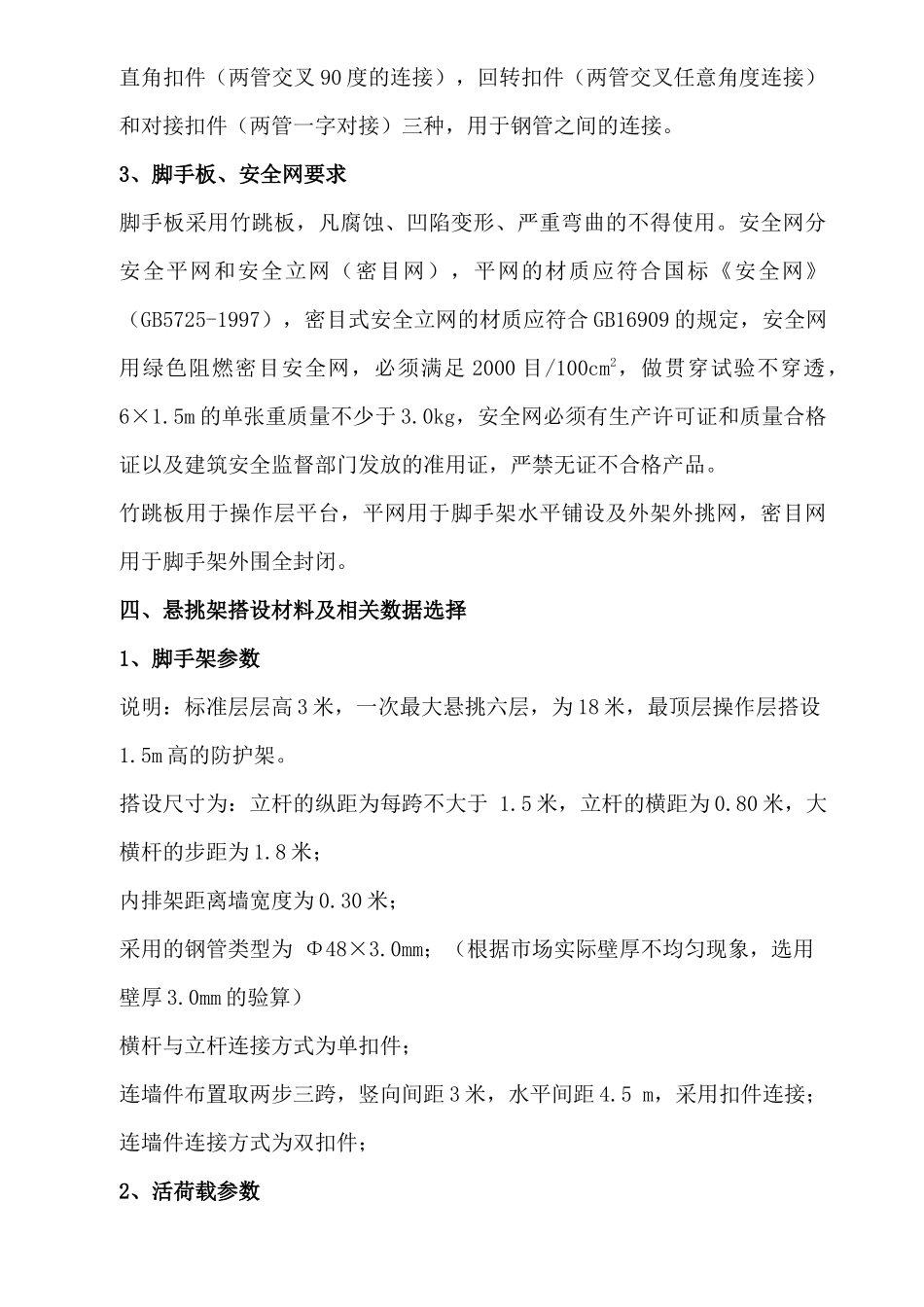

悬挑架施工专项施工方案一、工程概况荆门锦绣荆城3#—5#楼项目位于荆门市五一北路路口。由湖北东澄置业有限公司开发；武汉欧乐建筑设计有限公司设计；浙江中联建设集团有限公司承建，地上11层。合理使用年限50年；抗震设防防烈度为6度，建筑高度33.6米；建筑面积约26854㎡。基础类型为独立基础，结构类型为剪力墙结构。二、搭设形式基础至一层顶采用落地式双排架，从一层顶开始采用悬挑式双排脚手架，局部位置在三楼面采取落地式搭设方式。住宅高为33.6m，分两段进行悬挑，第一道悬挑在一层顶，第二道悬挑在七层顶；悬挑架采用建筑立面全防护，待工程施工完成后进行架体拆除。三、材料要求1、脚手架钢管要求脚手架钢管采用外径为φ48mm，壁厚为3.0mm的焊接钢管，主要用于立杆、大横杆、小横杆、斜撑、剪刀撑等。表面平整光滑，无锈蚀、裂纹、分层、划道，符合现行国家《碳素结构钢》（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。焊接钢管表面平整光滑，无锈蚀、裂纹、分层、划道。对于有裂纹、开焊、凹凸状、折痕、严重锈蚀和弯曲的严禁使用，进场钢管必须有出厂产品质量证明书及备案证明。2、扣件要求采用可锻铸铁做的扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件必须有生产许可证，产品必须有出厂合格证，无裂纹、气孔、砂眼等缺陷，贴面平整，活动部位灵活，夹紧钢管时，开口处最小距离不小于5mm，在螺栓拧紧扭矩力达65Nm时，不得发生破坏。分直角扣件（两管交叉90度的连接），回转扣件（两管交叉任意角度连接）和对接扣件（两管一字对接）三种，用于钢管之间的连接。3、脚手板、安全网要求脚手板采用竹跳板，凡腐蚀、凹陷变形、严重弯曲的不得使用。安全网分安全平网和安全立网（密目网），平网的材质应符合国标《安全网》（GB5725-1997），密目式安全立网的材质应符合GB16909的规定，安全网用绿色阻燃密目安全网，必须满足2000目/100cm2，做贯穿试验不穿透，6×1.5m的单张重质量不少于3.0kg，安全网必须有生产许可证和质量合格证以及建筑安全监督部门发放的准用证，严禁无证不合格产品。竹跳板用于操作层平台，平网用于脚手架水平铺设及外架外挑网，密目网用于脚手架外围全封闭。四、悬挑架搭设材料及相关数据选择1、脚手架参数说明：标准层层高3米，一次最大悬挑六层，为18米，最顶层操作层搭设1.5m高的防护架。搭设尺寸为：立杆的纵距为每跨不大于1.5米，立杆的横距为0.80米，大横杆的步距为1.8米；内排架距离墙宽度为0.30米；采用的钢管类型为Φ48×3.0mm；（根据市场实际壁厚不均匀现象，选用壁厚3.0mm的验算）横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距3米，水平间距4.5m，采用扣件连接；连墙件连接方式为双扣件；2、活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:结构脚手架；同时施工层数:2层；3、风荷载参数本工程地处东北风力大，基本风压0.6kN/m2；（采用高风压）风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4、静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:2层；（按照二层立体防护进行验算）脚手板类别:5㎝厚竹跳板；栏杆挡板类别:多层板挡板；5、水平悬挑支撑梁悬挑水平钢梁采用Q235B的16号工字钢3-6米，其中建筑物外悬挑段长度1.2m，局部外挑长度2.5m,建筑物内锚固段长度1.8至3.5m。锚固压点压环钢筋直径(mm):20.00的圆钢，共三处；楼板混凝土标号:≥C25；6、拉绳与支杆参数选择6×37钢丝绳,钢丝绳公称抗拉强度1700MPa，直径14mm。钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.800；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物1.2m。五、悬挑式脚手架各组件的验算1、型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)《建筑施工安全检查评分标准》(JGJ59-201...
