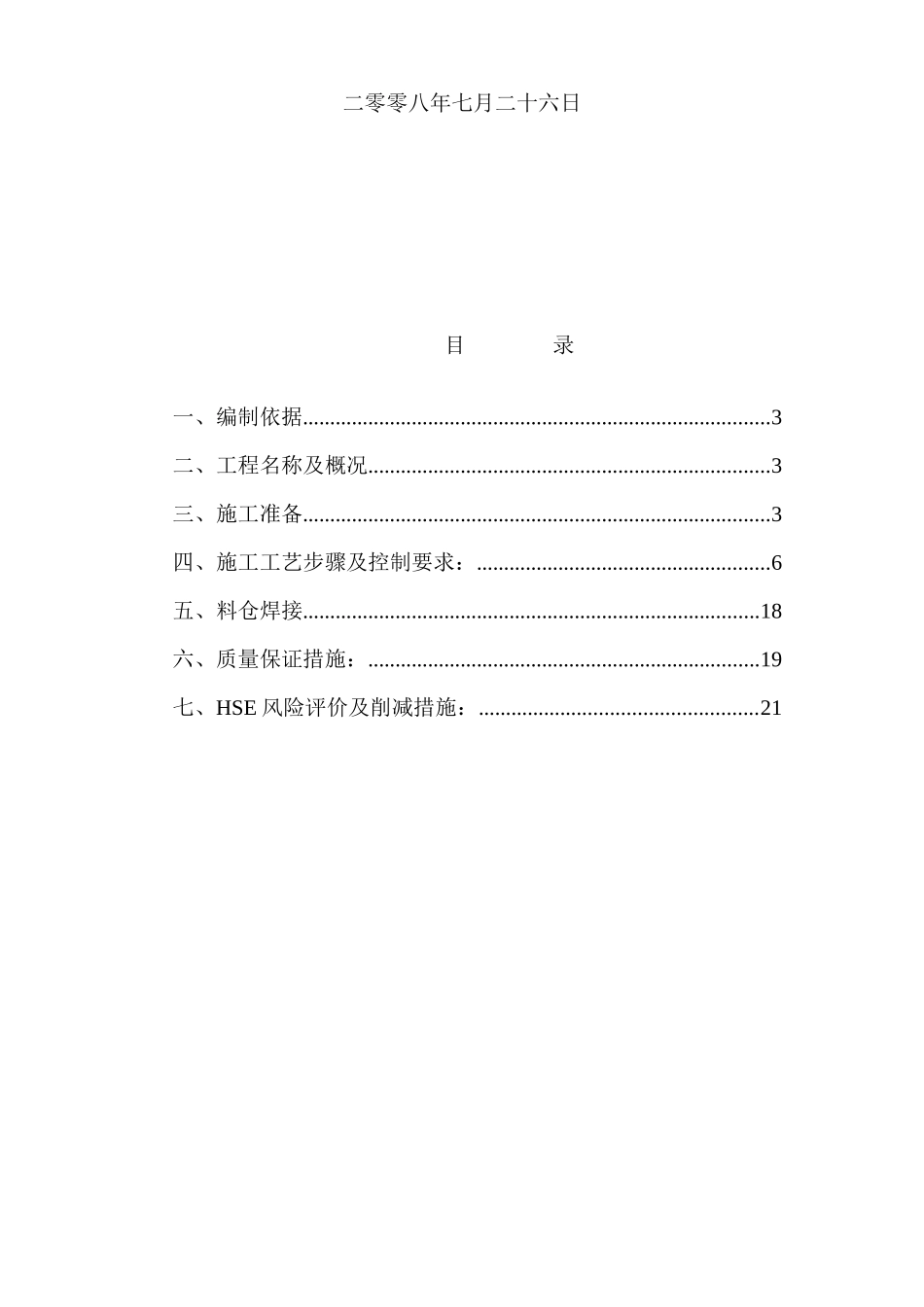

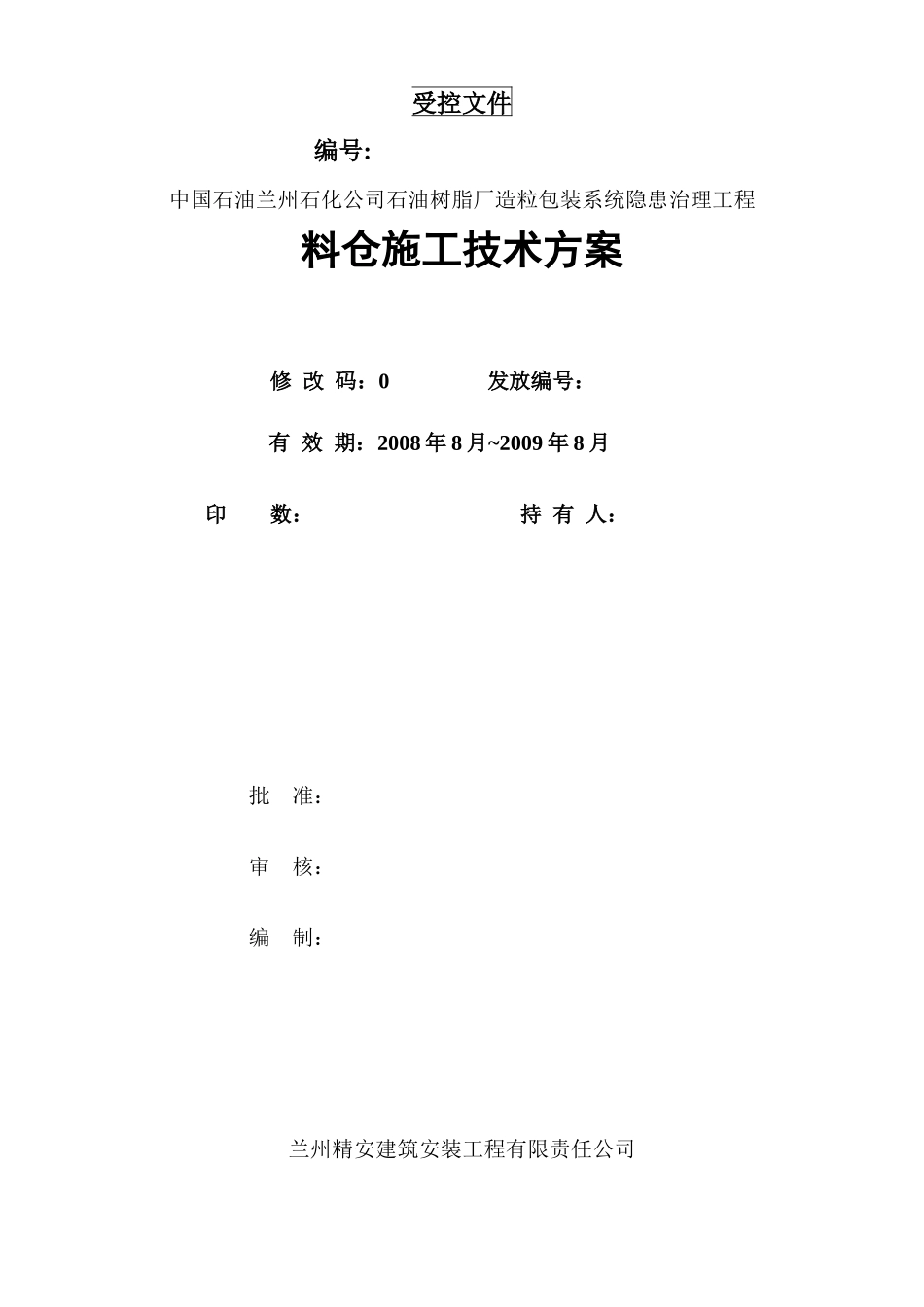

受控文件编号:中国石油兰州石化公司石油树脂厂造粒包装系统隐患治理工程料仓施工技术方案修改码：0发放编号：有效期：2008年8月~2009年8月印数：持有人：批准：审核：编制：兰州精安建筑安装工程有限责任公司二零零八年七月二十六日目录一、编制依据......................................................................................3二、工程名称及概况..........................................................................3三、施工准备......................................................................................3四、施工工艺步骤及控制要求：......................................................6五、料仓焊接....................................................................................18六、质量保证措施：........................................................................19七、HSE风险评价及削减措施：...................................................21一、编制依据1.《中国石油兰州石化公司石油树脂厂造粒包装系统隐患治理工程施工招标文件》2.《中国石油兰州石化公司石油树脂厂造粒包装系统改造可行性研究报告》3.施工及验收规范：《石油化工铝制料仓施工及验收规范》(SH3513-2000)。《石油化工工程焊接工艺评定标准》(SH3509-88)。《铝及铝合金焊接技术规程》(HGJ222-1992)《压力容器无损检测》（JB4730.2-2005）《石油化工施工安全规程》(SH3505-1999)二、工程名称及概况1.工程名称：中国石油兰州石化公司石油树脂厂造粒包装系统隐患治理工程。2.工程概况：本装置新建2台包装料仓，由于缺乏设备图纸等原因，料仓的材质和具体结构尺寸未知，根据我公司以往的施工经验，暂定包装料仓主体材料铝镁合金，本方案根据相关规范及我公司以往的施工经验编制，具体施工时根据设备图纸方案再作调整。三、施工准备1、原材料检验料仓的主体、主要零部件及焊接所用材料应符合设计图样要求,并具有制造厂的出厂合格证或质量证明书。质量证明书应包括材料牌号、炉号、规格、化学成分、力学性能及供货状态等。铝合金板的表面质量要求：板材表面应清洁,不应有裂纹和氧化夹杂物；表面的麻点、凹陷、碰伤、擦伤、轧辊压痕、深度不应超过板材厚度允许负偏差；板材表面在厚度偏差范围内的缺陷。铝材及其零部件应分类,按规格尺寸分别放置在垫木上,严禁与碳钢材料混堆和接触。2、材料的运输、堆放铝材的运输、堆放过程中，避免与坚硬物体碰撞、摩擦，严禁与地面接触严禁与碳钢材料混放，露天存放要遮盖好，防止材料及半成品受潮。在运输过程中，板间必须衬垫隔离纸，防止板间静电击伤。3、基础验收料仓安装前,应对基础进行验收,土建施工单位应提交基础施工记录外,基础上还应标明基础标高基准线和设备基础的中心线。如设计要求对基础作沉降观测时,还应有沉降观测基准点.料仓基础检查验收应按《石油化工装置设备基础工程施工及验收规范》SH3510的要求进行.复测基础标高；复测基础坐标位置；复测地脚螺栓分布圆直径；复测地脚螺栓间距；检查地脚螺栓垂直度及高度；检查螺栓长度及螺纹保护情况。4、施工机具准备卷板机2台，用于滚制弧形带板；刨边机2台，用于板材的坡口加工；剪板机2台，用于下料。等离子切割机2台，用于32㎜和30㎜的板材下料及开孔；无齿锯2台，用于措施用料中管材和型材的下料；手工钨极交流氩弧焊机20台，用于对接焊缝焊接;半自动氩弧焊机3台，用于角焊缝焊接；直磨机2台，角磨机机4台，用于焊口焊前处理；气焊工具2套，用于措施用料中板材和型材的切割；角磨机（φ180和φ150）各4台，用于等离子切割后氧化铝的处理和壳体内侧焊道的打磨;电焊机4台，用于临时措施材料的焊接;气泵1台,用于料仓作整体气密试验;直径φ150的胶皮锤、木锤及大锤，1-2吨、3吨及5吨规格的导链若干台、自制吊板夹子2对、2吨吊板夹子1对，2吨卡环及8吨卡环各4对。8吨吊车1台；32吨吊车1台；50吨吊车1台；8吨板车1台。铲车一台，压路机一台，自卸汽车一台。5、其它准备（1）平台铺设在料仓框架北侧地面铺设钢板平台（δ=16㎜），用于料仓...
