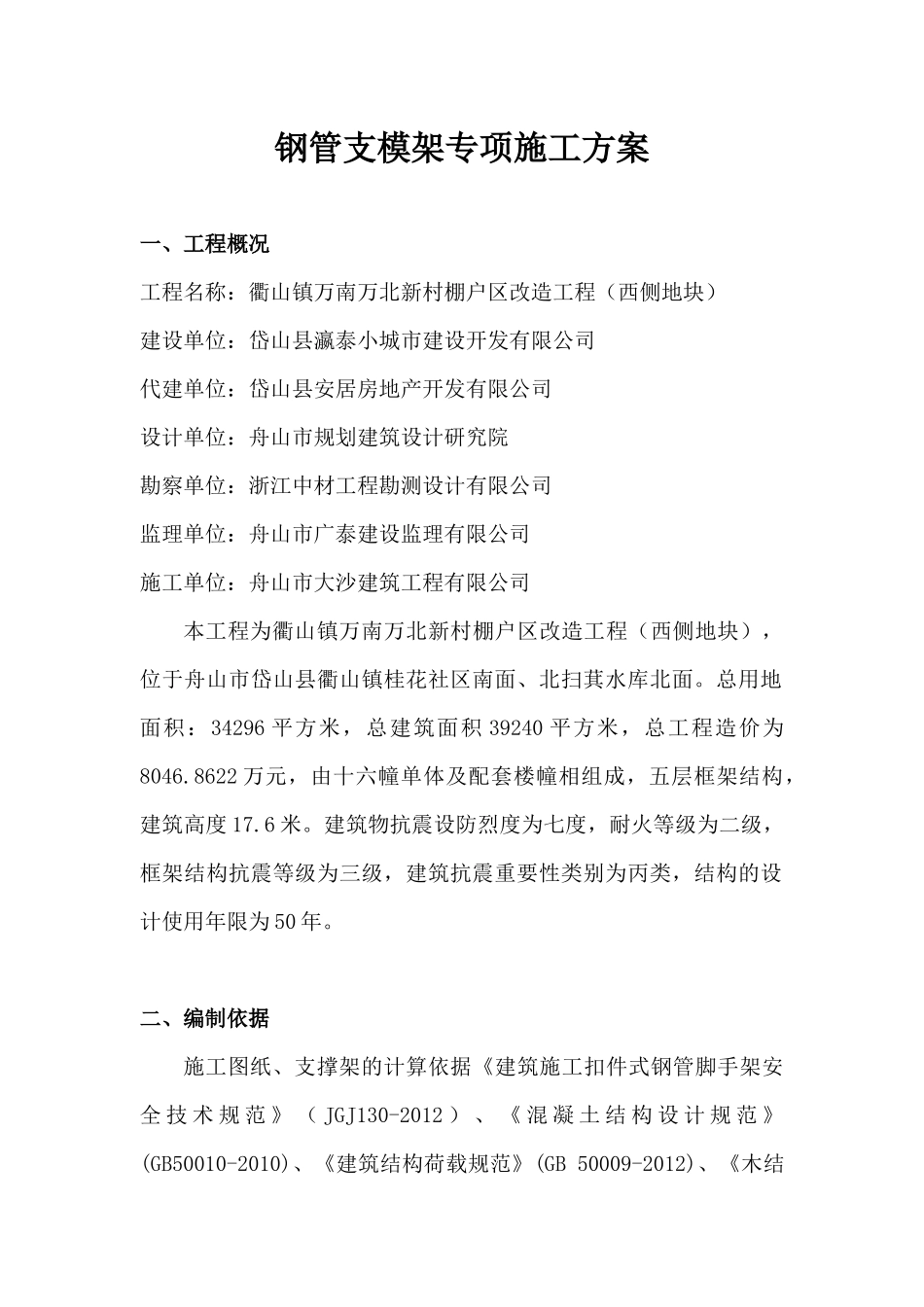

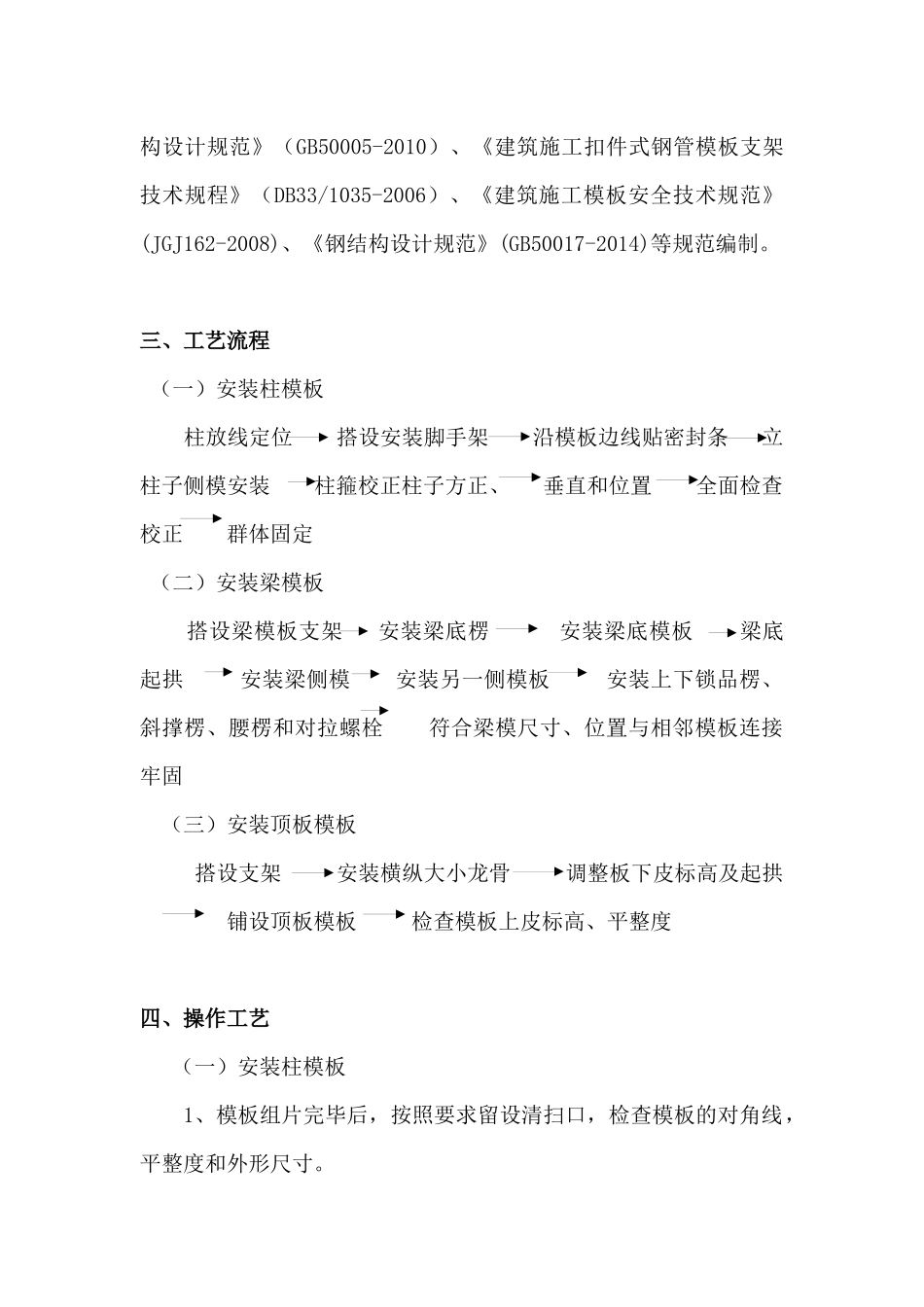

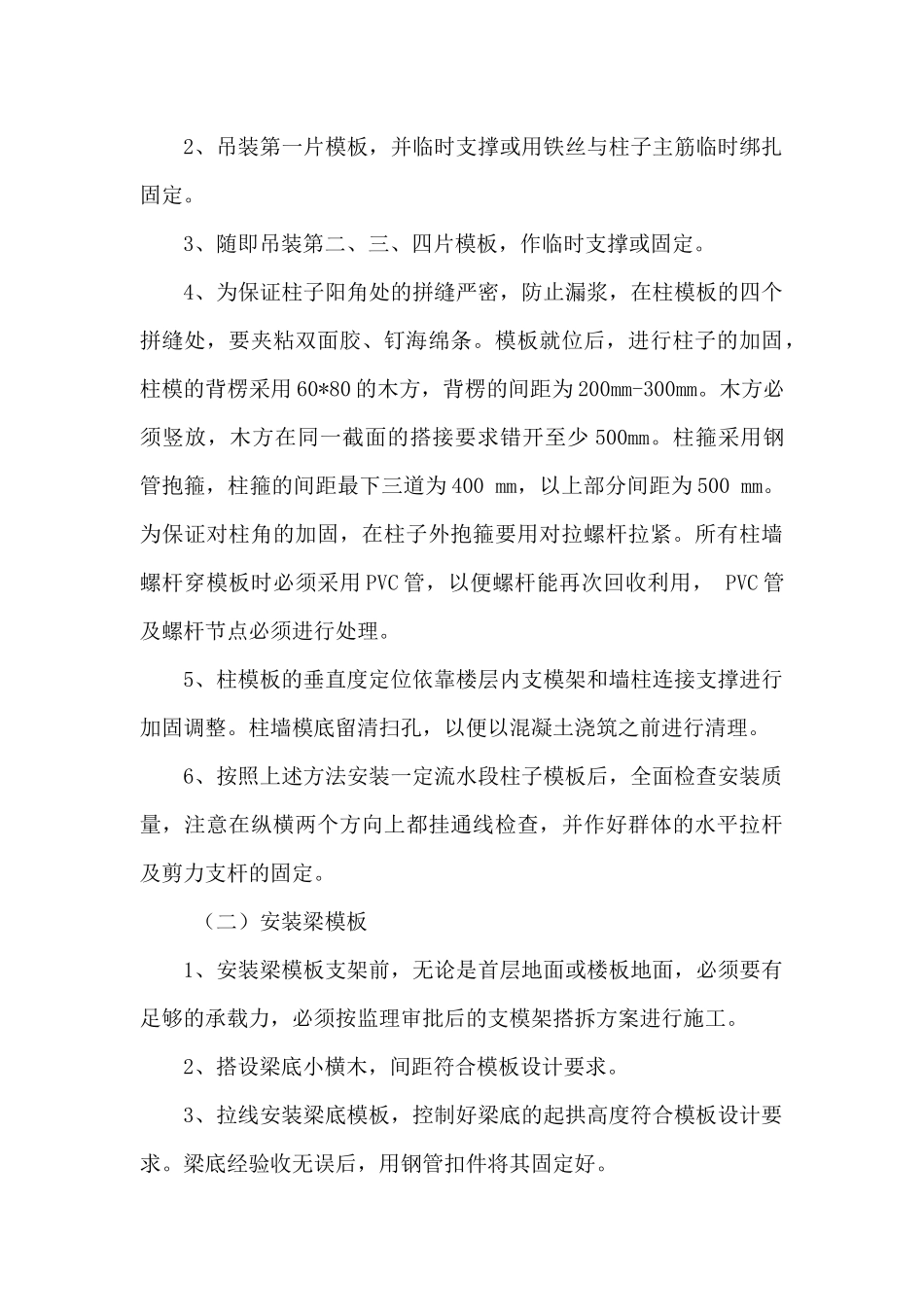

钢管支模架专项施工方案一、工程概况工程名称：衢山镇万南万北新村棚户区改造工程（西侧地块）建设单位：岱山县瀛泰小城市建设开发有限公司代建单位：岱山县安居房地产开发有限公司设计单位：舟山市规划建筑设计研究院勘察单位：浙江中材工程勘测设计有限公司监理单位：舟山市广泰建设监理有限公司施工单位：舟山市大沙建筑工程有限公司本工程为衢山镇万南万北新村棚户区改造工程（西侧地块），位于舟山市岱山县衢山镇桂花社区南面、北扫萁水库北面。总用地面积：34296平方米，总建筑面积39240平方米，总工程造价为8046.8622万元，由十六幢单体及配套楼幢相组成，五层框架结构，建筑高度17.6米。建筑物抗震设防烈度为七度，耐火等级为二级，框架结构抗震等级为三级，建筑抗震重要性类别为丙类，结构的设计使用年限为50年。二、编制依据施工图纸、支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2012）、《混凝土结构设计规范》(GB50010-2010)、《建筑结构荷载规范》(GB50009-2012)、《木结构设计规范》（GB50005-2010）、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）、《建筑施工模板安全技术规范》(JGJ162-2008)、《钢结构设计规范》(GB50017-2014)等规范编制。三、工艺流程（一）安装柱模板柱放线定位搭设安装脚手架沿模板边线贴密封条立柱子侧模安装柱箍校正柱子方正、垂直和位置全面检查校正群体固定（二）安装梁模板搭设梁模板支架安装梁底楞安装梁底模板梁底起拱安装梁侧模安装另一侧模板安装上下锁品楞、斜撑楞、腰楞和对拉螺栓符合梁模尺寸、位置与相邻模板连接牢固（三）安装顶板模板搭设支架安装横纵大小龙骨调整板下皮标高及起拱铺设顶板模板检查模板上皮标高、平整度四、操作工艺（一）安装柱模板1、模板组片完毕后，按照要求留设清扫口，检查模板的对角线，平整度和外形尺寸。2、吊装第一片模板，并临时支撑或用铁丝与柱子主筋临时绑扎固定。3、随即吊装第二、三、四片模板，作临时支撑或固定。4、为保证柱子阳角处的拼缝严密，防止漏浆，在柱模板的四个拼缝处，要夹粘双面胶、钉海绵条。模板就位后，进行柱子的加固，柱模的背楞采用60*80的木方，背楞的间距为200mm-300mm。木方必须竖放，木方在同一截面的搭接要求错开至少500mm。柱箍采用钢管抱箍，柱箍的间距最下三道为400mm，以上部分间距为500mm。为保证对柱角的加固，在柱子外抱箍要用对拉螺杆拉紧。所有柱墙螺杆穿模板时必须采用PVC管，以便螺杆能再次回收利用，PVC管及螺杆节点必须进行处理。5、柱模板的垂直度定位依靠楼层内支模架和墙柱连接支撑进行加固调整。柱墙模底留清扫孔，以便以混凝土浇筑之前进行清理。6、按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横两个方向上都挂通线检查，并作好群体的水平拉杆及剪力支杆的固定。（二）安装梁模板1、安装梁模板支架前，无论是首层地面或楼板地面，必须要有足够的承载力，必须按监理审批后的支模架搭拆方案进行施工。2、搭设梁底小横木，间距符合模板设计要求。3、拉线安装梁底模板，控制好梁底的起拱高度符合模板设计要求。梁底经验收无误后，用钢管扣件将其固定好。4、安装梁侧模板，在梁底模两侧需海绵填充，使之侧模与底模拼缝间隙严密，防止出现漏浆现象。5、复核梁模板的截面尺寸，与相邻梁柱模板连接固定。6、安装后校正梁标高、断面尺寸，将梁模板内杂物清理干净。（三）安装楼板模板1、支模架按照设计方案要求搭设完毕后，根据给定的水平线调整上支托的标高及起拱的高度。2、按照模板设计要求支搭板下的大小龙骨，其间距必须符合模板设计的要求。3、铺设多层胶合板时，在梁侧模板上口要拉线找直，同时必须保证模板拼缝的严密、表面平整。4、模板铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板标高，并进行校正。5、将模板内杂物清理干净。(四)模板支撑体系本工程架空层和标准层支模架均采用Ф48×3.25钢管，梁底两侧立杆纵横间距900mm，中间加固两根立杆，板底两侧立杆纵横间距900mm，在梁位置应当控制好钢管间距离标高。水平钢管支设二道，即离地200mm设置一道扫脚杆，中间1800mm设置...
