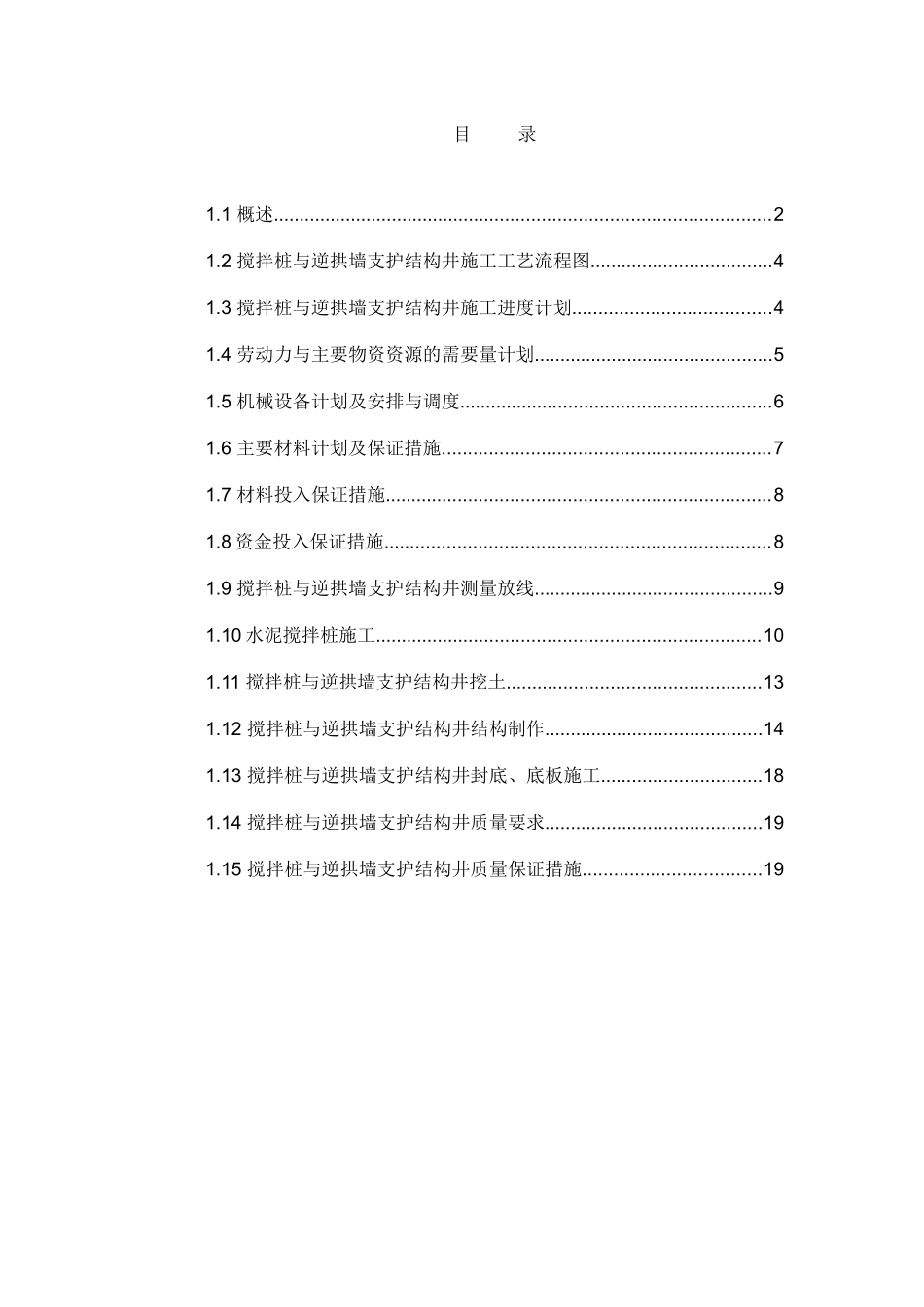

目录1.1概述................................................................................................21.2搅拌桩与逆拱墙支护结构井施工工艺流程图...................................41.3搅拌桩与逆拱墙支护结构井施工进度计划......................................41.4劳动力与主要物资资源的需要量计划..............................................51.5机械设备计划及安排与调度............................................................61.6主要材料计划及保证措施...............................................................71.7材料投入保证措施..........................................................................81.8资金投入保证措施..........................................................................81.9搅拌桩与逆拱墙支护结构井测量放线..............................................91.10水泥搅拌桩施工..........................................................................101.11搅拌桩与逆拱墙支护结构井挖土.................................................131.12搅拌桩与逆拱墙支护结构井结构制作..........................................141.13搅拌桩与逆拱墙支护结构井封底、底板施工...............................181.14搅拌桩与逆拱墙支护结构井质量要求..........................................191.15搅拌桩与逆拱墙支护结构井质量保证措施..................................191.1概述一、搅拌桩与逆拱墙支护结构井概述本工程顶管施工用井（工作井、接收井）结构形式采用钢筋混凝土搅拌桩与逆拱墙支护结构井、沉井，其中W8、W9与W12井结构形式采用的是沉井，其余12个井一律采用圆形搅拌桩与逆拱墙支护结构井形式（5个工作井W4、W17、W21、W26、W31，7个接收井W1、W6、W15、W19、W19-1、W24、W28、）。根据本工程实际情况，共设置7个工作井和8个接收井。工作井、接收井有矩形沉井和圆形搅拌桩与逆拱墙支护结构井两种。井壁处预留出管道出入口，工作井D2000管穿过预留直径2600mm的孔，D1000管预留直径1400mm孔，接收井D2000管穿过预留直径2800mm的孔，D1000管预留直径1600mm孔，预留孔在顶管机进出洞前用M10砖、MU10砂浆砌筑封堵，预留孔且要砌筑实，以防井室进水和能更好地承受顶力。搅拌桩采用Φ500搭接100mm，每井采用两排支护，搅拌桩采用32.5R普通硅酸盐水泥作固化剂，水泥用量每米为50kg，水灰比0.5。逆拱墙、后靠墙墙体混凝土及底板均采用C25商品混凝土，垫层100mm厚采用C15混凝土，钢筋均采用HRB335，fy=300KN/mm2，保护层厚30mm。基坑的开挖深度见下表。表1-1基坑开挖深度统计表工作井号开挖直径（m）开挖深度（m）接收井号开挖直径（m）开挖深度（m）W4811.86W16.311.88W17811.08W66.312.25W21810.28W156.311.09W2689.68W196.310.63W3187.36W19-16.39.33W246.39.66W286.39.45二、施工工艺概述1、根据设计要求，搅拌桩与逆拱墙支护结构形式的工作井与接收井均采用圆形制作，沿井的外围首先打两排搅拌桩，后开挖由搅拌桩支护形成的井里土体，分层挖深为1m，然后在井的四周绑扎钢筋，立模板，浇筑混凝土，而后接着挖土、绑扎钢筋、立模板、浇筑混凝土制作第二节拱墙，如此反复做第三、四……节拱墙，直到设计井底。挖土采用履带吊抓铲取土与人工辅助挖土法施工。搅拌桩与逆拱墙支护结构井封底后，浇筑底板，进行顶管施工。由于搅拌桩与逆拱墙支护结构井施工时低于地面，时按设计施工图，拱墙顶应高出地面200mm，防止地面水流入井体内，影响顶管施工作业。2、搅拌桩与逆拱墙支护结构井现场布置搅拌桩与逆拱墙支护结构井四周设施工道路，宽度为4～8m。为保证施工机械设备及文明施工的要求，施工便道铺筑厚0.3-1m（根据每个井现场实际情况铺填）的块石、砂。沿井的边侧搭设钢筋、模板拼装场地及堆场等，在工作井外设置泥浆沉淀池，由于弃土量较大，泥浆沉淀后，弃土应及时外运。3、主要工程量表1-2搅拌桩与逆拱墙支护结构井主要工程量表序号项目单位数量1土方量m34812.42搅拌桩m1...
