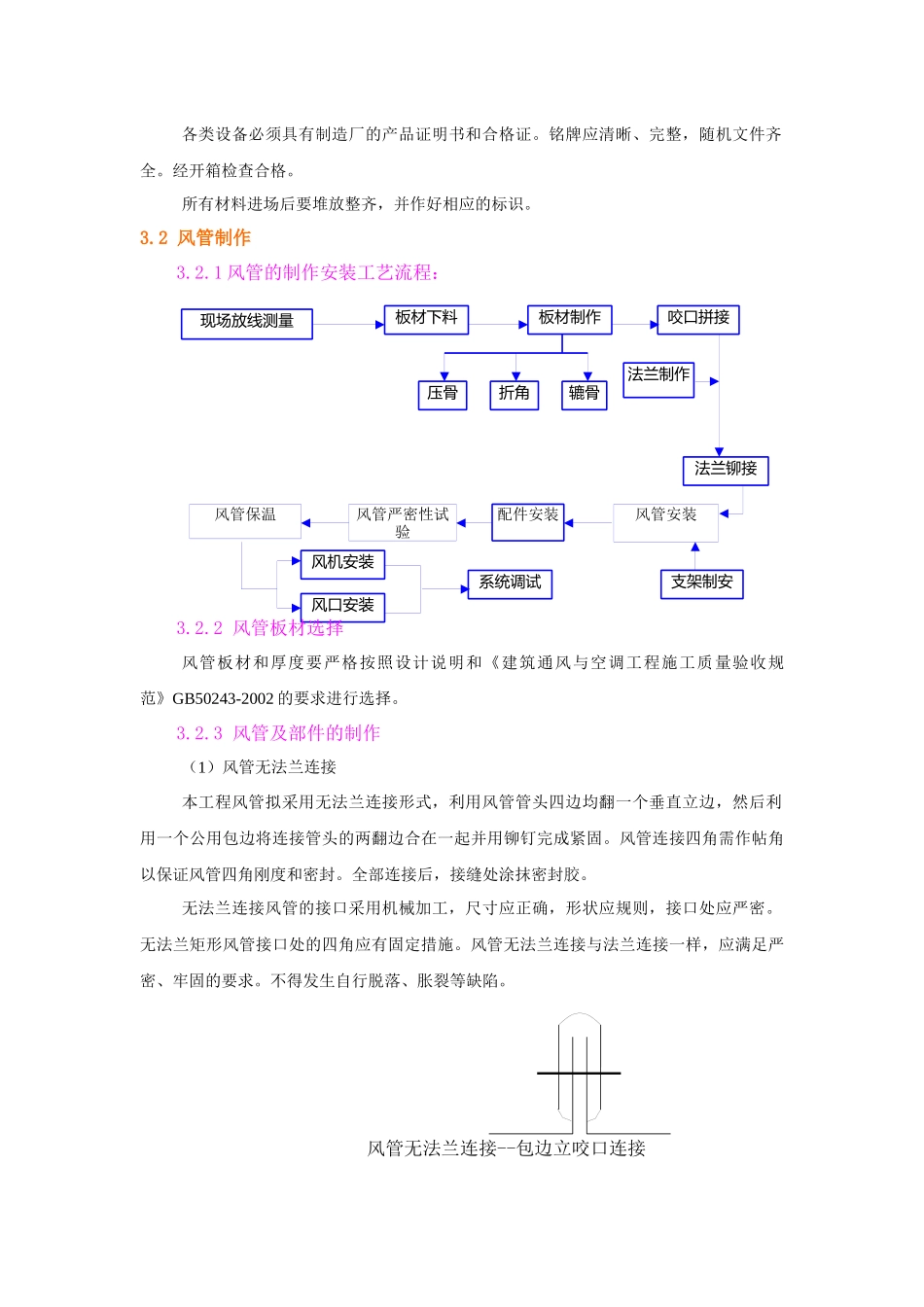

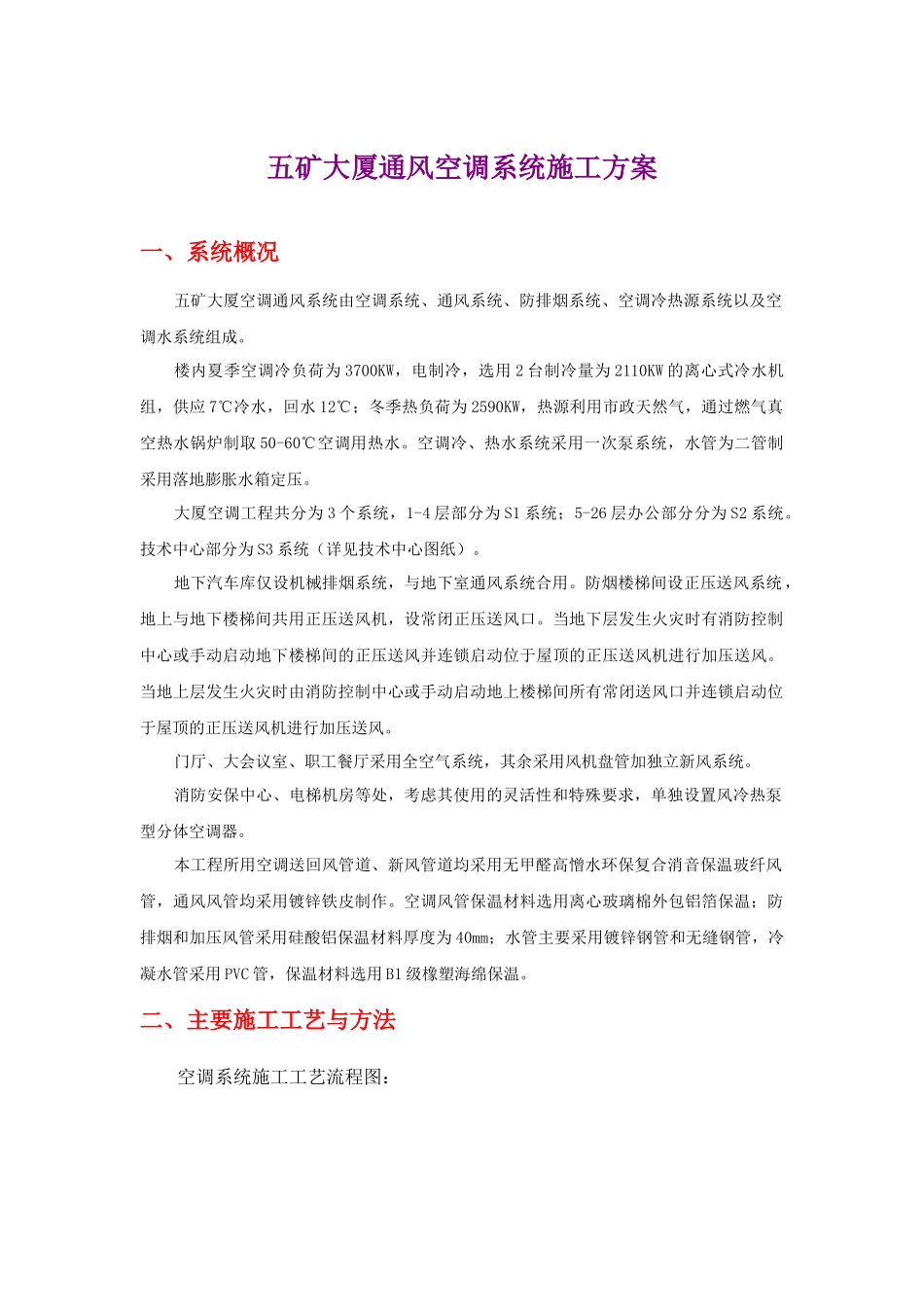

五矿大厦通风空调系统施工方案一、系统概况五矿大厦空调通风系统由空调系统、通风系统、防排烟系统、空调冷热源系统以及空调水系统组成。楼内夏季空调冷负荷为3700KW，电制冷，选用2台制冷量为2110KW的离心式冷水机组，供应7℃冷水，回水12℃；冬季热负荷为2590KW，热源利用市政天然气，通过燃气真空热水锅炉制取50-60℃空调用热水。空调冷、热水系统采用一次泵系统，水管为二管制采用落地膨胀水箱定压。大厦空调工程共分为3个系统，1-4层部分为S1系统；5-26层办公部分分为S2系统。技术中心部分为S3系统（详见技术中心图纸）。地下汽车库仅设机械排烟系统，与地下室通风系统合用。防烟楼梯间设正压送风系统，地上与地下楼梯间共用正压送风机，设常闭正压送风口。当地下层发生火灾时有消防控制中心或手动启动地下楼梯间的正压送风并连锁启动位于屋顶的正压送风机进行加压送风。当地上层发生火灾时由消防控制中心或手动启动地上楼梯间所有常闭送风口并连锁启动位于屋顶的正压送风机进行加压送风。门厅、大会议室、职工餐厅采用全空气系统，其余采用风机盘管加独立新风系统。消防安保中心、电梯机房等处，考虑其使用的灵活性和特殊要求，单独设置风冷热泵型分体空调器。本工程所用空调送回风管道、新风管道均采用无甲醛高憎水环保复合消音保温玻纤风管，通风风管均采用镀锌铁皮制作。空调风管保温材料选用离心玻璃棉外包铝箔保温；防排烟和加压风管采用硅酸铝保温材料厚度为40mm；水管主要采用镀锌钢管和无缝钢管，冷凝水管采用PVC管，保温材料选用B1级橡塑海绵保温。二、主要施工工艺与方法空调系统施工工艺流程图：施工准备施工前，安装专业工程师根据设计图纸、施工方案、施工验收规范，对参与安装工程施工的现场操作人员进行工程技术交底和质量安全交底，并办理安装工程施工技术交底手续。会同土建专业，按设计图纸、施工规范验收设备基础、预埋构件、预留孔洞、预埋件、有关的沟槽，进行位置及尺寸确认，为下一步安装工程施工打下良好的基础。三、空调、通风系统风管及配件制作安装3.1施工准备所使用板材、型钢材料（包括附材）、保温材料、各类阀件等应具有出厂合格证书或质量鉴定文件。制作风管及配件的钢板厚度应符合设计要求。镀锌钢板表面不得有划伤、结疤、水印及锌层脱落等缺陷，应有镀锌层结晶花纹。现场放线测量板材下料板材制作咬口拼接压骨折角辘骨法兰制作法兰铆接配件安装风机安装风口安装系统调试支架制安风管安装风管严密性试验风管保温各类设备必须具有制造厂的产品证明书和合格证。铭牌应清晰、完整，随机文件齐全。经开箱检查合格。所有材料进场后要堆放整齐，并作好相应的标识。3.2风管制作3.2.1风管的制作安装工艺流程：3.2.2风管板材选择风管板材和厚度要严格按照设计说明和《建筑通风与空调工程施工质量验收规范》GB50243-2002的要求进行选择。3.2.3风管及部件的制作（1）风管无法兰连接本工程风管拟采用无法兰连接形式，利用风管管头四边均翻一个垂直立边，然后利用一个公用包边将连接管头的两翻边合在一起并用铆钉完成紧固。风管连接四角需作帖角以保证风管四角刚度和密封。全部连接后，接缝处涂抹密封胶。无法兰连接风管的接口采用机械加工，尺寸应正确，形状应规则，接口处应严密。无法兰矩形风管接口处的四角应有固定措施。风管无法兰连接与法兰连接一样，应满足严密、牢固的要求。不得发生自行脱落、胀裂等缺陷。风管无法兰连接--包边立咬口连接楞筋加固示意图（2）风管咬口本工程风管属于中低压系统，根据设计及规范要求并结合我们以往工程的施工经验，对风管的咬口形式做如下选择：风管板材的拼接咬口和圆形风管的闭合咬口采用单咬口，矩形风管或配件的四角组合采用联合角咬口，圆形风管组合采用立咬口。咬口宽度和留量根据板材厚度定，具体尺寸见下面图表：风管咬口示意图风管咬口宽度表（mm）钢板厚度平咬口宽B角咬口宽B0.7以下6～86～70.7～0.828～107～80.9～1.210～129～10风管咬口缝结合要紧密，咬缝宽度要均匀，操作时，用力均匀，不宜过重，不能出现有半咬口或胀裂现象。本工程矩形风管弯头采用内外弧形弯头，以减少风系统的局部阻力。（3...
