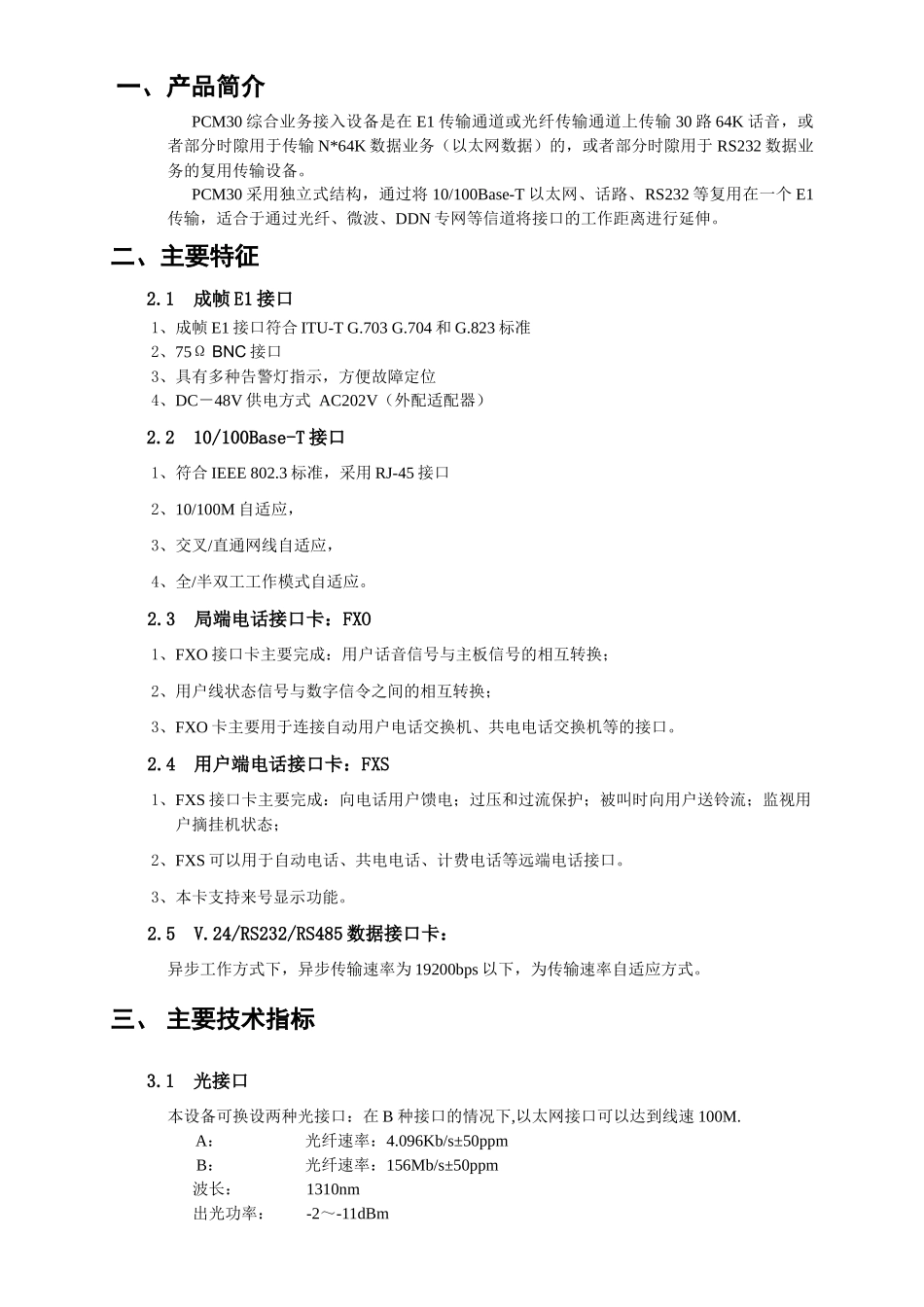

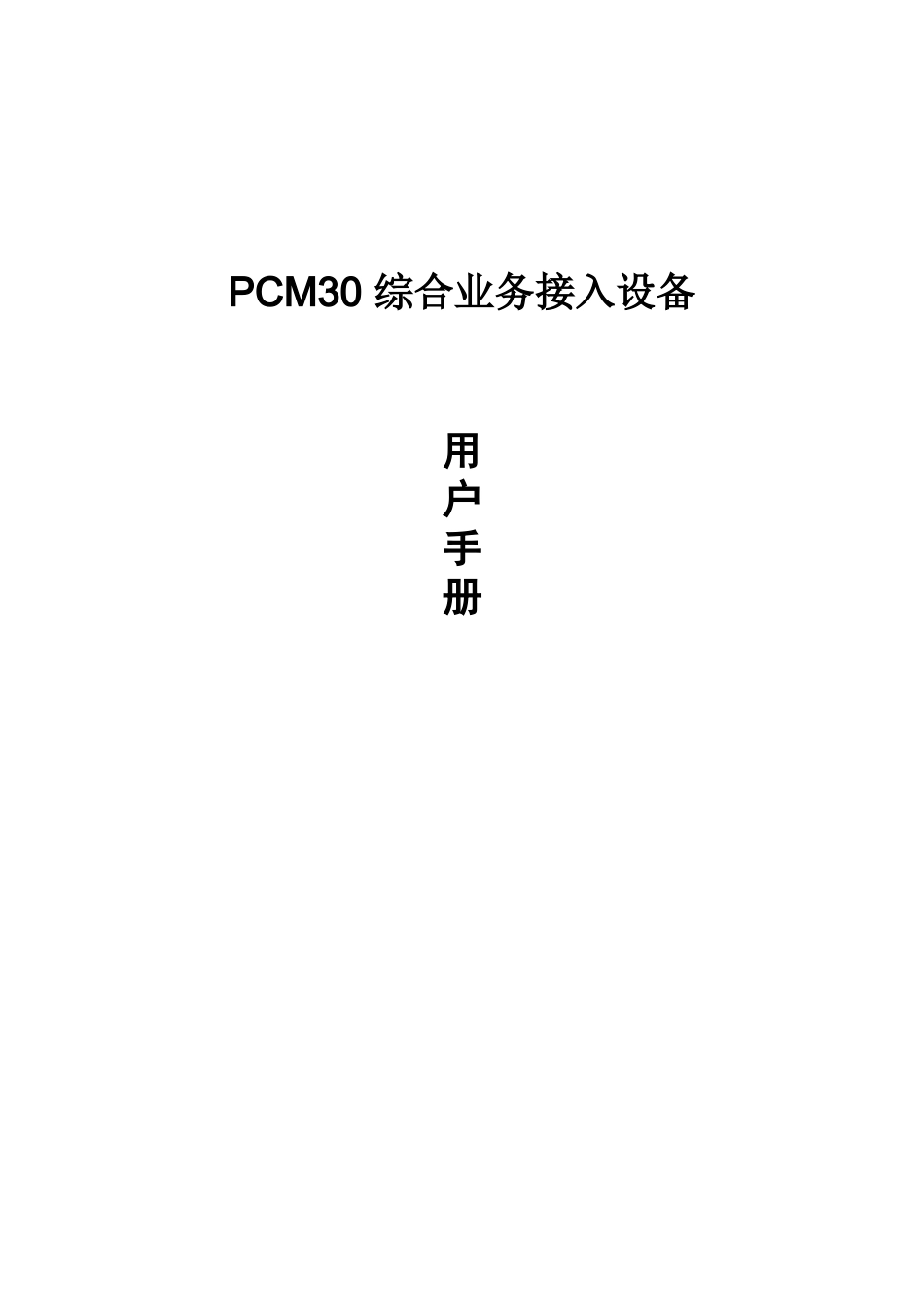

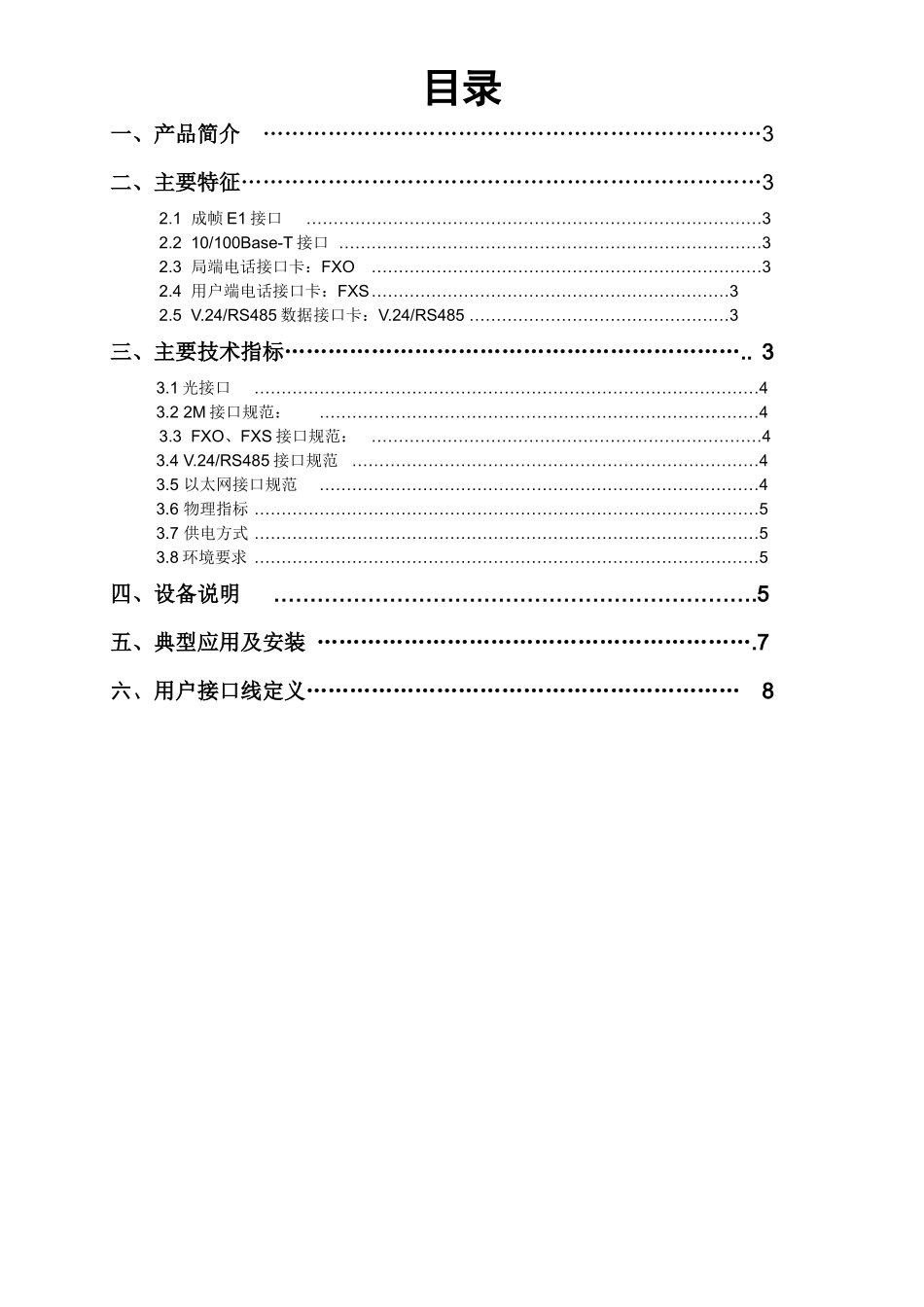

PCM30综合业务接入设备用户手册目录一、产品简介……………………………………………………………3二、主要特征………………………………………………………………32.1成帧E1接口…………………………………………………………………………32.210/100Base-T接口……………………………………………………………………32.3局端电话接口卡:FXO………………………………………………………………32.4用户端电话接口卡:FXS…………………………………………………………32.5V.24/RS485数据接口卡:V.24/RS485…………………………………………3三、主要技术指标………………………………………………………..33.1光接口…………………………………………………………………………………43.22M接口规范:………………………………………………………………………43.3FXO、FXS接口规范:………………………………………………………………43.4V.24/RS485接口规范…………………………………………………………………43.5以太网接口规范………………………………………………………………………43.6物理指标…………………………………………………………………………………53.7供电方式…………………………………………………………………………………53.8环境要求…………………………………………………………………………………5四、设备说明………………………………………………………….5五、典型应用及安装…………………………………………………….7六、用户接口线定义……………………………………………………8一、产品简介PCM30综合业务接入设备是在E1传输通道或光纤传输通道上传输30路64K话音,或者部分时隙用于传输N*64K数据业务(以太网数据)的,或者部分时隙用于RS232数据业务的复用传输设备。PCM30采用独立式结构,通过将10/100Base-T以太网、话路、RS232等复用在一个E1传输,适合于通过光纤、微波、DDN专网等信道将接口的工作距离进行延伸。二、主要特征2.1成帧E1接口1、成帧E1接口符合ITU-TG.703G.704和G.823标准2、75ΩBNC接口3、具有多种告警灯指示,方便故障定位4、DC-48V供电方式AC202V(外配适配器)2.210/100Base-T接口1、符合IEEE802.3标准,采用RJ-45接口2、10/100M自适应,3、交叉/直通网线自适应,4、全/半双工工作模式自适应。2.3局端电话接口卡:FXO1、FXO接口卡主要完成:用户话音信号与主板信号的相互转换;2、用户线状态信号与数字信令之间的相互转换;3、FXO卡主要用于连接自动用户电话交换机、共电电话交换机等的接口。2.4用户端电话接口卡:FXS1、FXS接口卡主要完成:向电话用户馈电;过压和过流保护;被叫时向用户送铃流;监视用户摘挂机状态;2、FXS可以用于自动电话、共电电话、计费电话等远端电话接口。3、本卡支持来号显示功能。2.5V.24/RS232/RS485数据接口卡:异步工作方式下,异步传输速率为19200bps以下,为传输速率自适应方式。三、主要技术指标3.1光接口本设备可换设两种光接口:在B种接口的情况下,以太网接口可以达到线速100M.A:光纤速率:4.096Kb/s±50ppmB:光纤速率:156Mb/s±50ppm波长:1310nm出光功率:-2~-11dBm接收灵敏度:优于-36dBm接收动态范围:34dB接口形式:FC或SC(可选)默认为FC接口3.2E1接口规范:全面符合ITU-TG.703建议标准码型:HDB3码速率:2048kbit/s±50ppm阻抗:75Ω(非平衡接口)帧结构:PCM30/31信令:随路信令3.3FXO、FXS接口规范:阻抗:三元复式阻抗200Ω+560Ω//0.1μF音频范围:300Hz―3400Hz压缩率:ITUG.711中A律环路电流:25mA/路3.4V.24/RS485接口规范1、V.24接口规范传输速率:异步≤19200bps同步≤256Kbps电气特点:符合CCITTV.28协议2、RS485接口规范传输速率:1Mbps电气特点:符合RS485协议3.5以太网接口规范1、以太网广域实际传输速率:A种光接口:由配置时隙数决定B种光接口:为真正线速100M。2、以太网接口:10/100Base-T10M/100M自适应,全双工/半双工自适应,1)交叉线/直通线自适应2)以太网接口兼容IEEE802.3协议3.6物理指标长×宽×高:483mm×250mm×44mm净重:3Kg3.7供电方式...
