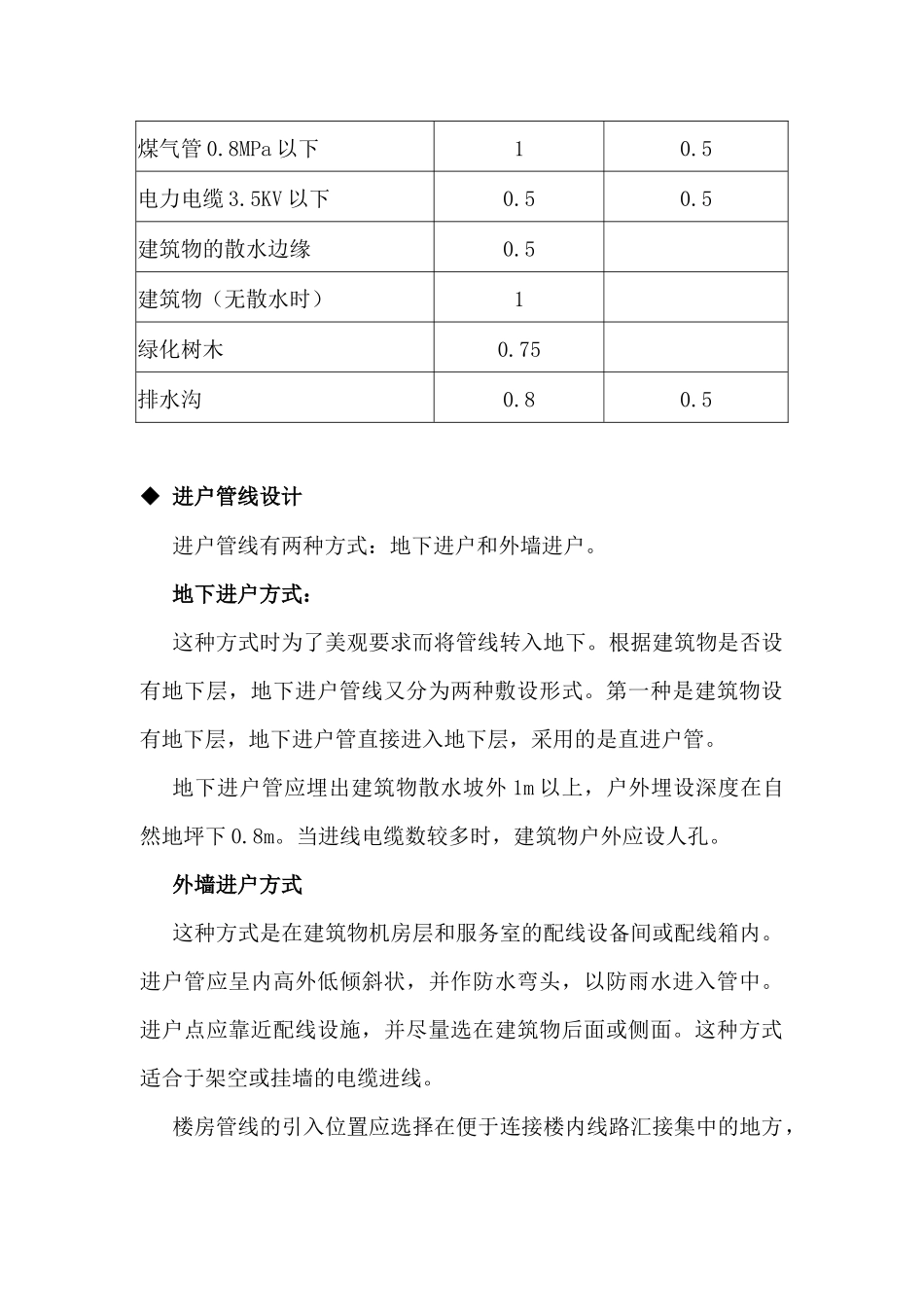

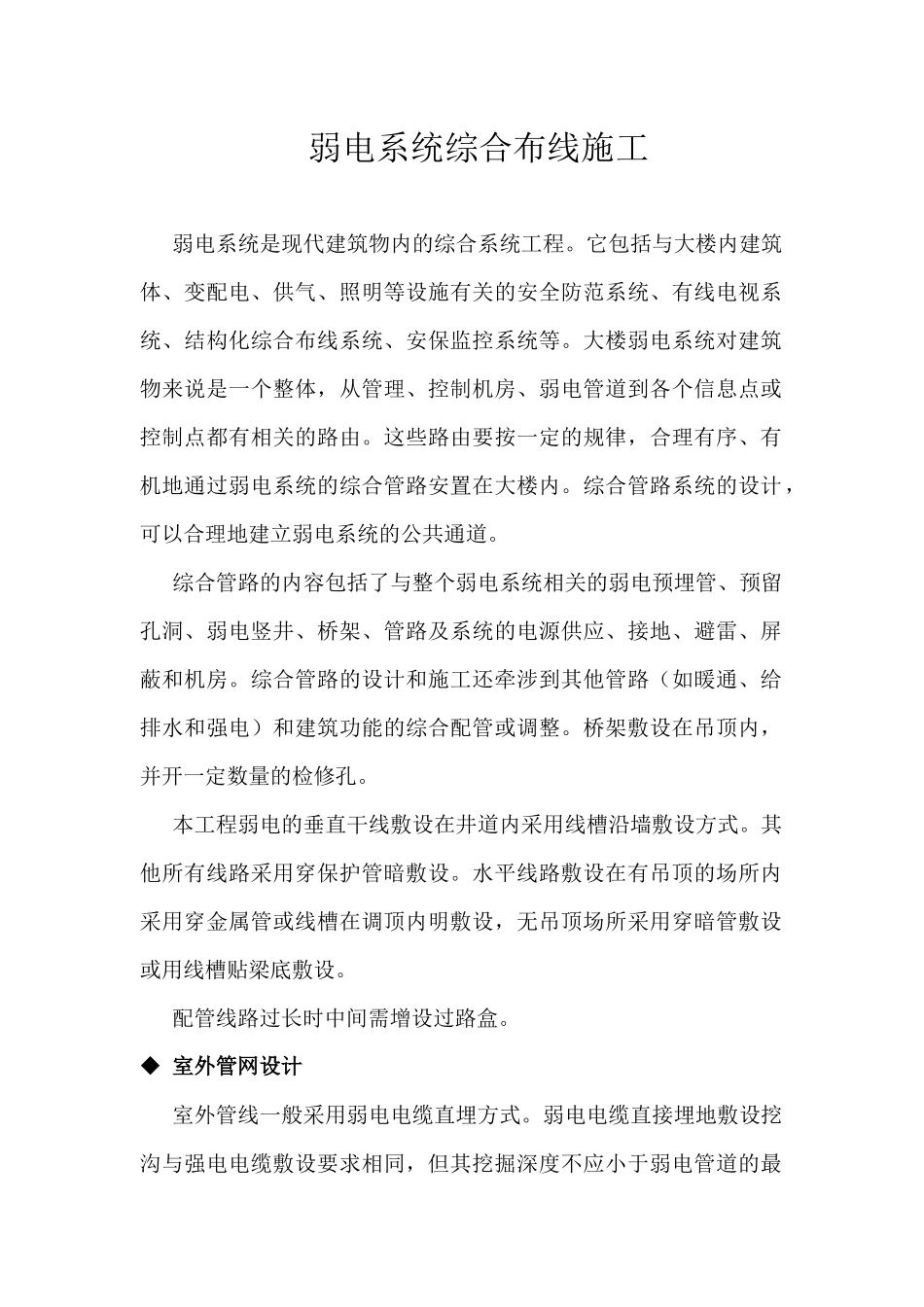

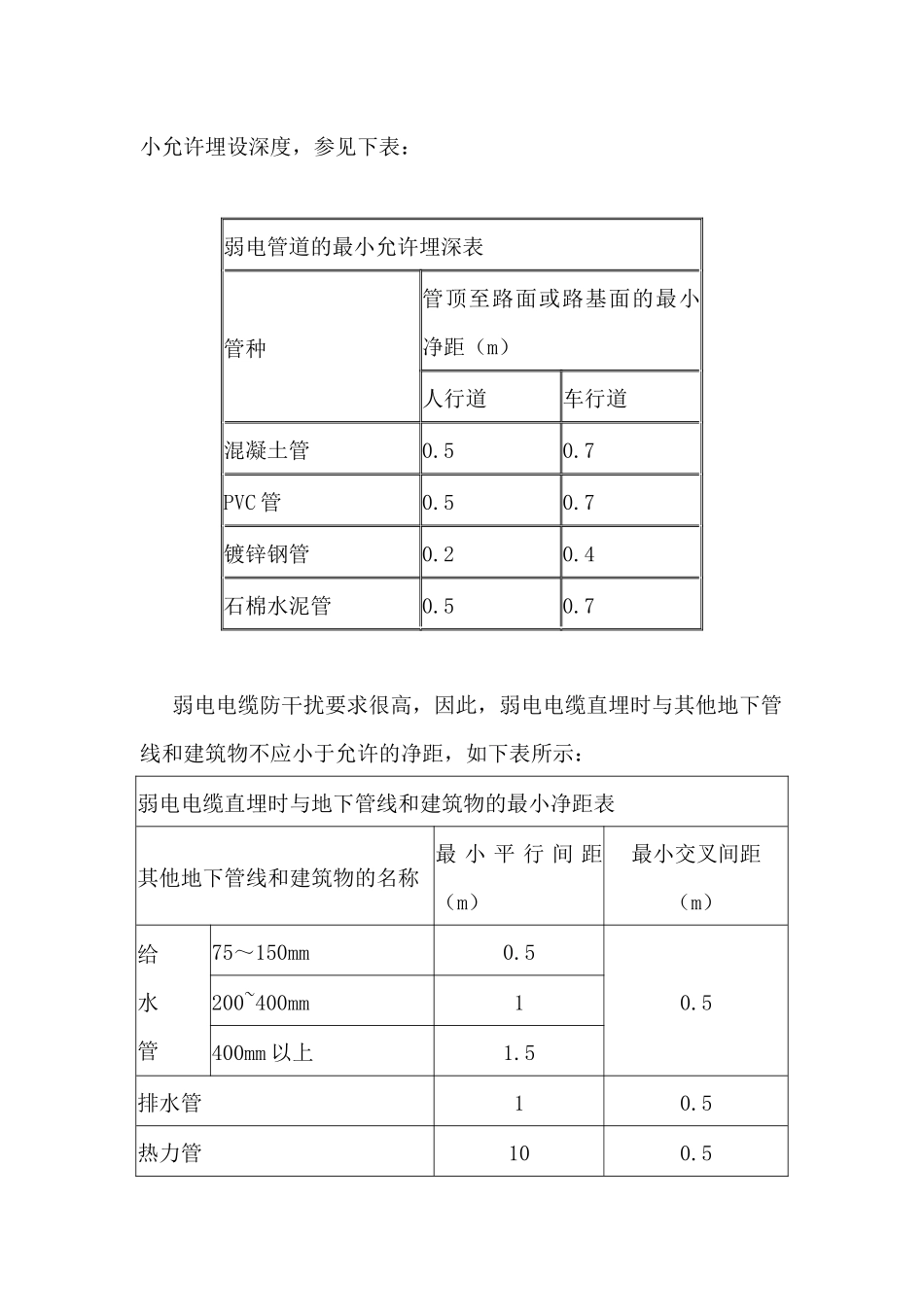

弱电系统综合布线施工弱电系统是现代建筑物内的综合系统工程。它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。大楼弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。综合管路系统的设计，可以合理地建立弱电系统的公共通道。综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整。桥架敷设在吊顶内，并开一定数量的检修孔。本工程弱电的垂直干线敷设在井道内采用线槽沿墙敷设方式。其他所有线路采用穿保护管暗敷设。水平线路敷设在有吊顶的场所内采用穿金属管或线槽在调顶内明敷设，无吊顶场所采用穿暗管敷设或用线槽贴梁底敷设。配管线路过长时中间需增设过路盒。室外管网设计室外管线一般采用弱电电缆直埋方式。弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：弱电管道的最小允许埋深表管种管顶至路面或路基面的最小净距（m）人行道车行道混凝土管0.50.7PVC管0.50.7镀锌钢管0.20.4石棉水泥管0.50.7弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：弱电电缆直埋时与地下管线和建筑物的最小净距表其他地下管线和建筑物的名称最小平行间距（m）最小交叉间距（m）给水管75～150mm0.50.5200~400mm1400mm以上1.5排水管10.5热力管100.5煤气管0.8MPa以下10.5电力电缆3.5KV以下0.50.5建筑物的散水边缘0.5建筑物（无散水时）1绿化树木0.75排水沟0.80.5进户管线设计进户管线有两种方式：地下进户和外墙进户。地下进户方式：这种方式时为了美观要求而将管线转入地下。根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。第一种是建筑物设有地下层，地下进户管直接进入地下层，采用的是直进户管。地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。当进线电缆数较多时，建筑物户外应设人孔。外墙进户方式这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。进户点应靠近配线设施，并尽量选在建筑物后面或侧面。这种方式适合于架空或挂墙的电缆进线。楼房管线的引入位置应选择在便于连接楼内线路汇接集中的地方，使内外线路的长度最短。电缆管道、直埋电缆与其他地下管线和建筑物的最小净距其他地下管线及建筑物名称平行净距交叉净距电缆管道直埋电缆电缆管道直埋电缆给水管75-150mm0.50.5——0.5200-400mm110.15400mm以上1.51.5排水管110.150.5热力管110.250.5煤气管压力≤300kPa110.150.5300KPa＜压力≤800kPa0.150.510KV一下电力电缆0.50.50.50.5建筑物的散水边缘0.5建筑物（无散水时）1建筑物基础1.5垂直管线设计垂直主管线都设置在弱电竖井中。弱电竖井在每个楼层上设有弱电小间，它是竖井的一部分，这种敷设弱电主干线上升的弱电竖井，每层都有楼板隔开，只留出预留孔洞，安装工程完成后将预留孔洞多余部分用防火材料封堵。因此，弱电竖井实质上是由每层弱电小间上下及配线连接构成。弱电井位置根据实际图纸决定。从理论上而言，宜避免弱电竖井与电梯井及楼梯间相邻，竖井内墙面利用率减少且产生震动不利于线路运行，另外因电梯为反复短时工作制负荷，在靠近其控制电器及线路部分，易对竖井线路产生电磁干扰。但是，从建筑学、建筑结构设计和用户需求出发，弱电竖井与强电竖井分设在电梯间或楼梯间相邻两侧不在少数。弱电竖井内常用的布线方式为金属线槽。水平管线设计水平管线一般包括配线电缆管路和用户线管路两部分。配线电缆管路是指上升管路的接头箱到分线箱间的管路；用户线管路一般指分线箱到用户出线盒之间的管路。楼层配线电缆管路如距离较远，可采用吊顶内或梁底金...
