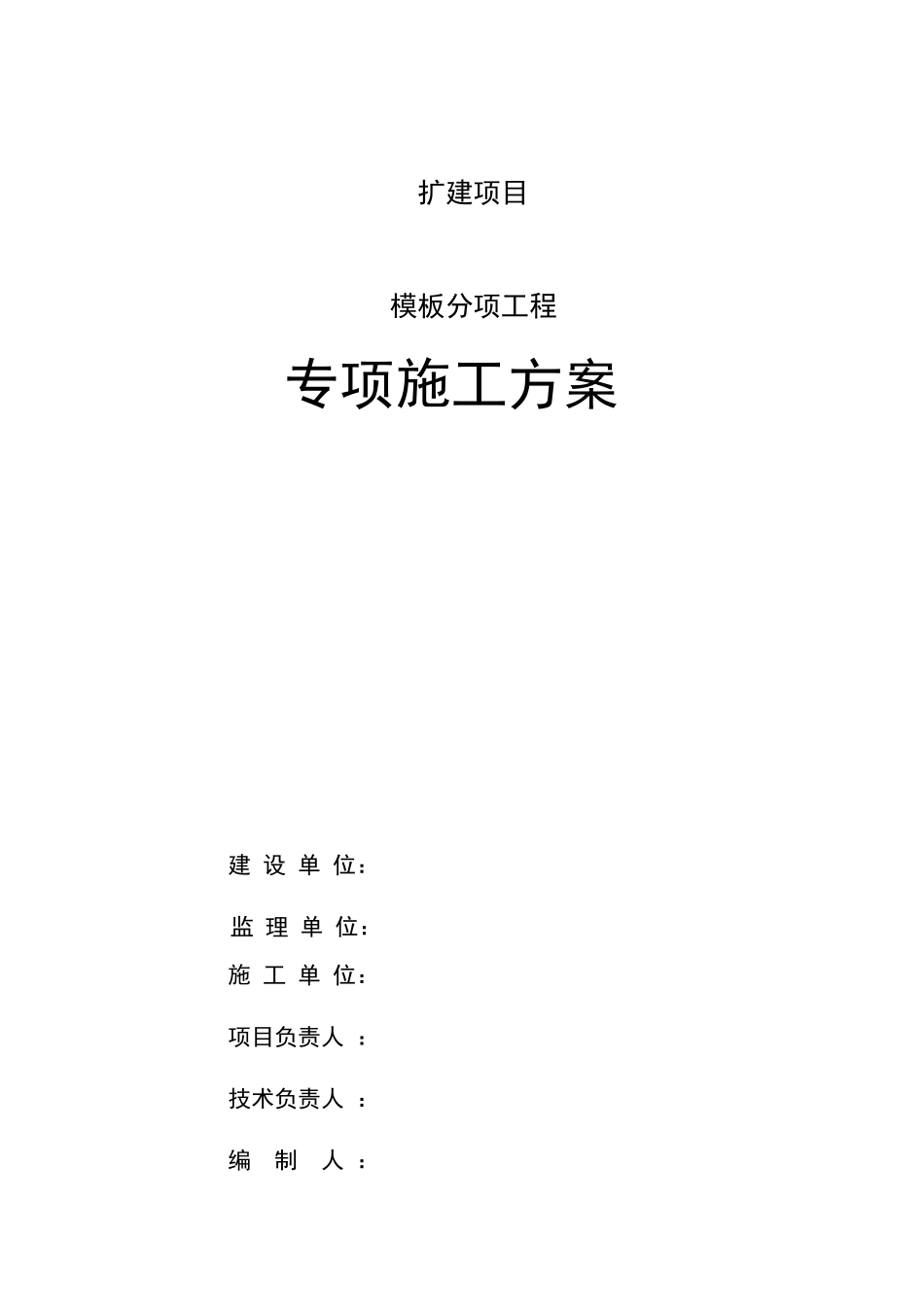

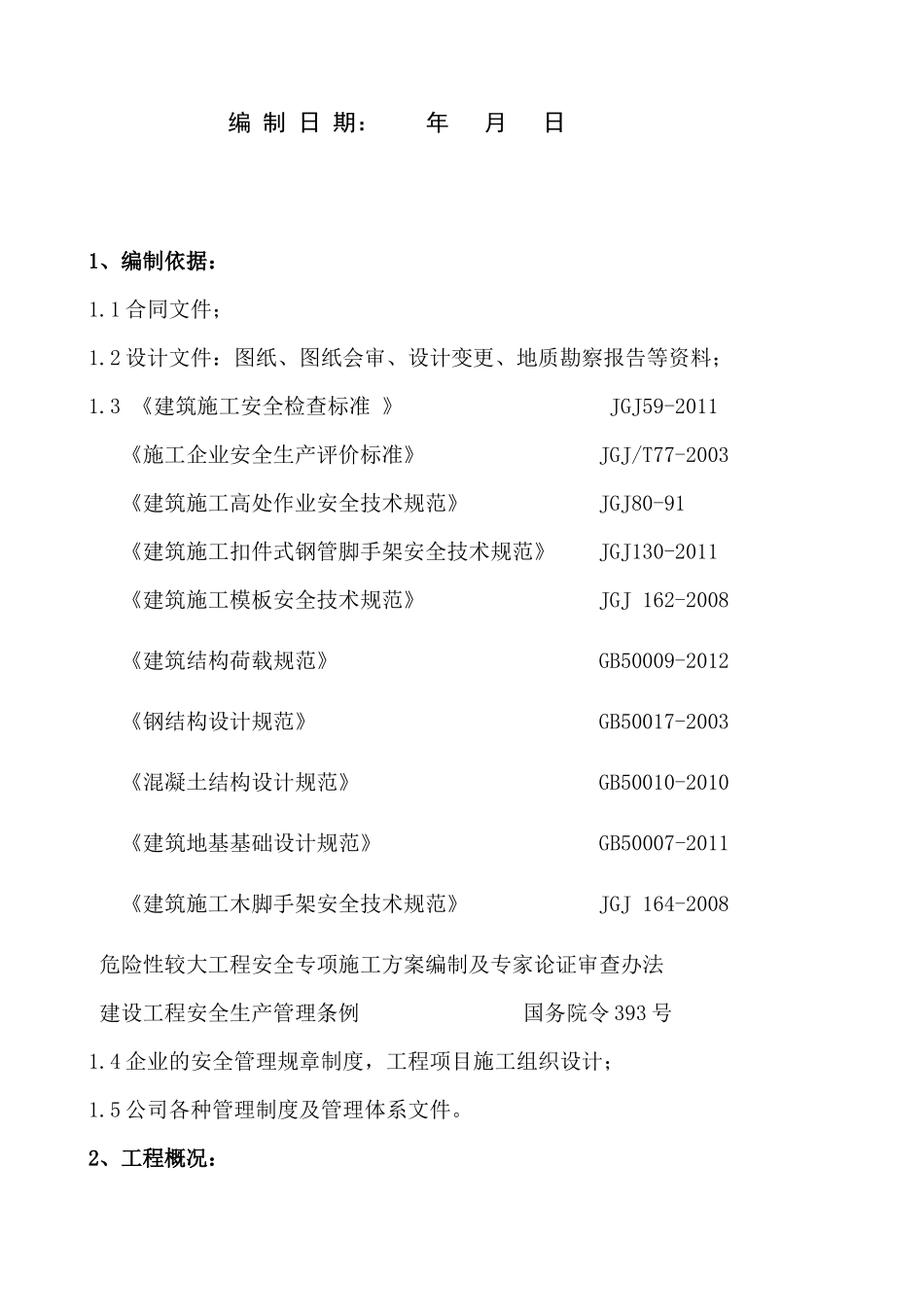

扩建项目模板分项工程专项施工方案建设单位：监理单位：施工单位：项目负责人：技术负责人：编制人：编制日期：年月日1、编制依据：1.1合同文件；1.2设计文件：图纸、图纸会审、设计变更、地质勘察报告等资料；1.3《建筑施工安全检查标准》JGJ59-2011《施工企业安全生产评价标准》JGJ/T77-2003《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ164-2008危险性较大工程安全专项施工方案编制及专家论证审查办法建设工程安全生产管理条例国务院令393号1.4企业的安全管理规章制度，工程项目施工组织设计；1.5公司各种管理制度及管理体系文件。2、工程概况：根据工程各单体结构设计特点，本方案设计本着以最不利情况为原则，结构受力模型梁板模板支撑高度均取7.9m，梁截面尺寸400mm*1000mm、砼板120mm厚、框架柱截面尺寸为600mm*900mm。依据建设部建质[2009]87号关于《危险性较大的分部分项工程安全管理办法》的通知和《山东省建筑工程安全专项施工方案编制审查与专家论证办法》的要求，特编制此模板专项施工方案。3、模板选用基础，主体框架柱、框架梁、砼墙及楼板模板均采用采用12mm竹胶板。4、方案设计：4.1柱模板方案设计4.1.1框架柱计算断面尺寸600*900mm，计算高度按最不利7.9m高进行验算，模板面板采用12厚竹胶板。4.1.2柱箍采用双钢管48mm×3.25mm，柱箍间距计算跨度d=500mm，柱模板竖楞（木方）截面宽度50mm，高度50mm，B方向竖楞4根，H方向竖楞5根，H方向12mm对拉螺栓1道。柱模板支撑计算简图4.2梁模板基本参数4.2.1梁截面宽度B=400mm，梁截面高度H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离1150mm。梁模板使用的木方截面50×50mm，梁模板截面侧面木方距离300mm，梁底均匀分布4根木方。4.2.2梁模板厚度h=12mm，弹性模量E=10584N/mm2，抗弯强度[f]=37N/mm2。4.2.3钢管强度为205.0N/mm2，钢管强度折减系数取1.00。模板支架搭设高度为6.9m，梁截面B×D=400mm×1000mm，立杆的纵距(跨度方向)l=0.85m，立杆的步距h=1.80m，梁底增加2道承重立杆，即梁底共设4根承重立杆，梁两侧立杆间距2.00m，外侧周围剪刀撑连续布置。6001831831839002122122122124.2.4模板自重0.2kN/m2，混凝土钢筋自重25.50kN/m3，施工活荷载2.00kN/m2，施工均布荷载标准值1.0kN/m2。4.3楼板模板基本参数满堂脚手架设计参数单位（m）立杆纵距立杆横距立杆步距扫地杆距地距离立杆支撑点距顶部横杆距离（≤）可调底托伸出距离（≤）U托伸出钢管距离（≤）外侧剪刀撑布置方式0.90.91.750.20.50.30.3连续布置4.3.1模板支架搭设高度为7.78m，立杆的纵距b=0.90m，立杆的横距l=0.90m，立杆的步距h=1.75m。6900180010004009331339334.3.2面板厚度12mm，剪切强度1.4N/mm2，抗弯强度37.0N/mm2，弹性模量10584.0N/mm2，木方50mm*50mm，次龙骨木方间距300mm。4.3.3模板自重0.20kN/m2，混凝土钢筋自重25.50kN/m3，倾倒混凝土荷载标准值2.00kN/m2，施工均布荷载标准值1.00kN/m2，扣件计算折减系数取1.00。5、安全验算：5.1柱模板计算书5.1.1柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h；T——混凝土的入模温度，取25.300℃；V——混凝土的浇筑速度，取2.500m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取7.900m；β——混凝土坍落度影响修正系数，取0.900。根据公式计算的新浇混凝土侧压力标准值F1=28.680kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.690=25.821kN/m2考虑结构的重要性系数0.90，倒混凝土时产生...
