临时用电专项施工方案[1]dVIP免费

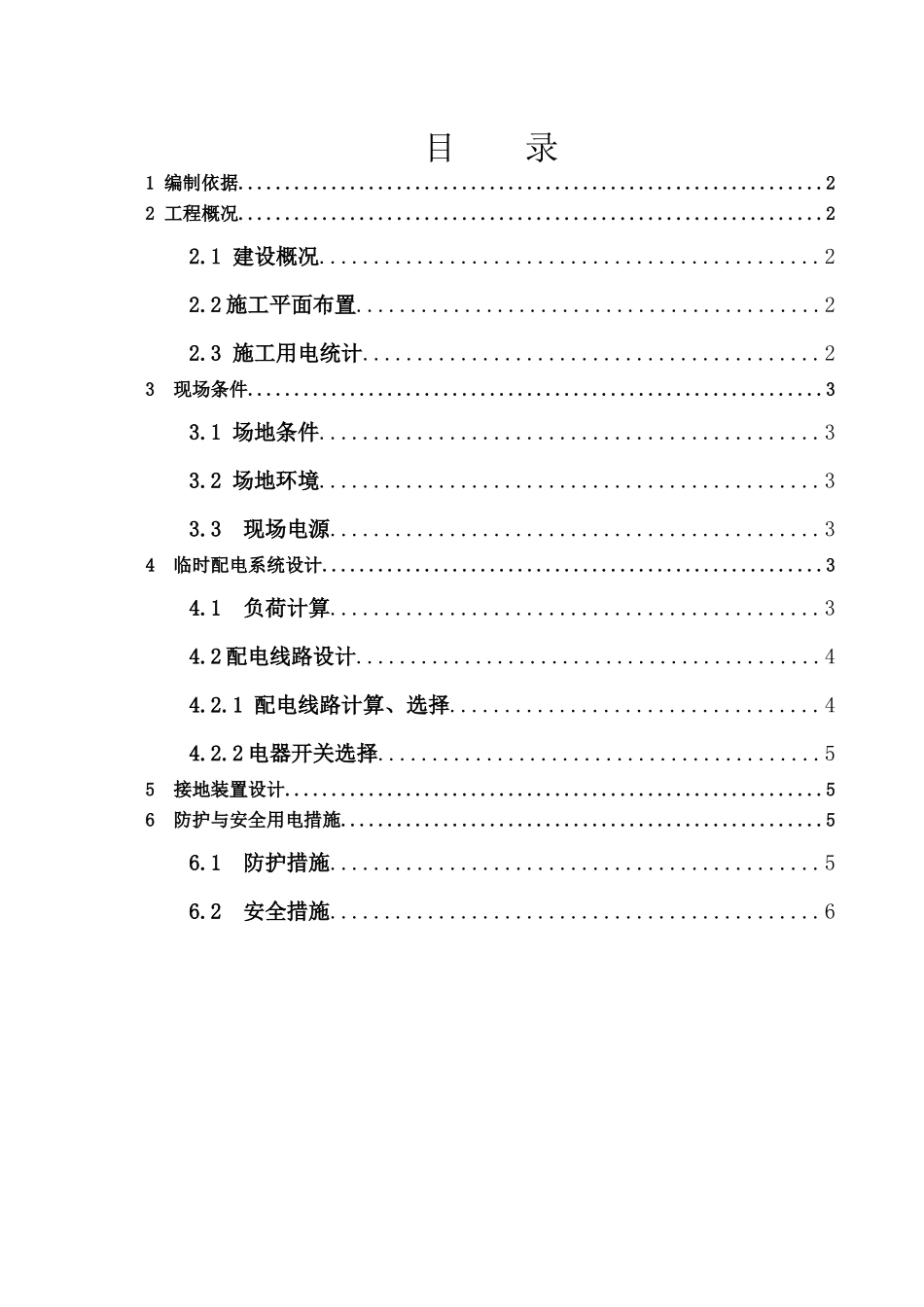

目录1编制依据...............................................................22工程概况...............................................................22.1建设概况..............................................22.2施工平面布置...........................................22.3施工用电统计..........................................23现场条件..............................................................33.1场地条件..............................................33.2场地环境..............................................33.3现场电源.............................................34临时配电系统设计......................................................34.1负荷计算.............................................34.2配电线路设计...........................................44.2.1配电线路计算、选择..................................44.2.2电器开关选择.........................................55接地装置设计..........................................................56防护与安全用电措施....................................................56.1防护措施.............................................56.2安全措施.............................................61编制依据1《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社2《建筑工程施工现场供用电安全规范》（GB50144-93）3《建筑施工手册》现场临时供电部分4《建筑施工安全检查标准》JGJ59-995本公司有关施工现场临时用电的安全注意事项2工程概况2.1建设概况梧桐山村位于深圳市罗湖区东湖街道办事处深圳水库上游，其内有赤水洞村、坑背村、禾塘光村、塘坑仔村、横排岭村、虎竹吓村、茂仔村七个自然村,辖区内背靠梧桐山国家森林公园，面朝深圳水库，紧邻梧桐山村。整治面积约230万平方米。施工承包范围包括：消防安全整治工程、道路及公共服务设施综合整治工程、市政电气整治等，在供电结构上合理安排、加强管理。本工程施工区域分布比较广、人口密集，作为小区街道综合改造工程，施工必须高标准、严要求，本工程现场临时用电系统，根据《施工现场临时用电安全技术规范》JGJ46-2005临时用电规范而设计，用电系统采用TN-S系统（即三相五线制）。临时电源：本方案根据工程规模及特征、现场实际情况，临时用电设施只供工地小规范制作，但施工场面比较广，宜地制宜地治理原则，按村中区域分区分段实际用电情况，自备30KW柴油发电机三台.本工程生活、办公区用电从租住的小区接入。2.2施工平面布置本工程因其特殊性，流动作业较大，只有一个固定的水电加工厂、包括电刨和电焊机设备。其余施工随着进度施工场地不断变化。2.3施工用电统计本工程现场临时用电高峰期主要施工用电设备配置表如下：具体用电设备见表2.3。表2.3。主要机械设备用电量统计表序号机械设备名称型号规格单位数量单机功率（kw）功率小计（kw）注一电动机机械1插入式振动棒JQ221-2台31.13.32平板振动器2F11台12.22.23蛙式打夯机台32.26.64潜水泵台3265水泵Y112M-4台15.55.56电刨台12.82.8电动机功率合计26.4二电焊机设备1电焊机BX1-500台21938电焊机功率合计383现场条件根据现场勘查，本工程现场条件满足施工合同及相关施工规范要求。3.1场地条件场地达到三通一平条件并已经施工完成改造道路土方开挖工程，供水供电主接驳口已接入现场。场地周边无任何地下管线，市政给排水管均在市政马路下，路灯电源均采用架空敷设。3.2场地环境地理位置：梧桐山村位于深圳罗湖区水库上游，总居住栋数1247栋，超过6层的居住建筑143栋，本村居住人口2.27万人,村内建筑总套数为8680套。场外交通：走沙湾路向望桐路通过大望桥直到望桐路直走到了梧桐山村就到了本工程设计红线内。场内交通：走望桐路直到赤水洞泰塑工业区就见临时设施。场内用地：生活设施占地面积大约240㎡、场地内的交通物流状况良好，材料加工和堆放都适应规范要求。道路路面为水泥硬化，交通道路良好，小部分路面出现破损；但大部分巷道存在破...
