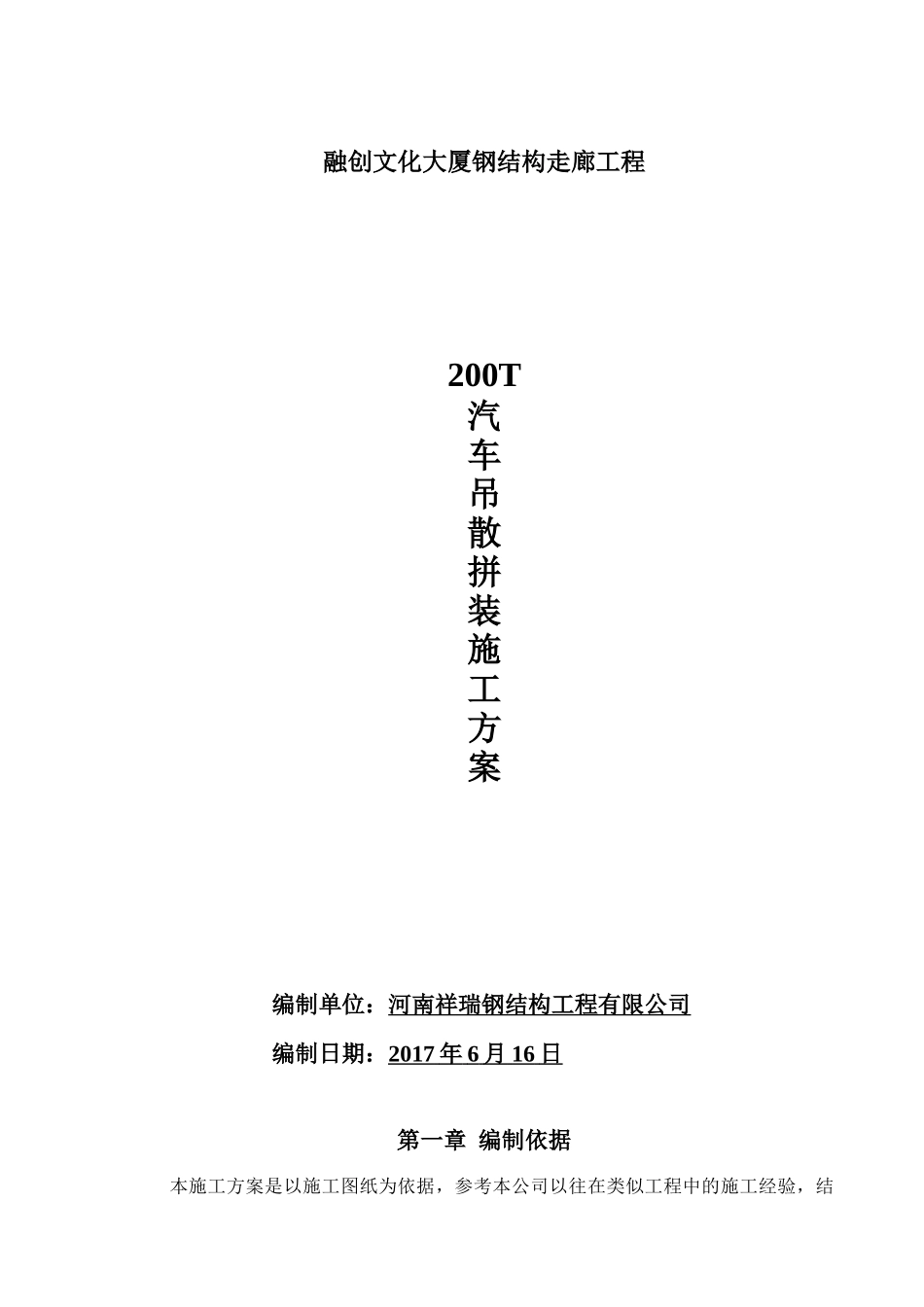

融创文化大厦钢结构走廊工程200T汽车吊散拼装施工方案编制单位：河南祥瑞钢结构工程有限公司编制日期：2017年6月16日第一章编制依据本施工方案是以施工图纸为依据，参考本公司以往在类似工程中的施工经验，结合本工程的实际情况及特点，并根据相应的计算、分析结果，在业主给定的施工场地边界条件下、施工进度计划要求基础上进行编制而成。1.1工程文件（1）融创文化大厦中庭钢结构走廊施工图纸；（2）河南省，郑州市人民政府有关建筑工程管理等法规及规定；（3）现行国家(或行业)施工验收规范与标准；（4）类似工程的施工经验及相关的技术文件；1.2遵循标准和规范现行国家有关的规程、规范、标准：（1）《建筑工程施工质量验收统一标准》GB50300—2013（2）《钢结构工程施工质量验收规范》GB50205-2012（3）《建筑结构荷载规范》GB50009-2012（4）《钢结构设计规范》GB50017-2003（5）《碳素结构钢》GB/T700-2006（6）《厚度方向性能钢板》GB5313（7）《碳素钢焊条》GB/T5117（8）《低合金钢焊条》GB/T5118（9）《六角头螺栓——C级》GB5780（10）《钢结构用扭剪型高强度螺栓连接副》GB3632~GB3633（11）《圆柱头焊钉》（GB/T10433)（12）《涂装前钢材表面锈蚀等级和除锈等级》GB8923（13）《低合金高强度结构钢》GB/T1591-1994（14）《熔化焊用钢丝》GB/T14957（15）《气体保护焊用钢丝》GB/T14958（16）《钢结构高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231（17）《热扎H型钢和剖分T形钢》GB/T11263-98（18）《建筑结构用钢板》GB/T19879-2005（19）《钢结构焊接规范》GB50661-2011（20）《钢结构、管道涂装技术规程》YB9256-96（21）《高层民用建筑钢结构技术规程》JGJ99-98（22）《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91（23）《型钢混凝土组合结构技术规程》JGJ138-2001（24）《钢结构制作安装施工规程》YB9254-95（25）《钢结构防火涂料应用技术规范》CECS24:90第二章工程概况2.1基本概况工程名称：融创文化大厦中庭钢结构走廊工程工程地址：郑州市郑东新区博学路与平安大道交叉口东北角建设单位：河南融创置业有限公司设计单位：北京蓝图工程设计有限公司2.2工程介绍融创文化大厦中庭钢结构走廊工程位于郑州市郑东新区博学路与平安大道交叉口东北角。二、三、四、五、六、八、十一、十四、层楼面设置有钢结构走廊。连体部分钢结构长23.6m，主结构宽10.8m，与钢骨混凝土柱的预埋板连接。主结构梁均采用焊接H型钢截面梁，主结构梁五根，主结构梁之间用H型钢次梁与槽钢支撑相连接。本工程为主楼中庭部位钢结构，结构安全等级为二级；对应结构重要性系数为r=1.0。结构设计基准期（可靠度）和设计使用年限均为50年；设计耐久性50年。2.3工程特点及难点分析（1）本连廊钢结构设计位置高，下部无结构支撑，高空作业量大，施工难度大连廊钢结构的最高层在标高60.07米的高空位置，结构通过预埋板加焊接H型钢梁连接主楼，下方无支撑结构。整体结构均处在高空，安全风险高，施工难度大，安全维护费用高。（2）施工期间主楼投入使用，作业条件苛刻根据业主对本工程的总体安排，主楼需先行完成，并投入使用。主楼封顶拆除塔吊后，再进行连廊钢结构施工，主楼中庭为不规则洞口，施工场地狭窄，吊装施工作业半径有限。连廊地面拼装及高空吊装期间，对下方成品保护，施工噪声污染要求高。材料构配件的进场、装卸均需考虑对已投入施工结构的保护，作业条件苛刻，施工不便。（3）钢结构厚板多，焊接量大，H型钢梁焊接要求高由结构设计图纸，连廊桁架体系为H型钢梁，型钢厚板多，焊接量大。钢架为上部框架的直接承重体系，结构重要性高，焊接质量要求高。（4）连廊为多边形不规则结构，散件多，装配角度精度高，节点制作难度大中间跨钢架除自身的接头已达10个外，另在平面外横向支撑、拉接杆多。对接头节点角度控制要求高，节点内加劲板多，焊接先后次序要求严格，焊缝质量等级高钢梁支撑型号分类熟悉合同、会审图纸、计算工程量、现场调查编制加工机具设备需用计划指挥3控制漆膜厚度编制材料、构件采购计划材料代用核定单焊工考试合格编制技工安排计划熟悉...
