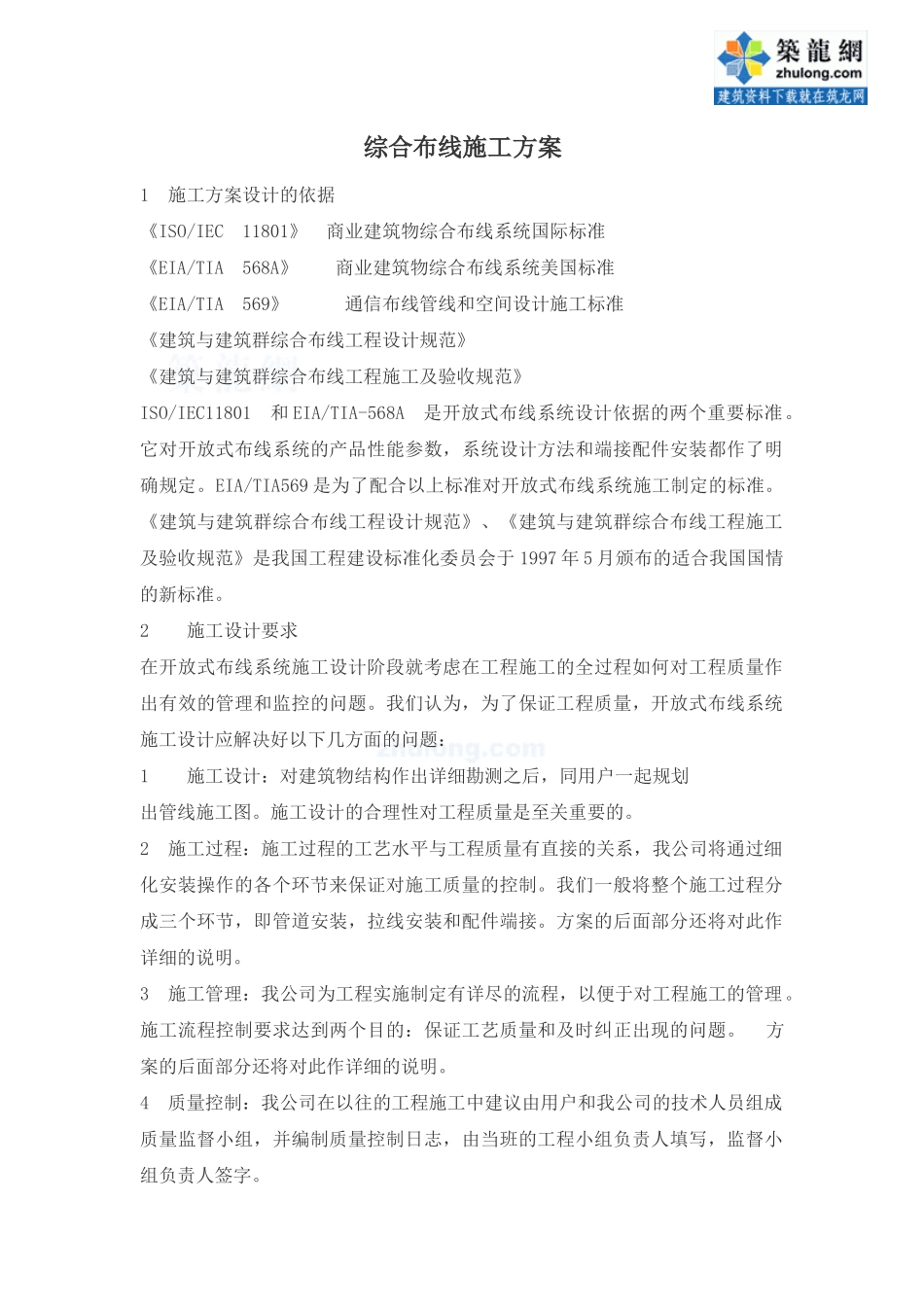

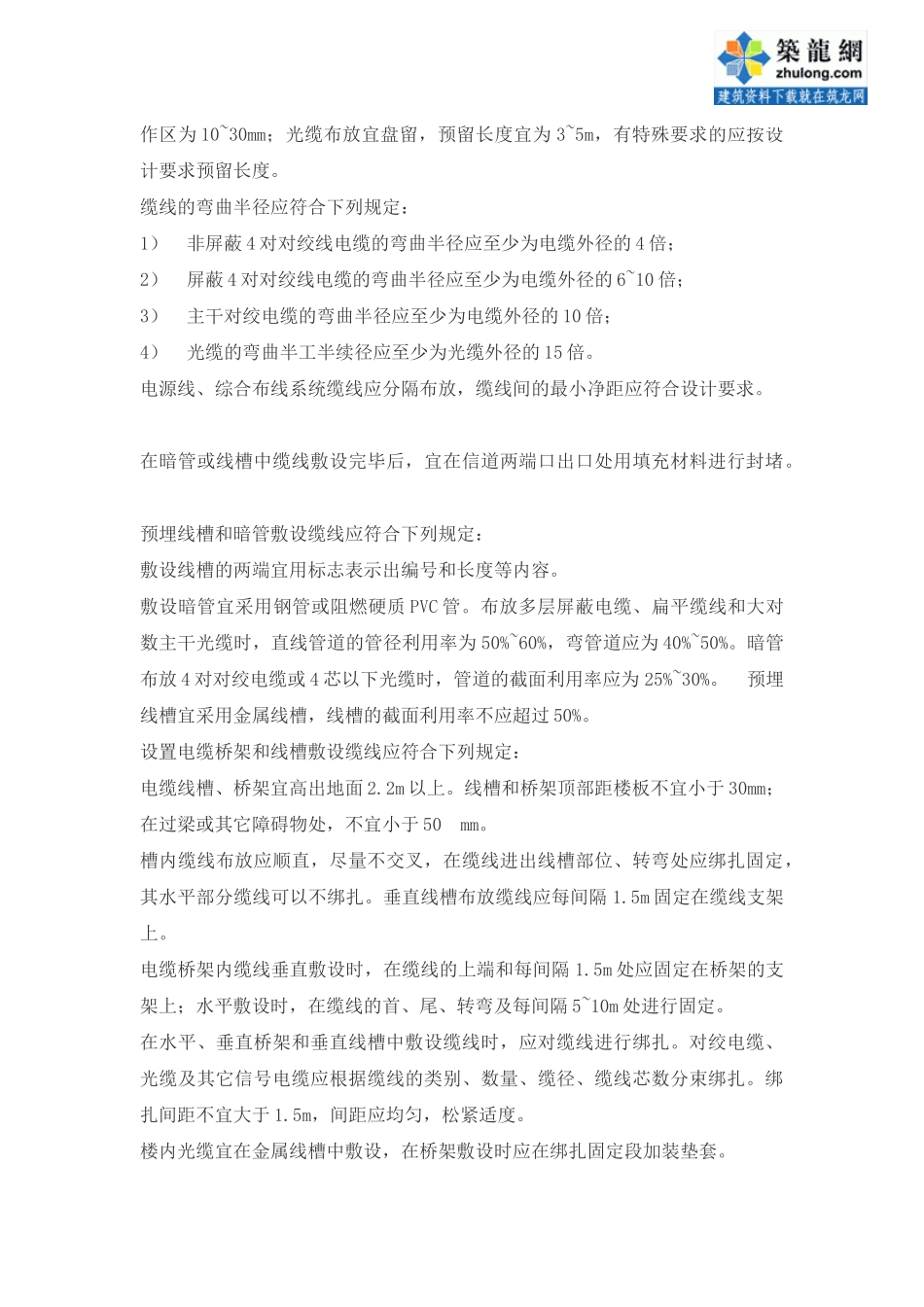

综合布线施工方案1施工方案设计的依据《ISO/IEC11801》商业建筑物综合布线系统国际标准《EIA/TIA568A》商业建筑物综合布线系统美国标准《EIA/TIA569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计规范》《建筑与建筑群综合布线工程施工及验收规范》ISO/IEC11801和EIA/TIA-568A是开放式布线系统设计依据的两个重要标准。它对开放式布线系统的产品性能参数，系统设计方法和端接配件安装都作了明确规定。EIA/TIA569是为了配合以上标准对开放式布线系统施工制定的标准。《建筑与建筑群综合布线工程设计规范》、《建筑与建筑群综合布线工程施工及验收规范》是我国工程建设标准化委员会于1997年5月颁布的适合我国国情的新标准。2施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量作出有效的管理和监控的问题。我们认为，为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：1施工设计：对建筑物结构作出详细勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。2施工过程：施工过程的工艺水平与工程质量有直接的关系，我公司将通过细化安装操作的各个环节来保证对施工质量的控制。我们一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。方案的后面部分还将对此作详细的说明。3施工管理：我公司为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。方案的后面部分还将对此作详细的说明。4质量控制：我公司在以往的工程施工中建议由用户和我公司的技术人员组成质量监督小组，并编制质量控制日志，由当班的工程小组负责人填写，监督小组负责人签字。7.3管道材料选择和施工要求1水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。总线槽要求宽度与高度的比例为了3:1，在线槽中放置的双绞线应不超过三层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。对于贵单位综合大楼，每层楼内信息点的密度相对较低建议将用于语音系统的双绞线和用于数据传输的双绞线设于一个并列的走线槽内。水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。水平子系统线槽或线管应采用镀锌铁槽或铁管。双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。缆线的敷设和保护方式检验1缆线一般应按下列要求敷设：缆线的型式、规格应与设计规定相符。缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.51.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。缆线的弯曲半径应符合下列规定：1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4）光缆的弯曲半工半续径应至少为光缆外径的15倍。电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。在暗管或线槽中缆线敷设...
