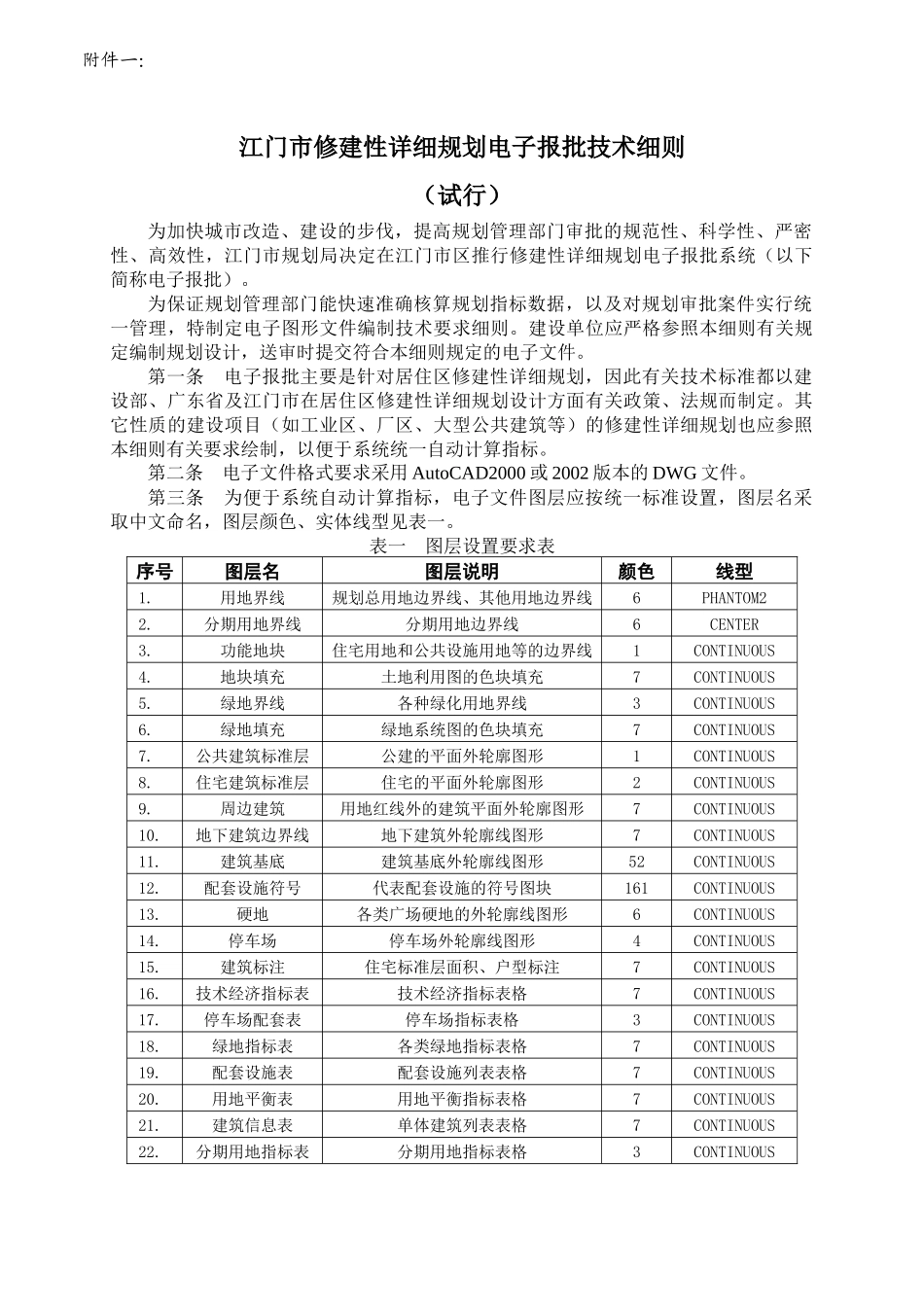

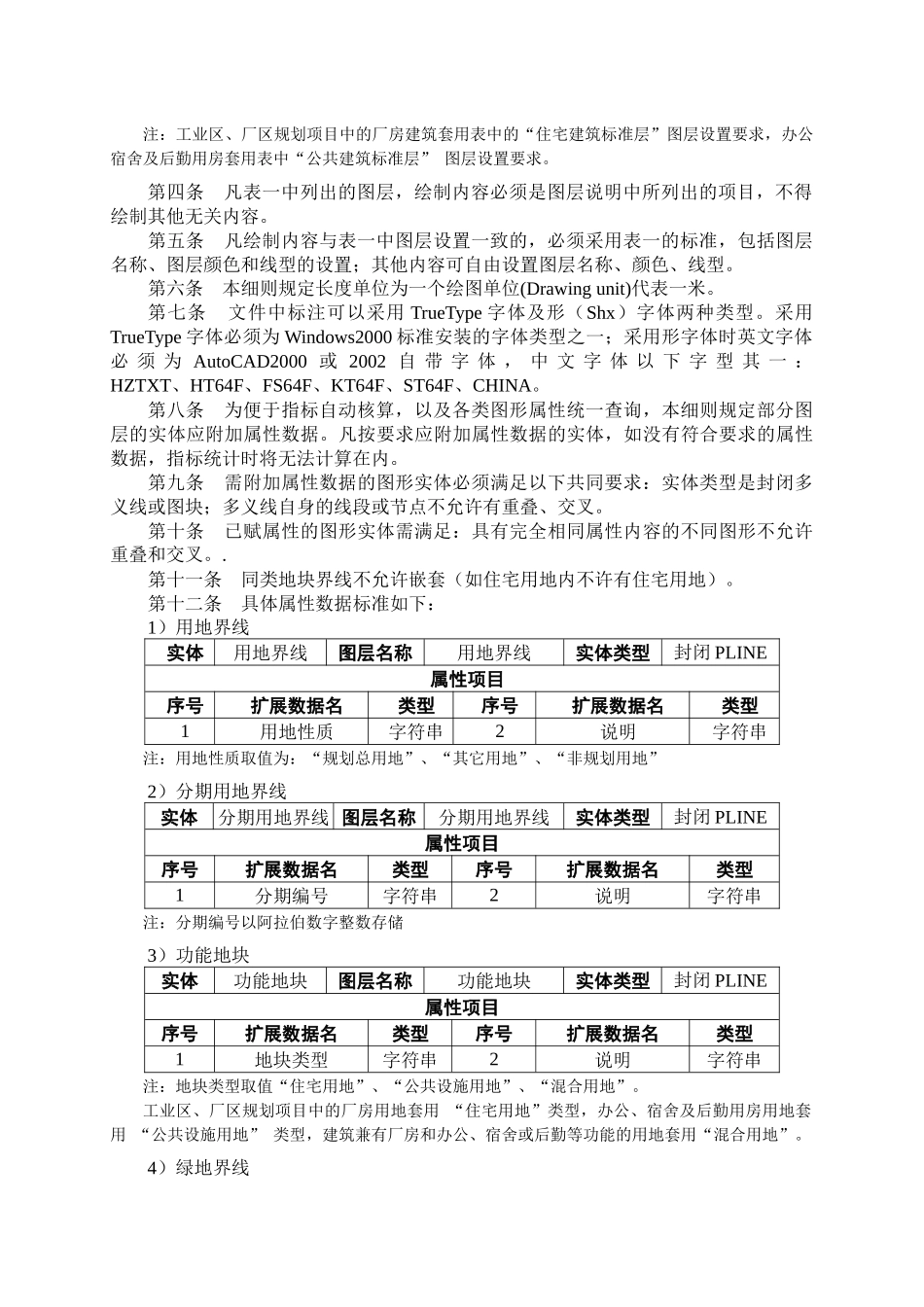

江门市修建性详细规划电子报批技术细则（试行）为加快城市改造、建设的步伐，提高规划管理部门审批的规范性、科学性、严密性、高效性，江门市规划局决定在江门市区推行修建性详细规划电子报批系统（以下简称电子报批）。为保证规划管理部门能快速准确核算规划指标数据，以及对规划审批案件实行统一管理，特制定电子图形文件编制技术要求细则。建设单位应严格参照本细则有关规定编制规划设计，送审时提交符合本细则规定的电子文件。第一条电子报批主要是针对居住区修建性详细规划，因此有关技术标准都以建设部、广东省及江门市在居住区修建性详细规划设计方面有关政策、法规而制定。其它性质的建设项目（如工业区、厂区、大型公共建筑等）的修建性详细规划也应参照本细则有关要求绘制，以便于系统统一自动计算指标。第二条电子文件格式要求采用AutoCAD2000或2002版本的DWG文件。第三条为便于系统自动计算指标，电子文件图层应按统一标准设置，图层名采取中文命名，图层颜色、实体线型见表一。表一图层设置要求表序号图层名图层说明颜色线型1.用地界线规划总用地边界线、其他用地边界线6PHANTOM22.分期用地界线分期用地边界线6CENTER3.功能地块住宅用地和公共设施用地等的边界线1CONTINUOUS4.地块填充土地利用图的色块填充7CONTINUOUS5.绿地界线各种绿化用地界线3CONTINUOUS6.绿地填充绿地系统图的色块填充7CONTINUOUS7.公共建筑标准层公建的平面外轮廓图形1CONTINUOUS8.住宅建筑标准层住宅的平面外轮廓图形2CONTINUOUS9.周边建筑用地红线外的建筑平面外轮廓图形7CONTINUOUS10.地下建筑边界线地下建筑外轮廓线图形7CONTINUOUS11.建筑基底建筑基底外轮廓线图形52CONTINUOUS12.配套设施符号代表配套设施的符号图块161CONTINUOUS13.硬地各类广场硬地的外轮廓线图形6CONTINUOUS14.停车场停车场外轮廓线图形4CONTINUOUS15.建筑标注住宅标准层面积、户型标注7CONTINUOUS16.技术经济指标表技术经济指标表格7CONTINUOUS17.停车场配套表停车场指标表格3CONTINUOUS18.绿地指标表各类绿地指标表格7CONTINUOUS19.配套设施表配套设施列表表格7CONTINUOUS20.用地平衡表用地平衡指标表格7CONTINUOUS21.建筑信息表单体建筑列表表格7CONTINUOUS22.分期用地指标表分期用地指标表格3CONTINUOUS附件一：注：工业区、厂区规划项目中的厂房建筑套用表中的“住宅建筑标准层”图层设置要求，办公宿舍及后勤用房套用表中“公共建筑标准层”图层设置要求。第四条凡表一中列出的图层，绘制内容必须是图层说明中所列出的项目，不得绘制其他无关内容。第五条凡绘制内容与表一中图层设置一致的，必须采用表一的标准，包括图层名称、图层颜色和线型的设置；其他内容可自由设置图层名称、颜色、线型。第六条本细则规定长度单位为一个绘图单位(Drawingunit)代表一米。第七条文件中标注可以采用TrueType字体及形（Shx）字体两种类型。采用TrueType字体必须为Windows2000标准安装的字体类型之一；采用形字体时英文字体必须为AutoCAD2000或2002自带字体，中文字体以下字型其一：HZTXT、HT64F、FS64F、KT64F、ST64F、CHINA。第八条为便于指标自动核算，以及各类图形属性统一查询，本细则规定部分图层的实体应附加属性数据。凡按要求应附加属性数据的实体，如没有符合要求的属性数据，指标统计时将无法计算在内。第九条需附加属性数据的图形实体必须满足以下共同要求：实体类型是封闭多义线或图块；多义线自身的线段或节点不允许有重叠、交叉。第十条已赋属性的图形实体需满足：具有完全相同属性内容的不同图形不允许重叠和交叉。.第十一条同类地块界线不允许嵌套（如住宅用地内不许有住宅用地）。第十二条具体属性数据标准如下：1）用地界线实体用地界线图层名称用地界线实体类型封闭PLINE属性项目序号扩展数据名类型序号扩展数据名类型1用地性质字符串2说明字符串注：用地性质取值为：“规划总用地”、“其它用地”、“非规划用地”2）分期用地界线实体分期用地界线图层名称分期用地界线实体类型封闭PLINE属性项目序号扩展数据名类型序号扩展数据名类型1分期编号字符串2说明字符串注：分期编号以阿拉伯数字整数存储3）功能...
