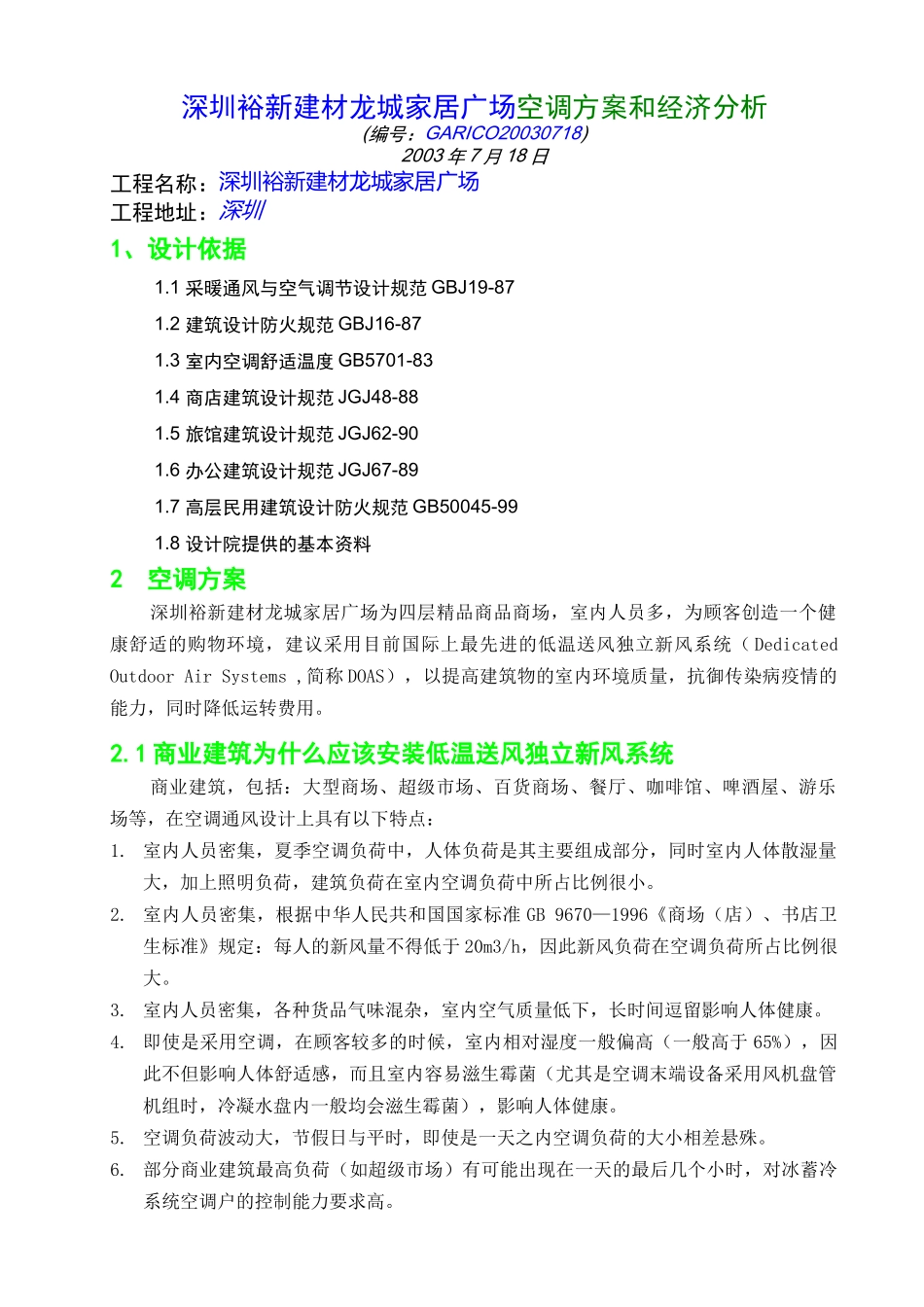

深圳裕新建材龙城家居广场空调方案和经济分析(编号：GARICO20030718)2003年7月18日工程名称：深圳裕新建材龙城家居广场工程地址：深圳1、设计依据1.1采暖通风与空气调节设计规范GBJ19-871.2建筑设计防火规范GBJ16-871.3室内空调舒适温度GB5701-831.4商店建筑设计规范JGJ48-881.5旅馆建筑设计规范JGJ62-901.6办公建筑设计规范JGJ67-891.7高层民用建筑设计防火规范GB50045-991.8设计院提供的基本资料2空调方案深圳裕新建材龙城家居广场为四层精品商品商场，室内人员多，为顾客创造一个健康舒适的购物环境，建议采用目前国际上最先进的低温送风独立新风系统（DedicatedOutdoorAirSystems,简称DOAS），以提高建筑物的室内环境质量，抗御传染病疫情的能力，同时降低运转费用。2.1商业建筑为什么应该安装低温送风独立新风系统商业建筑，包括：大型商场、超级市场、百货商场、餐厅、咖啡馆、啤酒屋、游乐场等，在空调通风设计上具有以下特点：1.室内人员密集，夏季空调负荷中，人体负荷是其主要组成部分，同时室内人体散湿量大，加上照明负荷，建筑负荷在室内空调负荷中所占比例很小。2.室内人员密集，根据中华人民共和国国家标准GB9670—1996《商场（店）、书店卫生标准》规定：每人的新风量不得低于20m3/h，因此新风负荷在空调负荷所占比例很大。3.室内人员密集，各种货品气味混杂，室内空气质量低下，长时间逗留影响人体健康。4.即使是采用空调，在顾客较多的时候，室内相对湿度一般偏高（一般高于65%），因此不但影响人体舒适感，而且室内容易滋生霉菌（尤其是空调末端设备采用风机盘管机组时，冷凝水盘内一般均会滋生霉菌），影响人体健康。5.空调负荷波动大，节假日与平时，即使是一天之内空调负荷的大小相差悬殊。6.部分商业建筑最高负荷（如超级市场）有可能出现在一天的最后几个小时，对冰蓄冷系统空调户的控制能力要求高。新风机组诱导风口板式换热器新风排风1.5℃8.5℃3℃11℃14℃由蓄冰槽来7.商业建筑空调系统耗电量高，据统计空调系统的耗电量占到建筑耗电量的６０％～７０％，因此空调节能任务重，空调耗电量过大是导致很多商业建筑亏本的重要原因，因此空调节能任务重。目前国内商业建筑的空调系统，冷源主要采用常规冷水机组，末端设备主要采用风机盘管机组和柜式空调机组，虽然一次投资较低，但是运转费用高，室内空气质量差。2.2何谓冰蓄冷低温送风独立新风系统根据商业建筑空调的上述特点，同时考虑到建筑物的安全性（抗御恐怖之以分子袭击，以及疫情传播的能力），美国２００１年全面推广的低温送风独立新风系统（ＤＯＡＳ）很好地解决了上述问题，同时将空调系统的经济性（一次投资和运转费用）建筑物的安全性和健康性大幅度提高。冰蓄冷低温送风独立新风系统，具备以下特点：1.冷源为冰蓄冷系统，为了获得稳定的低温水（低于3℃），一般采用动态制冰方式；2.新风机组采用低温送风空调机组，机组出风温度低于7℃，新风机组除了承担新风负荷外，还承担室内全部潜热负荷和部分显热负荷（或全部显热负荷）；3.室内剩余显热负荷由其他显冷设备承担，这些显冷设备，可以是辐射冷吊顶，风机盘管机组等，显冷设备均无回风系统；4.由于采用独立新风系统时，室内温度和湿度明显低于室外，因此新风和排风之间采用全热交换器，进一步节约能耗；5.由于送入的新风温度等于或低于7℃，因此为了防止送风口表面凝露，同时保证室内合理的换气次数，需要采用诱导比较大的诱导风口。2.3冰蓄冷低温送风独立新风系统的组成冰蓄冷低温送风独立新风系统由以下部分组成：（1）动态制冰系统，包括：压缩冷凝机组，板式换热器，片冰机，蓄冰槽，冷水水泵，冷却水水泵，冷却塔，自控系统等；（2）低温送风独立新风机组；（3）全热交换器；（4）室内显热设备（辐射板吊顶，或风机盘管机组）；（5）诱导风口；（6）自动控制系统。图1是典型的冰蓄冷低温送风独立新风系统。风机盘管机组或辐射冷吊顶图1冰蓄冷低温送风独立新风系统2.3.1动态制冰系统动态制冰系统一般采用制冰机/冷水机组（亦称制冰滑落式，片冰机），目前世界上最先进的制冰机/冷水机组是由美国PaulMuller公司生产。美国PaulMueller...
