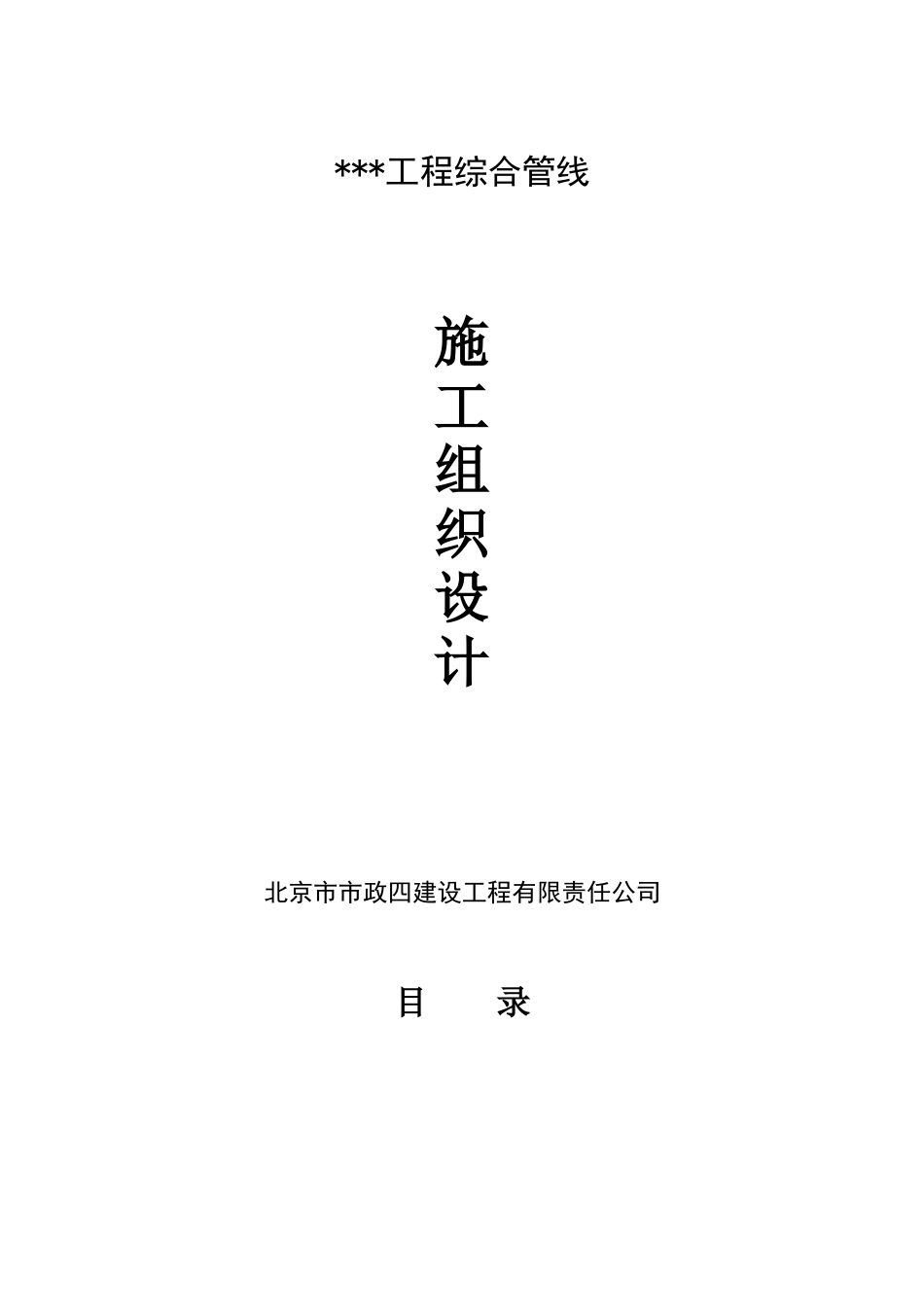

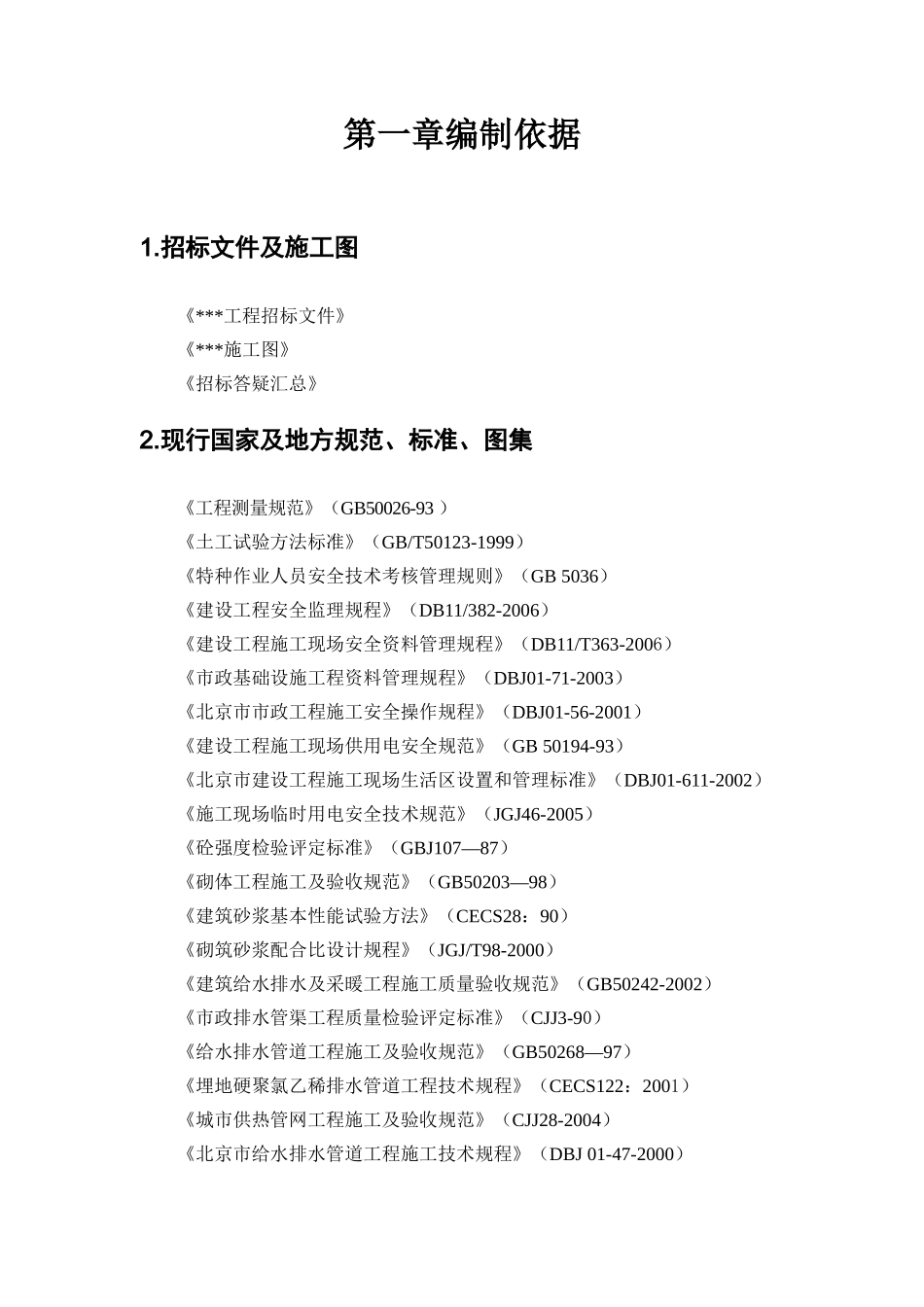

***工程综合管线施工组织设计北京市市政四建设工程有限责任公司目录第一章编制依据1.招标文件及施工图《***工程招标文件》《***施工图》《招标答疑汇总》2.现行国家及地方规范、标准、图集《工程测量规范》（GB50026-93）《土工试验方法标准》（GB/T50123-1999）《特种作业人员安全技术考核管理规则》（GB5036）《建设工程安全监理规程》（DB11/382-2006）《建设工程施工现场安全资料管理规程》（DB11/T363-2006）《市政基础设施工程资料管理规程》（DBJ01-71-2003）《北京市市政工程施工安全操作规程》（DBJ01-56-2001）《建设工程施工现场供用电安全规范》（GB50194-93）《北京市建设工程施工现场生活区设置和管理标准》（DBJ01-611-2002）《施工现场临时用电安全技术规范》（JGJ46-2005）《砼强度检验评定标准》（GBJ107—87）《砌体工程施工及验收规范》（GB50203—98）《建筑砂浆基本性能试验方法》（CECS28：90）《砌筑砂浆配合比设计规程》（JGJ/T98-2000）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《市政排水管渠工程质量检验评定标准》（CJJ3-90）《给水排水管道工程施工及验收规范》（GB50268—97）《埋地硬聚氯乙稀排水管道工程技术规程》（CECS122：2001）《城市供热管网工程施工及验收规范》（CJJ28-2004）《北京市给水排水管道工程施工技术规程》（DBJ01-47-2000）《超声波探伤质量标准》（JB1152-81）《城镇直埋供热管道工程技术规范》（CJJ/T81-98）《埋地钢质管道环氧煤沥青防腐层施工及验收规范》（SYJ404790）《埋地给水钢管道水泥砂浆衬里技术标准》（CECS10：89）《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）《埋地聚乙烯排水管道工程技术规程》（CECS164：2004）《排水工程》91SB4-1（2005）《消防给水工程》91SB11-1（2007）《给水工程》91SB3-1（2005）《暖气工程》91SB1-1（2005）第二章工程概况1.工程概况本工程为***综合管线工程，位于北京市石景山区金顶街三区。工程内容主要包括雨水管线、污水管线、中水管线、消防水管线、热力二次管线的施工。本工程外部综合管网给排水管道，包括室外生活给水系统、中水给水系统、消火栓给水系统、自动喷水给水系统、生活污水系统及道路雨水排水系统等。住宅小区的水源均由市政供水管网引入，低压生活给水由小区南、北两侧各引入两条DN200管，供水压力为0.18MPa；低压中水给水管由小区北侧引入两条DN200管，在小区内成环状布置，小区室外消防用水由低压中水管网保证，供水压力为0.18MPa。区域内污水排水经管道收集后汇入化粪池经初级处理后排至市政污水管网；道路雨水收集后排至市政雨水管网。道路上的排水检查井和雨水检查井的井盖和井座应采用重型铸铁井盖和井座，排水管道的落差大于1米的检查井做跌水井。雨水口的连接管管径为DN200，采用i=0.01的坡度坡向检查井，雨水口深度为0.7米，雨水篦子低于周边地坪20~50mm。本工程采暖管线划分为低区和高区采暖系统，采暖供回水温度为80/60℃，本工程除局部管段采用地沟敷设外，其余均采用直埋方式，直埋管道设置补偿器处设检查井，穿井壁处设防水套管，待管道安装完毕后，缝隙用油麻填实，采暖管道过路时需设钢套管。直埋管采用复合聚氨脂泡沫保温材料，保温厚度为50mm，热力二次线采暖管道采用玻璃钢管壳进行保温。主要工程量如下表所示：表2.1主要工程量序号名称材质规格数量单位1土方量200000m32热力管道无缝钢管6267m3给水及中水系统球墨铸铁管、钢塑复合钢管15500m阀门井、洒水井、水表井69座4消防栓系统给水管球墨铸铁管4200m消火栓井、排气阀井、排泥井、水泵结合井41座5自动喷水系统给水管无缝钢管7000m6雨、污水管聚乙烯双壁波纹管10000m雨、污水普通井、跌水井720座2.工程特点难点分析及对策2.1工程特点本工程管线错综复杂，规格型号各式各样，交叉作业繁多，场地空间比较紧凑，施工比较繁琐，要保证工程的顺利进行，需要和相关部门紧密配合，合理组织，协调施工。2.2工程难点及对策2.2.1工程难点⑴与房屋主体施工穿插进行，施工干扰较大，工作场地受到限制。⑵施工场地不集中，半成品及零星材料转运运距增大，混凝土预制构件等须...
