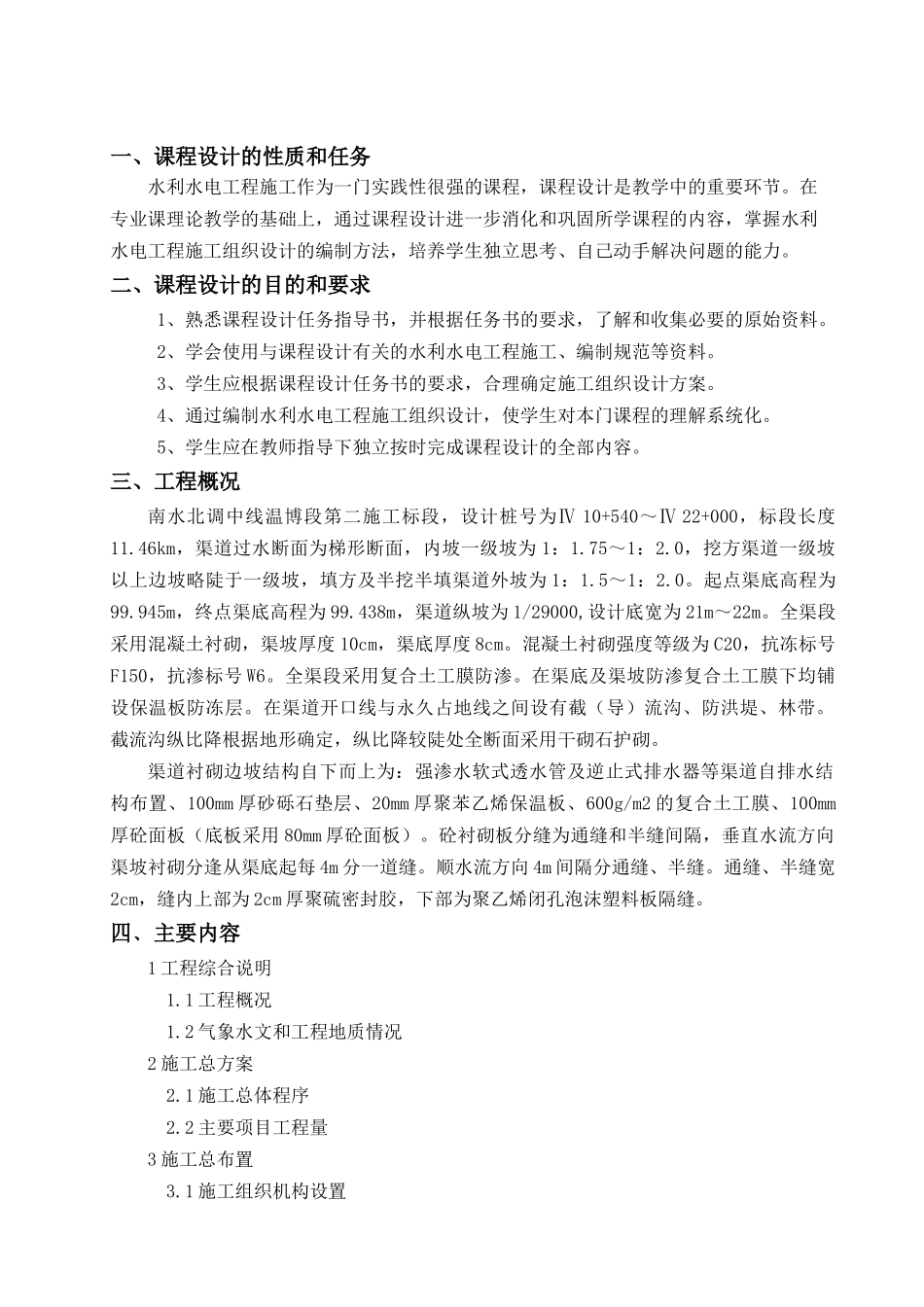

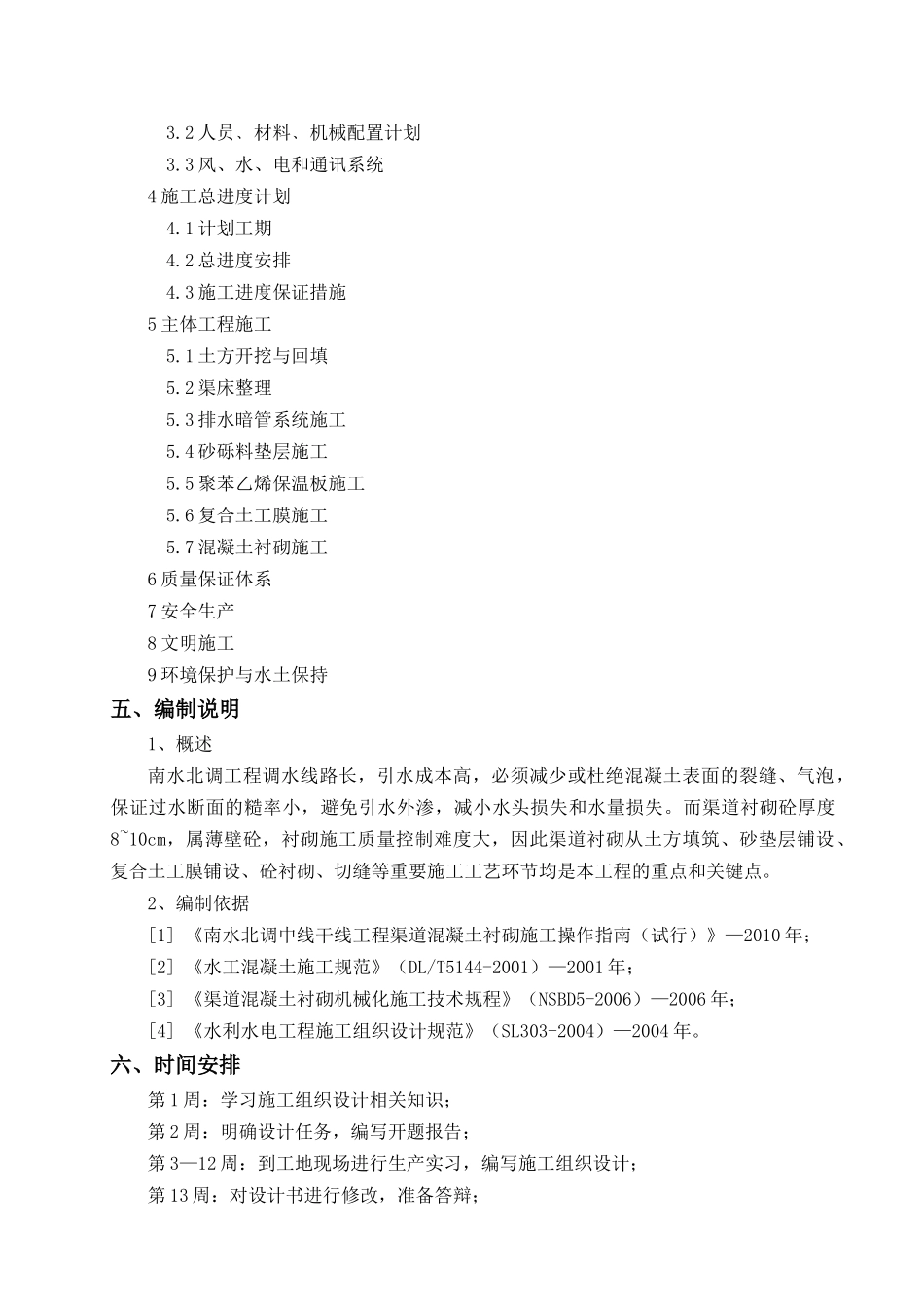

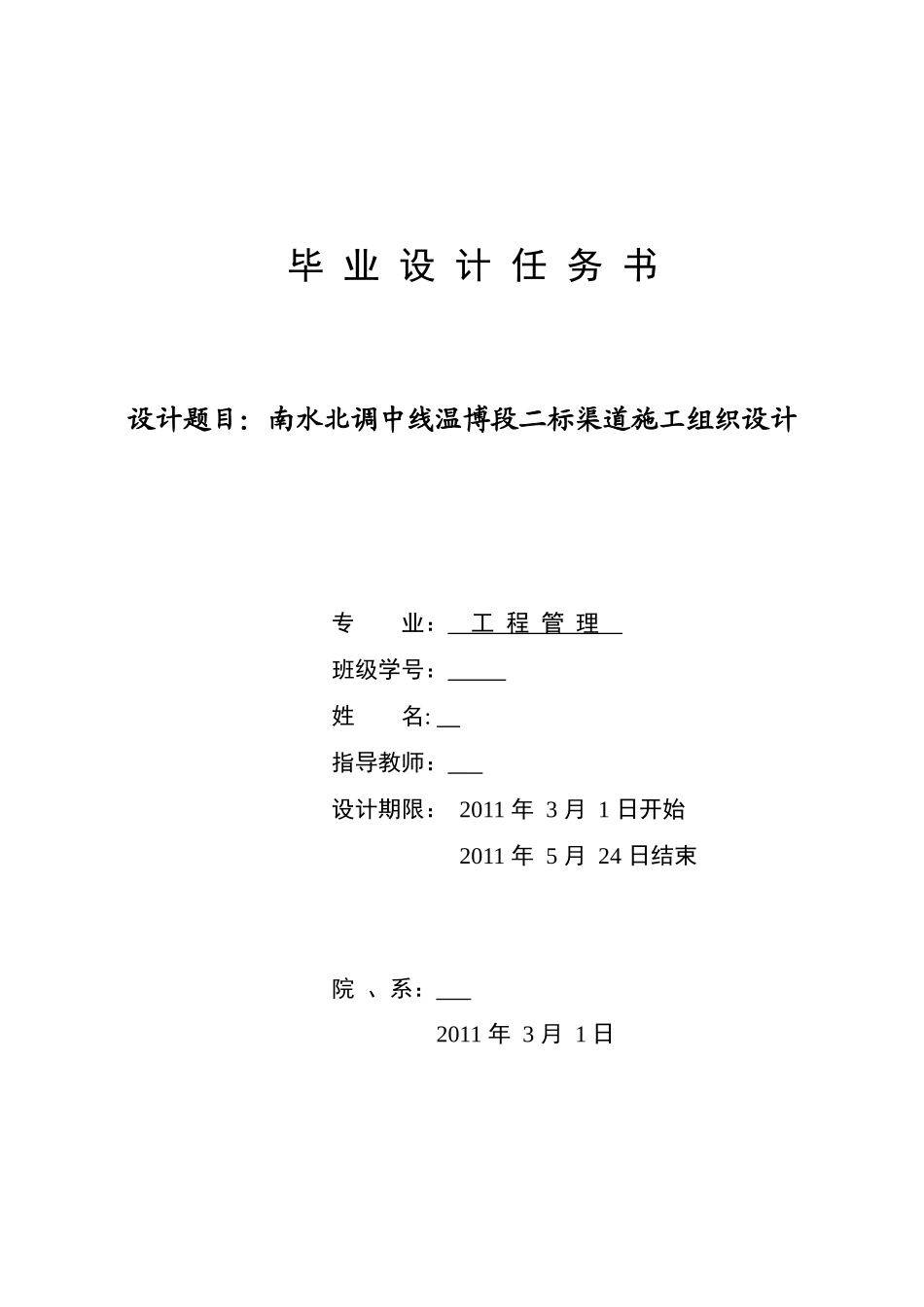

毕业设计任务书设计题目：南水北调中线温博段二标渠道施工组织设计专业：工程管理班级学号：姓名:指导教师：设计期限：2011年3月1日开始2011年5月24日结束院、系：2011年3月1日一、课程设计的性质和任务水利水电工程施工作为一门实践性很强的课程，课程设计是教学中的重要环节。在专业课理论教学的基础上，通过课程设计进一步消化和巩固所学课程的内容，掌握水利水电工程施工组织设计的编制方法，培养学生独立思考、自己动手解决问题的能力。二、课程设计的目的和要求1、熟悉课程设计任务指导书，并根据任务书的要求，了解和收集必要的原始资料。2、学会使用与课程设计有关的水利水电工程施工、编制规范等资料。3、学生应根据课程设计任务书的要求，合理确定施工组织设计方案。4、通过编制水利水电工程施工组织设计，使学生对本门课程的理解系统化。5、学生应在教师指导下独立按时完成课程设计的全部内容。三、工程概况南水北调中线温博段第二施工标段，设计桩号为Ⅳ10+540～Ⅳ22+000，标段长度11.46km，渠道过水断面为梯形断面，内坡一级坡为1：1.75～1：2.0，挖方渠道一级坡以上边坡略陡于一级坡，填方及半挖半填渠道外坡为1：1.5～1：2.0。起点渠底高程为99.945m，终点渠底高程为99.438m，渠道纵坡为1/29000,设计底宽为21m～22m。全渠段采用混凝土衬砌，渠坡厚度10cm，渠底厚度8cm。混凝土衬砌强度等级为C20，抗冻标号F150，抗渗标号W6。全渠段采用复合土工膜防渗。在渠底及渠坡防渗复合土工膜下均铺设保温板防冻层。在渠道开口线与永久占地线之间设有截（导）流沟、防洪堤、林带。截流沟纵比降根据地形确定，纵比降较陡处全断面采用干砌石护砌。渠道衬砌边坡结构自下而上为：强渗水软式透水管及逆止式排水器等渠道自排水结构布置、100mm厚砂砾石垫层、20mm厚聚苯乙烯保温板、600g/m2的复合土工膜、100mm厚砼面板（底板采用80mm厚砼面板）。砼衬砌板分缝为通缝和半缝间隔，垂直水流方向渠坡衬砌分逢从渠底起每4m分一道缝。顺水流方向4m间隔分通缝、半缝。通缝、半缝宽2cm，缝内上部为2cm厚聚硫密封胶，下部为聚乙烯闭孔泡沫塑料板隔缝。四﹑主要内容1工程综合说明1.1工程概况1.2气象水文和工程地质情况2施工总方案2.1施工总体程序2.2主要项目工程量3施工总布置3.1施工组织机构设置3.2人员﹑材料﹑机械配置计划3.3风、水、电和通讯系统4施工总进度计划4.1计划工期4.2总进度安排4.3施工进度保证措施5主体工程施工5.1土方开挖与回填5.2渠床整理5.3排水暗管系统施工5.4砂砾料垫层施工5.5聚苯乙烯保温板施工5.6复合土工膜施工5.7混凝土衬砌施工6质量保证体系7安全生产8文明施工9环境保护与水土保持五、编制说明1、概述南水北调工程调水线路长，引水成本高，必须减少或杜绝混凝土表面的裂缝、气泡，保证过水断面的糙率小，避免引水外渗，减小水头损失和水量损失。而渠道衬砌砼厚度8~10cm，属薄壁砼，衬砌施工质量控制难度大，因此渠道衬砌从土方填筑、砂垫层铺设、复合土工膜铺设、砼衬砌、切缝等重要施工工艺环节均是本工程的重点和关键点。2、编制依据[1]《南水北调中线干线工程渠道混凝土衬砌施工操作指南（试行）》—2010年；[2]《水工混凝土施工规范》（DL/T5144-2001）—2001年；[3]《渠道混凝土衬砌机械化施工技术规程》（NSBD5-2006）—2006年；[4]《水利水电工程施工组织设计规范》（SL303-2004）—2004年。六、时间安排第1周：学习施工组织设计相关知识；第2周：明确设计任务，编写开题报告；第3—12周：到工地现场进行生产实习，编写施工组织设计；第13周：对设计书进行修改，准备答辩；第14周：毕业答辩。本科生毕业设计（论文）开题报告2011年3月3日学生姓名学号专业工程管理题目名称南水北调中线温博段二标渠道施工组织设计课题来源南水北调中线温博段二标生产实践主要内容一﹑我国水资源状况：我国水资源总量虽丰富，但人均拥有水量少。我国水资源总量约为2.8万亿立方米，居世界第6位，但人均拥有量仅为2200立方米，是世界人均水平的1／4，并被列为13个贫水国家之一。另外，我国水资源的时空分布差异较大，加剧了一些地方水资源短缺的严重程度。我国幅员辽阔，降雨的时...
