井桩施工方案（60页）VIP免费

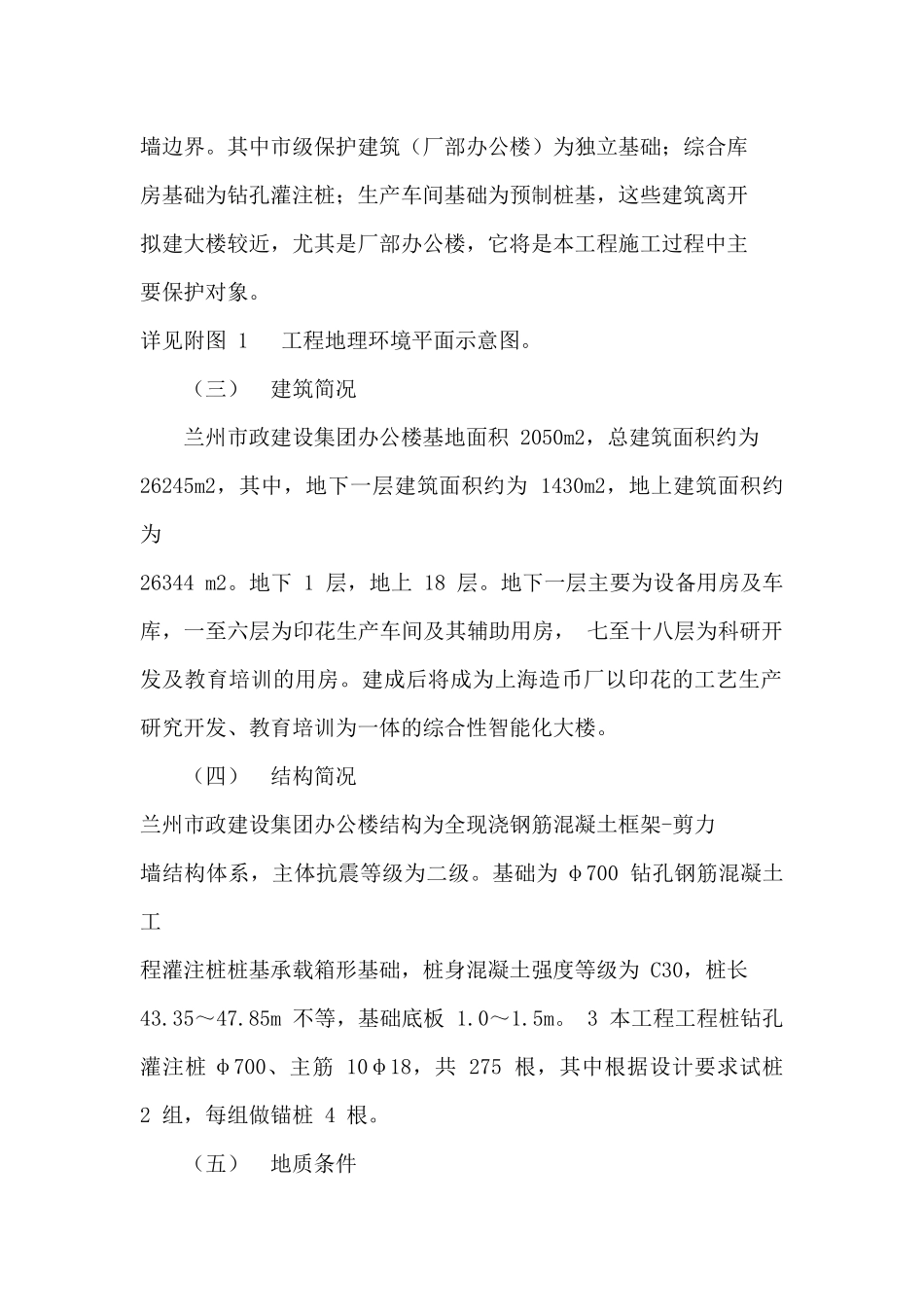

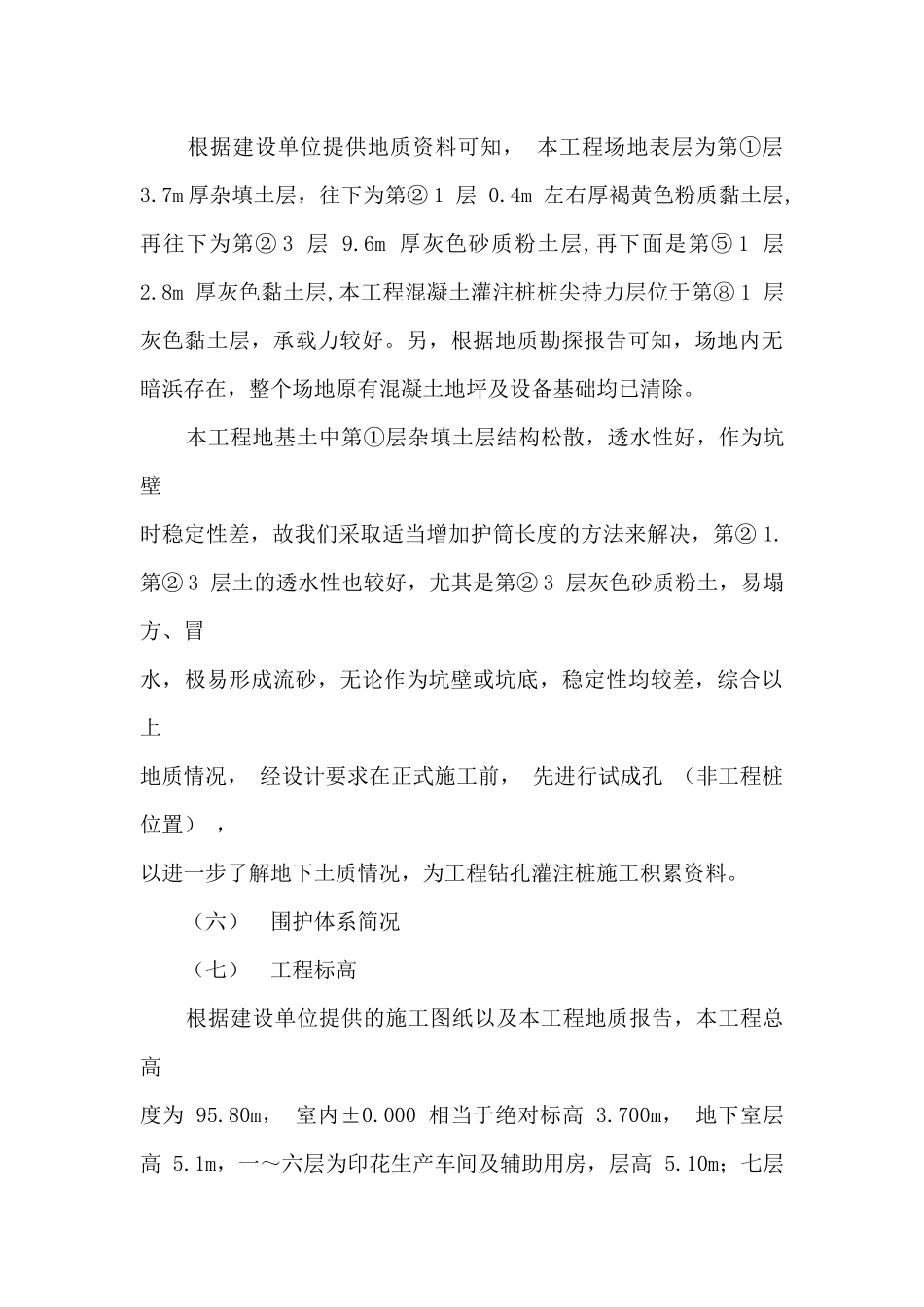

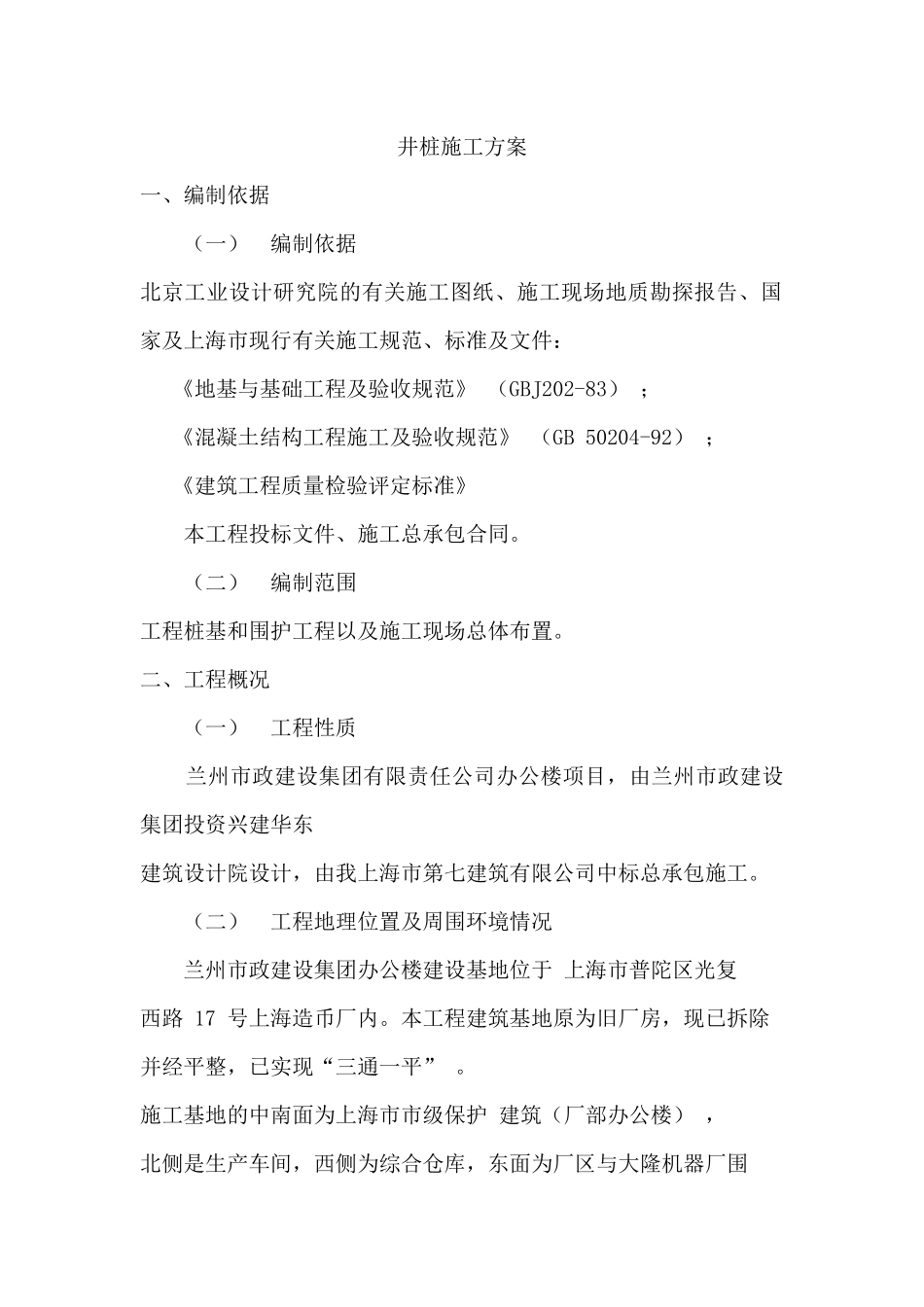

井桩施工方案一、编制依据（一）编制依据北京工业设计研究院的有关施工图纸、施工现场地质勘探报告、国家及上海市现行有关施工规范、标准及文件：《地基与基础工程及验收规范》（GBJ202-83）；《混凝土结构工程施工及验收规范》（GB50204-92）；《建筑工程质量检验评定标准》本工程投标文件、施工总承包合同。（二）编制范围工程桩基和围护工程以及施工现场总体布置。二、工程概况（一）工程性质兰州市政建设集团有限责任公司办公楼项目，由兰州市政建设集团投资兴建华东建筑设计院设计，由我上海市第七建筑有限公司中标总承包施工。（二）工程地理位置及周围环境情况兰州市政建设集团办公楼建设基地位于上海市普陀区光复西路17号上海造币厂内。本工程建筑基地原为旧厂房，现已拆除并经平整，已实现“三通一平”。施工基地的中南面为上海市市级保护建筑（厂部办公楼），北侧是生产车间，西侧为综合仓库，东面为厂区与大隆机器厂围墙边界。其中市级保护建筑（厂部办公楼）为独立基础；综合库房基础为钻孔灌注桩；生产车间基础为预制桩基，这些建筑离开拟建大楼较近，尤其是厂部办公楼，它将是本工程施工过程中主要保护对象。详见附图1工程地理环境平面示意图。（三）建筑简况兰州市政建设集团办公楼基地面积2050m2，总建筑面积约为26245m2，其中，地下一层建筑面积约为1430m2，地上建筑面积约为26344m2。地下1层，地上18层。地下一层主要为设备用房及车库，一至六层为印花生产车间及其辅助用房，七至十八层为科研开发及教育培训的用房。建成后将成为上海造币厂以印花的工艺生产研究开发、教育培训为一体的综合性智能化大楼。（四）结构简况兰州市政建设集团办公楼结构为全现浇钢筋混凝土框架-剪力墙结构体系，主体抗震等级为二级。基础为φ700钻孔钢筋混凝土工程灌注桩桩基承载箱形基础，桩身混凝土强度等级为C30，桩长43.35～47.85m不等，基础底板1.0～1.5m。3本工程工程桩钻孔灌注桩φ700、主筋10φ18，共275根，其中根据设计要求试桩2组，每组做锚桩4根。（五）地质条件根据建设单位提供地质资料可知，本工程场地表层为第①层3.7m厚杂填土层，往下为第②1层0.4m左右厚褐黄色粉质黏土层,再往下为第②3层9.6m厚灰色砂质粉土层,再下面是第⑤1层2.8m厚灰色黏土层,本工程混凝土灌注桩桩尖持力层位于第⑧1层灰色黏土层，承载力较好。另，根据地质勘探报告可知，场地内无暗浜存在，整个场地原有混凝土地坪及设备基础均已清除。本工程地基土中第①层杂填土层结构松散，透水性好，作为坑壁时稳定性差，故我们采取适当增加护筒长度的方法来解决，第②1.第②3层土的透水性也较好，尤其是第②3层灰色砂质粉土，易塌方、冒水，极易形成流砂，无论作为坑壁或坑底，稳定性均较差，综合以上地质情况，经设计要求在正式施工前，先进行试成孔（非工程桩位置），以进一步了解地下土质情况，为工程钻孔灌注桩施工积累资料。（六）围护体系简况（七）工程标高根据建设单位提供的施工图纸以及本工程地质报告，本工程总高度为95.80m，室内±0.000相当于绝对标高3.700m，地下室层高5.1m，一～六层为印花生产车间及辅助用房，层高5.10m；七层为会议厅、休息室、健身房等，层高5.4m；八～十八层层高为3.8m。目前场地经平整后自然土平均标高为绝对标高3.200m，建成后室内外高差0.600m。三、工程桩与围护桩施工方案本工程钻孔灌注桩以及围护体均由机械公司四公司施工，我市建七公司作为总承包，将对桩基施工单位在整个工程桩、围护桩施工过程中的施工部署及工艺流程、主要分项施工技术措施、质量、进度、安全以及文明施工等方面采取有效的措施进行总承包管理及控制。（一）施工部署及流程1.硬地坪已施工完毕，在进行试桩同时，先进行围护体深层搅拌桩施工，搅拌桩机先在靠厂部办公楼一侧由中间向两边开始施工，同时进行工程桩试桩施工，待试桩施工完毕后，钻孔机转而进行围护体灌注桩施工，施工顺序与搅拌桩相同。围护结构局部灌注桩与搅拌桩套打处，应间隔3～10d后施工。2.根据建设单位提供电源总功率为300kW，本工程围护桩施工布置2台深层搅拌机及2台钻孔桩机。3.2台钻孔机先进行试桩，到试桩结束后，转而进...
