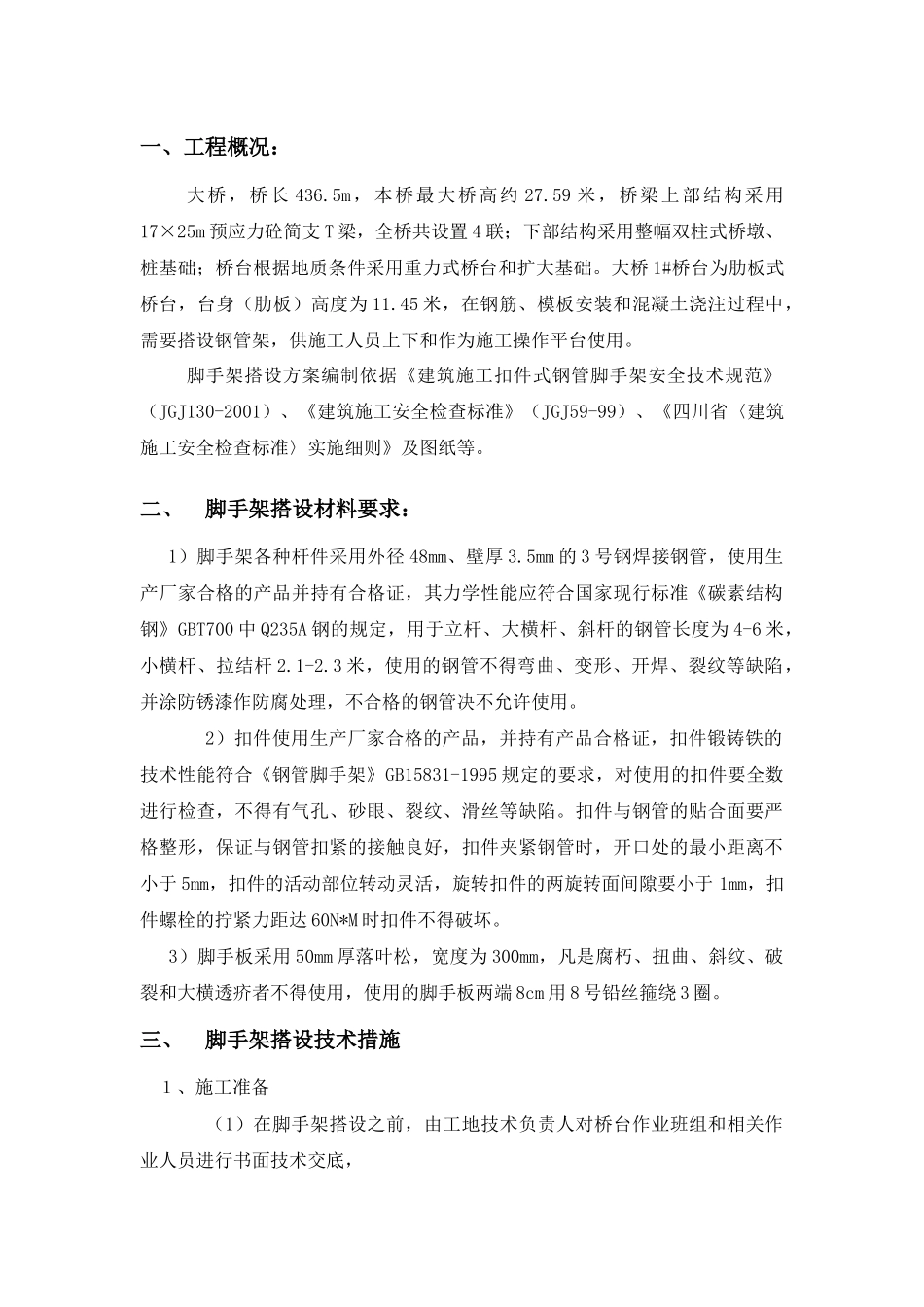

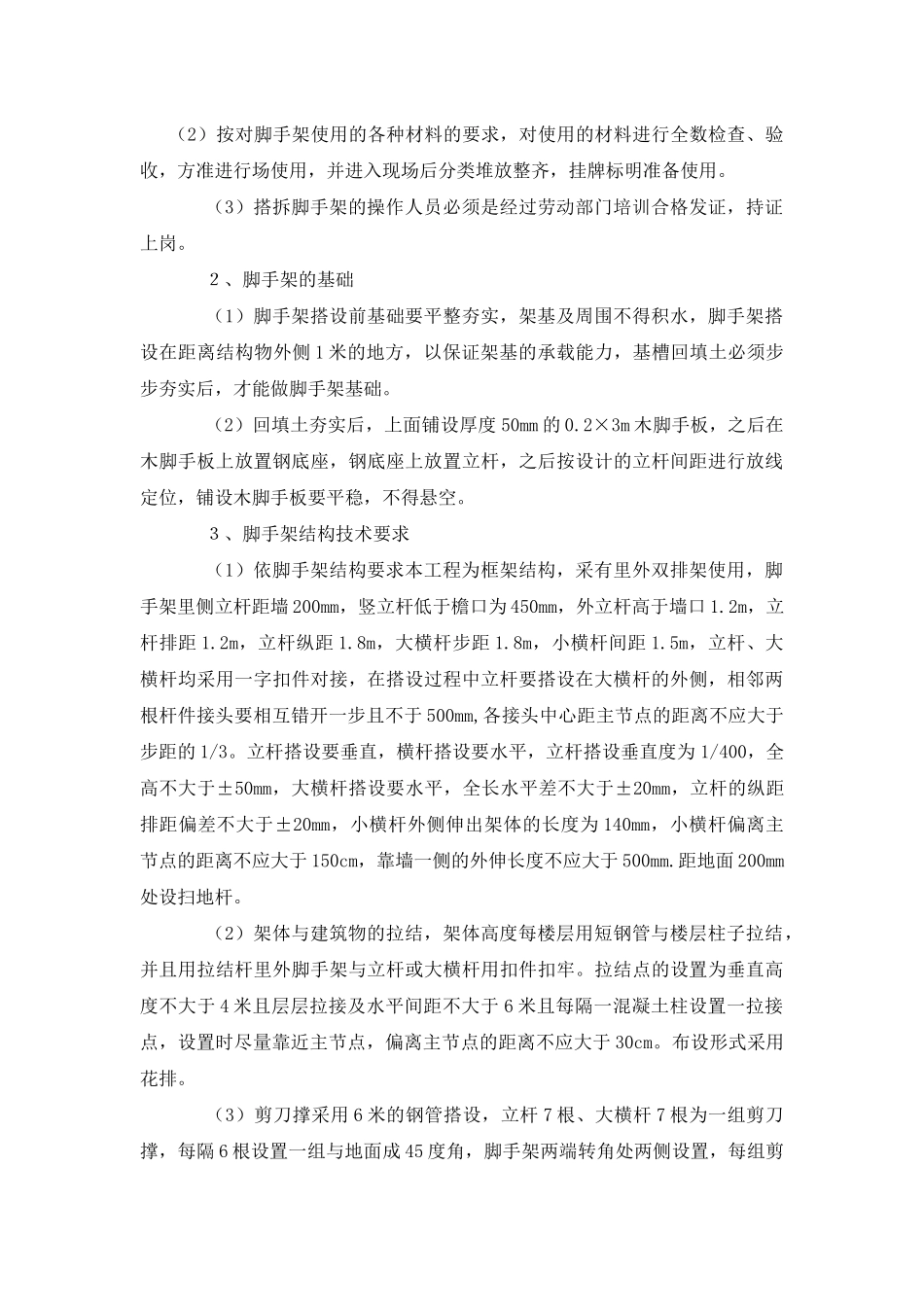

一、工程概况：大桥，桥长436.5m，本桥最大桥高约27.59米，桥梁上部结构采用17×25m预应力砼简支T梁，全桥共设置4联；下部结构采用整幅双柱式桥墩、桩基础；桥台根据地质条件采用重力式桥台和扩大基础。大桥1#桥台为肋板式桥台，台身（肋板）高度为11.45米，在钢筋、模板安装和混凝土浇注过程中，需要搭设钢管架，供施工人员上下和作为施工操作平台使用。脚手架搭设方案编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《建筑施工安全检查标准》（JGJ59-99）、《四川省〈建筑施工安全检查标准〉实施细则》及图纸等。二、脚手架搭设材料要求：1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。三、脚手架搭设技术措施１、施工准备（1）在脚手架搭设之前，由工地技术负责人对桥台作业班组和相关作业人员进行书面技术交底，（2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。（3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。２、脚手架的基础（1）脚手架搭设前基础要平整夯实，架基及周围不得积水，脚手架搭设在距离结构物外侧1米的地方，以保证架基的承载能力，基槽回填土必须步步夯实后，才能做脚手架基础。（2）回填土夯实后，上面铺设厚度50mm的0.2×3m木脚手板，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。３、脚手架结构技术要求（1）依脚手架结构要求本工程为框架结构，采有里外双排架使用，脚手架里侧立杆距墙200mm，竖立杆低于檐口为450mm，外立杆高于墙口1.2m，立杆排距1.2m，立杆纵距1.8m，大横杆步距1.8m，小横杆间距1.5m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的1/3。立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于±50mm，大横杆搭设要水平，全长水平差不大于±20mm，立杆的纵距排距偏差不大于±20mm，小横杆外侧伸出架体的长度为140mm，小横杆偏离主节点的距离不应大于150cm，靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆。（2）架体与建筑物的拉结，架体高度每楼层用短钢管与楼层柱子拉结，并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。拉结点的设置为垂直高度不大于4米且层层拉接及水平间距不大于6米且每隔一混凝土柱设置一拉接点，设置时尽量靠近主节点，偏离主节点的距离不应大于30cm。布设形式采用花排。（3）剪刀撑采用6米的钢管搭设，立杆7根、大横杆7根为一组剪刀撑，每隔6根设置一组与地面成45度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加2个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于150mm，最下边斜杆与立杆的连结点距离不大于200mm，剪刀撑杆件的搭接长度为1000mm，用三个扣件扣牢，扣件扣在钢管端头处不小于10cm处。剪刀撑下端一定要落地。（4）脚手板的铺设，施工操作层的脚手架必须...
