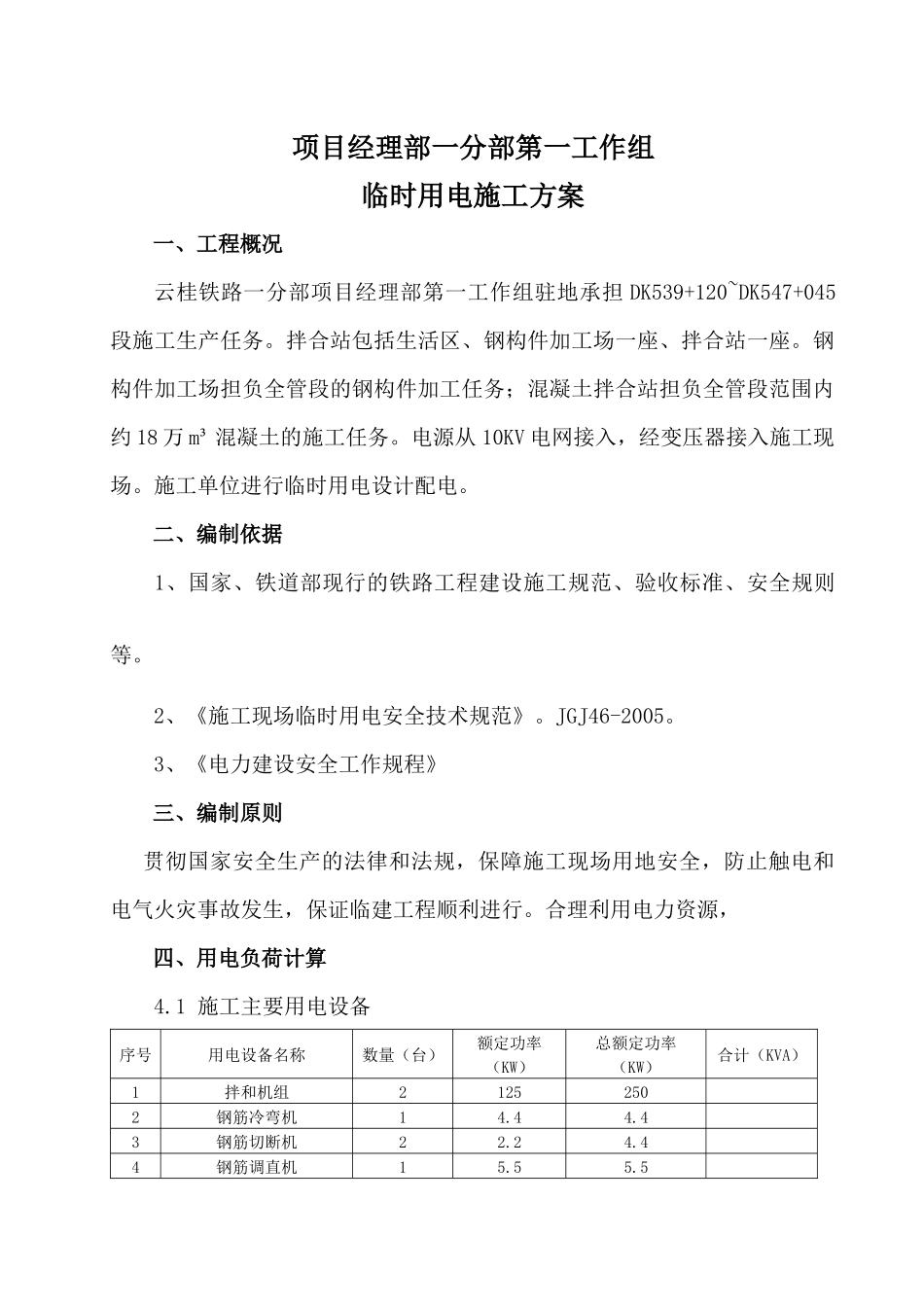

项目经理部一分部第一工作组临时用电施工方案一、工程概况云桂铁路一分部项目经理部第一工作组驻地承担DK539+120~DK547+045段施工生产任务。拌合站包括生活区、钢构件加工场一座、拌合站一座。钢构件加工场担负全管段的钢构件加工任务；混凝土拌合站担负全管段范围内约18万m³混凝土的施工任务。电源从10KV电网接入，经变压器接入施工现场。施工单位进行临时用电设计配电。二、编制依据1、国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等。2、《施工现场临时用电安全技术规范》。JGJ46-2005。3、《电力建设安全工作规程》三、编制原则贯彻国家安全生产的法律和法规，保障施工现场用地安全，防止触电和电气火灾事故发生，保证临建工程顺利进行。合理利用电力资源，四、用电负荷计算4.1施工主要用电设备序号用电设备名称数量（台）额定功率（KW）总额定功率（KW）合计（KVA）1拌和机组21252502钢筋冷弯机14.44.43钢筋切断机22.24.44钢筋调直机15.55.55钢筋弯曲机2366电焊机412487生活区130308试验室12525小计373.3故选择400KVA变压器一台。4.2施工用电总负荷计算由公式：P=1.1×〔K1（∑P1÷COSφ）＋K2∑P2＋K3∑P3〕P———供电设备总需要容量（KVA）P1———电动机额定功率（KW）P2———室内照明（KW）P3———室外照明（KW）P=K1（∑P1÷COSφ）=0.6×(373.3÷0.7)=320（KVA）工地照明电量计算(约动用电量10%)P2P3照=320×10%=32（KVA）P总=1.1×(320＋32)=387.2（KVA）用电量为387.2（KVA）施工用电量用三相380V电源,照明需用220V电源.4.3导线截面选择4.3.1主线选择导线截面允许电流：I线=KΣP1×1000√3׿U×COSϕ¿I线P1=387.2×0.7=271.04（KW）I=0.6×271.04×10001.732×380×0.7=352.98(A)主线选用300㎜2BV型铜芯塑料线，工作零线选用100㎜2BV型铜芯塑料线。4.3.2支线选择1#二级配电箱（拌合机组）P=250KW×0.7=175KWI=KP×1000√3׿U×COSϕ¿=0.75×175×1000√3׿380×0.75=265.9（A）¿选用185mm²铜芯线。2#二级配电箱(钢构件加工厂)P=68.3KWI=KP×1000√3׿U×COSϕ¿=0.75×68.3×1000√3׿380×0.75=103.77（A）¿选用16㎜2BV铜芯线。3#二级配电箱(生活区及试验室)P=55KWI=KP×1000√3׿U×COSϕ¿=0.75×55×1000√3׿380×0.75=83.57（A）¿选用10㎜2BV铜芯线五、线路布设线路架设尽量选择平坦的地面以保持线路水平。尽量使整个线路的长度力求最短。外线采用架空电线。内线电缆采用地线。保护零线作为接零保护的专用线，电缆要用五芯电缆，严禁通过任何开关和熔断器。保护零线的统一标志为黄/绿双色线，重复接地必须接在保护零线上。六、施工照明1.施工现场应用高效、长寿命照明光源。不得使用绝缘老化或破损的照明器具和器材。2.露天装设的灯具应采用防水式灯具，距地面高度不低于3米，每个灯具上应设熔断器。3.室内照明灯具距地面不得低于2.4米，一般施工现场采用额定电压220V的螺口白炽灯具。4.漏电保护开关。施工现场临时用电的线路一般比较零乱，且电气设备经常移动，手持电动工具种类多、使用广泛，加之施工现场潮湿，钢筋、模板等金属导电物随处可见，电气设备漏电、导线破损的现象经常发生。为了防止触电事故的发生，在用电设备上安装漏电开关，可以有效地降低触电事故。七、防雷设计防雷的设备有避雷针、避雷带、避雷网、避雷器、保护间隙等，其最终的目的都是要将雷电流泄放到大地中去，经过综合比较，选用接地的方式防雷。7.1临时房屋防雷接地活动房利用立柱钢架作为接地线或避雷引下线。钢结构立柱与基础用100mm*100mm*3mm的扁铁连接。每栋活动房扁铁连接不少于4处。一般设在建筑物的四角，高度为中心离地坪高300mm。7.2水泥罐体防雷水泥罐体采用避雷针防雷接地。合格测试接地体安装室外接地干线安装不合格工程交接验收室内接地干线安装防雷引下线敷设接闪器安装7.2.1避雷针制作按设计要求的材料所需的长度分上、中、下三节进行下料。针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进行焊缝磨尖，刷锡，然后将另一端与中、下二节钢管找直，焊好。7.2.2避雷针安装先将支座钢板的底板固定在预埋的地...
