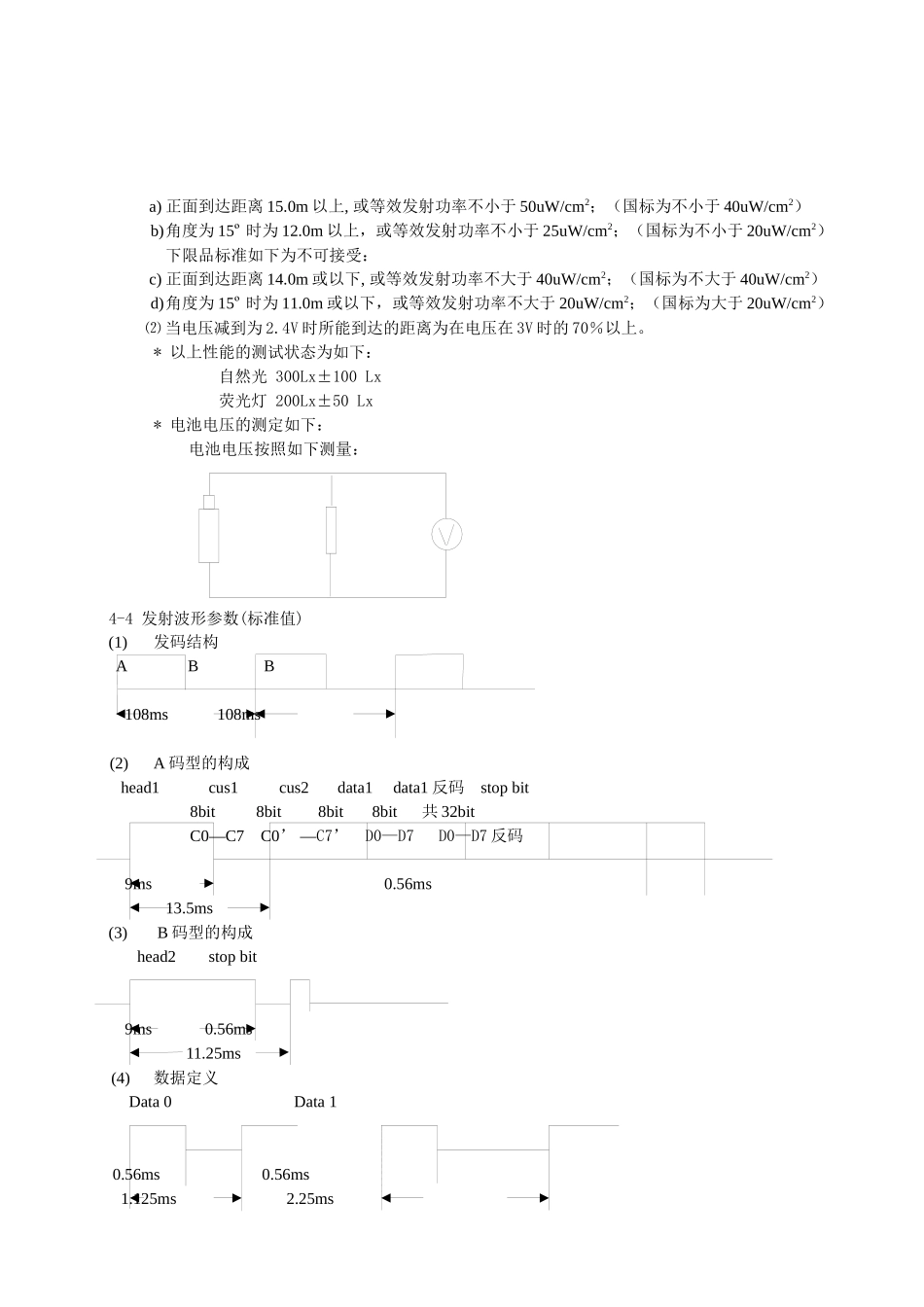

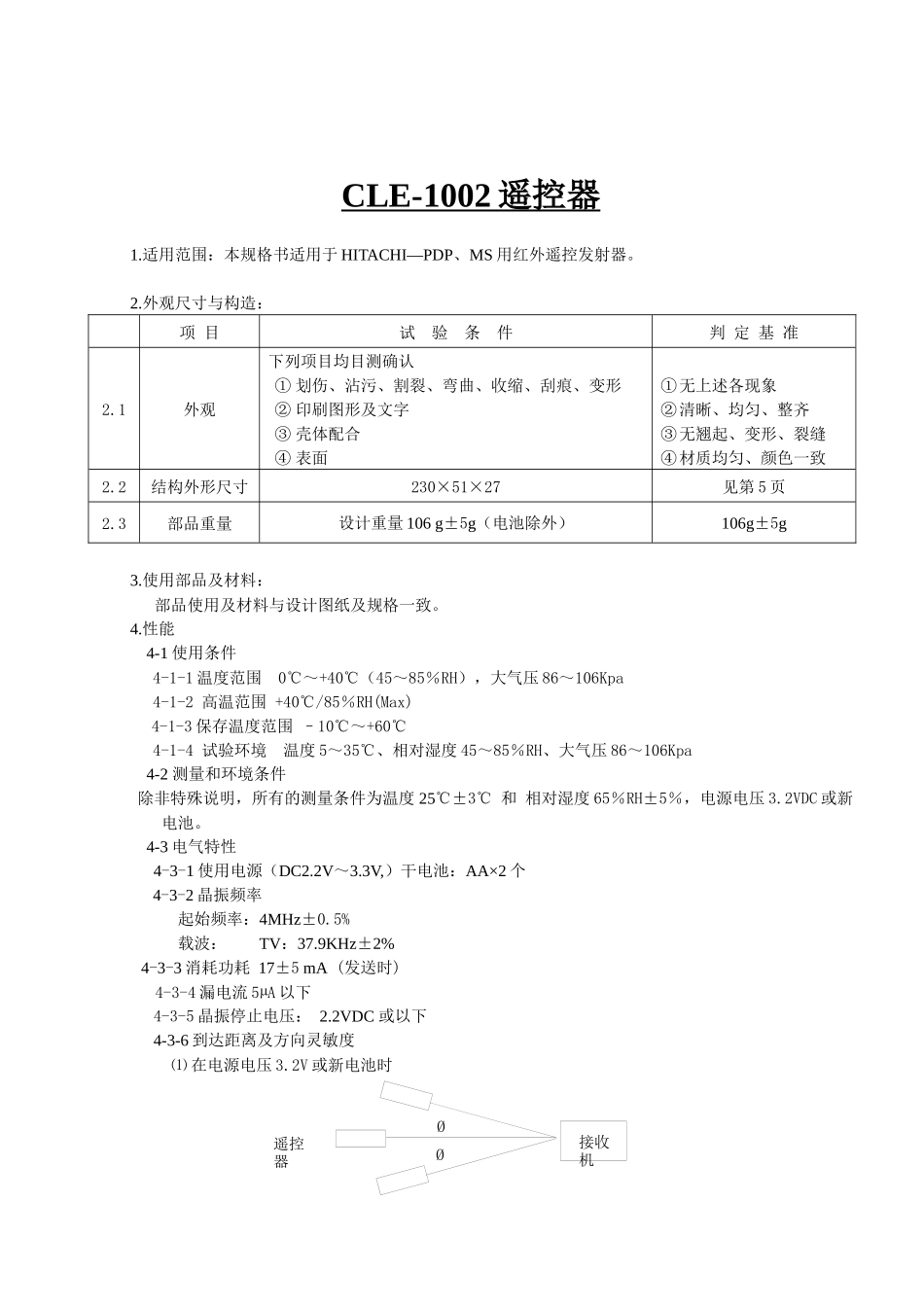

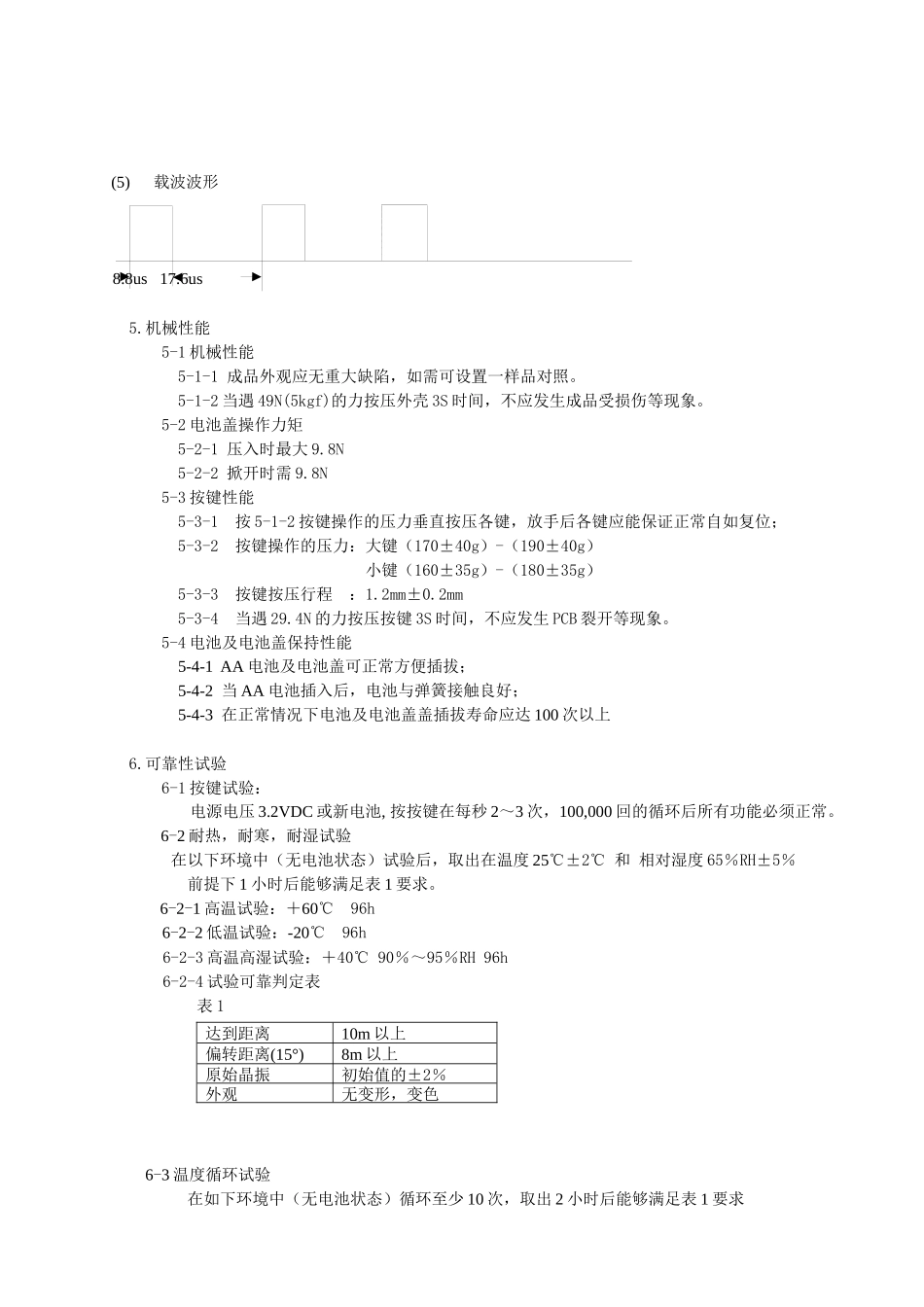

接收机遥控器ØØCLE-1002遥控器1.适用范围：本规格书适用于HITACHI—PDP、MS用红外遥控发射器。2.外观尺寸与构造：项目试验条件判定基准2.1外观下列项目均目测确认①划伤、沾污、割裂、弯曲、收缩、刮痕、变形②印刷图形及文字③壳体配合④表面①无上述各现象②清晰、均匀、整齐③无翘起、变形、裂缝④材质均匀、颜色一致2.2结构外形尺寸230×51×27见第5页2.3部品重量设计重量106g±5g（电池除外）106g±5g3.使用部品及材料：部品使用及材料与设计图纸及规格一致。4.性能4-1使用条件4-1-1温度范围0℃～+40℃（45～85％RH），大气压86～106Kpa4-1-2高温范围+40℃/85％RH(Max)4-1-3保存温度范围–10℃～+60℃4-1-4试验环境温度5～35℃、相对湿度45～85％RH、大气压86～106Kpa4-2测量和环境条件除非特殊说明，所有的测量条件为温度25℃±3℃和相对湿度65％RH±5％，电源电压3.2VDC或新电池。4-3电气特性4-3-1使用电源（DC2.2V～3.3V,）干电池：AA×2个4-3-2晶振频率起始频率：4MHz±0.5%载波：TV：37.9KHz±2%4-3-3消耗功耗17±5mA(发送时)4-3-4漏电流5µA以下4-3-5晶振停止电压：2.2VDC或以下4-3-6到达距离及方向灵敏度⑴在电源电压3.2V或新电池时a)正面到达距离15.0m以上,或等效发射功率不小于50uW/cm2；（国标为不小于40uW/cm2）b)角度为15º时为12.0m以上，或等效发射功率不小于25uW/cm2；（国标为不小于20uW/cm2）下限品标准如下为不可接受：c)正面到达距离14.0m或以下,或等效发射功率不大于40uW/cm2；（国标为不大于40uW/cm2）d)角度为15º时为11.0m或以下，或等效发射功率不大于20uW/cm2；（国标为大于20uW/cm2）⑵当电压减到为2.4V时所能到达的距离为在电压在3V时的70％以上。*以上性能的测试状态为如下：自然光300Lx±100Lx荧光灯200Lx±50Lx*电池电压的测定如下：电池电压按照如下测量：4-4发射波形参数(标准值)(1)发码结构ABB108ms108ms(2)A码型的构成head1cus1cus2data1data1反码stopbit8bit8bit8bit8bit共32bitC0—C7C0’—C7’D0—D7D0—D7反码9ms0.56ms13.5ms(3)B码型的构成head2stopbit9ms0.56ms11.25ms(4)数据定义Data0Data10.56ms0.56ms1.125ms2.25ms(5)载波波形8.8us17.6us5.机械性能5-1机械性能5-1-1成品外观应无重大缺陷，如需可设置一样品对照。5-1-2当遇49N(5kgf)的力按压外壳3S时间，不应发生成品受损伤等现象。5-2电池盖操作力矩5-2-1压入时最大9.8N5-2-2掀开时需9.8N5-3按键性能5-3-1按5-1-2按键操作的压力垂直按压各键，放手后各键应能保证正常自如复位；5-3-2按键操作的压力：大键（170±40g）-（190±40g）小键（160±35g）-（180±35g）5-3-3按键按压行程：1.2mm±0.2mm5-3-4当遇29.4N的力按压按键3S时间，不应发生PCB裂开等现象。5-4电池及电池盖保持性能5-4-1AA电池及电池盖可正常方便插拔；5-4-2当AA电池插入后，电池与弹簧接触良好；5-4-3在正常情况下电池及电池盖盖插拔寿命应达100次以上6.可靠性试验6-1按键试验：电源电压3.2VDC或新电池,按按键在每秒2～3次，100,000回的循环后所有功能必须正常。6-2耐热，耐寒，耐湿试验在以下环境中（无电池状态）试验后，取出在温度25℃±2℃和相对湿度65％RH±5％前提下1小时后能够满足表1要求。6-2-1高温试验：＋60℃96h6-2-2低温试验：-20℃96h6-2-3高温高湿试验：＋40℃90％～95％RH96h6-2-4试验可靠判定表表16-3温度循环试验在如下环境中（无电池状态）循环至少10次，取出2小时后能够满足表1要求达到距离10m以上偏转距离(15°)8m以上原始晶振初始值的±2％外观无变形，变色1个循环1h0.5h1h-20℃0.5h+60℃0℃振动方向振动时间4小时2小时2小时前后左右上下探头遥控器铝板绝缘板6-4振动试验在如下环境中（无电池状态）试验完之后能满足表1，同时无破裂及机械的损坏⑴振动频率：10～55Hz⑵全振幅：1.5mm⑶频率：10-55-10Hz.24.5m/S2。⑷振动方法6-5跌落试验将遥控器（带有电池）从70cm的高跌落在30cm见方且厚3cm的柳安木板平面上（每面跌落一次，共6次），测试按键功能、发射距离正常，外观无明显损伤。6-6静电耐压试验电压：15kv放电次数：10次放电阻抗：1kΩ放电电容：220pF7.外观丝印性能试验用酒精弄...
