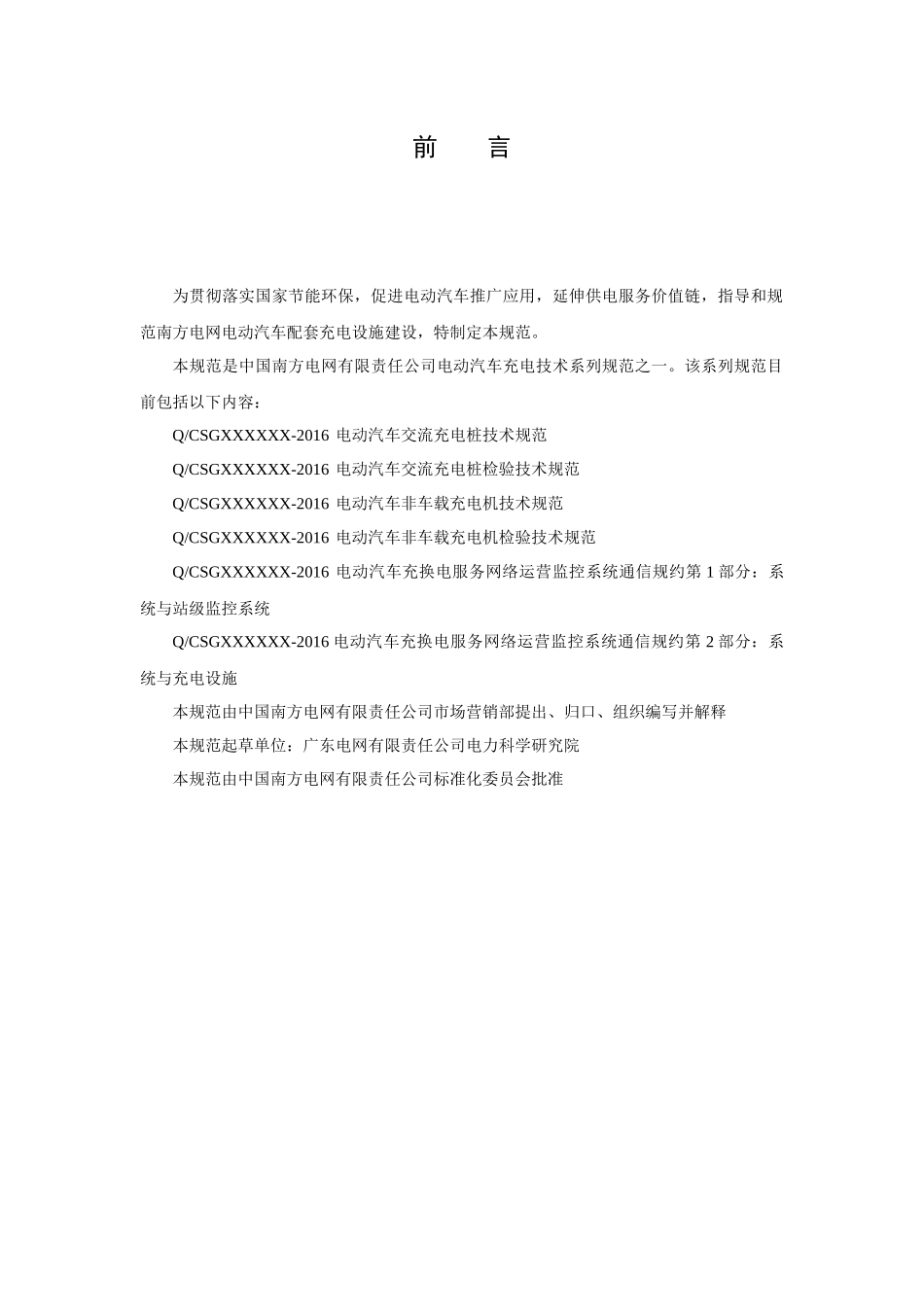

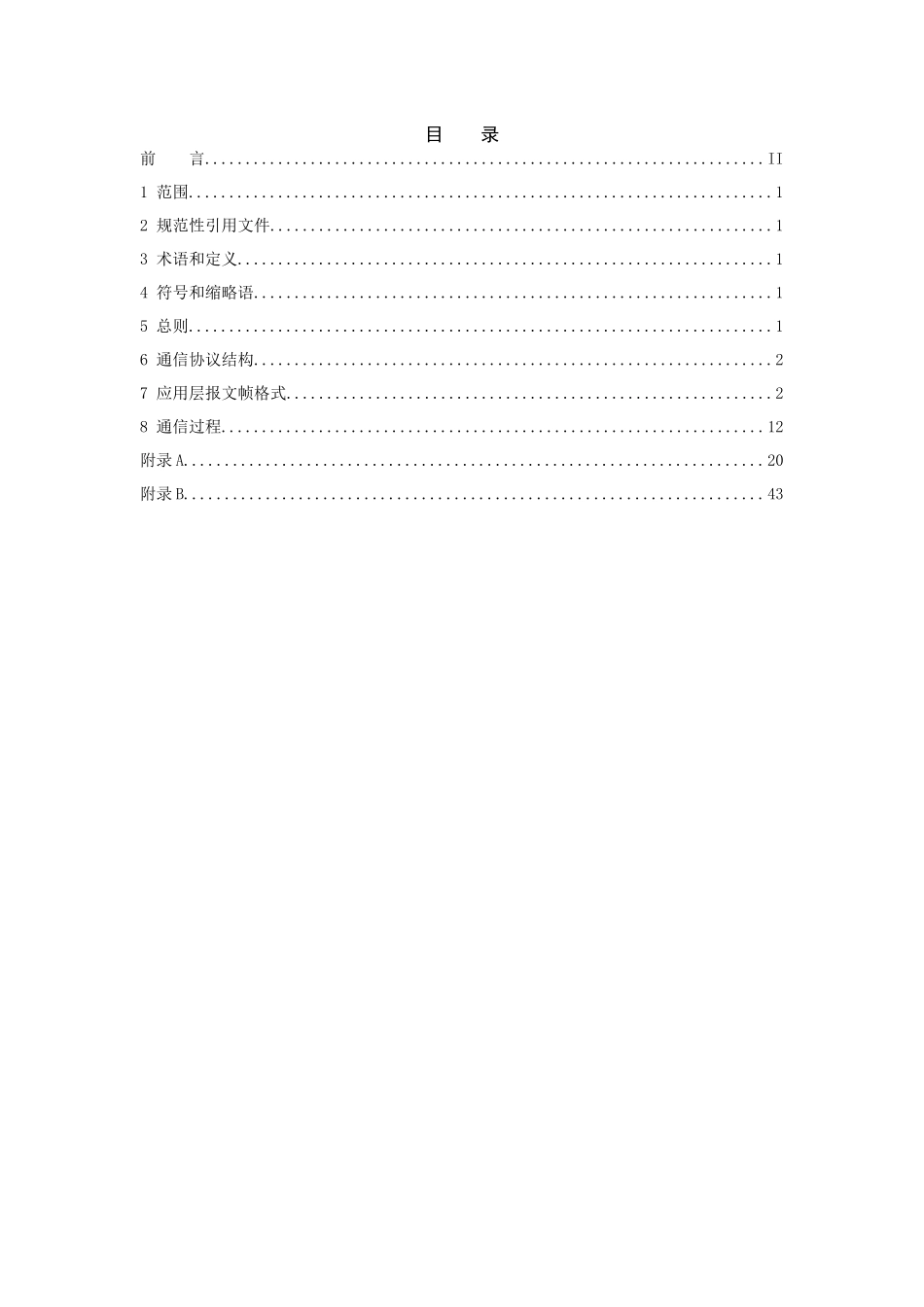

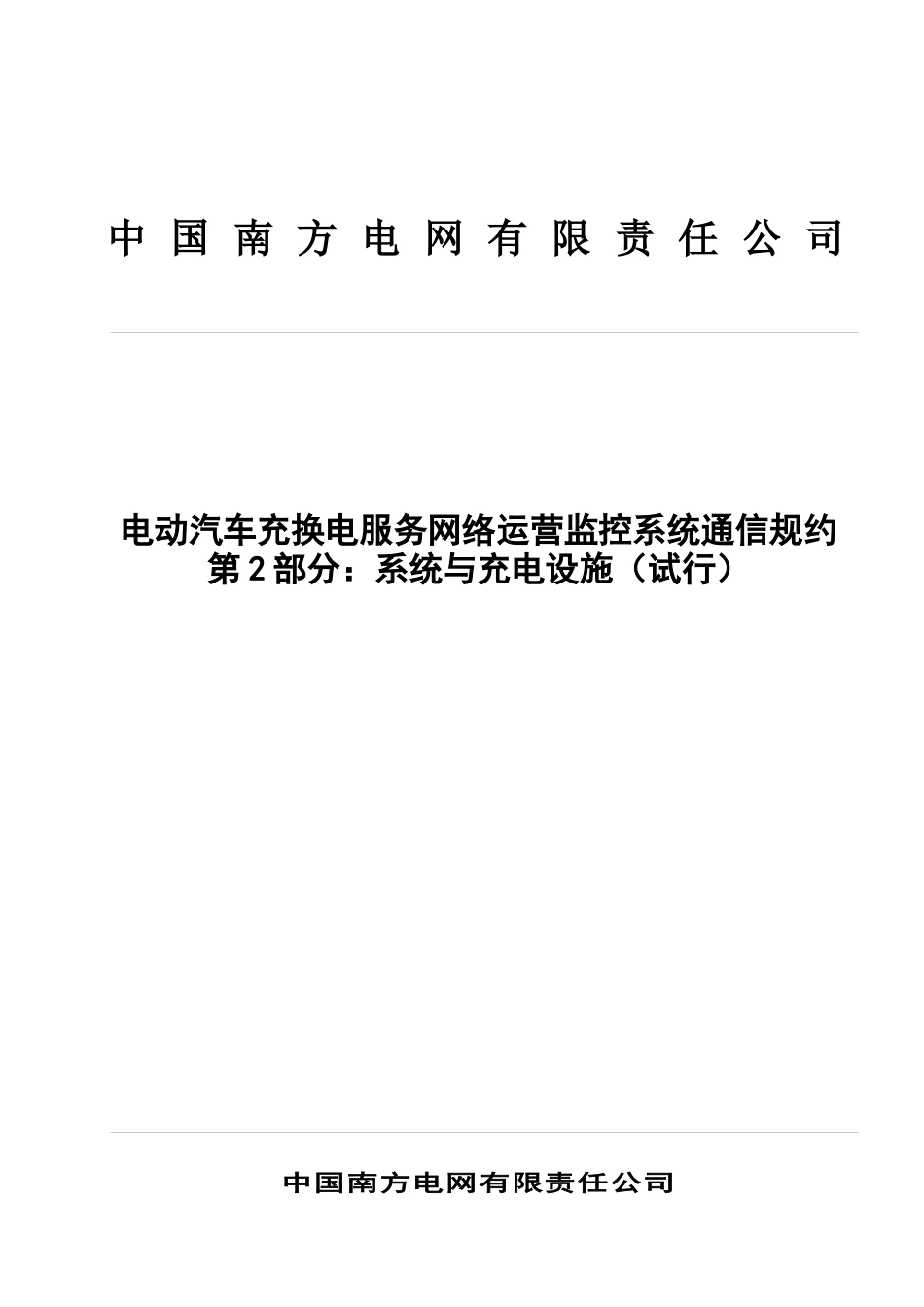

中国南方电网有限责任公司电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施（试行）中国南方电网有限责任公司目录前言.....................................................................II1范围........................................................................12规范性引用文件..............................................................13术语和定义..................................................................14符号和缩略语................................................................15总则........................................................................16通信协议结构................................................................27应用层报文帧格式............................................................28通信过程...................................................................12附录A.......................................................................20附录B.......................................................................43前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。本规范是中国南方电网有限责任公司电动汽车充电技术系列规范之一。该系列规范目前包括以下内容：Q/CSGXXXXXX-2016电动汽车交流充电桩技术规范Q/CSGXXXXXX-2016电动汽车交流充电桩检验技术规范Q/CSGXXXXXX-2016电动汽车非车载充电机技术规范Q/CSGXXXXXX-2016电动汽车非车载充电机检验技术规范Q/CSGXXXXXX-2016电动汽车充换电服务网络运营监控系统通信规约第1部分：系统与站级监控系统Q/CSGXXXXXX-2016电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施本规范由中国南方电网有限责任公司市场营销部提出、归口、组织编写并解释本规范起草单位：广东电网有限责任公司电力科学研究院本规范由中国南方电网有限责任公司标准化委员会批准电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施（试行）1范围本标准规定了电动汽车充电运营管理系统（以下简称运营管理系统）与电动汽车交流充电桩、非车载传导式充电机（以下统称充电设备）之间通信的接口和报文规范。本标准适用于运营管理系统与充电设备之间的通信。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T18487.1电动车辆传导充电系统第1部分：通用要求GB/T29317电动汽车充换电设施术语DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问Q/CSGXXXXXX-2016电动汽车交流充电桩技术规范Q/CSGXXXXXX-2016电动汽车非车载充电机技术规范3术语和定义GB/T18487.1和GB/T29317中界定的术语和定义适用于本文件。4符号和缩略语APDU：应用规约数据单元（ApplicationProtocolDataUnit）APCI：应用规约控制信息（ApplicationProtocolControlInformation）ASDU：应用服务数据单元（ApplicationServiceDataUnit）5总则5.1通信接口运营管理系统与充电设备之间通信的接口应支持TCP/IP协议。5.2端口号端口号宜采用2407。5.3通信连接运营管理系统（控制站）与充电设备（被控站）通信应采用网络传输层的可靠传输协议TCP，运营管理系统为TCP服务器端，充电设备为TCP客户端，充电设备主动进行TCP连接，运营管理系统被动响应TCP连接。6通信协议结构本标准的通信协议结构应符合图1的要求。图1通信协议结构7应用层报文帧格式7.1概述7.1.1应用层数据结构应用层数据结构如图2所示。应用规约数据单元（APDU）为一个传输单元，由应用规约控制信息（APCI）和应用服务数据单元（ASDU）两部分组成。图2应用层数据结构7.1.2应用规约控制信息（APCI)的定义应用规约控制信息（APCI）的定义如...
